一款支持电流防倒灌和多电源切换芯片
LM5050-2 可连接 +6V 至 +75V 的电源，并可承受高达 +100V 的瞬态电压。LM5050-2 还提供 FET 测试诊断模式，允许系统控制器测试短路的 MOSFET。宽工作输入电压范围：+6V 至 2 +75V • +100V 瞬态能力 • 用于外部 N 通道 MOSFET 的电荷泵栅极驱动器 • MOSFET 诊断测试模式 • 对电流反转的快速 50ns 响应 • 2APeakG
LM5050MK-2/NOPB 的核心功能是用来控制外部 N 沟道 MOSFET，模拟“理想二极管”的行为。
宽工作输入电压范围：+6V 至 2 +75V • +100V 瞬态能力 • 用于外部 N 通道 MOSFET 的电荷泵栅极驱动器 • MOSFET 诊断测试模式 • 对电流反转的快速 50ns 响应 • 2APeakGate 关断电流 • 最小 VDS 箝位，可实现更快的关断 • 封装：SOT-6（薄型 SOT23-6）
LM5050-2 高侧 OR-ing FET 控制器在与电源串联时与外部 MOSFET 一起作为理想的二极管整流器运行。该 OR-ing 控制器允许 MOSFET 取代配电网络中的二极管整流器，从而减少功率损耗和电压降。LM5050-2 控制器为外部 N 沟道 MOSFET 提供电荷泵栅极驱动，并提供快速响应比较器，以便在电流反向流动时关闭 FET。LM5050-2 可连接 +6V 至 +75V 的电源，并可承受高达 +100V 的瞬态电压。LM5050-2 还提供 FET 测试诊断模式，允许系统控制器测试短路的 MOSFET。

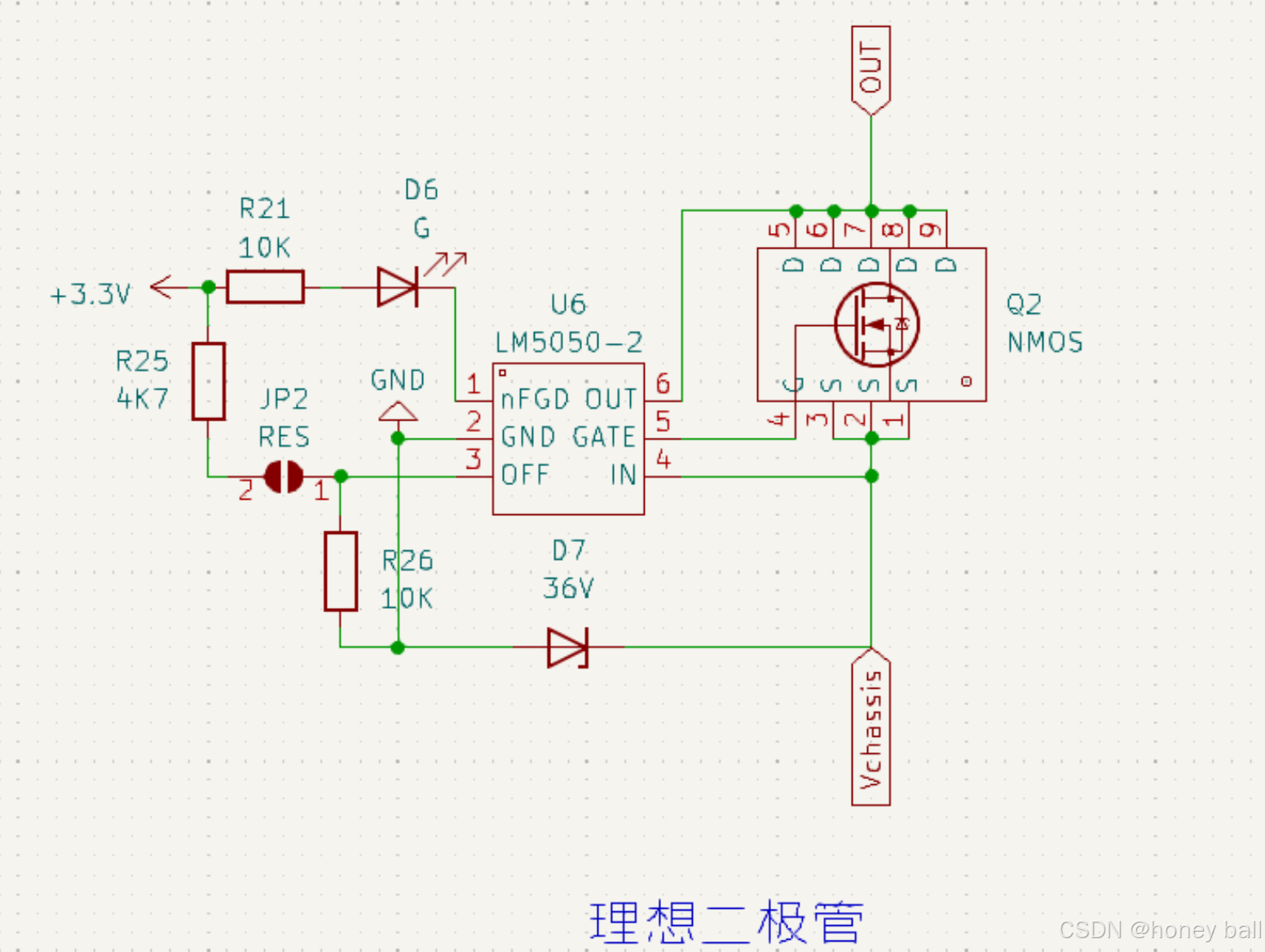

实际应用：

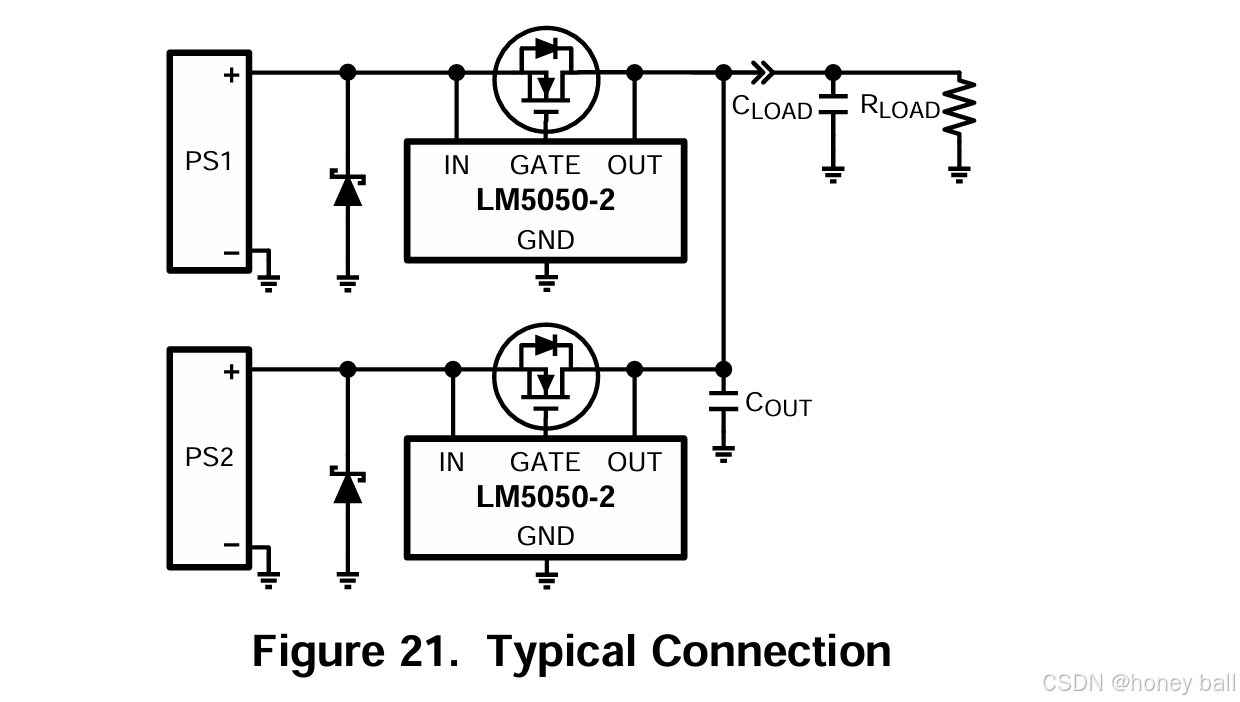

最后一张图片来自于：
