root@ok3588-buildroot:/etc/init.d# vi S49weston

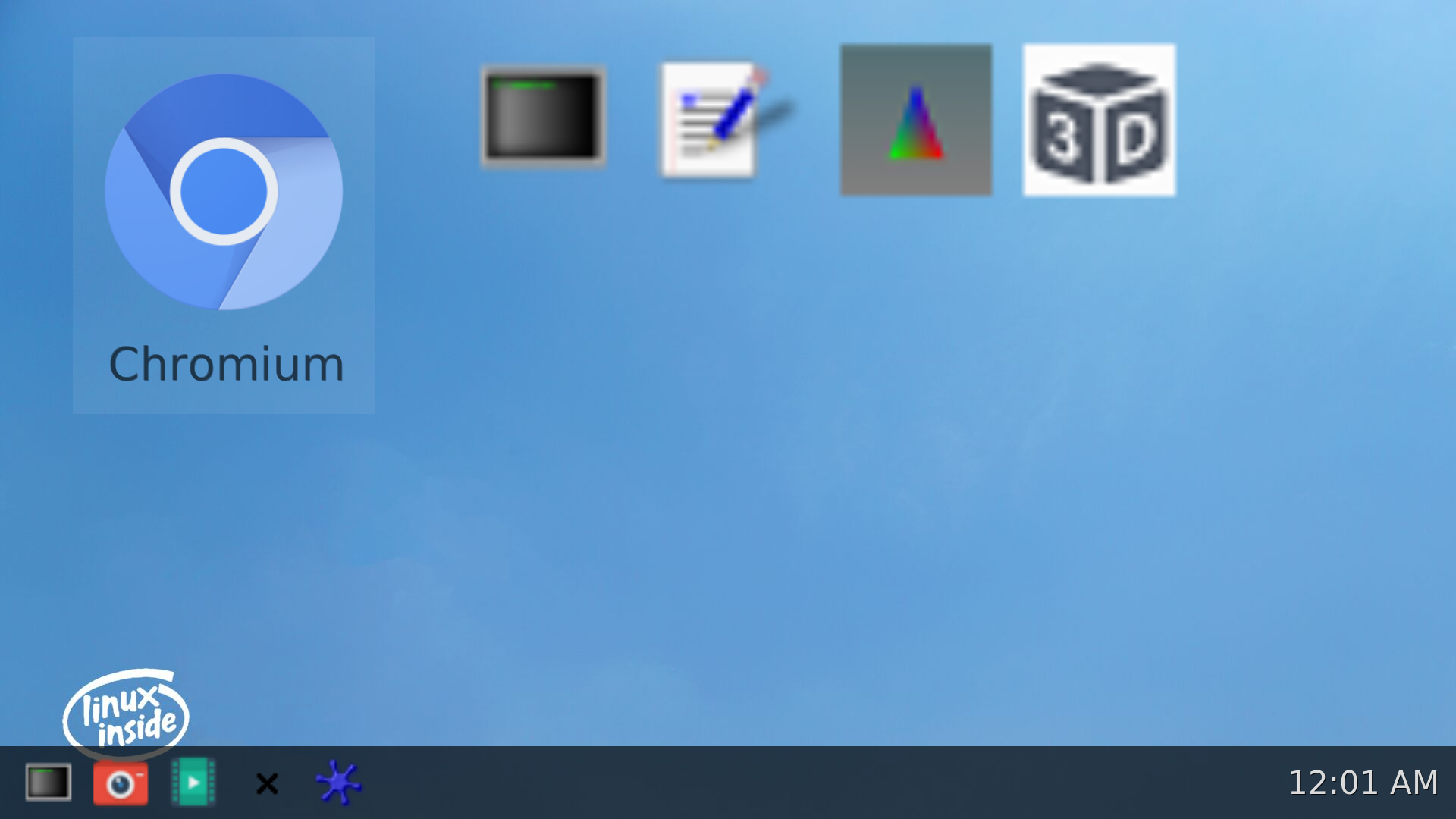

root@ok3588-buildroot:/# weston-screenshooter

修改步骤:
使用vi将/etc/init.d/S49weston中的:
    /usr/bin/weston&
修改成为:
    /usr/bin/weston --debug &
重启就可以使用weston-screenshooter了!

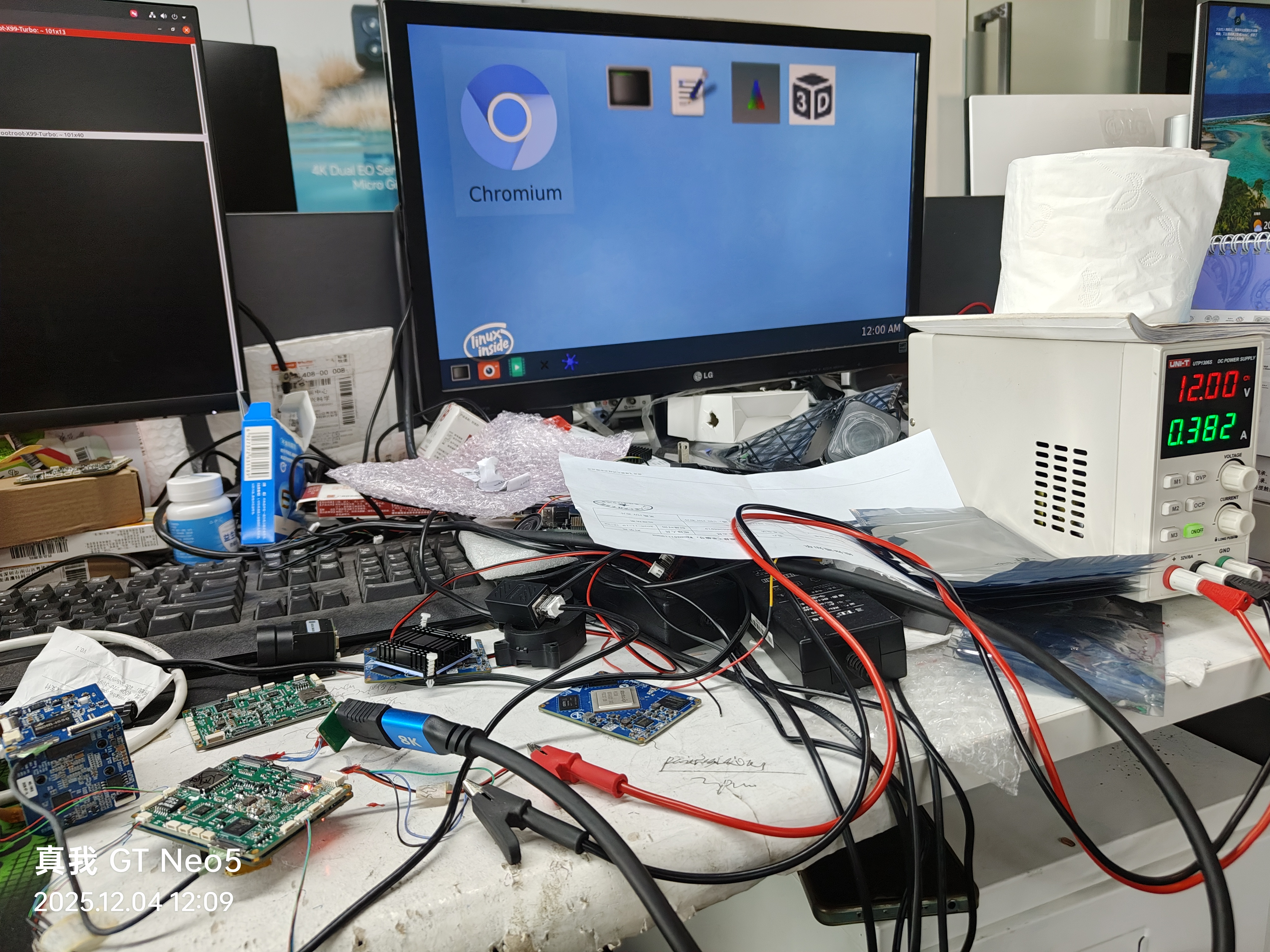

20251204给飞凌OK3588-C开发板适配Rockchip原厂的Buildroot【linux-5.10】后拿掉LCD通过HDMI横屏输出
2025/12/4 12:21

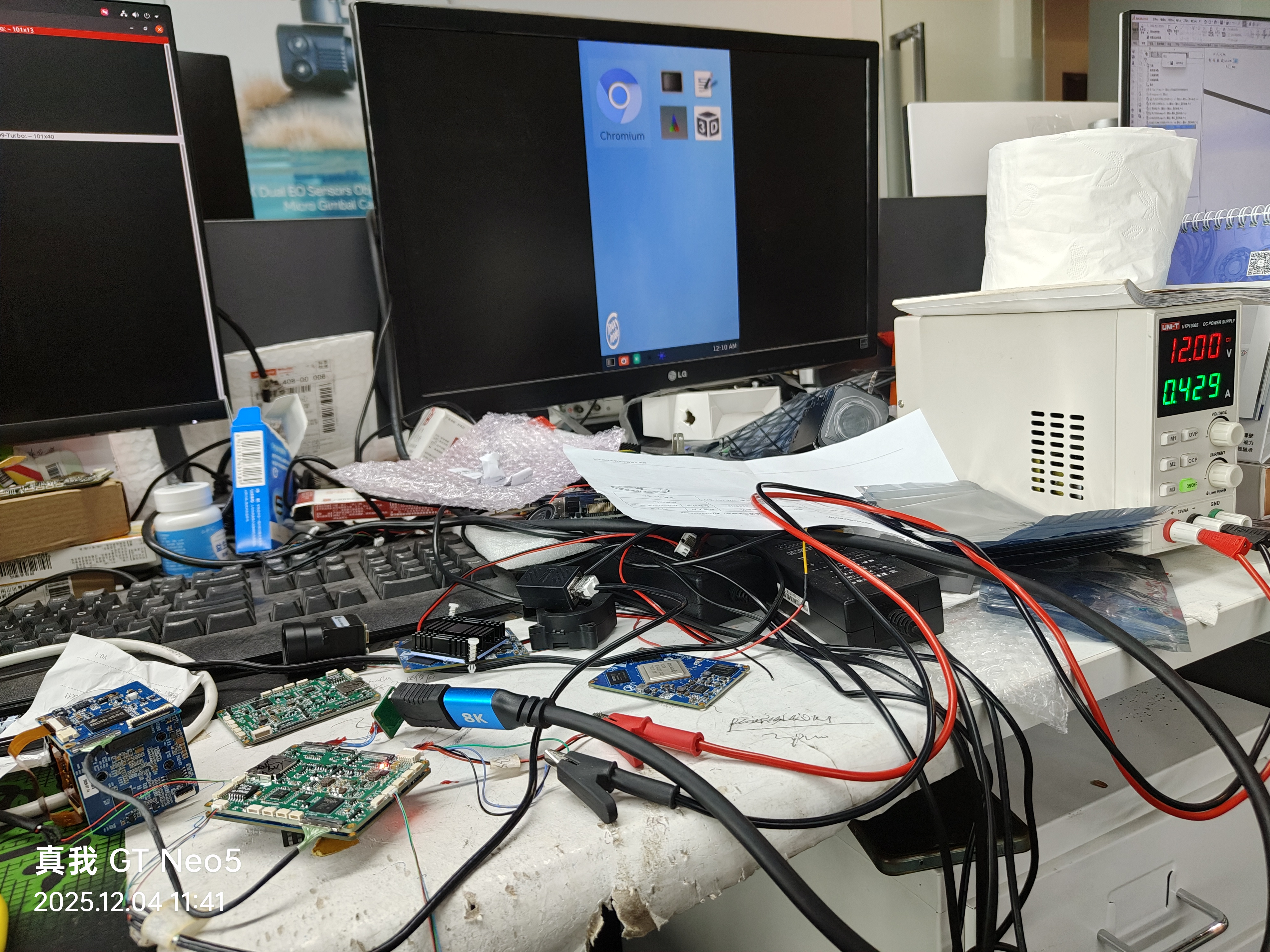

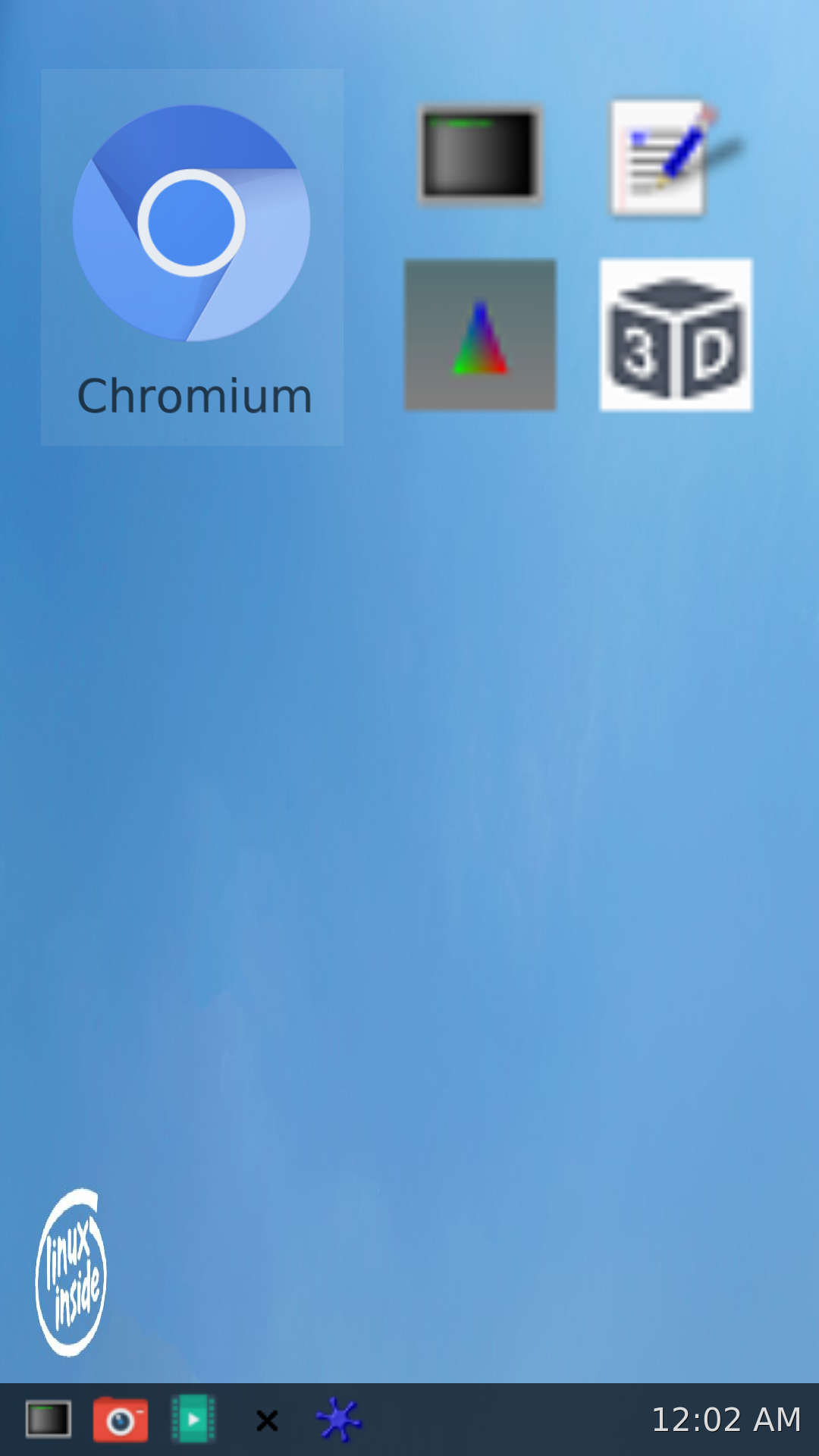

缘起:飞凌OK3588-C开发板适配Rockchip原厂的Buildroot【linux-5.10】时,默认竖屏,特别不习惯!
【EVB7的V11可能使用的是竖屏分辨率的LCD:1080x1920】
由于不使用LCD,直接全部拿掉了!


为了彻底熟悉飞凌OK3588-C开发板,使用Rockchip原厂的Buildroot【linux-5.10】来适配飞凌OK3588-C开发板。
默认HDMI可以显示的!^_
先适配比较容易/简单的eth0网卡。
直接将飞凌OK3588-C开发板的linux R4版本总以太网相关的DTS搬过来即可!【还需要解决必要的GPIO口冲突!】


当你把荣品RD-RK3588开发板重新适配一把,就相当于从头做了一个项目:【荣品RD-RK3588开发板】。
当然,开发板的功能都是好的,你免除了调试的过程,也就没有解决相关硬件出错的经验/机会了!


结论:荣品的FAE工程师是真的很忙。
代码写的非常写意/潇洒!
【整个DTS,TAB和空格按键都是混用的!^_有些时候看着很难受的!^_】
DTS中的代码排版真的让人看得很难受!

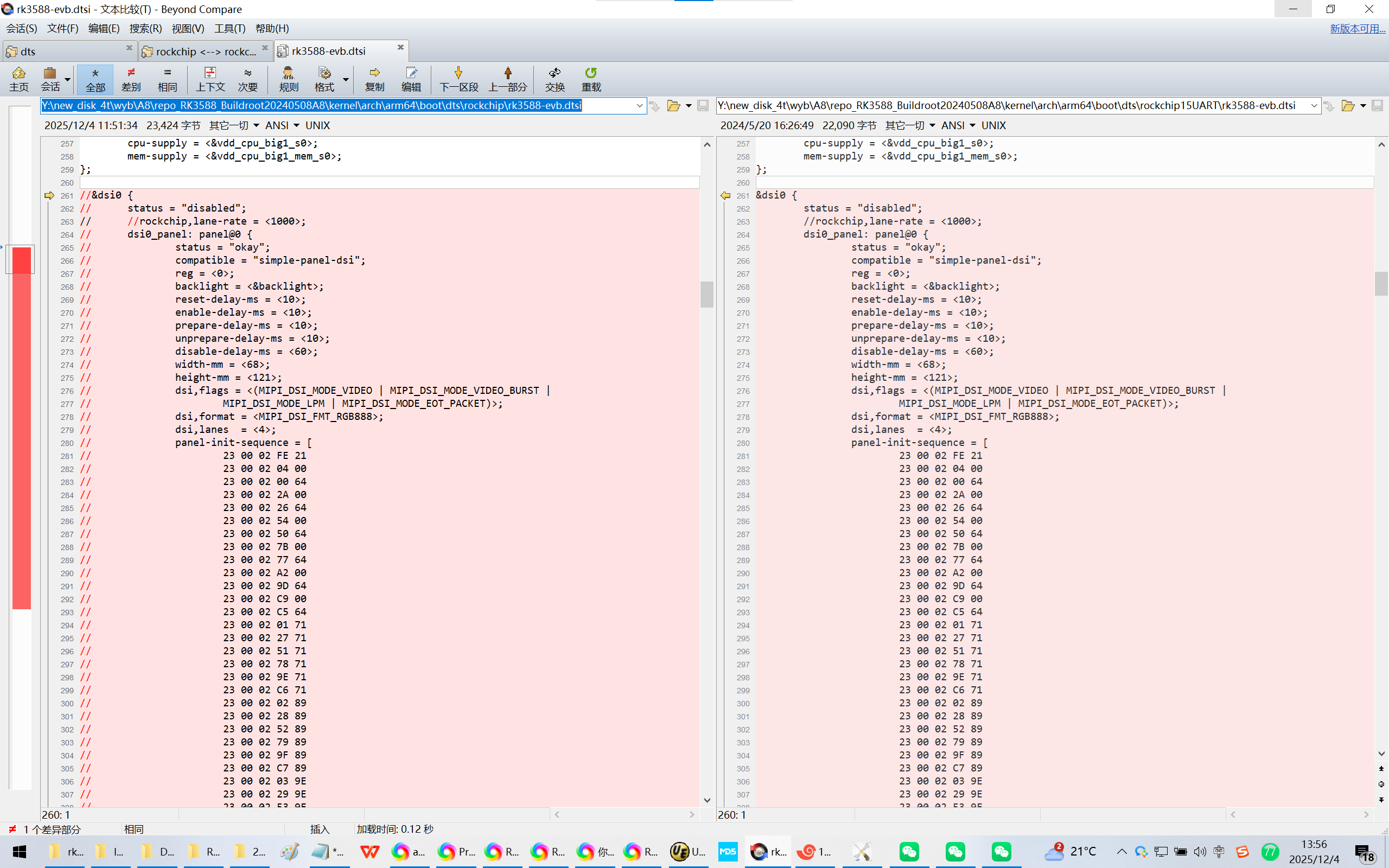

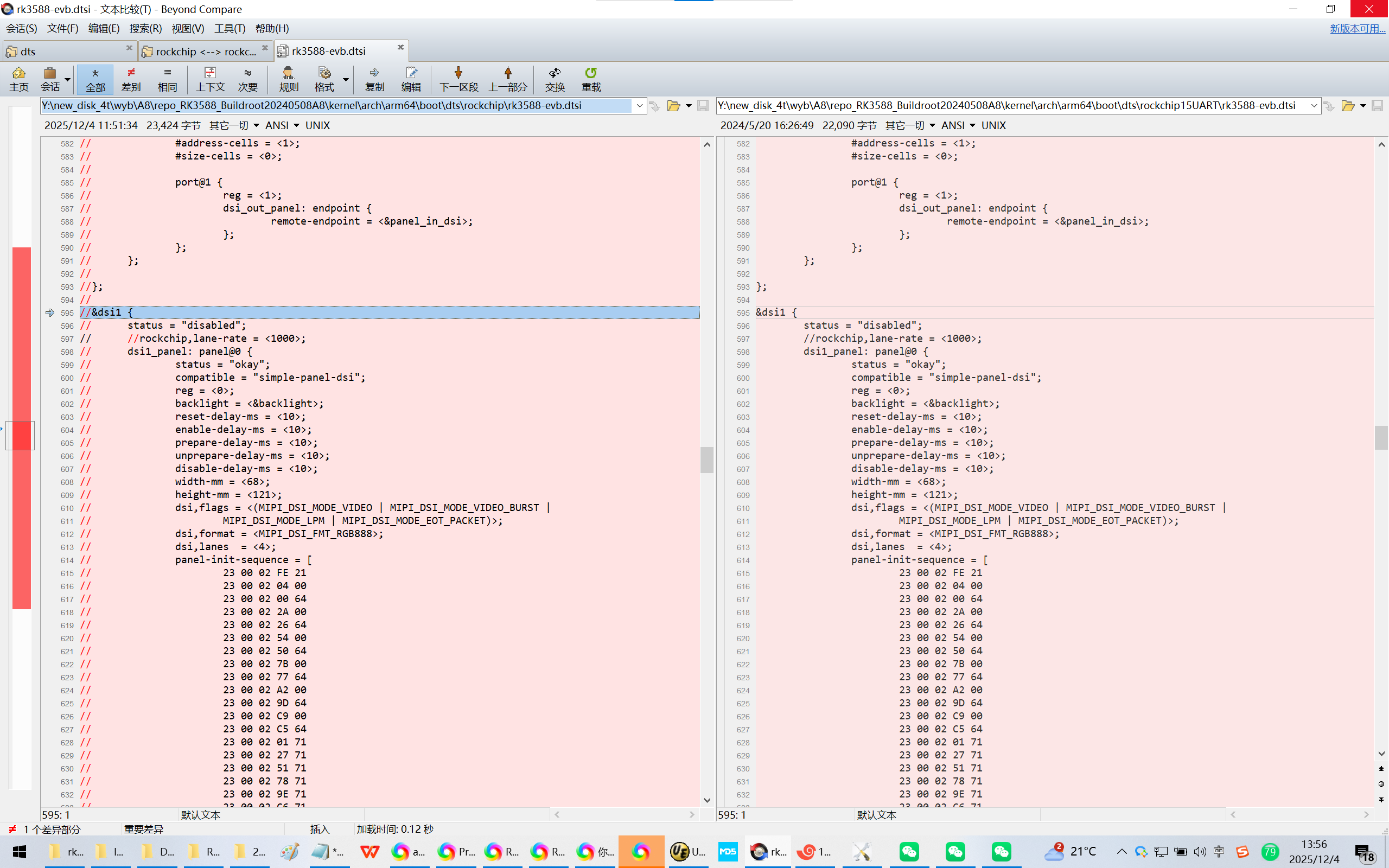

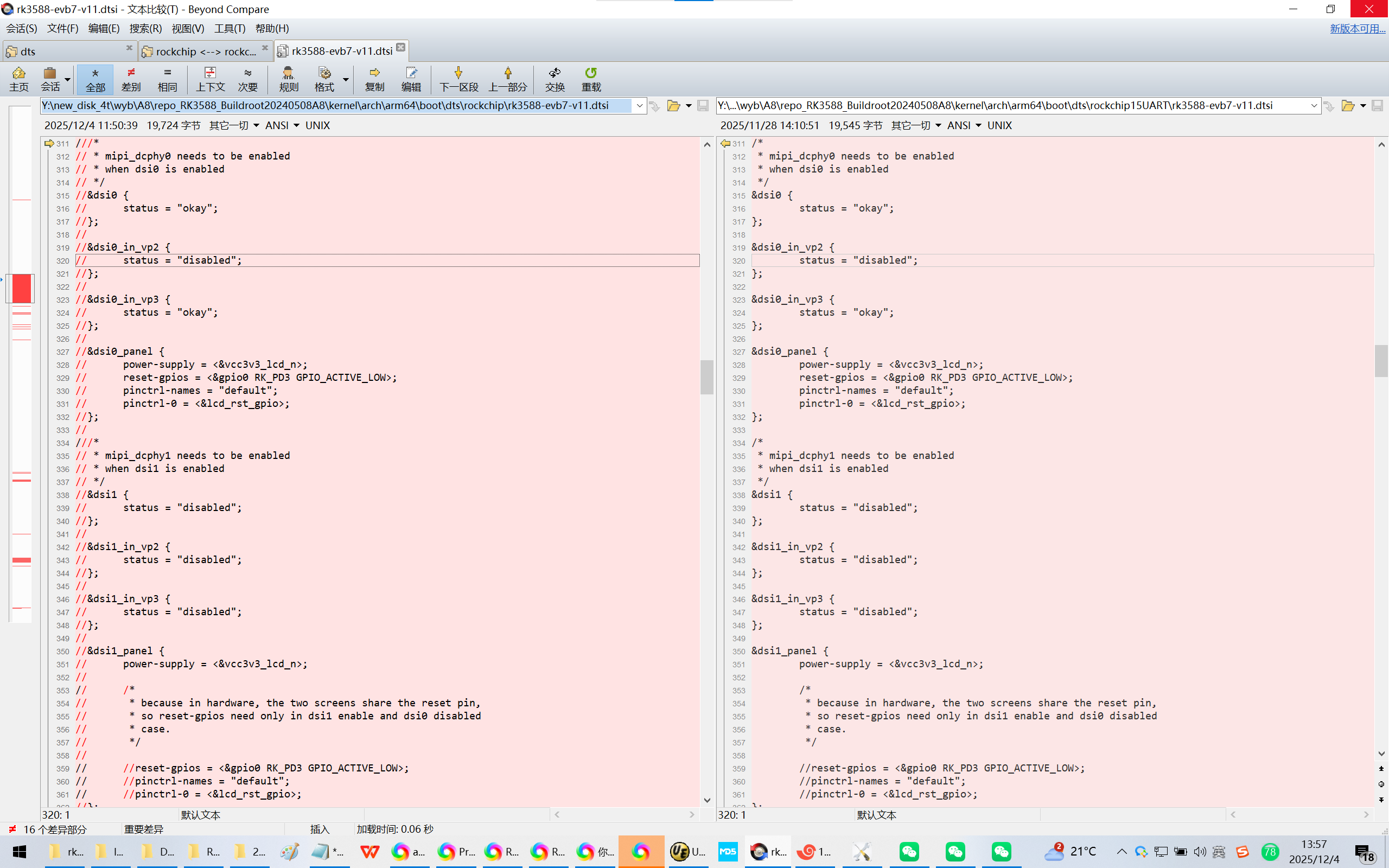

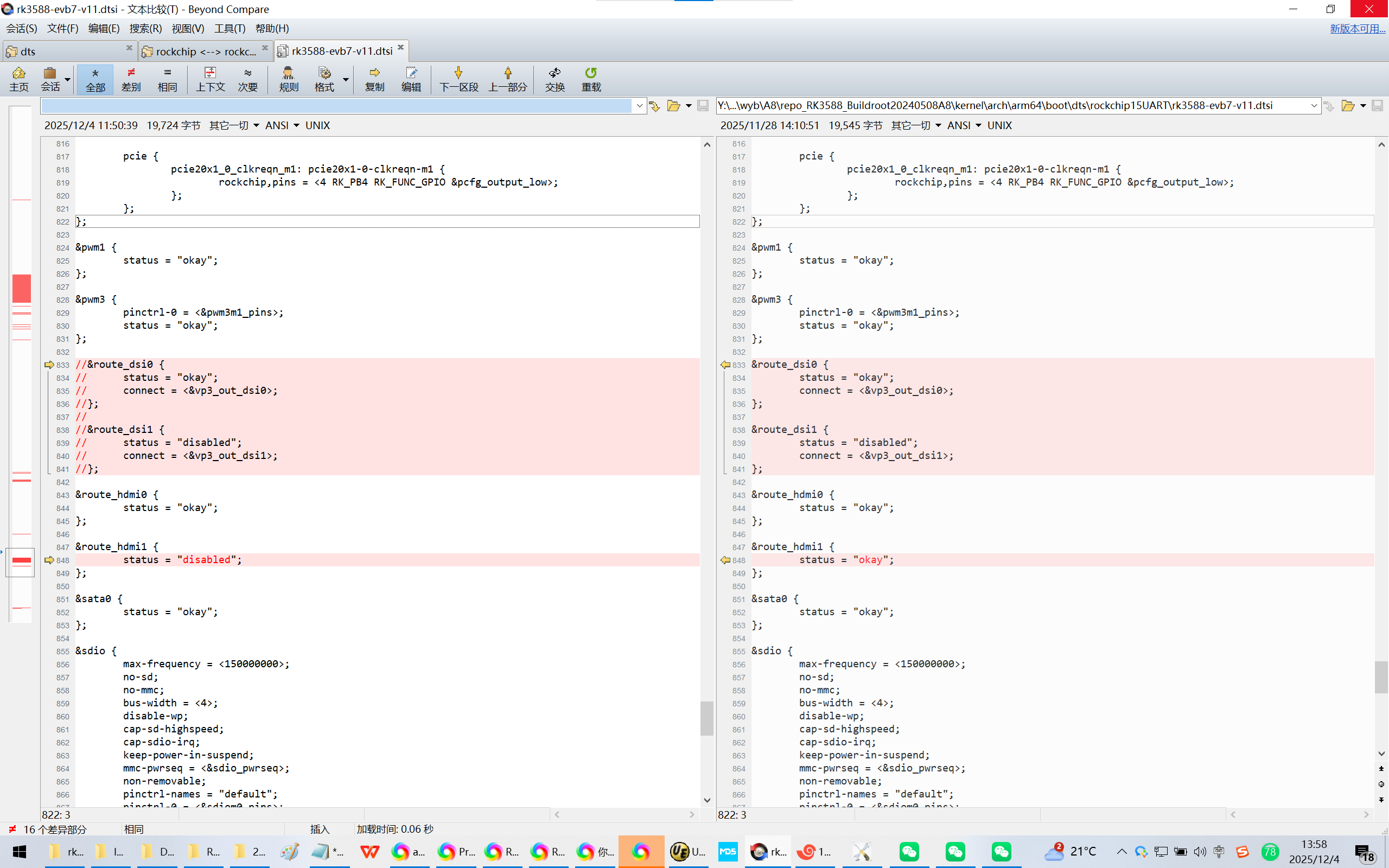

1、关闭dsi0和dsi1:
Y:\new_disk_4t\wyb\A8\repo_RK3588_Buildroot20240508A8\kernel\arch\arm64\boot\dts\rockchip\rk3588-evb.dtsi
//&dsi0 {
//    status = "disabled";
//    //rockchip,lane-rate = <1000>;
//    dsi0_panel: panel@0 {
//        status = "okay";
//        compatible = "simple-panel-dsi";
//        reg = <0>;
//        backlight = <&backlight>;
//        reset-delay-ms = <10>;
//        enable-delay-ms = <10>;
//        prepare-delay-ms = <10>;
//        unprepare-delay-ms = <10>;
//        disable-delay-ms = <60>;
//        width-mm = <68>;
//        height-mm = <121>;
//        dsi,flags = <(MIPI_DSI_MODE_VIDEO | MIPI_DSI_MODE_VIDEO_BURST |
//            MIPI_DSI_MODE_LPM | MIPI_DSI_MODE_EOT_PACKET)>;
//        dsi,format = <MIPI_DSI_FMT_RGB888>;
//        dsi,lanes  = <4>;
//        panel-init-sequence = [
//            23 00 02 FE 21
//            23 00 02 04 00
//            23 00 02 00 64
//            23 00 02 2A 00
//            23 00 02 26 64
//            23 00 02 54 00
//            23 00 02 50 64
//            23 00 02 7B 00
//            23 00 02 77 64
//            23 00 02 A2 00
//            23 00 02 9D 64
//            23 00 02 C9 00
//            23 00 02 C5 64
//            23 00 02 01 71
//            23 00 02 27 71
//            23 00 02 51 71
//            23 00 02 78 71
//            23 00 02 9E 71
//            23 00 02 C6 71
//            23 00 02 02 89
//            23 00 02 28 89
//            23 00 02 52 89
//            23 00 02 79 89
//            23 00 02 9F 89
//            23 00 02 C7 89
//            23 00 02 03 9E
//            23 00 02 29 9E
//            23 00 02 53 9E
//            23 00 02 7A 9E
//            23 00 02 A0 9E
//            23 00 02 C8 9E
//            23 00 02 09 00
//            23 00 02 05 B0
//            23 00 02 31 00
//            23 00 02 2B B0
//            23 00 02 5A 00
//            23 00 02 55 B0
//            23 00 02 80 00
//            23 00 02 7C B0
//            23 00 02 A7 00
//            23 00 02 A3 B0
//            23 00 02 CE 00
//            23 00 02 CA B0
//            23 00 02 06 C0
//            23 00 02 2D C0
//            23 00 02 56 C0
//            23 00 02 7D C0
//            23 00 02 A4 C0
//            23 00 02 CB C0
//            23 00 02 07 CF
//            23 00 02 2F CF
//            23 00 02 58 CF
//            23 00 02 7E CF
//            23 00 02 A5 CF
//            23 00 02 CC CF
//            23 00 02 08 DD
//            23 00 02 30 DD
//            23 00 02 59 DD
//            23 00 02 7F DD
//            23 00 02 A6 DD
//            23 00 02 CD DD
//            23 00 02 0E 15
//            23 00 02 0A E9
//            23 00 02 36 15
//            23 00 02 32 E9
//            23 00 02 5F 15
//            23 00 02 5B E9
//            23 00 02 85 15
//            23 00 02 81 E9
//            23 00 02 AD 15
//            23 00 02 A9 E9
//            23 00 02 D3 15
//            23 00 02 CF E9
//            23 00 02 0B 14
//            23 00 02 33 14
//            23 00 02 5C 14
//            23 00 02 82 14
//            23 00 02 AA 14
//            23 00 02 D0 14
//            23 00 02 0C 36
//            23 00 02 34 36
//            23 00 02 5D 36
//            23 00 02 83 36
//            23 00 02 AB 36
//            23 00 02 D1 36
//            23 00 02 0D 6B
//            23 00 02 35 6B
//            23 00 02 5E 6B
//            23 00 02 84 6B
//            23 00 02 AC 6B
//            23 00 02 D2 6B
//            23 00 02 13 5A
//            23 00 02 0F 94
//            23 00 02 3B 5A
//            23 00 02 37 94
//            23 00 02 64 5A
//            23 00 02 60 94
//            23 00 02 8A 5A
//            23 00 02 86 94
//            23 00 02 B2 5A
//            23 00 02 AE 94
//            23 00 02 D8 5A
//            23 00 02 D4 94
//            23 00 02 10 D1
//            23 00 02 38 D1
//            23 00 02 61 D1
//            23 00 02 87 D1
//            23 00 02 AF D1
//            23 00 02 D5 D1
//            23 00 02 11 04
//            23 00 02 39 04
//            23 00 02 62 04
//            23 00 02 88 04
//            23 00 02 B0 04
//            23 00 02 D6 04
//            23 00 02 12 05
//            23 00 02 3A 05
//            23 00 02 63 05
//            23 00 02 89 05
//            23 00 02 B1 05
//            23 00 02 D7 05
//            23 00 02 18 AA
//            23 00 02 14 36
//            23 00 02 42 AA
//            23 00 02 3D 36
//            23 00 02 69 AA
//            23 00 02 65 36
//            23 00 02 8F AA
//            23 00 02 8B 36
//            23 00 02 B7 AA
//            23 00 02 B3 36
//            23 00 02 DD AA
//            23 00 02 D9 36
//            23 00 02 15 74
//            23 00 02 3F 74
//            23 00 02 66 74
//            23 00 02 8C 74
//            23 00 02 B4 74
//            23 00 02 DA 74
//            23 00 02 16 9F
//            23 00 02 40 9F
//            23 00 02 67 9F
//            23 00 02 8D 9F
//            23 00 02 B5 9F
//            23 00 02 DB 9F
//            23 00 02 17 DC
//            23 00 02 41 DC
//            23 00 02 68 DC
//            23 00 02 8E DC
//            23 00 02 B6 DC
//            23 00 02 DC DC
//            23 00 02 1D FF
//            23 00 02 19 03
//            23 00 02 47 FF
//            23 00 02 43 03
//            23 00 02 6E FF
//            23 00 02 6A 03
//            23 00 02 94 FF
//            23 00 02 90 03
//            23 00 02 BC FF
//            23 00 02 B8 03
//            23 00 02 E2 FF
//            23 00 02 DE 03
//            23 00 02 1A 35
//            23 00 02 44 35
//            23 00 02 6B 35
//            23 00 02 91 35
//            23 00 02 B9 35
//            23 00 02 DF 35
//            23 00 02 1B 45
//            23 00 02 45 45
//            23 00 02 6C 45
//            23 00 02 92 45
//            23 00 02 BA 45
//            23 00 02 E0 45
//            23 00 02 1C 55
//            23 00 02 46 55
//            23 00 02 6D 55
//            23 00 02 93 55
//            23 00 02 BB 55
//            23 00 02 E1 55
//            23 00 02 22 FF
//            23 00 02 1E 68
//            23 00 02 4C FF
//            23 00 02 48 68
//            23 00 02 73 FF
//            23 00 02 6F 68
//            23 00 02 99 FF
//            23 00 02 95 68
//            23 00 02 C1 FF
//            23 00 02 BD 68
//            23 00 02 E7 FF
//            23 00 02 E3 68
//            23 00 02 1F 7E
//            23 00 02 49 7E
//            23 00 02 70 7E
//            23 00 02 96 7E
//            23 00 02 BE 7E
//            23 00 02 E4 7E
//            23 00 02 20 97
//            23 00 02 4A 97
//            23 00 02 71 97
//            23 00 02 97 97
//            23 00 02 BF 97
//            23 00 02 E5 97
//            23 00 02 21 B5
//            23 00 02 4B B5
//            23 00 02 72 B5
//            23 00 02 98 B5
//            23 00 02 C0 B5
//            23 00 02 E6 B5
//            23 00 02 25 F0
//            23 00 02 23 E8
//            23 00 02 4F F0
//            23 00 02 4D E8
//            23 00 02 76 F0
//            23 00 02 74 E8
//            23 00 02 9C F0
//            23 00 02 9A E8
//            23 00 02 C4 F0
//            23 00 02 C2 E8
//            23 00 02 EA F0
//            23 00 02 E8 E8
//            23 00 02 24 FF
//            23 00 02 4E FF
//            23 00 02 75 FF
//            23 00 02 9B FF
//            23 00 02 C3 FF
//            23 00 02 E9 FF
//            23 00 02 FE 3D
//            23 00 02 00 04
//            23 00 02 FE 23
//            23 00 02 08 82
//            23 00 02 0A 00
//            23 00 02 0B 00
//            23 00 02 0C 01
//            23 00 02 16 00
//            23 00 02 18 02
//            23 00 02 1B 04
//            23 00 02 19 04
//            23 00 02 1C 81
//            23 00 02 1F 00
//            23 00 02 20 03
//            23 00 02 23 04
//            23 00 02 21 01
//            23 00 02 54 63
//            23 00 02 55 54
//            23 00 02 6E 45
//            23 00 02 6D 36
//            23 00 02 FE 3D
//            23 00 02 55 78
//            23 00 02 FE 20
//            23 00 02 26 30
//            23 00 02 FE 3D
//            23 00 02 20 71
//            23 00 02 50 8F
//            23 00 02 51 8F
//            23 00 02 FE 00
//            23 00 02 35 00
//            05 78 01 11
//            05 00 01 29
//        ];
//
//        panel-exit-sequence = [
//            05 00 01 28
//            05 00 01 10
//        ];
//
//        disp_timings0: display-timings {
//            native-mode = <&dsi0_timing0>;
//            dsi0_timing0: timing0 {
//                clock-frequency = <132000000>;
//                hactive = <1080>;
//                vactive = <1920>;
//                hfront-porch = <15>;
//                hsync-len = <4>;
//                hback-porch = <30>;
//                vfront-porch = <15>;
//                vsync-len = <2>;
//                vback-porch = <15>;
//                hsync-active = <0>;
//                vsync-active = <0>;
//                de-active = <0>;
//                pixelclk-active = <0>;
//            };
//        };
//
//        ports {
//            #address-cells = <1>;
//            #size-cells = <0>;
//
//            port@0 {
//                reg = <0>;
//                panel_in_dsi: endpoint {
//                    remote-endpoint = <&dsi_out_panel>;
//                };
//            };
//        };
//    };
//
//    ports {
//        #address-cells = <1>;
//        #size-cells = <0>;
//
//        port@1 {
//            reg = <1>;
//            dsi_out_panel: endpoint {
//                remote-endpoint = <&panel_in_dsi>;
//            };
//        };
//    };
//
//};
//
//&dsi1 {
//    status = "disabled";
//    //rockchip,lane-rate = <1000>;
//    dsi1_panel: panel@0 {
//        status = "okay";
//        compatible = "simple-panel-dsi";
//        reg = <0>;
//        backlight = <&backlight>;
//        reset-delay-ms = <10>;
//        enable-delay-ms = <10>;
//        prepare-delay-ms = <10>;
//        unprepare-delay-ms = <10>;
//        disable-delay-ms = <10>;
//        width-mm = <68>;
//        height-mm = <121>;
//        dsi,flags = <(MIPI_DSI_MODE_VIDEO | MIPI_DSI_MODE_VIDEO_BURST |
//            MIPI_DSI_MODE_LPM | MIPI_DSI_MODE_EOT_PACKET)>;
//        dsi,format = <MIPI_DSI_FMT_RGB888>;
//        dsi,lanes  = <4>;
//        panel-init-sequence = [
//            23 00 02 FE 21
//            23 00 02 04 00
//            23 00 02 00 64
//            23 00 02 2A 00
//            23 00 02 26 64
//            23 00 02 54 00
//            23 00 02 50 64
//            23 00 02 7B 00
//            23 00 02 77 64
//            23 00 02 A2 00
//            23 00 02 9D 64
//            23 00 02 C9 00
//            23 00 02 C5 64
//            23 00 02 01 71
//            23 00 02 27 71
//            23 00 02 51 71
//            23 00 02 78 71
//            23 00 02 9E 71
//            23 00 02 C6 71
//            23 00 02 02 89
//            23 00 02 28 89
//            23 00 02 52 89
//            23 00 02 79 89
//            23 00 02 9F 89
//            23 00 02 C7 89
//            23 00 02 03 9E
//            23 00 02 29 9E
//            23 00 02 53 9E
//            23 00 02 7A 9E
//            23 00 02 A0 9E
//            23 00 02 C8 9E
//            23 00 02 09 00
//            23 00 02 05 B0
//            23 00 02 31 00
//            23 00 02 2B B0
//            23 00 02 5A 00
//            23 00 02 55 B0
//            23 00 02 80 00
//            23 00 02 7C B0
//            23 00 02 A7 00
//            23 00 02 A3 B0
//            23 00 02 CE 00
//            23 00 02 CA B0
//            23 00 02 06 C0
//            23 00 02 2D C0
//            23 00 02 56 C0
//            23 00 02 7D C0
//            23 00 02 A4 C0
//            23 00 02 CB C0
//            23 00 02 07 CF
//            23 00 02 2F CF
//            23 00 02 58 CF
//            23 00 02 7E CF
//            23 00 02 A5 CF
//            23 00 02 CC CF
//            23 00 02 08 DD
//            23 00 02 30 DD
//            23 00 02 59 DD
//            23 00 02 7F DD
//            23 00 02 A6 DD
//            23 00 02 CD DD
//            23 00 02 0E 15
//            23 00 02 0A E9
//            23 00 02 36 15
//            23 00 02 32 E9
//            23 00 02 5F 15
//            23 00 02 5B E9
//            23 00 02 85 15
//            23 00 02 81 E9
//            23 00 02 AD 15
//            23 00 02 A9 E9
//            23 00 02 D3 15
//            23 00 02 CF E9
//            23 00 02 0B 14
//            23 00 02 33 14
//            23 00 02 5C 14
//            23 00 02 82 14
//            23 00 02 AA 14
//            23 00 02 D0 14
//            23 00 02 0C 36
//            23 00 02 34 36
//            23 00 02 5D 36
//            23 00 02 83 36
//            23 00 02 AB 36
//            23 00 02 D1 36
//            23 00 02 0D 6B
//            23 00 02 35 6B
//            23 00 02 5E 6B
//            23 00 02 84 6B
//            23 00 02 AC 6B
//            23 00 02 D2 6B
//            23 00 02 13 5A
//            23 00 02 0F 94
//            23 00 02 3B 5A
//            23 00 02 37 94
//            23 00 02 64 5A
//            23 00 02 60 94
//            23 00 02 8A 5A
//            23 00 02 86 94
//            23 00 02 B2 5A
//            23 00 02 AE 94
//            23 00 02 D8 5A
//            23 00 02 D4 94
//            23 00 02 10 D1
//            23 00 02 38 D1
//            23 00 02 61 D1
//            23 00 02 87 D1
//            23 00 02 AF D1
//            23 00 02 D5 D1
//            23 00 02 11 04
//            23 00 02 39 04
//            23 00 02 62 04
//            23 00 02 88 04
//            23 00 02 B0 04
//            23 00 02 D6 04
//            23 00 02 12 05
//            23 00 02 3A 05
//            23 00 02 63 05
//            23 00 02 89 05
//            23 00 02 B1 05
//            23 00 02 D7 05
//            23 00 02 18 AA
//            23 00 02 14 36
//            23 00 02 42 AA
//            23 00 02 3D 36
//            23 00 02 69 AA
//            23 00 02 65 36
//            23 00 02 8F AA
//            23 00 02 8B 36
//            23 00 02 B7 AA
//            23 00 02 B3 36
//            23 00 02 DD AA
//            23 00 02 D9 36
//            23 00 02 15 74
//            23 00 02 3F 74
//            23 00 02 66 74
//            23 00 02 8C 74
//            23 00 02 B4 74
//            23 00 02 DA 74
//            23 00 02 16 9F
//            23 00 02 40 9F
//            23 00 02 67 9F
//            23 00 02 8D 9F
//            23 00 02 B5 9F
//            23 00 02 DB 9F
//            23 00 02 17 DC
//            23 00 02 41 DC
//            23 00 02 68 DC
//            23 00 02 8E DC
//            23 00 02 B6 DC
//            23 00 02 DC DC
//            23 00 02 1D FF
//            23 00 02 19 03
//            23 00 02 47 FF
//            23 00 02 43 03
//            23 00 02 6E FF
//            23 00 02 6A 03
//            23 00 02 94 FF
//            23 00 02 90 03
//            23 00 02 BC FF
//            23 00 02 B8 03
//            23 00 02 E2 FF
//            23 00 02 DE 03
//            23 00 02 1A 35
//            23 00 02 44 35
//            23 00 02 6B 35
//            23 00 02 91 35
//            23 00 02 B9 35
//            23 00 02 DF 35
//            23 00 02 1B 45
//            23 00 02 45 45
//            23 00 02 6C 45
//            23 00 02 92 45
//            23 00 02 BA 45
//            23 00 02 E0 45
//            23 00 02 1C 55
//            23 00 02 46 55
//            23 00 02 6D 55
//            23 00 02 93 55
//            23 00 02 BB 55
//            23 00 02 E1 55
//            23 00 02 22 FF
//            23 00 02 1E 68
//            23 00 02 4C FF
//            23 00 02 48 68
//            23 00 02 73 FF
//            23 00 02 6F 68
//            23 00 02 99 FF
//            23 00 02 95 68
//            23 00 02 C1 FF
//            23 00 02 BD 68
//            23 00 02 E7 FF
//            23 00 02 E3 68
//            23 00 02 1F 7E
//            23 00 02 49 7E
//            23 00 02 70 7E
//            23 00 02 96 7E
//            23 00 02 BE 7E
//            23 00 02 E4 7E
//            23 00 02 20 97
//            23 00 02 4A 97
//            23 00 02 71 97
//            23 00 02 97 97
//            23 00 02 BF 97
//            23 00 02 E5 97
//            23 00 02 21 B5
//            23 00 02 4B B5
//            23 00 02 72 B5
//            23 00 02 98 B5
//            23 00 02 C0 B5
//            23 00 02 E6 B5
//            23 00 02 25 F0
//            23 00 02 23 E8
//            23 00 02 4F F0
//            23 00 02 4D E8
//            23 00 02 76 F0
//            23 00 02 74 E8
//            23 00 02 9C F0
//            23 00 02 9A E8
//            23 00 02 C4 F0
//            23 00 02 C2 E8
//            23 00 02 EA F0
//            23 00 02 E8 E8
//            23 00 02 24 FF
//            23 00 02 4E FF
//            23 00 02 75 FF
//            23 00 02 9B FF
//            23 00 02 C3 FF
//            23 00 02 E9 FF
//            23 00 02 FE 3D
//            23 00 02 00 04
//            23 00 02 FE 23
//            23 00 02 08 82
//            23 00 02 0A 00
//            23 00 02 0B 00
//            23 00 02 0C 01
//            23 00 02 16 00
//            23 00 02 18 02
//            23 00 02 1B 04
//            23 00 02 19 04
//            23 00 02 1C 81
//            23 00 02 1F 00
//            23 00 02 20 03
//            23 00 02 23 04
//            23 00 02 21 01
//            23 00 02 54 63
//            23 00 02 55 54
//            23 00 02 6E 45
//            23 00 02 6D 36
//            23 00 02 FE 3D
//            23 00 02 55 78
//            23 00 02 FE 20
//            23 00 02 26 30
//            23 00 02 FE 3D
//            23 00 02 20 71
//            23 00 02 50 8F
//            23 00 02 51 8F
//            23 00 02 FE 00
//            23 00 02 35 00
//            05 78 01 11
//            05 00 01 29
//        ];
//
//        panel-exit-sequence = [
//            05 00 01 28
//            05 00 01 10
//        ];
//
//        disp_timings1: display-timings {
//            native-mode = <&dsi1_timing0>;
//            dsi1_timing0: timing0 {
//                clock-frequency = <132000000>;
//                hactive = <1080>;
//                vactive = <1920>;
//                hfront-porch = <15>;
//                hsync-len = <4>;
//                hback-porch = <30>;
//                vfront-porch = <15>;
//                vsync-len = <2>;
//                vback-porch = <15>;
//                hsync-active = <0>;
//                vsync-active = <0>;
//                de-active = <0>;
//                pixelclk-active = <0>;
//            };
//        };
//
//        ports {
//            #address-cells = <1>;
//            #size-cells = <0>;
//
//            port@0 {
//                reg = <0>;
//                panel_in_dsi1: endpoint {
//                    remote-endpoint = <&dsi1_out_panel>;
//                };
//            };
//        };
//    };
//
//    ports {
//        #address-cells = <1>;
//        #size-cells = <0>;
//
//        port@1 {
//            reg = <1>;
//            dsi1_out_panel: endpoint {
//                remote-endpoint = <&panel_in_dsi1>;
//            };
//        };
//    };
//
//};


2、Y:\new_disk_4t\wyb\A8\repo_RK3588_Buildroot20240508A8\kernel\arch\arm64\boot\dts\rockchip\rk3588-evb7-v11.dtsi
///*
// * mipi_dcphy0 needs to be enabled
// * when dsi0 is enabled
// */
//&dsi0 {
//    status = "okay";
//};
//
//&dsi0_in_vp2 {
//    status = "disabled";
//};
//
//&dsi0_in_vp3 {
//    status = "okay";
//};
//
//&dsi0_panel {
//    power-supply = <&vcc3v3_lcd_n>;
//    reset-gpios = <&gpio0 RK_PD3 GPIO_ACTIVE_LOW>;
//    pinctrl-names = "default";
//    pinctrl-0 = <&lcd_rst_gpio>;
//};
//
///*
// * mipi_dcphy1 needs to be enabled
// * when dsi1 is enabled
// */
//&dsi1 {
//    status = "disabled";
//};
//
//&dsi1_in_vp2 {
//    status = "disabled";
//};
//
//&dsi1_in_vp3 {
//    status = "disabled";
//};
//
//&dsi1_panel {
//    power-supply = <&vcc3v3_lcd_n>;
//
//    /*
//     * because in hardware, the two screens share the reset pin,
//     * so reset-gpios need only in dsi1 enable and dsi0 disabled
//     * case.
//     */
//
//    //reset-gpios = <&gpio0 RK_PD3 GPIO_ACTIVE_LOW>;
//    //pinctrl-names = "default";
//    //pinctrl-0 = <&lcd_rst_gpio>;
//};


//&route_dsi0 {
//    status = "okay";
//    connect = <&vp3_out_dsi0>;
//};
//
//&route_dsi1 {
//    status = "disabled";
//    connect = <&vp3_out_dsi1>;
//};


参考资料:
百度:RK3588 LCD DTS
RK3588 camera DTS

https://blog.csdn.net/weixin_43245753/article/details/123496204
Rockchip RK3588 kernel dts解析之显示模块


https://wiki.t-firefly.com/en/Core-3588SG/usage_camera.html#mipi-csi
Core-3588SG
3. Camera

Logo

魔乐社区(Modelers.cn) 是一个中立、公益的人工智能社区,提供人工智能工具、模型、数据的托管、展示与应用协同服务,为人工智能开发及爱好者搭建开放的学习交流平台。社区通过理事会方式运作,由全产业链共同建设、共同运营、共同享有,推动国产AI生态繁荣发展。

更多推荐
