最高1MHz工作频率 输出5A 降压型LED恒流驱动芯片Hi7000D
所以虽然手册没说最高输入电压多少，但是我猜测不会比。内置稳压管，我们需要根据输入电压的大小去选择。为低电平，普通单片机都可以直接驱动。输出，如果不需要的话可以直接短接。电感的选择设计的计算公式好复杂。就是没有看到支持多少输入电压。高多少，所以用的话就以。外围电路也比较简单。上面的参考表格最高的。
·

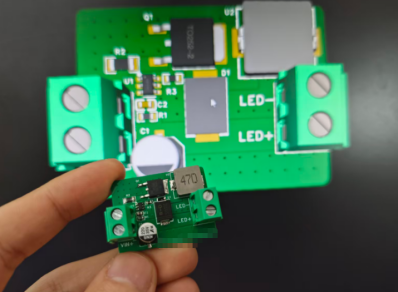

今天来一个LED恒流驱动Hi7000D。

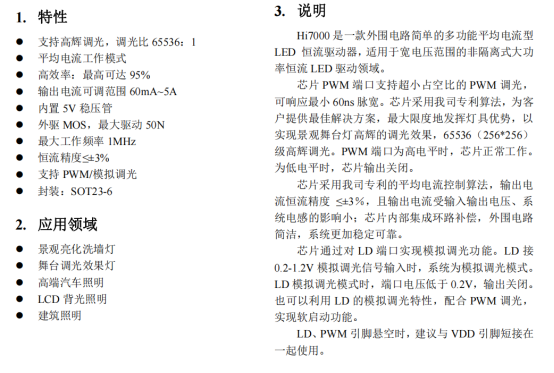

输出电流最高可以到5A。
最大工作频率1MHz。
支持PWM调光和模拟调光。
就是没有看到支持多少输入电压。
首页写的外驱MOS，最大驱动50N，指的应该是MOS管的栅极电荷50nC。

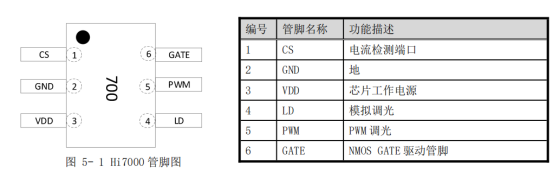

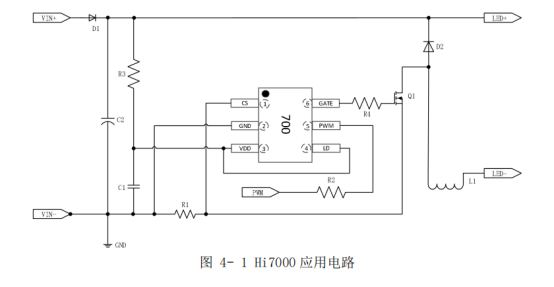

外围电路也比较简单。
LD模拟调光，接入0.2~1.2V进行调光，小于0.2V就直接关闭，大于1.2V就100%输出，如果不需要的话可以直接短接VDD。
PWM调光则是大于1.4V为高电平，小于0.8V为低电平，普通单片机都可以直接驱动。

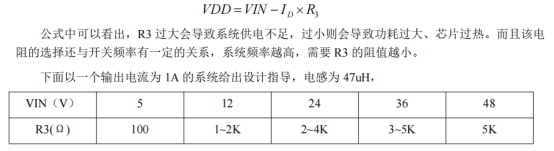

VDD内置稳压管，我们需要根据输入电压的大小去选择VDD的限流电阻。
上面的参考表格最高的VIN为48V，所以虽然手册没说最高输入电压多少，但是我猜测不会比48V高多少，所以用的话就以48V为上限比较保险。
钳位电压是5V，钳位电流最高25mA。
我们把电流控制在10~20mA之间就行。
输出电流通过CS引脚上的电阻设置。

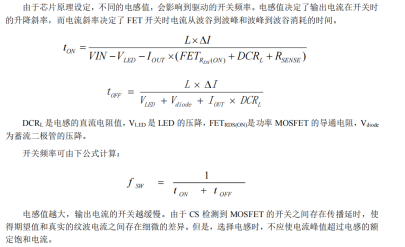

电感的选择设计的计算公式好复杂。
我的建议是直接丢给AI计算。
不放心的话多丢几个AI然后取个平均值。
反正我听AI的，用着还行。
