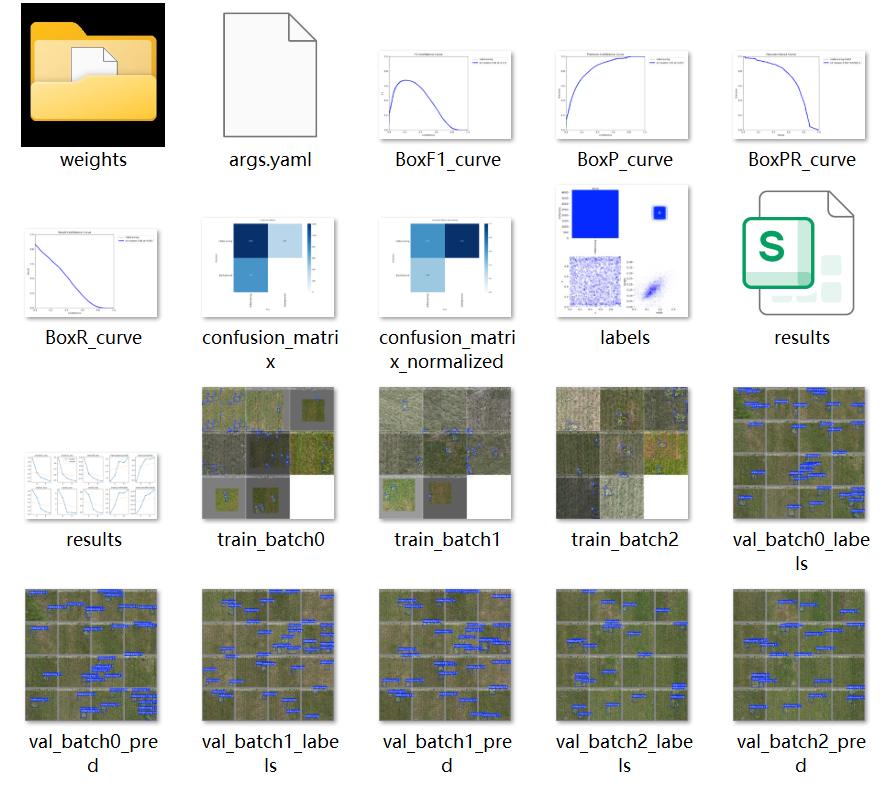

这张图片是一个深度学习模型训练完成后，项目文件夹里常见的一些可视化输出文件（通常是 TensorBoard 或自定义 logger 生成的），它们的作用是帮助我们快速诊断模型训练得怎么样、是否存在问题。下面我按类别逐一详细解释每张图的含义和作用：

1. weights（文件夹图标）
   保存模型的权重文件（.pth 或 .ckpt），用于后续加载模型推理或继续训练。

2. args.yaml
   记录本次训练的所有超参数（学习率、batch_size、优化器、数据路径等），非常重要，方便复现实验。

3. BoxF1_curve、BoxP_curve、BoxR_curve、BoxR_curve（重复）
   这四张是目标检测任务（通常是 YOLO 系列）的核心指标曲线：

   • BoxF1_curve：F1 分数随 confidence 阈值变化的曲线，综合精度和召回率
   • BoxP_curve：Precision（精确率）曲线
   • BoxR_curve：Recall（召回率）曲线
   • BoxPR_curve：PR 曲线（Precision-Recall Curve），曲线下面积越大越好
     作用：判断模型在不同置信度阈值下的表现，是否过拟合、是否存在精度-召回率严重失衡。

4. confusion_matrix 和 confusion_matrix_normalized
   混淆矩阵（通常是分类任务用的，但这里可能是类别级别的检测混淆）：

   • 左图：未归一化的混淆矩阵（绝对数量）
   • 右图：归一化后的混淆矩阵（每一行和为1）
     作用：直观看出模型把哪些类别搞混了（比如把“猫”错分成“狗”很多），是诊断类别不平衡和特征相似问题的利器。

5. labels（可能是 labels.jpg 或 labels_correlation.jpg）
   通常是各类别之间标签相关性的热力图，或者训练集中各类别样本数量分布图。
   作用：检查数据是否存在严重类别不平衡，或者某些类别天然高度相关（会导致误分类）。

6. results（文件夹或 results.png）
   通常包含最终的 mAP、mAP@50、mAP@75 等汇总指标表格，或者 best.pt / last.pt 模型文件。

7. train_batch0/1/2.jpg
   训练集某个 batch 的可视化结果：

   • 左下角小图：原始图像 + 真实标注框（ground truth）
   • 大图：模型预测的 bounding box（带置信度和类别）
     作用：肉眼检查模型在训练集上是否已经学得差不多，框得准不准、类别标得对不对，漏检多不多。

8. val_batch0_labels / val_batch0_pred / val_batch1_labels 等
   验证集多个 batch 的预测结果对比：

   • 带 “_labels” 后缀：真实标注（ground truth）
   • 带 “_pred” 后缀：模型预测结果
     作用：最直观的定性分析！可以一眼看出：
   • 模型在验证集上漏检严重吗？
   • 小目标检测能力如何？
   • 是否存在大量误检（蓝框乱标）？
   • 边界框定位准不准（IoU 高不高）？
   • 某些场景（如田地边缘、光照变化）是否容易失效？

9. val_batchX_labe ls（拼写错误，应该是 labels）
   同上，真实标注图。

总结这些图的整体诊断作用（看完这堆图基本能判断训练好坏）：

一句话总结：
这套图就是 YOLO 系列（尤其是 Ultralytics YOLOv5/v8）训练完成后自动生成的“训练体检报告”。只要把验证集的几张 pred/labels 图和 PR 曲线、混淆矩阵一起看，3 分钟就能判断这次训练是成功、基本可用、还是彻底寄了，需要换骨干网络、加数据、调超参或重标注。非常实用！
