随着笔记本的超薄化，曾经那些常见的接口也慢慢的从笔记本上消失，而正因如此，扩展坞市场才得以发展起来。为了顺应潮流满足市场的需求，UGREEN绿联近期推出一款USB-C多功能拓展坞，这款产品配有多个不同类型的接口，不仅数据传输速度快而且还具备4K高清功能，此外还支持RJ45有线网络以及多口同时充电。下面充电头网就对这款USB-C多功能拓展坞进行拆解，看看里面用料如何。

一、UGREEN绿联2A1C三口多功能拓展坞外观

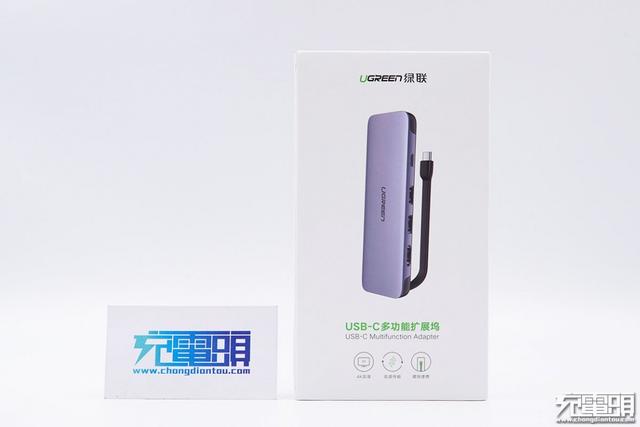

UGREEN绿联典型的白色外包装盒，正面上方印有“UGREEN绿联”品牌字样，中间是产品实物图，下方是产品名称——USB-C多功能扩展坞，此外还印有“4K高清”、“高速传输”、“藏线便携”三个产品特性图标。

包装盒背面印有产品使用图以及各接口对应线缆的功能，此外下面还有绿联科技的基本信息。

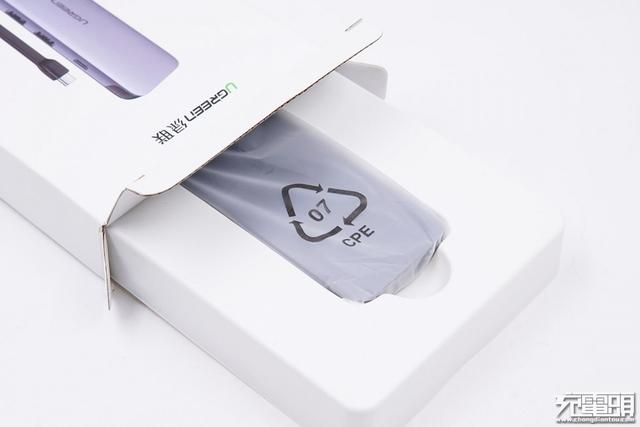

打开包装，里面使用塑料盒对产品进行支撑固定和保护，塑料盒前端有凹槽设计，方便消费者将产品取出，USB-C多功能拓展坞外套防尘袋。

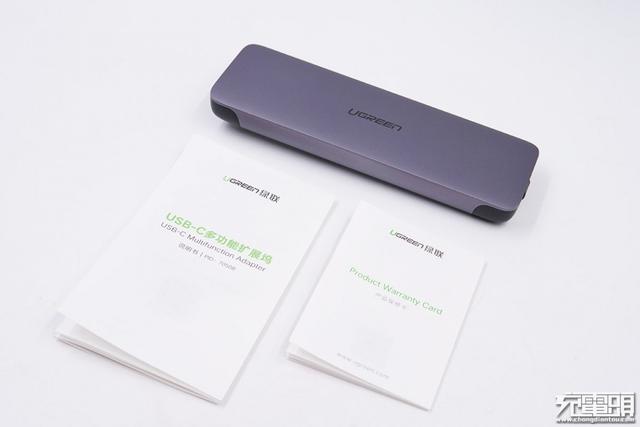

包装内含：USB-C多功能拓展坞、产品说明书、产品保修卡。

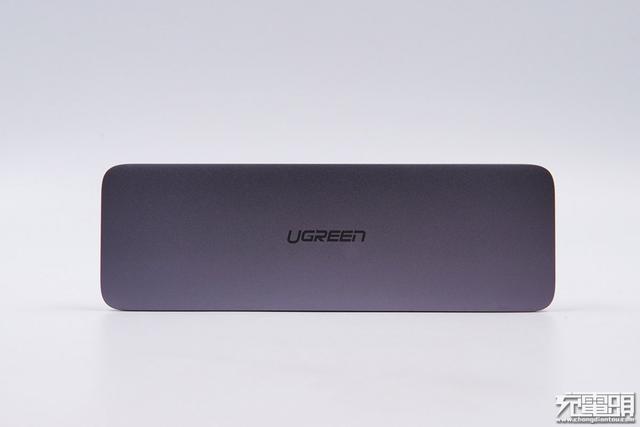

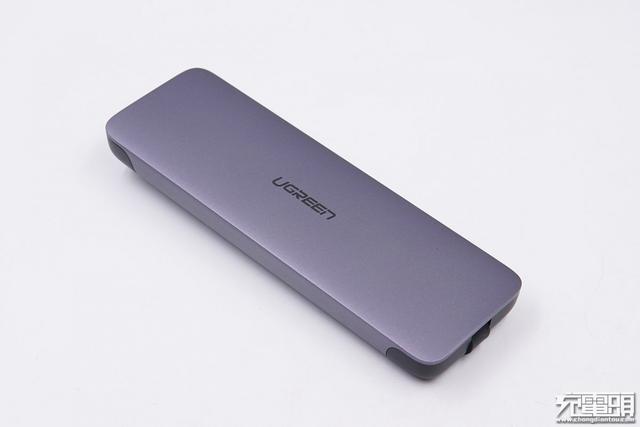

UGREEN绿联USB-C多功能拓展坞采用铝合金外壳，机身壳经过阳极氧化处理呈灰色，表面采用喷砂工艺手感细腻，四角过渡圆润。机身壳中心镭雕“UGREEN”品牌logo。

机身壳顶面与侧身交界处棱边分明。

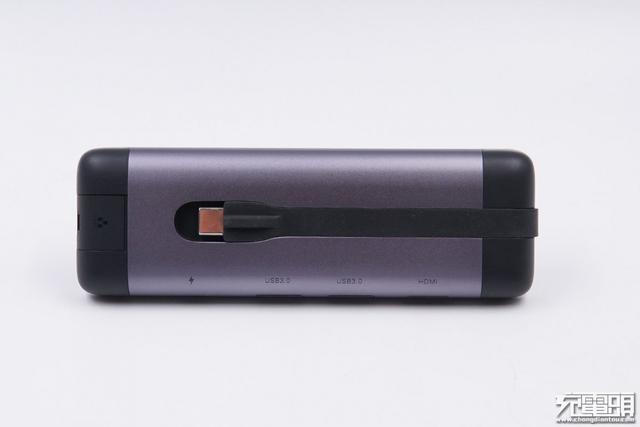

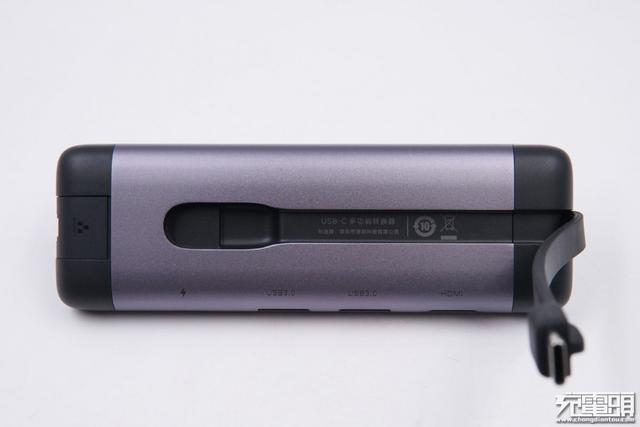

底面与侧身则为光滑弧面过渡，此外底面两端为黑色塑料壳，中间是理线槽，可将USB-C线缆嵌入其中方便携带。

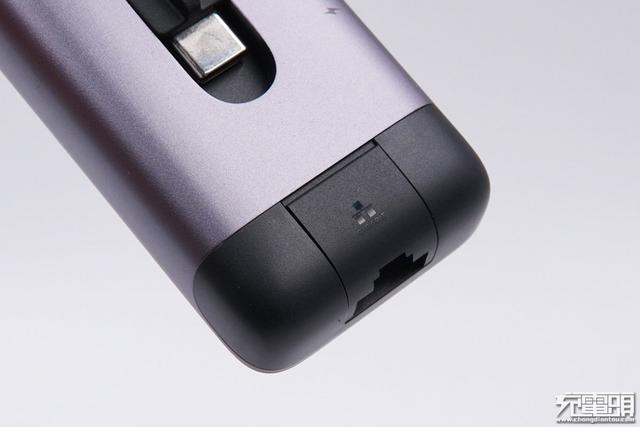

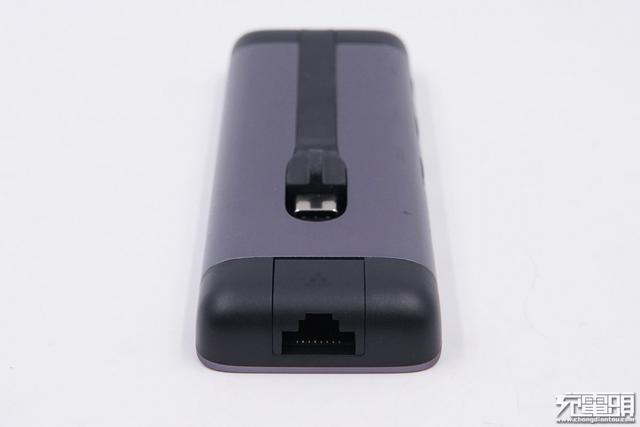

产品一端配有一个RJ45接口(网线插口)，USB-C线头有凸起设计，方便线缆的取出。

RJ45接口外壳特写，上面印有“GIGABIT(千兆比特)”字样，说明该转换器支持千兆以太网传输。

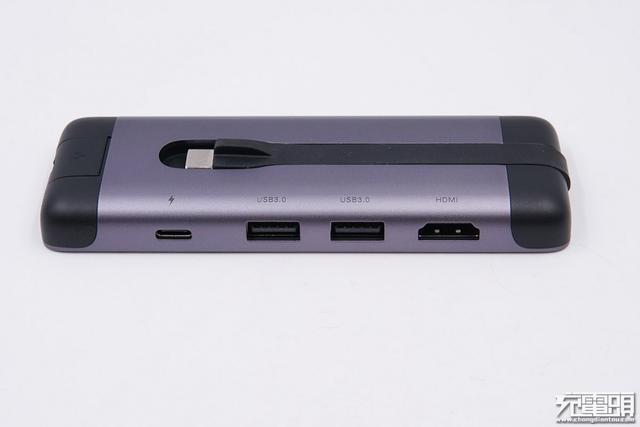

侧面配有四个接口，从左往右依次是：USB-C接口(支持关机充电)、两个USB 3.0接口、高清多媒体接口HDMI。

理线槽里印有产品名称和制造商。

USB-C接口特写。

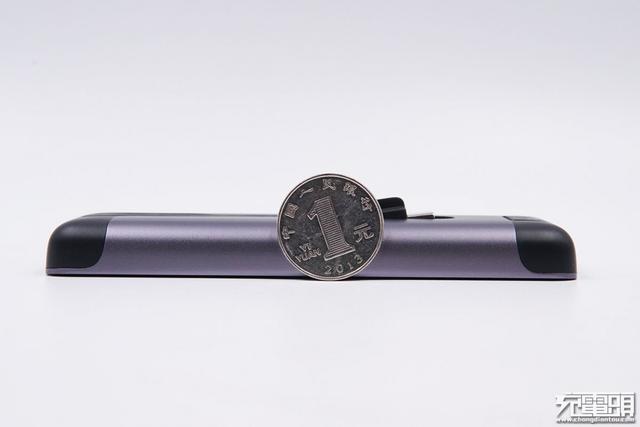

扩展坞厚度约为一元硬币直径的二分之一。

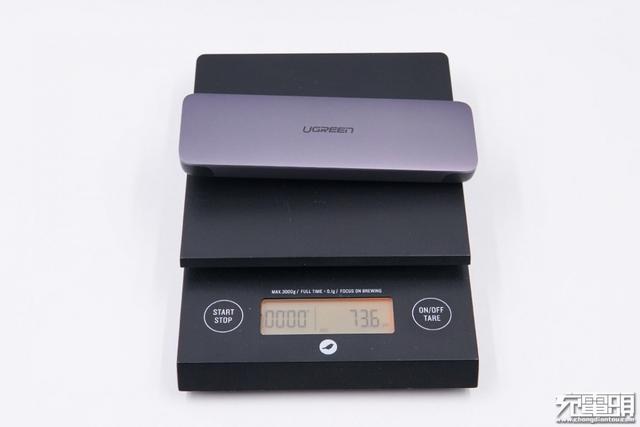

净重约为74g。

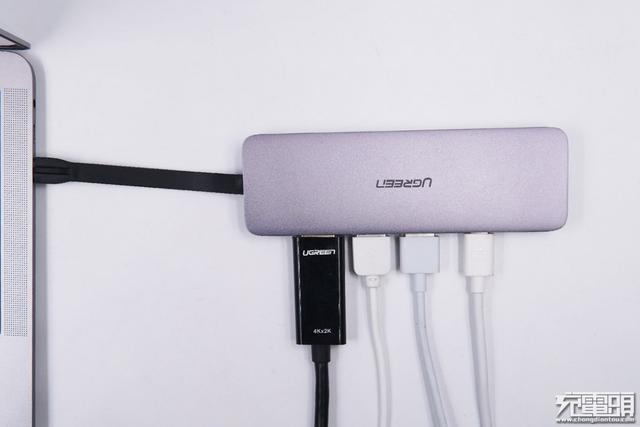

扩展坞连接数据线实际使用图直观感受。

二、UGREEN绿联2A1C三口多功能拓展坞拆解

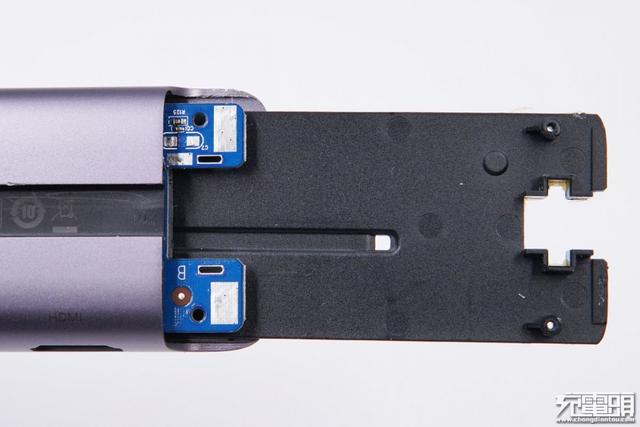

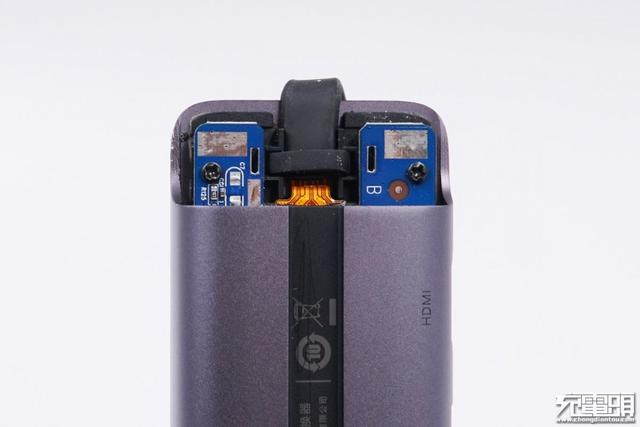

将两端塑料壳拆下，蓝色PCB板两端各有两颗螺丝进行固定，USB-C线缆末端有固定线缆的锁扣。

取下螺丝，PCB板正面配有绝缘塑料板，并且粘胶固定。

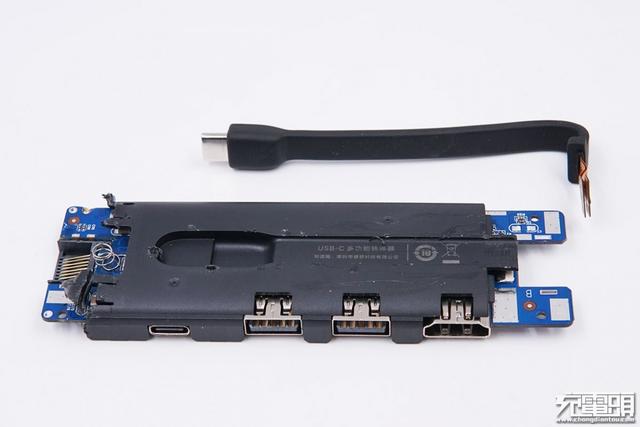

将PCB板取出，背面上也覆盖有一块塑料壳，PCB正反面都有塑料壳隔离保护，左侧弹簧与外壳连通，防止静电。

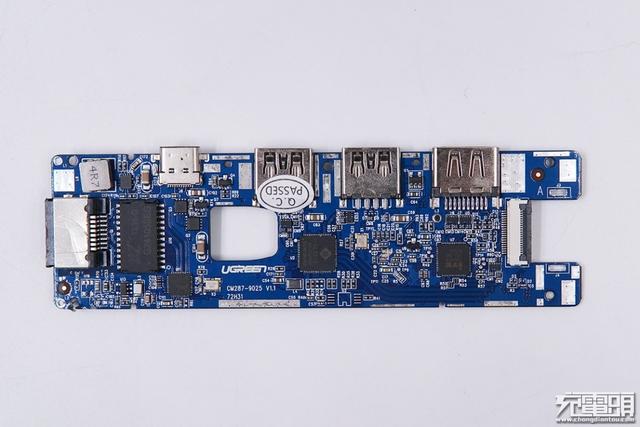

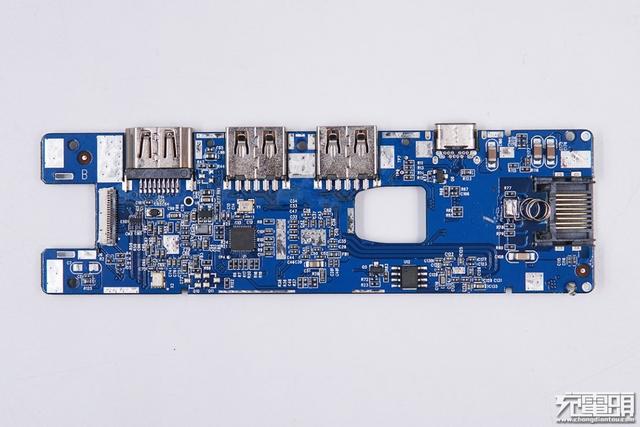

PCB板正面一览，边缘焊接有合金电感、4个接口母座，中间有个位置被镂空用来放置数据线插头的凸出端，这样可以降低产品的厚度。

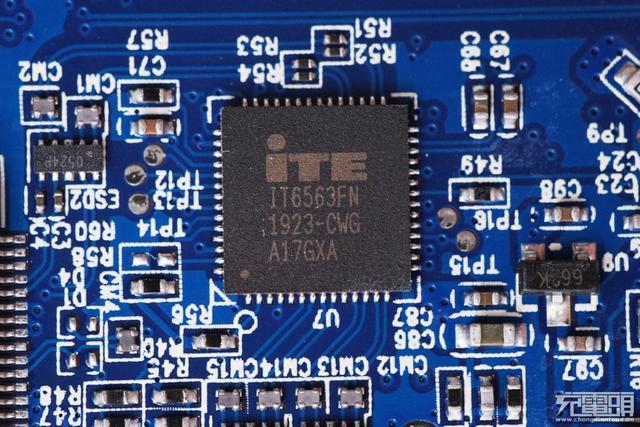

丝印IT6563FN来自ITE联阳，单芯片DP1.2转HDMI2.0转换器。

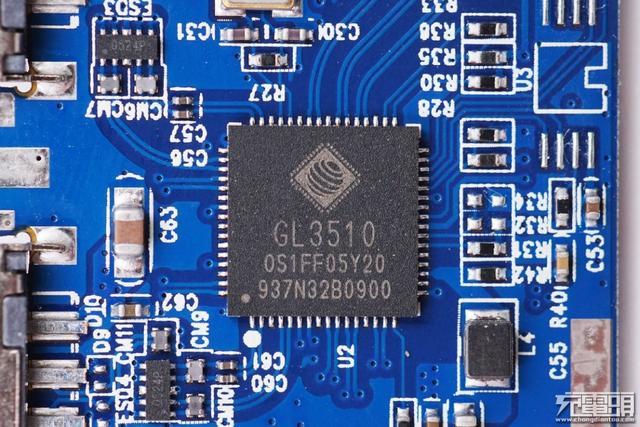

Genesys创惟GL3510是一款四端口，低功耗，可配置的集线器控制器。它符合USB 3.1规范。GL3510集成了GenesysLogic自主开发的USB 3.1 Gen 1超高速发送器/接收器物理层(PHY)和USB 2.0高速PHY。它支持超高速，高速和全速USB连接，并完全向后兼容所有USB 2.0和USB 1.1主机。GL3510内置5V至3.3V和5V至1.2V稳压器，可节省客户的BOM成本，并简化PCB设计。

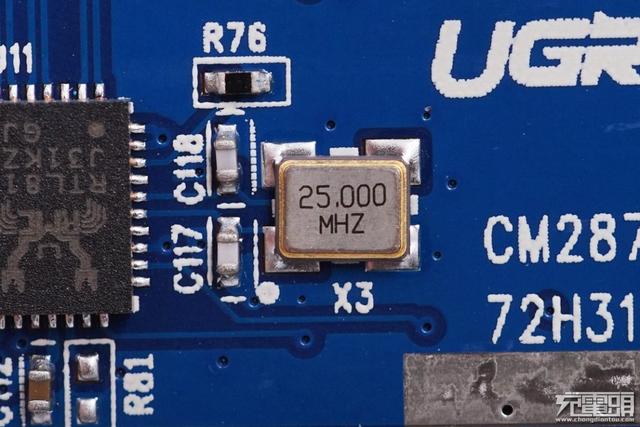

25MHz无源晶振，为网络桥接芯片提供时钟。

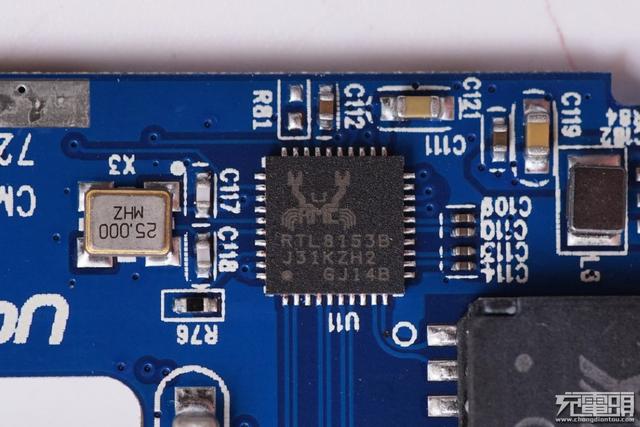

REALTEK瑞昱 RTL8153，USB3.0接口的网口转换器，支持USB3.0/2.0/1.1，支持10/100/1000M网络速率。

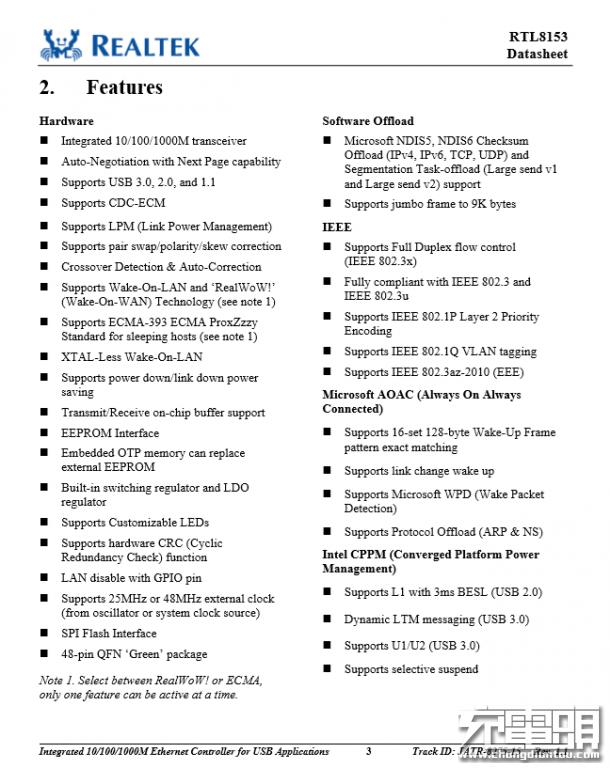

RTL8153详细资料。

杰华特 JW5211 同步整流降压转换器，最高输出电流1.2A，1.5MHz开关频率，支持多种保护功能。

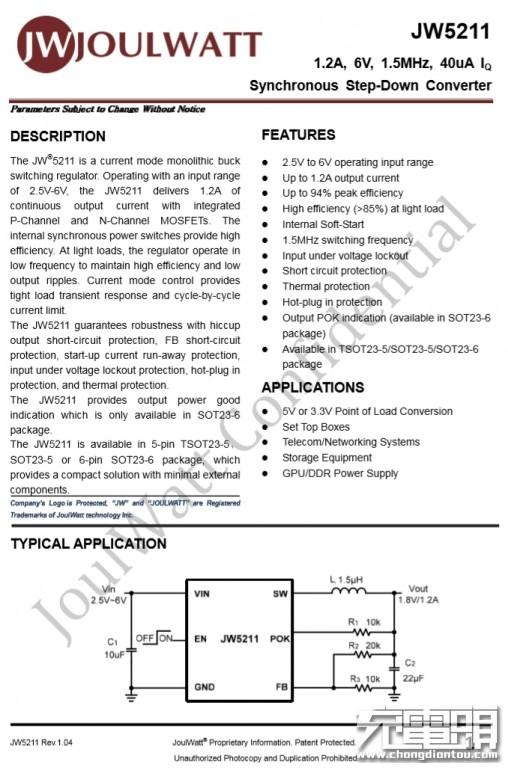

杰华特 JW5211 详细资料。

网络隔离变压器，用于增强信号，抗干扰，并且对转换芯片还有保护作用。

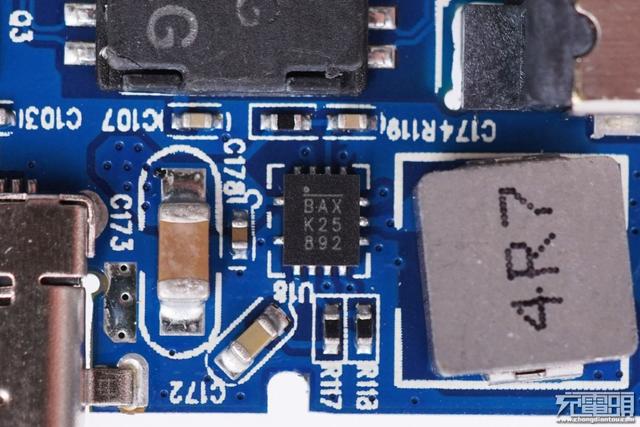

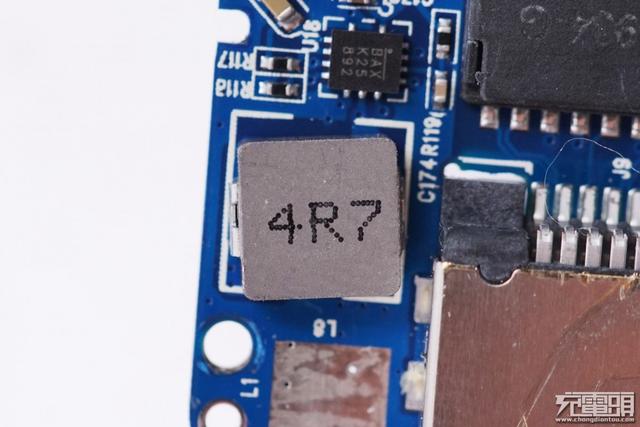

4R7合金电感，用于降压。

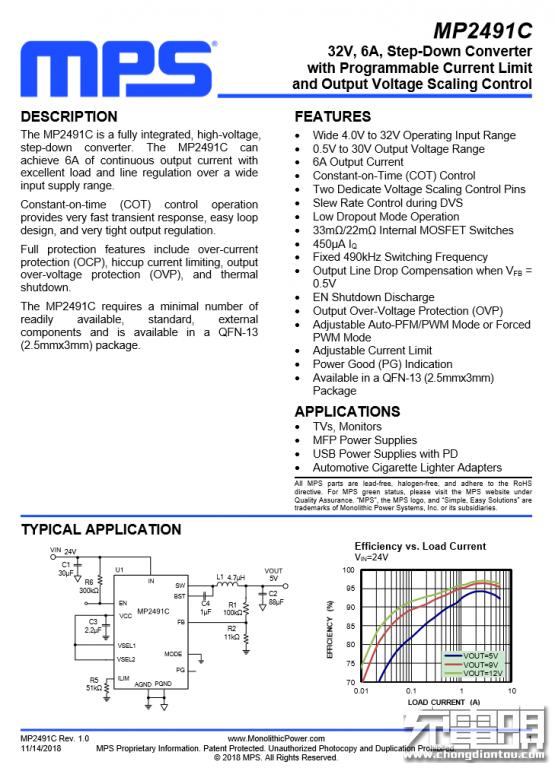

MPS MP2491C 32V6A 同步整流降压转换器，支持可编程的电流限制。

MPS MP2491C 详细资料。

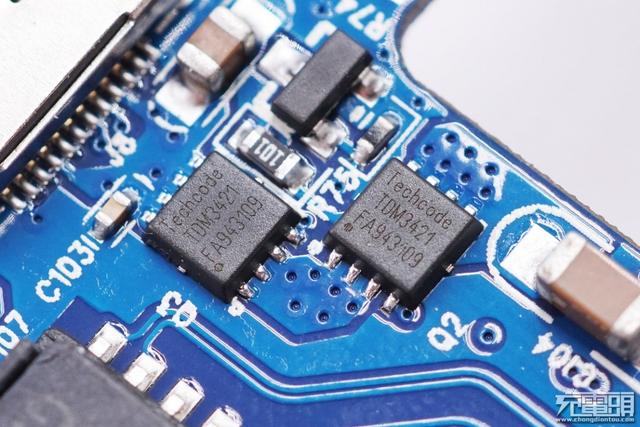

输出VBUS开关，型号TDM3421，来自Techcode泰德，PMOS。

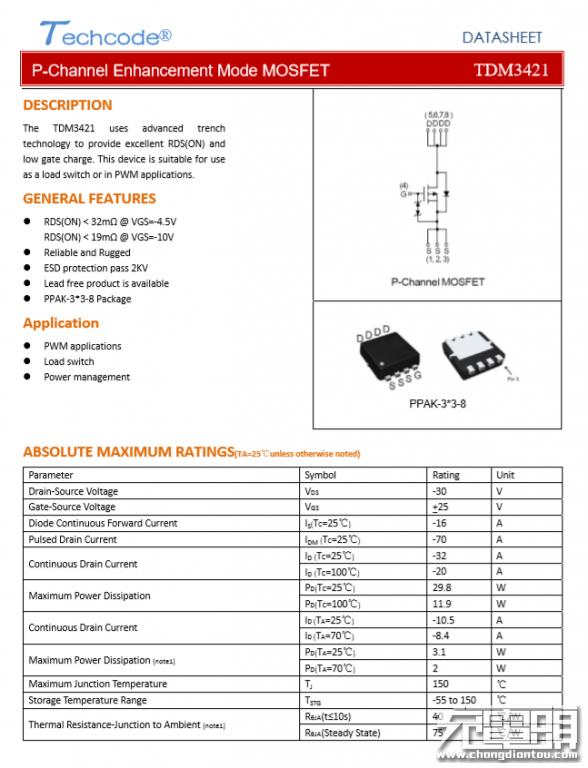

TDM3421详细资料。

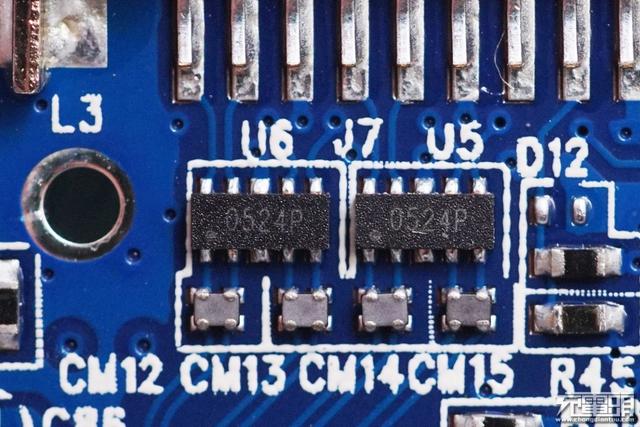

HDMI接口的两颗ESD芯片，丝印0524P。

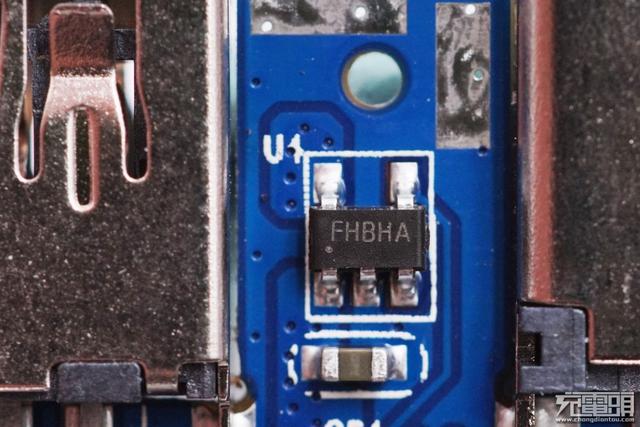

丝印FHBHA的IC。

PCB板背面一览，右边RJ45接口旁边焊接有一个弹簧。下面再来看看PCB板背面的元器件。

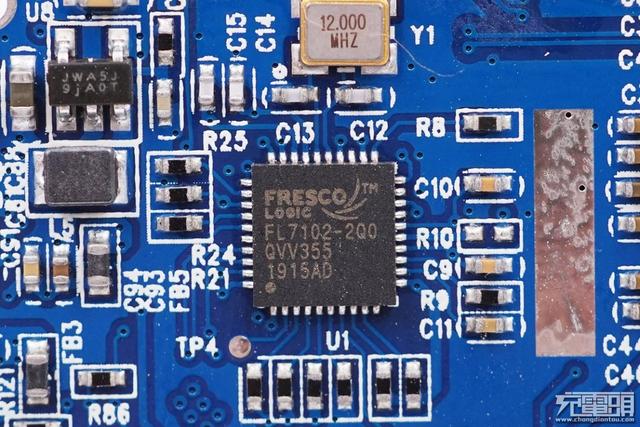

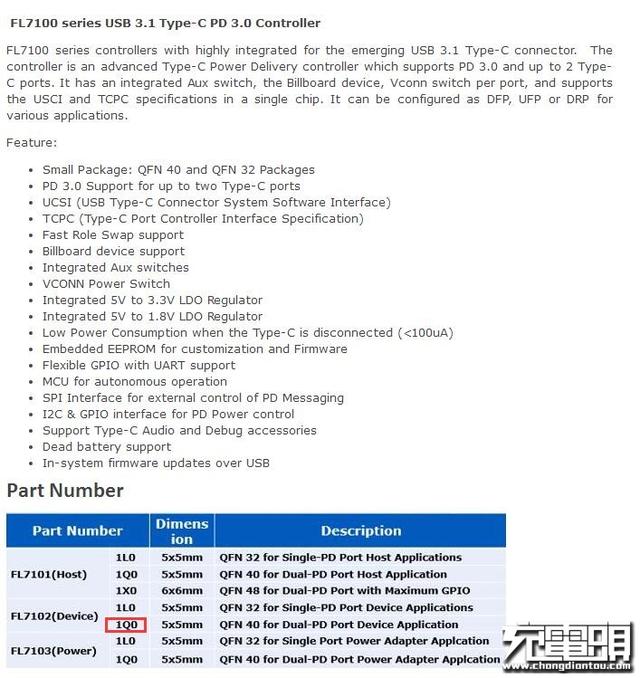

Fresco睿思FL7102是一款高度集成的PD控制器，适用于新兴的USB 3.1 Type-C连接器。 它是一种先进的Type-C Power Delivery控制器，支持PD 3.0。 FL7102-2Q0支持两个PD端口，FL7102-2L0支持一个PD端口。 它们具有集成的Aux开关，Billboard设备，Vconn开关，并在单个芯片中支持TCPC规范。 它们可以针对各种应用配置为DFP，UFP或DRP。

睿思FL7102详细参数。

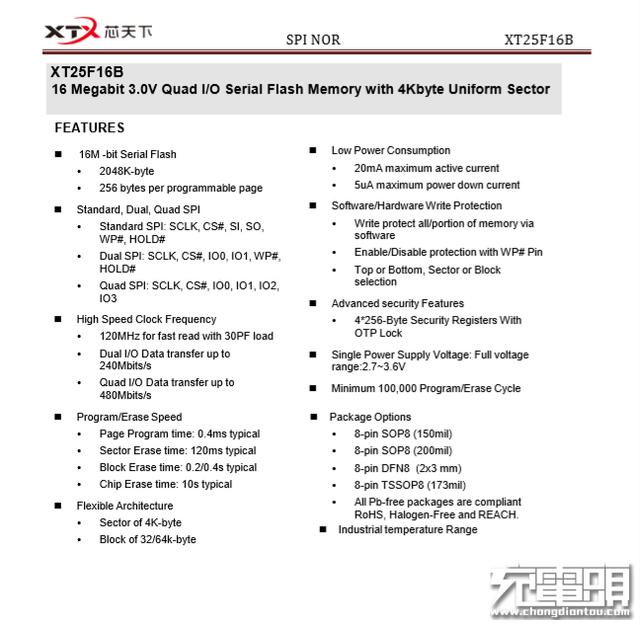

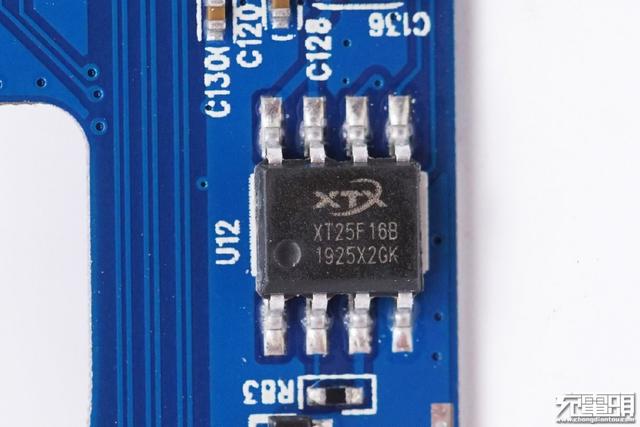

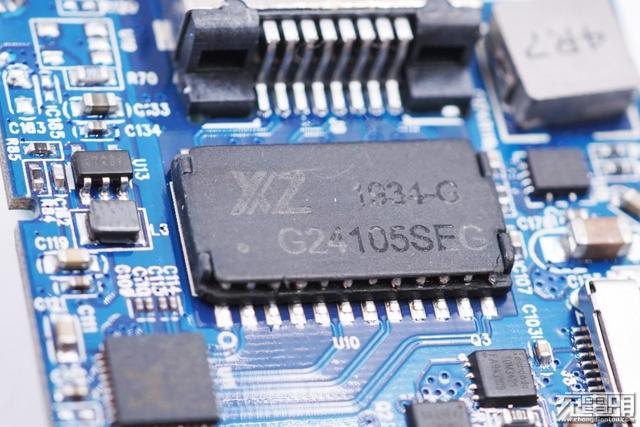

丝印XT25F16B 存储器，来自XTX芯天下。

XT25F16B详细信息。

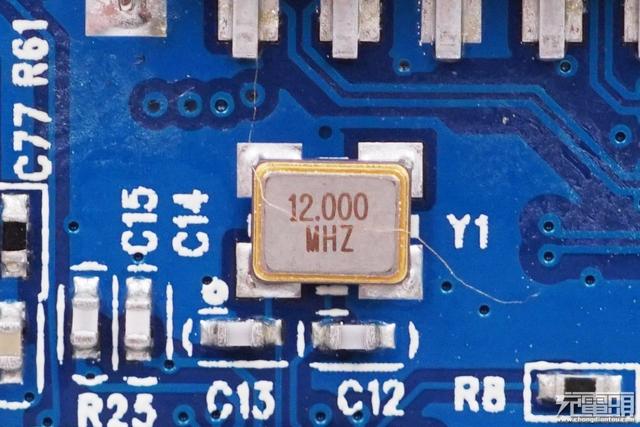

12MHz无源晶振，为USB-PD控制器提供时钟。

另外一颗杰华特 JW5211 同步整流降压转换器。

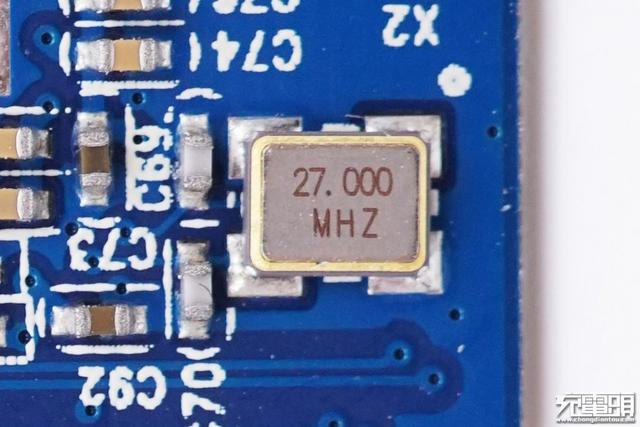

27MHz无源晶振，为HDMI接口转换芯片提供时钟。

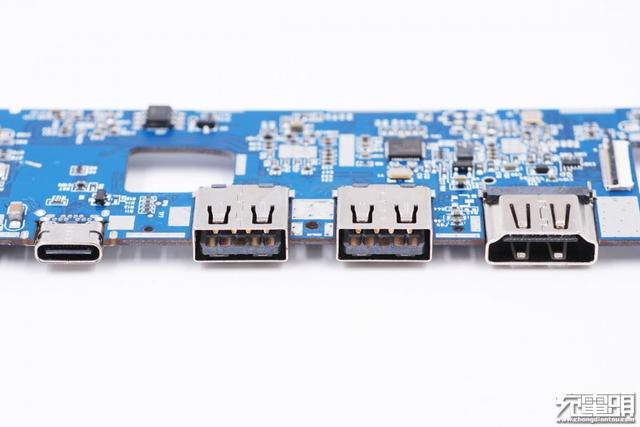

边缘的四个接口特写，均为沉板过孔焊接，很牢固。

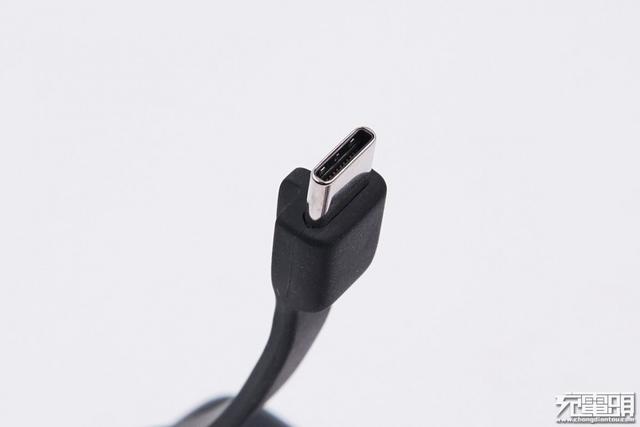

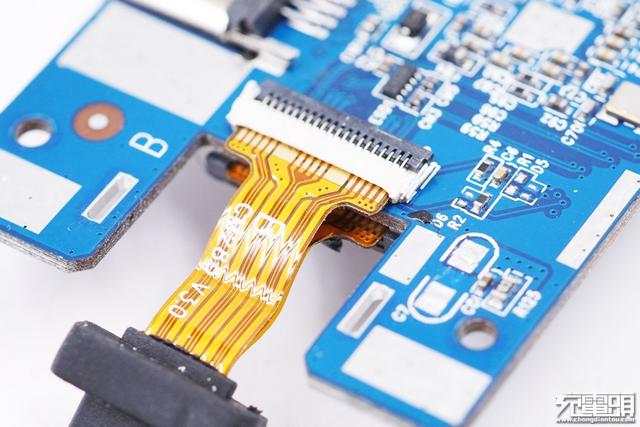

USB-C线缆为排线线缆，通过插头与PCB板连接，排线有两根分别接在PCB板的两面。

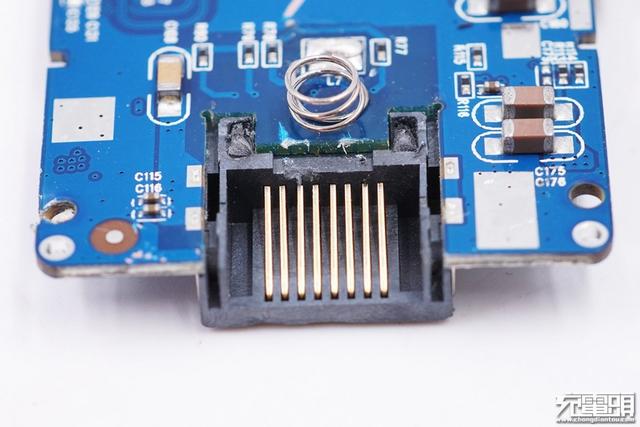

另一端RJ45插口特写，8根金属弹片整齐排列。

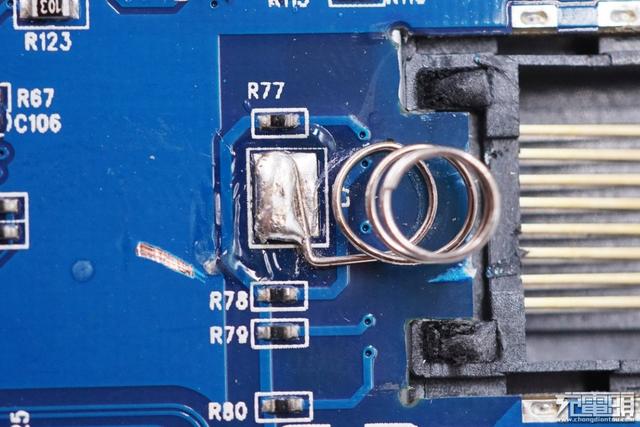

弹簧特写，焊点饱满。

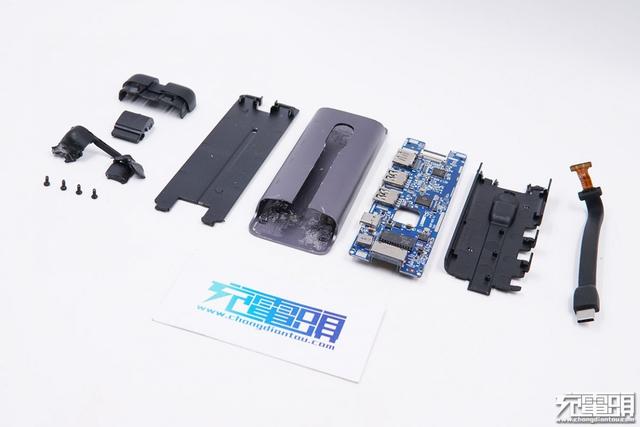

全部拆解完毕，来张全家福。

充电头网拆解总结

这款UGREEN绿联2A1C三口多功能拓展坞采用铝合金外壳，机身壳经过阳极氧化处理呈灰色，表面采用喷砂工艺手感细腻，此外还设计有理线槽，整个产品不仅小巧便携，而且数据传输速度快，支持4K高清、HDMI、RJ45和多口同时充电功能。

充电头网通过拆解发现，内部使用了ITE联阳的IT6563FN、创惟GL3510、瑞昱的RTL8153和睿思的FL7102等多款业界知名厂家的芯片，用料扎实。此外PCB板正反面均有塑料进行绝缘和保护，所有的接口均为沉板过孔焊接，不仅降低了产品的厚度而且增强牢固性，线缆采用FPC结构，更加柔软且耐用。
