一、设计任务

二、设计报告

2.1 道路场景搭建

2.2 车辆速度曲线

2.3 前车速度引出

2.4 主车PID控制

2.5 仿真测试

三、另外信息

3.1 前车变换车道

3.2 十字路口红绿灯控制（matlab代码 + prescan仿真）

---

最终效果：

prescan工程文件.pex和matlab文件.cs在本文末

------------------------全文2366字48图一步一步完成大约耗时1h------------------------

一、设计任务

构建200米简易路况，放置主车和前车，两者处于统一车道，相隔10米。设置前车三段不同的速度（加速、匀速、减速），使用前车的运动参数控制主车的运动。在主车上方设置摄像头，拍摄整个运动过程，使用PID方法进行车辆跟踪。

二、设计报告

2.1 道路场景搭建

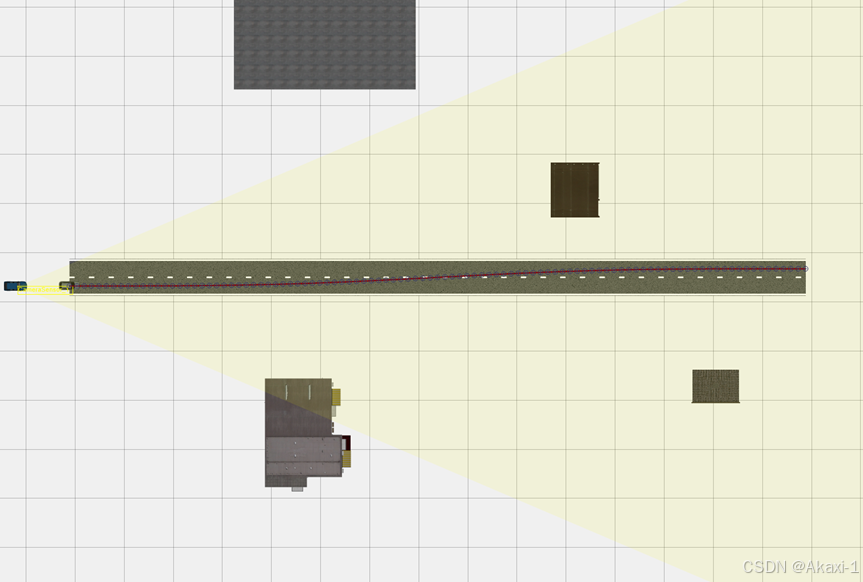

添加道路元素以及两辆车（主车在后，前车在前面）

添加viewer

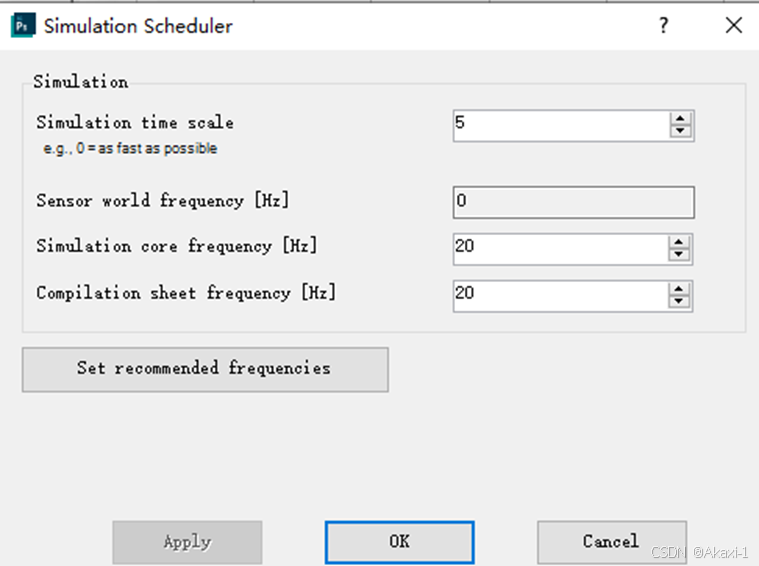

设置仿真频率为5

build一下，然后打开matlab的simulink仿真

打开：

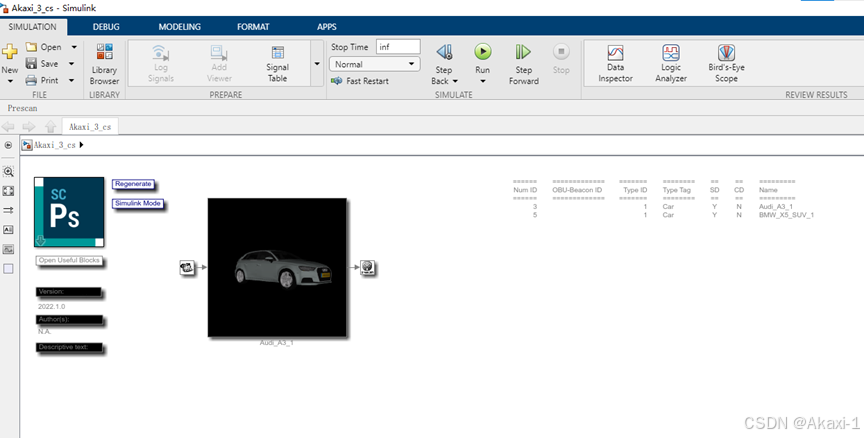

可以看到simulink里面只有一辆车，需要给主车加上一个传感器才能够在matlab中正常显示：

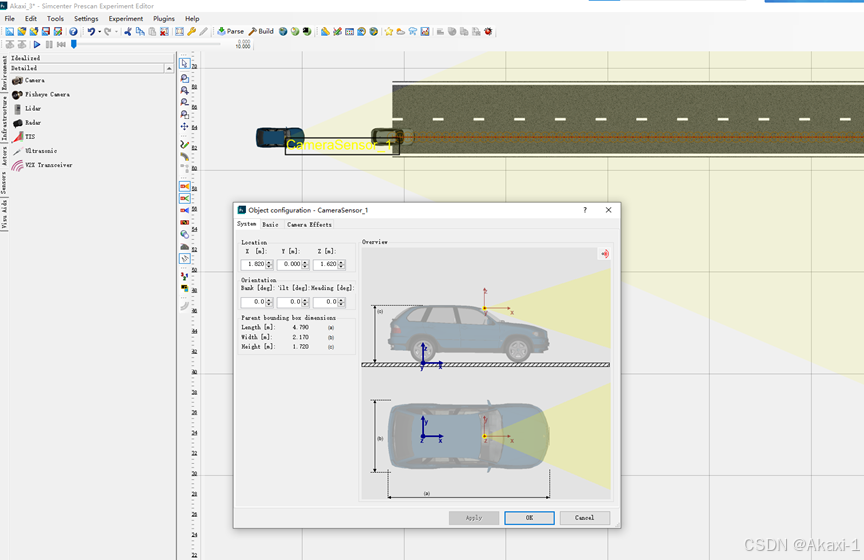

回到prescan给主车加上摄像头：

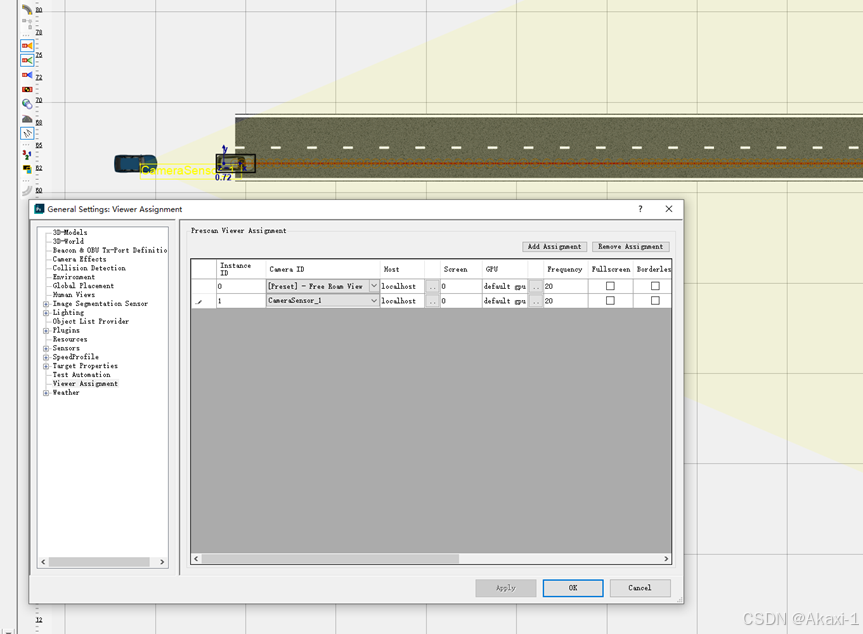

并且为主车添加viewer:

再次build打开matlab即可看到两辆车：

2.2 车辆速度曲线

点击前车edit

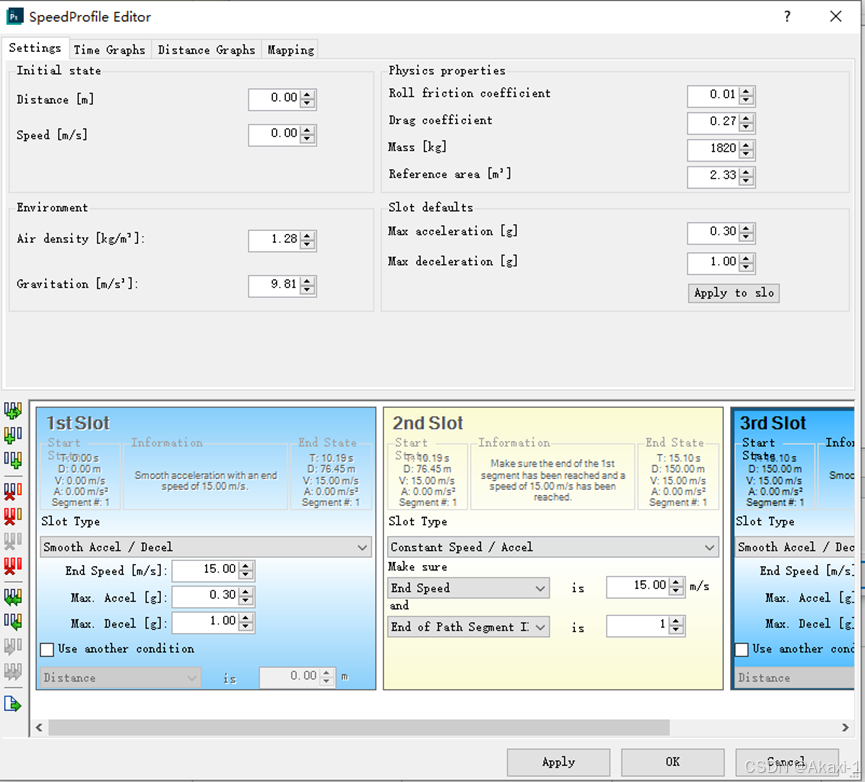

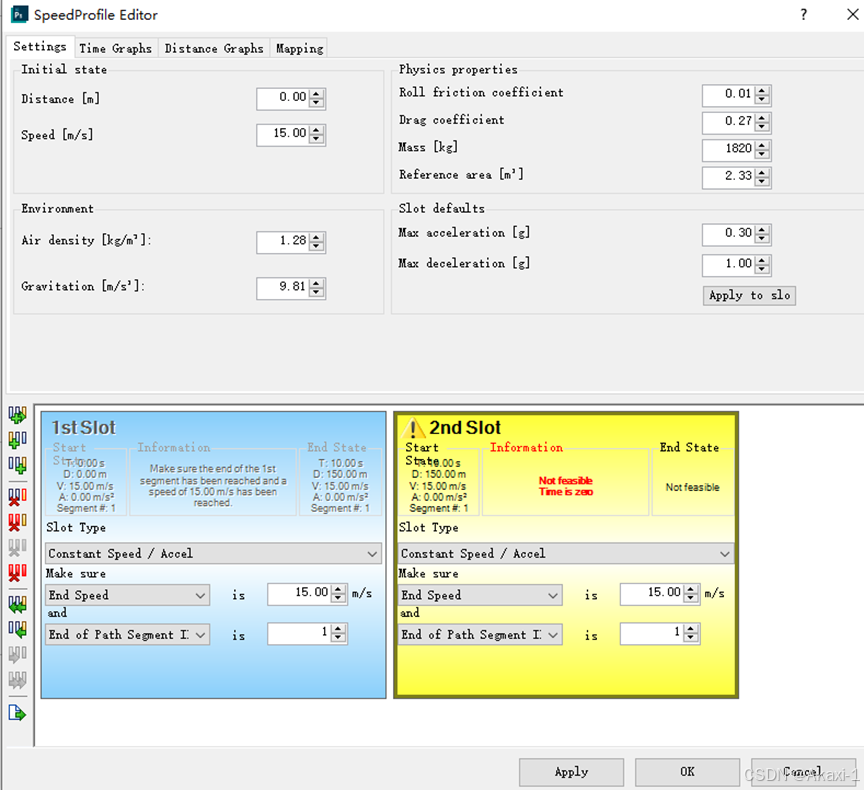

设置给前车的速度曲线

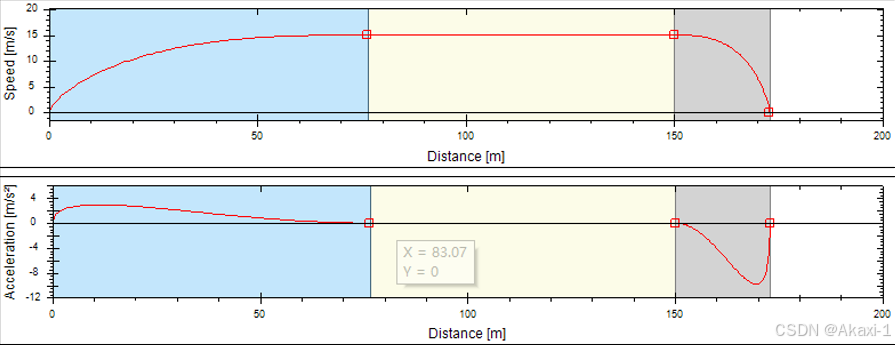

可以看到前车的速度是先加速再匀速在减速，符合任务要求。

2.3 前车速度引出

回到matlab，点击前车：

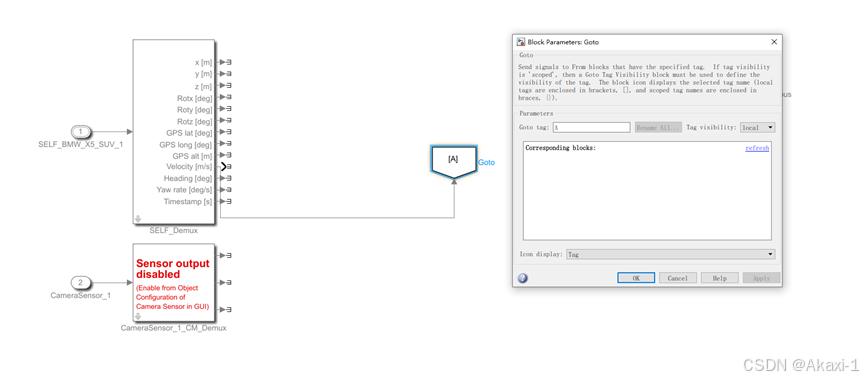

拖动前车的速度输出，并且双击添加goto模块

goto取个别名叫v_qian

并且将变量改为全局变量

2.4 主车PID控制

我们需要搭建这样的模块：

需要点击主车

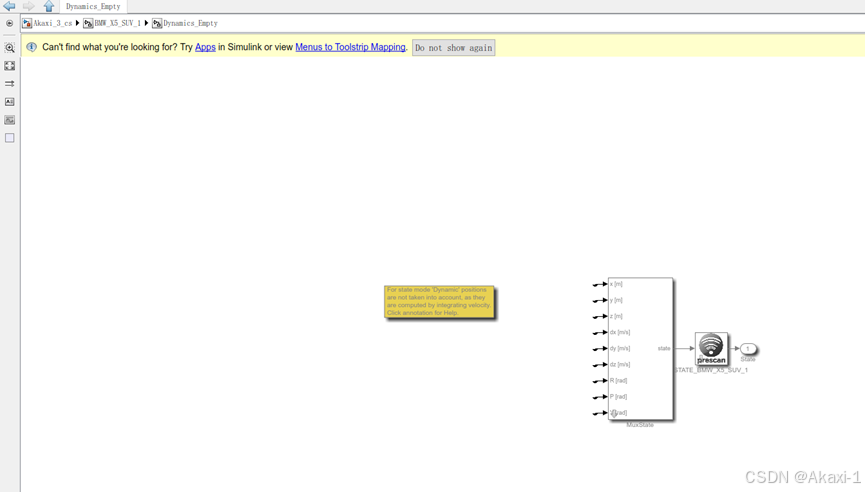

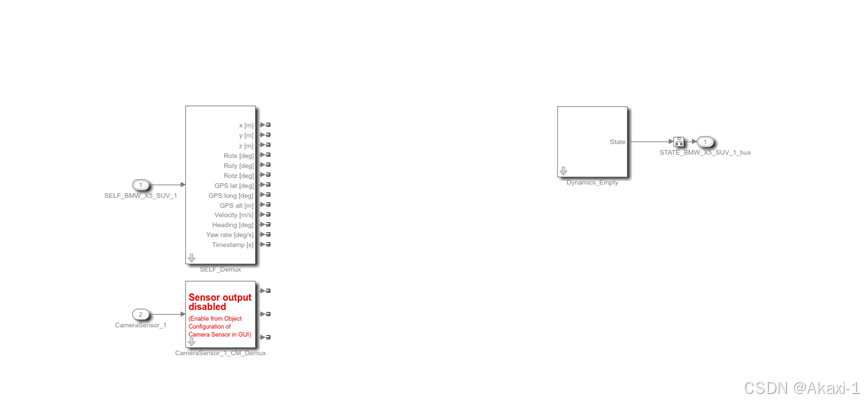

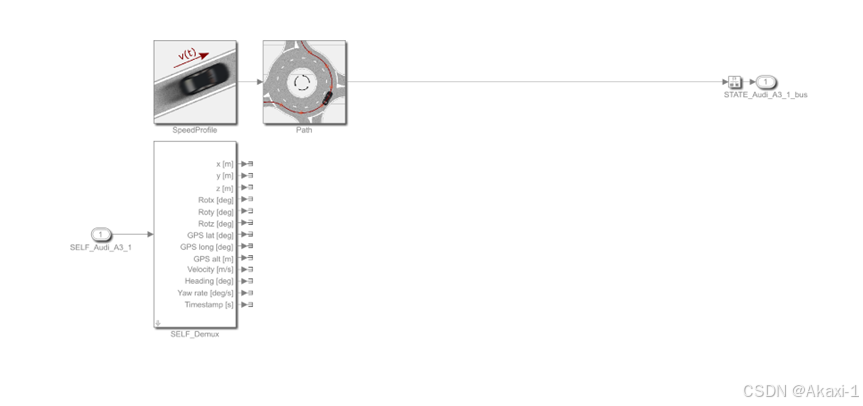

然后点击下箭头，进入此界面：

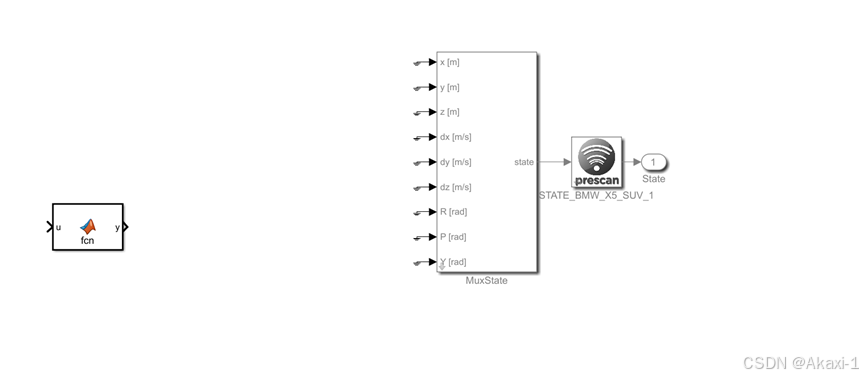

添加函数模块：

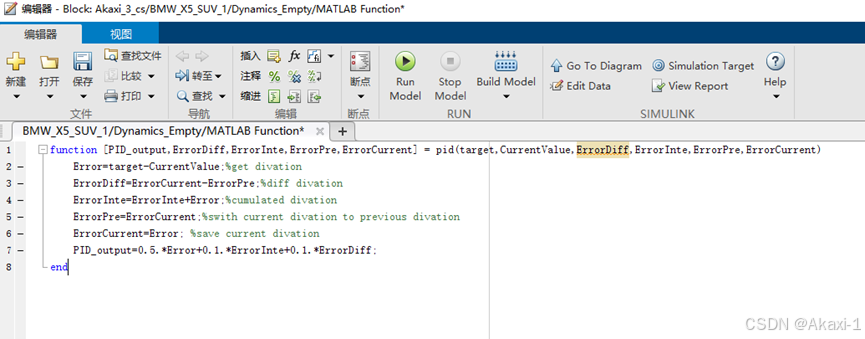

添加pid代码

function [PID_output,ErrorDiff,ErrorInte,ErrorPre,ErrorCurrent] = pid(target,CurrentValue,ErrorDiff,ErrorInte,ErrorPre,ErrorCurrent)
    Error=target-CurrentValue;%get divation
    ErrorDiff=ErrorCurrent-ErrorPre;%diff divation
    ErrorInte=ErrorInte+Error;%cumulated divation
    ErrorPre=ErrorCurrent;%swith current divation to previous divation
    ErrorCurrent=Error; %save current divation
    PID_output=0.5.*Error+0.1.*ErrorInte+0.1.*ErrorDiff;
end

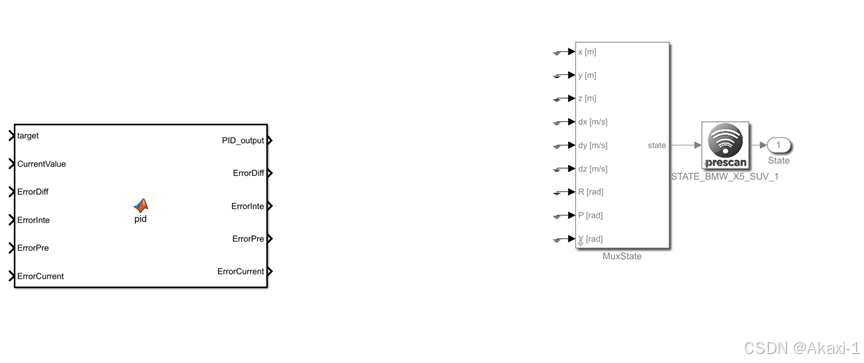

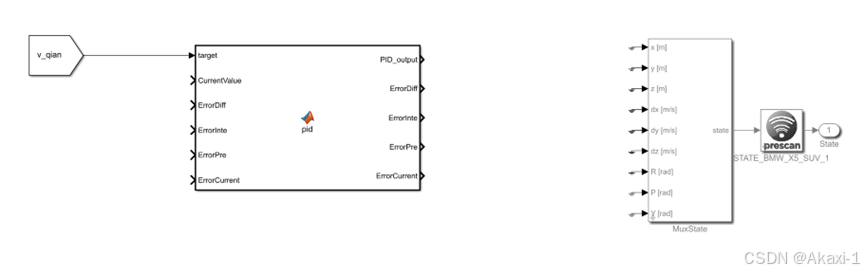

可以看到pid模块：

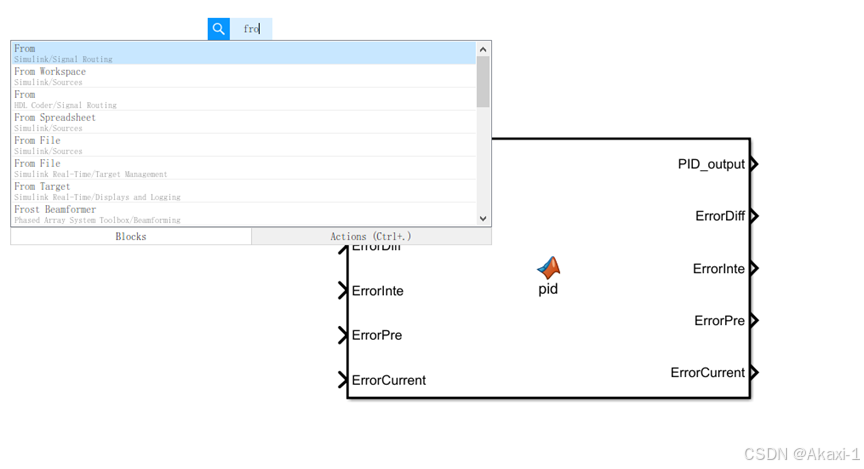

从前车引入速度：（from模块）

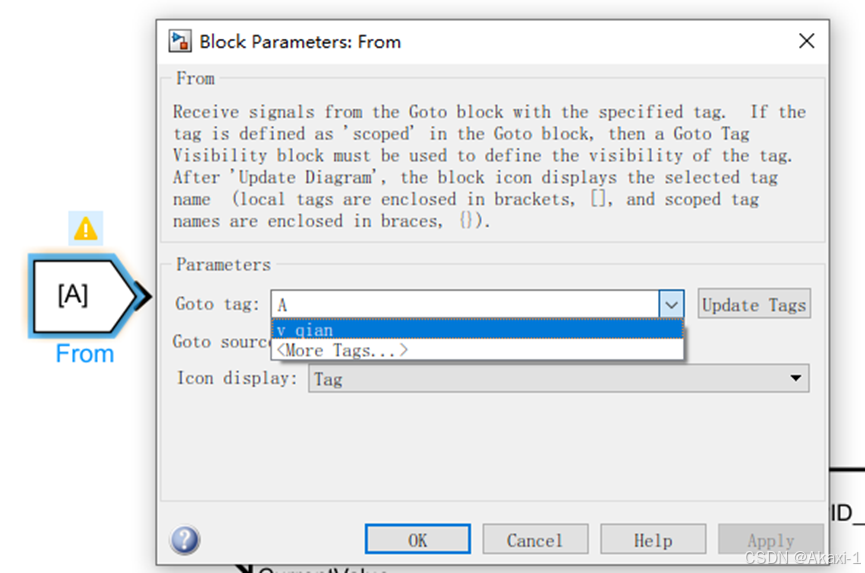

引入v_qian

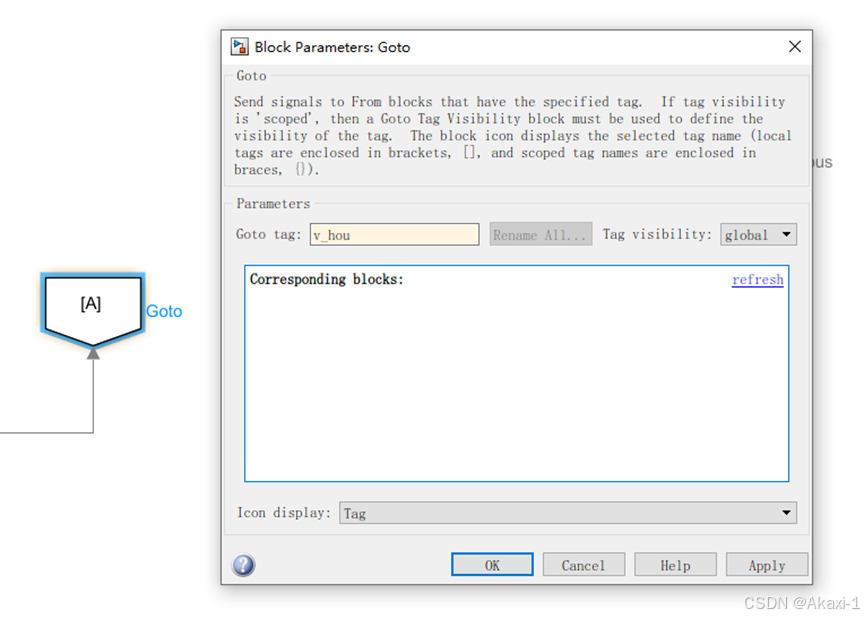

给主车也添加goto：

变量名v_hou，全局变量，引入到currentvalue

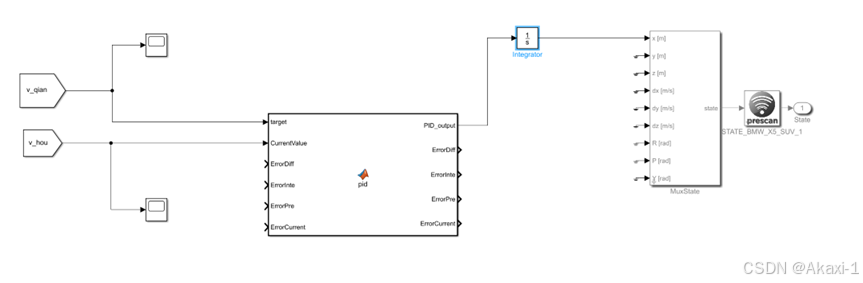

并且添加示波器scolpe，然后引入积分模块integrator，在pid速度输出拉一条线给x主车的距离输出

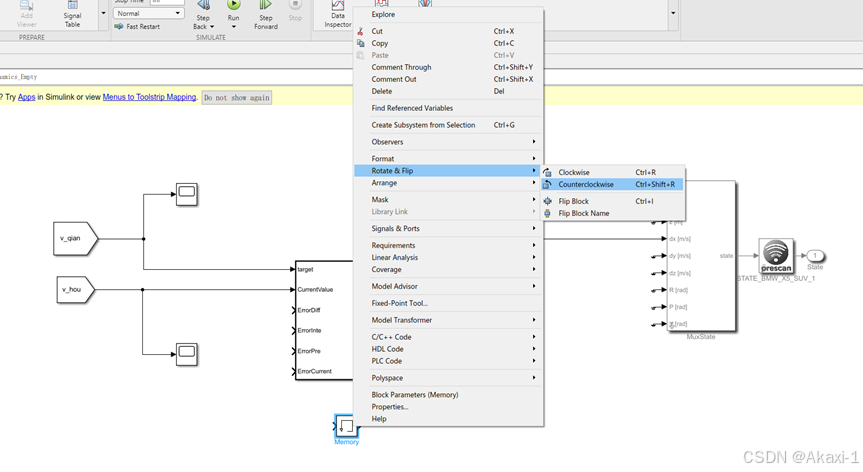

然后添加memory模块，连线，可以反转一下：

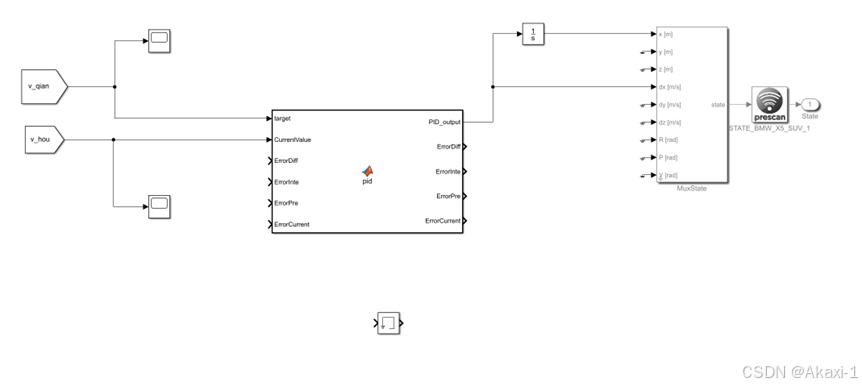

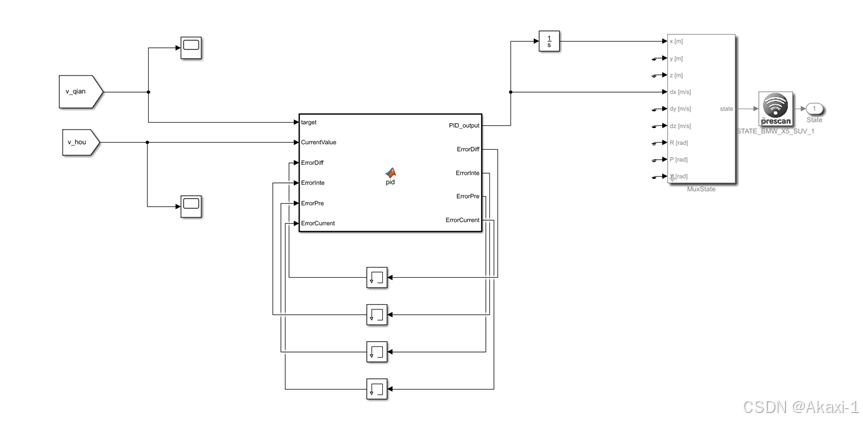

最后连线：

2.5 仿真测试

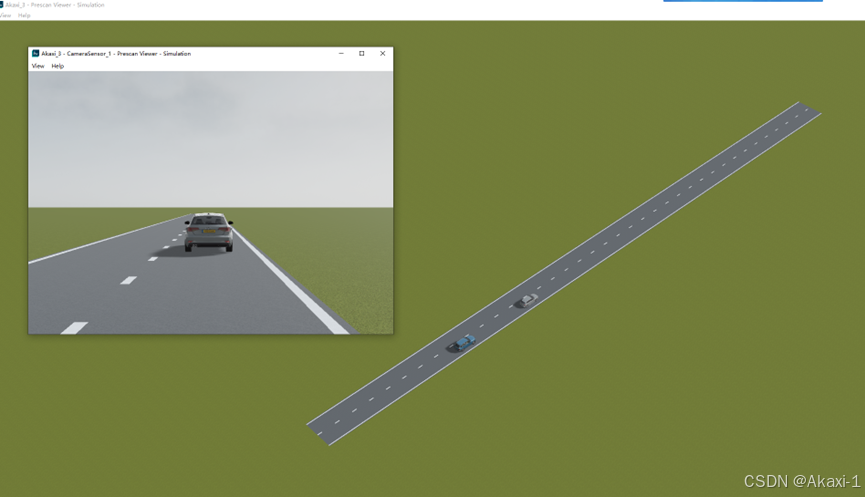

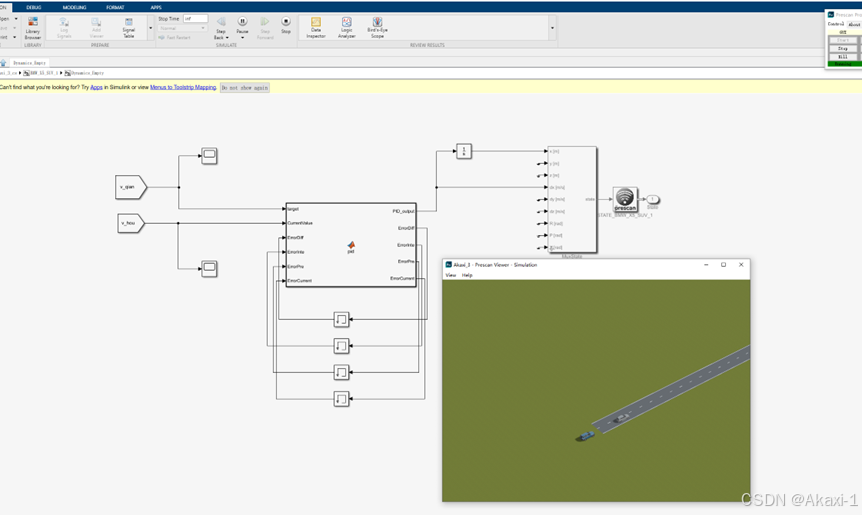

点击run，可以看到pid控制成功：

三、另外信息

3.1 前车变换车道

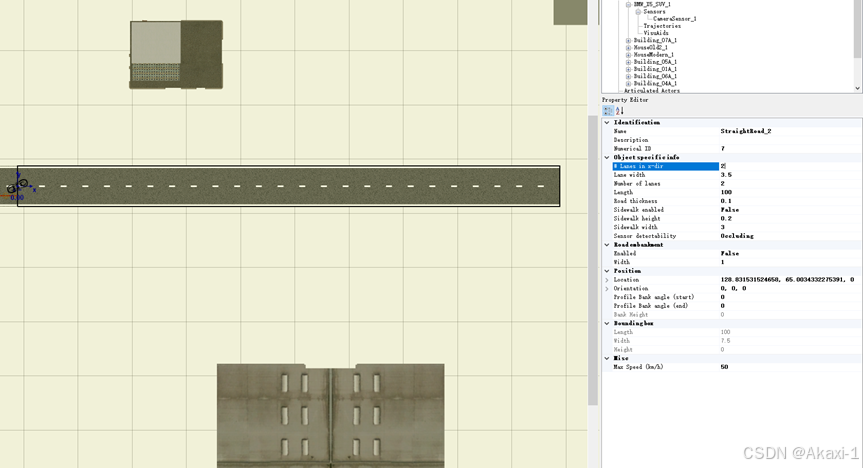

额外添加一条车道，并且将后面的车道设置成2，这样两条道路都是右行

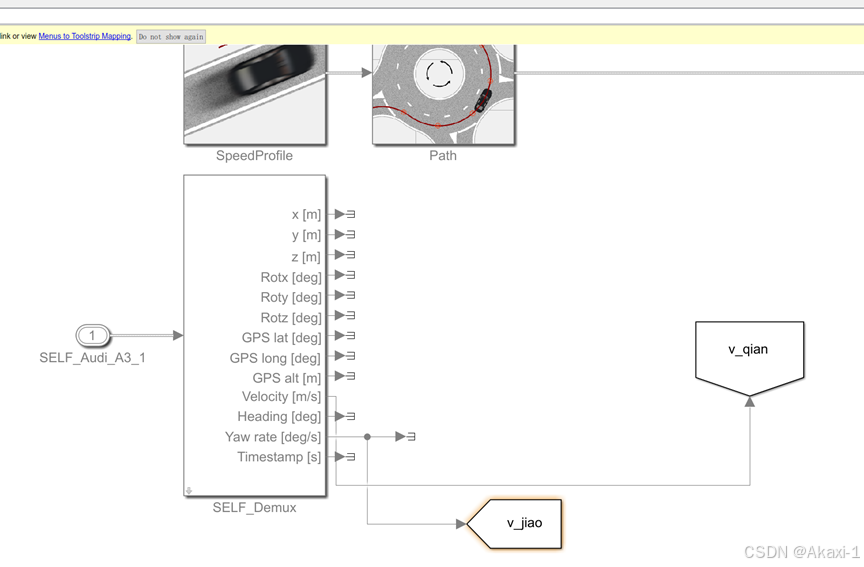

前车goto角速度：

3.2 十字路口红绿灯控制（matlab代码 + prescan仿真）

构建一个十字路口，主车停于红绿灯前，初始情况下是黄灯。构建红绿灯变换逻辑，使红灯10秒、绿灯10秒、黄灯3秒，自动循环变化。

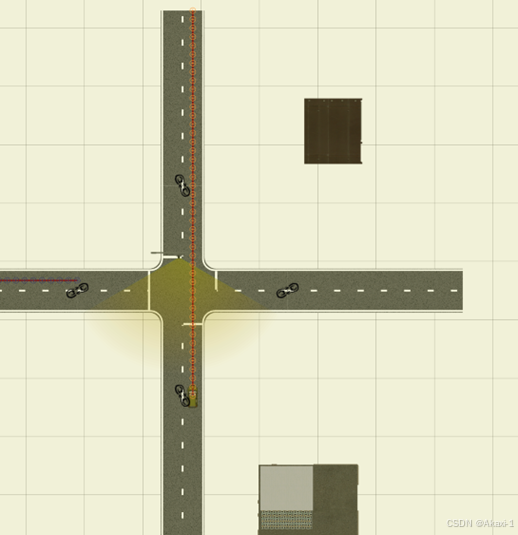

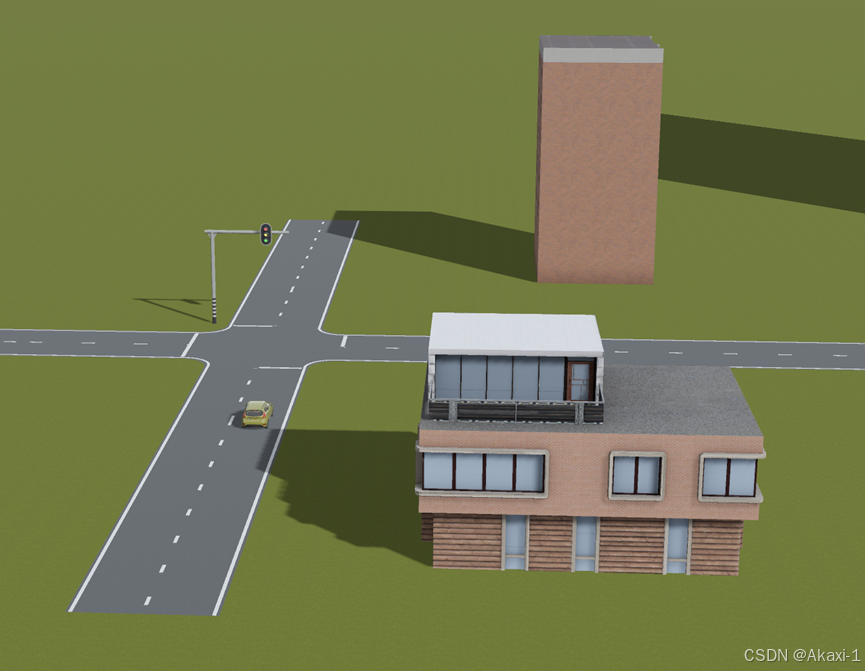

画图并且添加车辆、车轨迹、红绿灯：车停在红绿灯前面

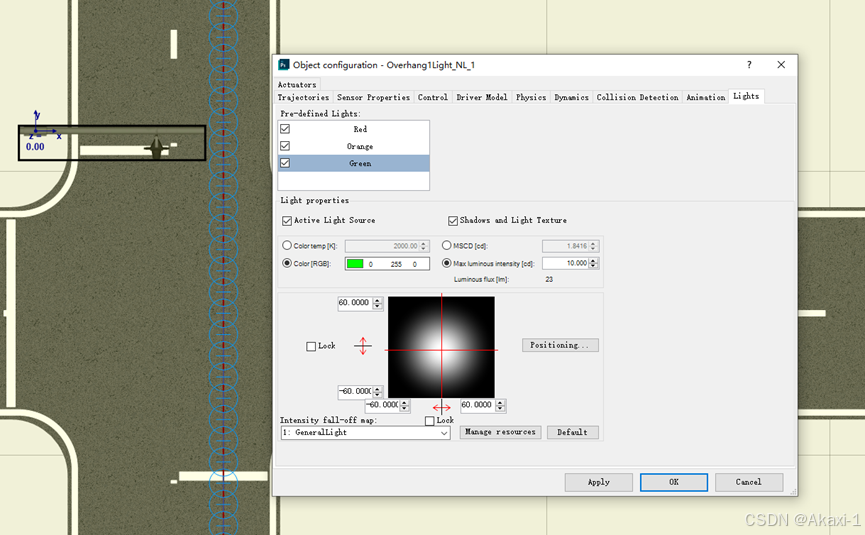

并且把红绿灯的三个灯颜色打开

现在红绿灯是全亮，没有代码逻辑：

在matlab中打开，并且重新生成：

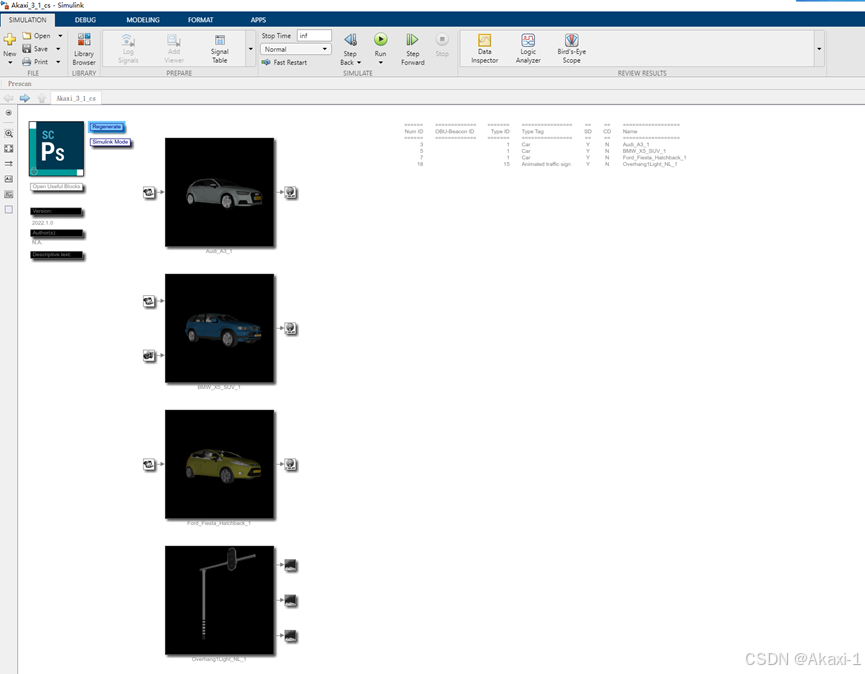

可以看到我的主车和红绿灯，然后点击红绿灯模块：

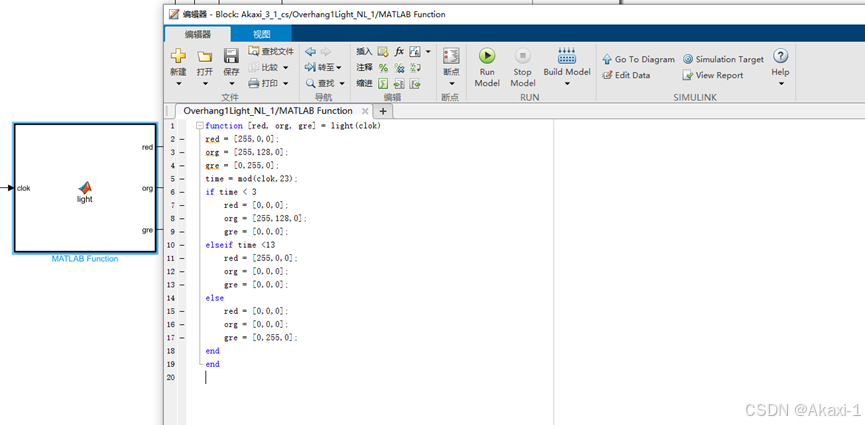

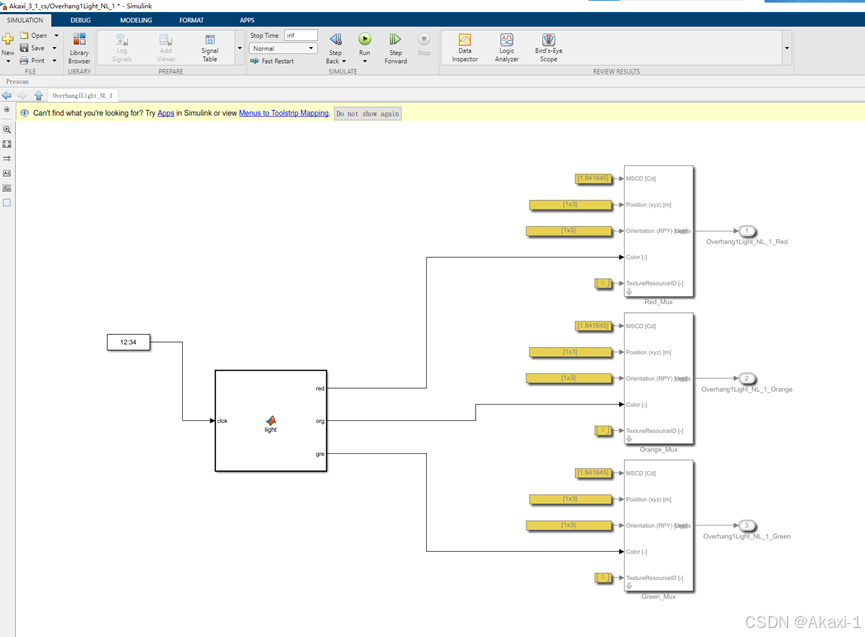

添加数字时钟与函数模块，并且编程：

function [red, org, gre] = light(clok)
red = [255,0,0];
org = [255,128,0];
gre = [0,255,0];
time = mod(clok,23);
if time < 3
    red = [0,0,0];
    org = [255,128,0];
    gre = [0,0,0];
elseif time <13
    red = [255,0,0];
    org = [0,0,0];
    gre = [0,0,0];
else
    red = [0,0,0];
    org = [0,0,0];
    gre = [0,255,0];
end
end

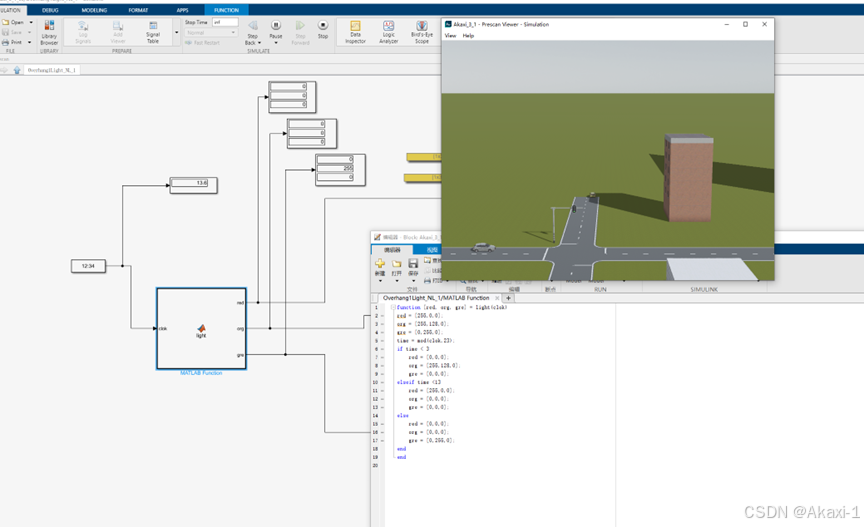

仿真测试：

可以看到红绿灯正常循环显示~~~

----------------------------------------------------------------------------------------------------
