在传统数据中心网络中，每个网卡的两个端口通过一根连接到 ToR 交换机的电缆/光纤进行汇聚，称为单 ToR 设计（目前大多数云提供商广泛使用）。然而，单ToR设计非常容易受到交换机/链路故障的影响，严重影响LLM训练。

非堆叠双ToR设计将每个网卡的两个端口以主-备方式连接到不同的ToR。这两个端口配置相同的IP和媒体接入控制（MAC）地址。如果一个ToR（或一个端口）宕机，另一个仍可继续工作。此外，由于同一网卡中的两个端口共享相同的队列对 （QP） 上下文，流量切换不会导致活动流的中断，并对上层应用透明。

然而，这样的设计引入了一个新的挑战：如何在没有直接连接的情况下同步两个不同的ToR的状态？应对这个挑战并不容易。在已有的堆叠双ToR方案中，由于两个ToR通过一个链接直接连接，它们可以通过直接链接协商一个共享的sysID。这使得主机可以通过链路聚合控制协议 （LACP） 与叠加式双 ToR 交换机进行通信。然而，因为我们想要消除ToR之间的直接链接，使它们相互独立，这意味着它们不能再使用 LACP 进行协商。因此，我们需要设计一种新的技术，通过一种隐式方法来“伪装”两个ToR，使主机可以通过LACP与双ToR进行通信。

构建非堆叠双 ToR 并不容易，因为我们必须确保在 LACP 协商过程中，双 ToR 交换机使用相同 的 MAC 地 址 和 不 同 的portID。我们与交换机供应商深 度 合 作，实 现 了 定 制 的LACP 模 块 ， 以 实 现 这 一目标。

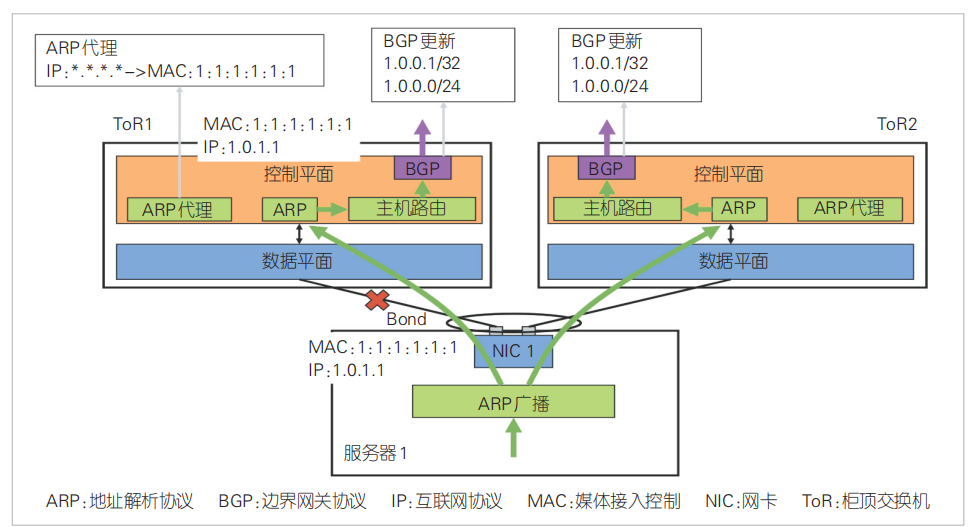

主 机 能 够 通 过 将 每 个ARP 消息复制到 NIC 上的两个端口的方法来同时更新两个 ToR 上的 ARP 信息。到目前为止，所有主流的主机和交换机都能支持该非堆叠双ToR方案。

一、构建容纳千卡规模的一层网络

如图所示，我们在高性能网络 （HPN） 中使用了最新的51.2 Tbit/s以太网单芯片交换机。在Tier1 （一个Segment）中，每个交换机具有128个可用加8个备用的200 Gbit/s下行端口和60个上行的400 Gbit/s端口。这种设计确保了接近1:1的超额预订 （实际上是1.067:1）。每个ToR交换机保留8个备用下行端口。我们使用这些端口连接备用主机，可以在主机端故障时快速更换主机。

1） 单芯片交换机。ToR交换机的带宽容量直接决定了同一Tier1网络中GPU的数量。业界已经有支持更高带宽容量的多芯片框式交换机[6]。然而，阿里云在操作数据中心网络方面的长期经验表明，和单芯片交换机相比，多芯片框式交换机引入了更多的稳定性风险。具体来说，我们线上实际运营的单芯片交换机数量是多芯片交换机的32.6倍。相反，多芯片交换机遇到的关键硬件故障总数比单芯片交换机高3.77倍。根本原因在于多芯片交换机是一个分布式的交换系统。内部结构、芯片间相互作用、芯片与CPU 的通信故障都会导致整体关键故障。因此，我们决定对所有新设计的网络架构都采用单芯片交换机。

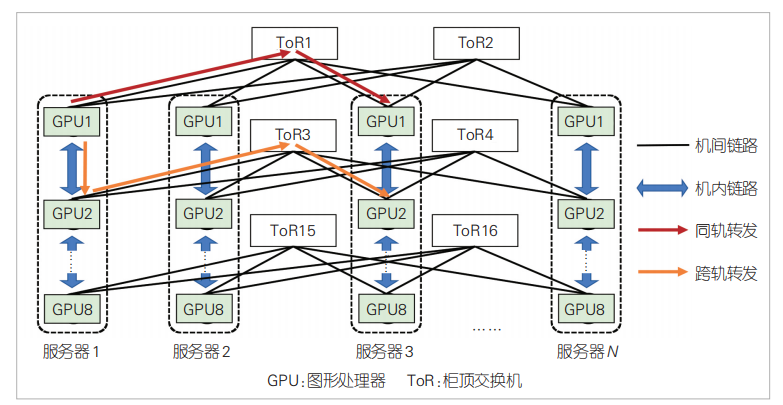

2） 多轨组网。主机内的8个GPU通过高带宽的主机内网络进行连接。虽然不同类型的GPU的主机内网络带宽不同，但是它比 NIC 提供的 2×200 Gbit/s 带宽高出 4～9 倍。NVIDIA 是第一个提出多轨组网设计的，此种网络设计已经广泛应用于训练集群中。在多轨组网中，同一铁路中的NIC通过同一套非堆叠交换机进行连接。不同轨道的NIC可以通过主机内+主机间转发的组合进行通信。例如，在图中，如果服务器1中的GPU1想要与服务器3中的GPU2进行通信，转发路径为：服务器1的GPU1→服务器1的GPU2→ToR3→服务器3的GPU2。

二、构建容纳万卡规模的二层网络

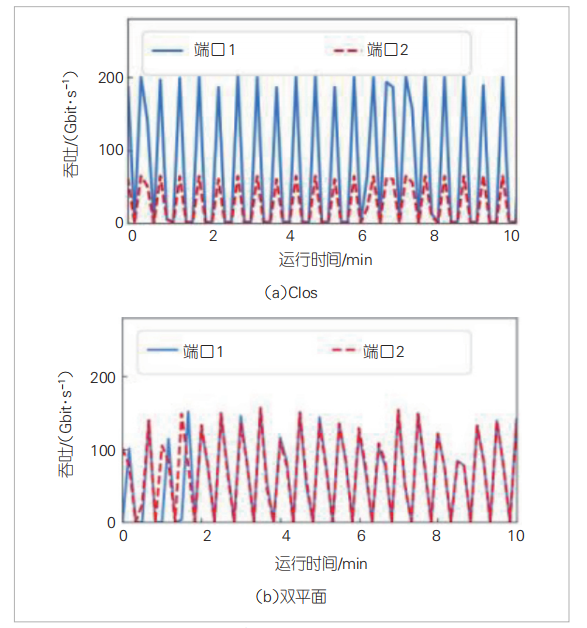

在 Tier1 网络中使用双 ToR，在 ToR 和聚合交换机之间简单部署典型的Clos拓扑结构，仍会存在哈希偏极化。在下行方向，双ToR设计导致存在2个可达下一跳，这引起了从60个聚合交换机到2个ToR交换机的高度收敛的流量。图（a）展示了双ToR设置中两个下行端口的出口流量，流向同一网卡。我们对在生产环境中运行的GPT-3 175B的实际训练作业期间进行了测量。这两个端口的负载显著不同（吞吐量的差别高达3倍）会降低训练性能。

为了避免负载极端不均问题，我们需要在一个Pod中消除哈希偏极化。如图（b） 所示，在双平面设计中，每个双ToR设置中的ToR交换机被分为两个独立的组。有了这个设计，一旦一个流进入 ToR 中的任何一个上行链路，其在Pod内的转发路径就完全确定了。因此，在Pod中，哈希偏极化被完全消除了。部署双平面设计后，不同端口的输入流量变得更加均匀，而在ToR下行端口的队列长度减少了91.8%。实际测试表明，双平面设计为跨段流量贡献了高达71.6%的性能优化。通过对512个GPU同时运行4个AllReduce 作业的测试，这种优化的路径选择可以将集体通信性能提升34.7%。

由于双平面设计，当搜索不相交路径时，我们只需搜索每个ToR交换机中的链路（即最多搜索60条链路），这样大大减少了时间消耗。HPN能够减少1或2个数量级的计算复杂性。

更重要的是，当发生故障时，主机只需要从ToR交换机那里获得新的等价多路径（ECMP）组，并重新计算不相交路径（而不是在全局控制器中维护来自不同层的ECMP组）。

双平面设计带来了另一个重要的好处：在ToR和聚合之间减少了一半的链路连接。这使得聚合交换机可以支持同一Pod中更多的Segment。因此，Tier2网络的规模翻了一番。另外，我们设置了聚合-核心的收敛比为15:1，并额外增加了聚合交换机上87.5%的端口，用于容纳更多的Segment。最终，我们实现了将15 000卡放置在同一Pod中，并为每个GPU提供了400 Gbit/s的网络接入能力。

三、HPN性能评价

我们通过阿里云自主研发的大模型在集群上的训练效果来充分展示HPN所带来的性能提升。这个模型的训练采用了2 300多个GPU（超过288台服务器）。

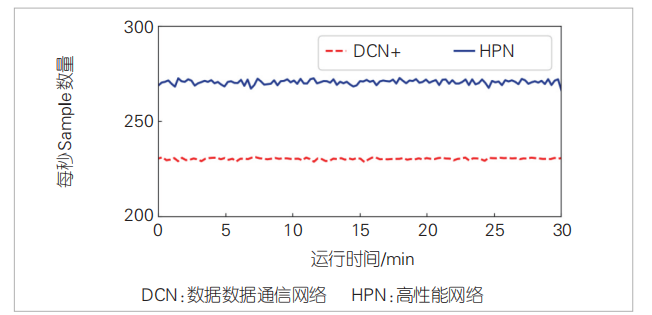

该 大 模 型 最 初 是 在 数 据 通 信 网 络（DCN+） 上进行训练，然后迁移到HPN上。在DCN+中，训练任务使用了19个Segment，而在 HPN 中，训练任务只需要3个Segment。我们观察到，迁移后性能会显著提升。图显示，端到端训练性能提高了14.9%以上。这种端到端的性能提升在实际生产环境中具有很大的价值。考虑到整个训练集群的构建可能会花费数十亿美元，14.9%的性能提升则可带来显著的成本节省。聚合交换机承载跨 Segment 流量，其统计数据直接反映网络状态。根据图8显示，跨Segment流量平均减少了37%。较少的跨Segment流量使得网络中的拥塞大幅下降。图9展示了聚合交换机下行链路队列长度分布。在DCN+中，大流量和哈希冲突不断积累队列长度；而在HPN中，该问题在很大程度上得到了解决。
