WD5030 系列大电流 DC-DC 芯片详解：高性能电源解决方案
在现代电子设备中，高效稳定的电源管理是确保系统可靠运行的关键。WD5030 系列作为一款高性能同步降压 DC-DC 转换器，凭借其宽电压输入范围、大电流输出能力和卓越的转换效率，在工业控制、车载电子和分布式电源架构等领域获得了广泛应用。本文将全面解析 WD5030-8A/10A/15A 系列芯片的技术特性、应用场景及设计要点。
芯片概述与核心优势
WD5030 系列是一款专为高功率密度应用设计的同步降压 DC-DC 转换器，采用先进的平均电流模式控制架构，能够提供 8A、10A 和 15A 三种不同规格的连续输出电流。该系列芯片最显著的优势在于其高达 96% 的转换效率，这一特性在大功率应用中可显著降低能源损耗，减少散热压力，延长设备使用寿命。
与市场上同类产品相比，WD5030 系列在效率、集成度和热性能方面表现突出。在典型的 12V 转 5V 应用场景中，其效率表现优于 TI LM2596 等传统转换器，尤其在高负载条件下优势更为明显。芯片采用 QFN55-20 封装形式，不仅尺寸紧凑有利于小型化设计，还具备优异的散热性能，热阻低至 40°C/W，确保在高功率运行时的稳定性。
关键电气参数与性能特性
WD5030 系列的电气参数设计充分考虑了工业和车载应用的严苛需求，其核心性能指标如下：
输入输出特性：
宽输入电压范围：7V 至 30V，支持过压保护至 38V，可适应工业设备常见的 12V 和 24V 电源系统
输出电压调节范围：1V 至 25V，通过外部反馈电阻网络实现精准调节
输出电压精度：±2% 的高精度输出，满足精密电路对电源稳定性的要求
最大输出电流：8A/10A/15A 三个等级，满足不同功率需求
效率与频率特性：
转换效率：典型工况下高达 96%
可编程开关频率：85kHz 至 300kHz 可调，通过 FS 引脚外部电阻设置
频率灵活性：FS 引脚浮动时默认 130kHz，外部电阻可设置至 300kHz，平衡效率与 EMI 需求
环境适应性：
工作温度范围：-40°C 至 150°C，适用于极端温度环境
静态电流：空载时仅 1.7mA，待机电流 2.2mA，有利于延长电池供电设备续航
封装与引脚功能详解
WD5030 系列采用 QFN55-20 封装，这种封装形式具有引脚短、寄生参数小的特点，有利于高频操作和散热。芯片的引脚布局经过优化设计，主要功能引脚定义如下：
电源与接地：1-3 脚和 PAD1 为 GND 接地；6-8 脚和 PAD2 为 VIN 电源输入，负责芯片主供电
功率路径：12-14 脚和 PAD3 为 SW 开关节点，连接外部电感实现能量转换
控制与反馈：16 脚 VFB 为反馈电压输入，通过电阻分压网络设置输出电压；19 脚 EN 为使能控制，内部上拉设计，悬空默认开启
保护与检测：17 脚 CSP 和 18 脚 CSN 分别为电流检测正负极，实现精确的电流限制；20 脚 FS 为频率设置端，通过外接电阻调整开关频率
特别值得注意的是，SW 引脚电压范围为 - 0.3V 至 VIN+0.3V，BST 引脚电压范围为 - 0.3V 至 VIN+7V，在 PCB 布局时需特别注意这些引脚的布线长度和阻抗匹配，以减少开关噪声干扰。
全面的保护功能设计
为确保在各种异常工况下的系统安全，WD5030 系列集成了多重保护机制，为电源系统提供全方位的安全保障：
过压保护 (OVP)：实时监测输出电压，超过预设阈值时迅速切断输出，防止后端电路受损
欠压锁定 (UVLO)：输入电压低于设定阈值时自动锁定，避免低压导致的系统异常
热关断保护：芯片温度达到 165°C 时启动热关断，温度降低后自动恢复，防止过热损坏
短路保护：检测到输出短路时立即限制输出电流，并进入 Hiccup 模式，间隔 50ms 尝试恢复
过流保护：通过 CSP/CSN 引脚实现高精度电流检测，灵敏度达 25mV，快速响应过流事件
这些保护功能的协同作用，使 WD5030 系列在复杂工业环境中具有高度的可靠性和容错能力，大大提高了系统的整体安全性。
典型应用场景与电路设计
WD5030 系列的宽电压范围和大电流输出能力使其适用于多种应用场景，包括但不限于：
工业电源系统：为 PLC、DCS 等控制设备提供稳定电源
车载电子设备：适应汽车 12V 电源系统的各类车载电器
分布式电源架构：数据中心、服务器的电源模块
LED 驱动电路：大功率 LED 照明系统的恒压供电
电池供电设备：便携式仪器的高效电源转换

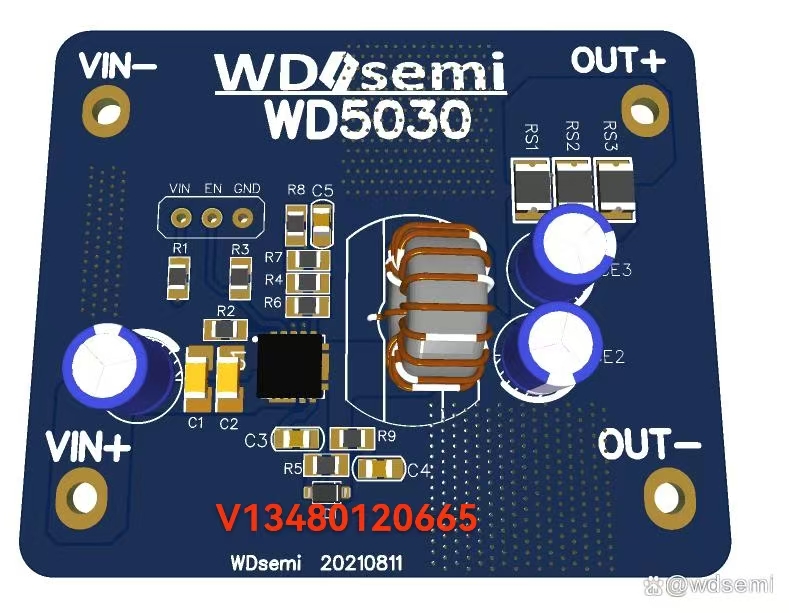

基础应用电路设计
单路输出设计：
输入电容：推荐使用 22μF 低 ESR 电容，过滤输入侧噪声
输出电容：470μF 低 ESR 陶瓷电容，减少输出纹波
反馈网络：采用 R1=24.9kΩ 和 R2=150kΩ 的电阻分压设置输出电压
双路并联设计：
对于超过 15A 的更大电流需求，可采用双芯片并联方案，需注意：
严格匹配两只芯片的外部电感和电容参数
确保 PCB 布局对称，减少电流不平衡
考虑增加均流电路进一步优化电流分配
关键元件选择指南
电感选择：
典型 12V/24V 输入、15A 输出应用推荐 6.8μH 电感
波纹电流控制在输出电流的 40% 左右（约 6A@15A 输出）
优先选择铁氧体磁芯材料，避免饱和问题
电容选择：
输入电容：低 ESR 类型，满足 RMS 电流要求（约为输出电流的 1/2）
输出电容：推荐 1000μF 低 ESR 陶瓷电容，降低输出纹波
考虑温度额定值，选择高于实际工作温度的元件
开关频率设置：
空间受限应用：选择 300kHz 较高频率，减小元件尺寸
效率优先应用：选择 85-130kHz 较低频率，降低开关损耗
与同类产品的性能对比
将 WD5030 与市场上几款主流同步降压转换器进行对比，可以更清晰地看到其优势：
特性
WD5030
TI LM2596
Maxim MAX7289
Infineon IR3892
输入电压范围
7V-30V
3V-40V
4.5V-60V
4.5V-28V
最大输出电流
15A
3A
10A
12A
转换效率
最高 96%
最高 88%
最高 95%
最高 94%
封装形式
QFN55-20
TO-220
QFN66
QFN4*4
保护功能
全面
基础
较全面
较全面

从对比数据可以看出，WD5030 在输出电流能力和转换效率方面表现优异，尤其适合对功率密度要求较高的应用。虽然输入电压范围不如某些竞品宽泛，但其 7-30V 的范围已能覆盖大多数工业和车载应用场景。
设计注意事项与 PCB 布局建议
为充分发挥 WD5030 系列的性能优势，设计过程中需注意以下要点：
散热设计：尽管芯片本身散热性能良好，高负载应用中仍建议：
增大 PCB 散热铜皮面积
在 PAD 焊盘下方设计散热过孔
考虑使用散热片辅助散热
布局优化：
功率路径（VIN-SW-VOUT）布线尽量短粗，减少阻抗
反馈网络（VFB）远离噪声源，建议采用屏蔽布线
输入输出电容尽量靠近芯片引脚，减少寄生电感
稳定性考虑：
严格按照数据手册推荐参数选择外部元件
进行环路稳定性测试，确保全负载范围内无振荡
验证极端温度下的性能，特别是低温启动特性
EMI 控制：
根据应用需求选择合适的开关频率
考虑在输入输出端增加共模电感
敏感电路与功率路径保持适当距离
总结与展望
WD5030-8A/10A/15A 系列大电流 DC-DC 芯片以其卓越的转换效率、全面的保护功能和灵活的应用特性，为中大功率电源转换需求提供了理想解决方案。其 96% 的高效率、15A 大电流输出和 - 40°C 至 150°C 的宽温工作范围，使其能够从容应对工业控制、车载电子等严苛环境的挑战。
随着电子设备功率密度的不断提升，WD5030 系列凭借其紧凑的封装设计和优异的热性能，在小型化、高可靠性要求的应用中展现出巨大潜力。无论是单路输出还是多芯片并联扩展，该系列芯片都能提供稳定可靠的电源转换，为各类电子系统的高效运行保驾护航。
对于工程师而言，WD5030 系列不仅简化了电源设计流程，还通过丰富的保护功能提高了系统可靠性，是一款值得在中大功率电源设计中优先考虑的高性能芯片解决方案。
