KP23111SGA 是原边控制（PSR）恒流/恒压功率开关，片内 800 V 三极管 + 谷底开通 + 多模式调制，SOP-7 封装，7.5 W 输出能力（5 V/1.5 A），恒压±3 %、恒流±5 %，空载<50 mW。一句话：做 手机充电器、小家电 USB 口、TWS 充电仓，想省光耦、省431、省同步整流，这颗芯片一次画板就能量产。


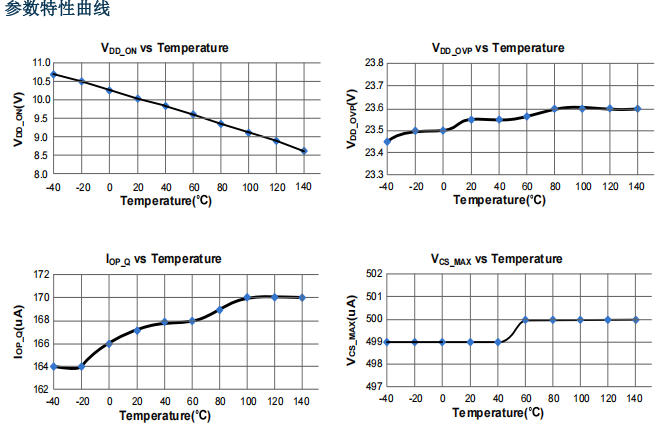

关键规格 60 秒速览

项目	数据	备注
拓扑	原边控制（PSR）反激	无光耦、无431
功率级	800 V 三极管	2 A 峰值电流
输出能力	7.5 W	5 V/1.5 A 典型
恒压精度	±3 %	全电压、全负载
恒流精度	±5 %	线损补偿内置
待机功耗	<50 mW	230 VAC 输入
开关频率	35 – 70 kHz	谷底锁定，无异音
保护	8 合 1	UVLO/OVP/OCP/OTP/SLP/线损/箝位/单点失效
封装	SOP-7	4.9×3.8 mm，4000 颗/卷

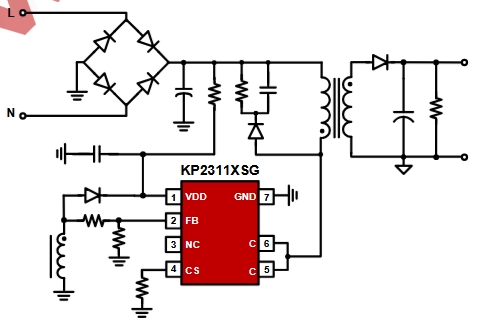

典型应用电路：10 颗料就能跑

场景：5 V/1.5 A 手机充电器，输入 90 – 265 VAC

BOM 清单（含 IC 共 10 颗）

• 贴片电阻 ×3（FB 分压、CS、线补）

• 贴片电容 ×2（VDD、输出）

• 二极管 ×2（副边、RCD）

• 变压器 ×1（EE13，Lp 1.2 mH）

• 压敏 ×1（浪涌）

• 芯片 ×1

实测数据

• 230 VAC 输入，5 V/1.5 A 输出，效率 80.2 %

• 空载输入功率 48 mW

• 输出纹波 120 mV

• 恒压精度 ±2.8 %（全电压）

• 恒流精度 ±4.5 %（0 – 1.5 A）

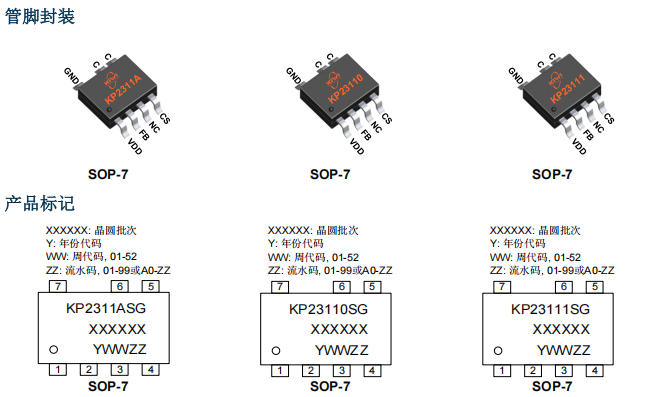

SOP-7 脚位与功能

Pin	名称	功能说明
1	VDD	芯片供电 9 – 21 V，内置 27 V 箝位
2	FB	原边消磁检测 + 输出 OVP/SLP
3	NC	悬空，PCB 打地可提升散热
4	CS	电流采样，200 mV 限流，450 ns LEB
5,6	C	800 V 三极管集电极，2 A 峰值
7	GND	芯片地，与采样电阻共地

四大黑科技，让精度不再“玄学”

    谷底锁定 + QR 模式

    自动寻找谷底开通，降低 EMI 6 dB，效率 +2 %，无异音。


    内置线损补偿

    根据负载电流自动抬升 50 – 200 mV，补偿 1 mΩ 线阻，远端电压仍 5 V。


    多模式调制

        重载：QR + 70 kHz
        中载：QR + 50 kHz
        轻载：Burst，待机 48 mW


    单点失效保护

    FB 上拉/下拉开路、RCS 开路、副边二极管短路/开路、变压器短路，全部进入打嗝重启，安规一次过。


变压器设计锦囊（5 V/1.5 A）

参数	推荐值	备注
磁芯	EE13	Ae 17 mm²
Lp	1.2 mH ±5 %	Ipks 2 A
Np	130 T	0.25 mm 线径
Ns	11 T	0.4 mm 线径
Na	9 T	VDD 16 V
气隙	0.08 mm	AL 75 nH/T²

选型速查表

型号	功率	输出	应用
KP2311ASG	5 W	5 V/1 A	TWS 充电仓
KP23110SG	5 W	5 V/1 A	小家电 USB
KP23111SG	7.5 W	5 V/1.5 A	手机充电器

总结：一句话记住 KP23111SGA

“800 V 三极管 + 谷底 QR + 线损补偿，7.5 W 单芯片 PSR，无光耦、无 431、无同步整流，10 颗料搞定 5 V/1.5 A，恒压±3 %、恒流±5 %，空载 48 mW。”
