概述、文件链接：

• 小白一枚，该项目的主要目的为学习了解开关电源，学习LTSpice仿真，学习电路板绘制、焊接，过程中有错误欢迎指正；
• 视频链接（视频有较详细的全过程，可以看看）：https://www.bilibili.com/video/BV12GnBznEgg

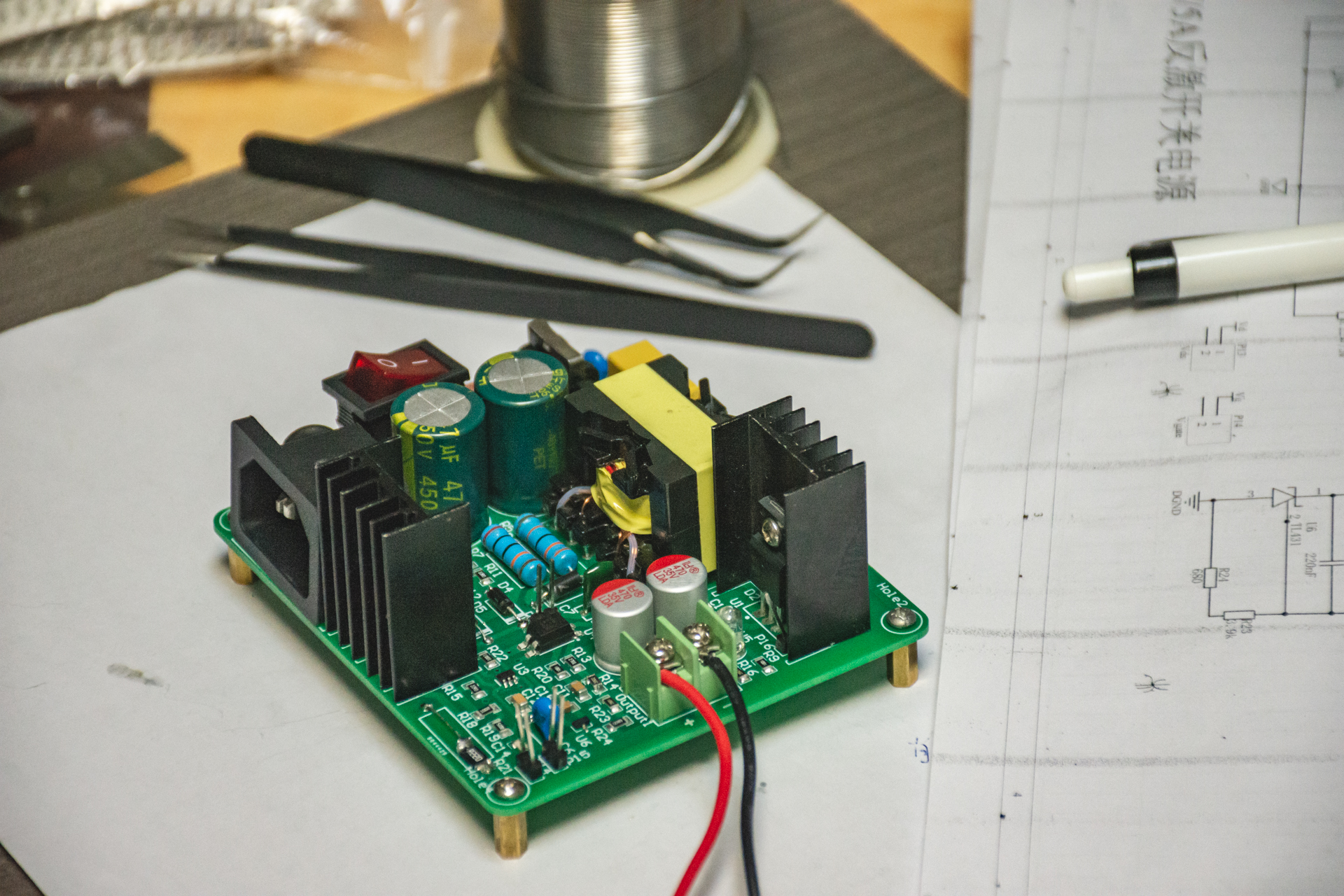

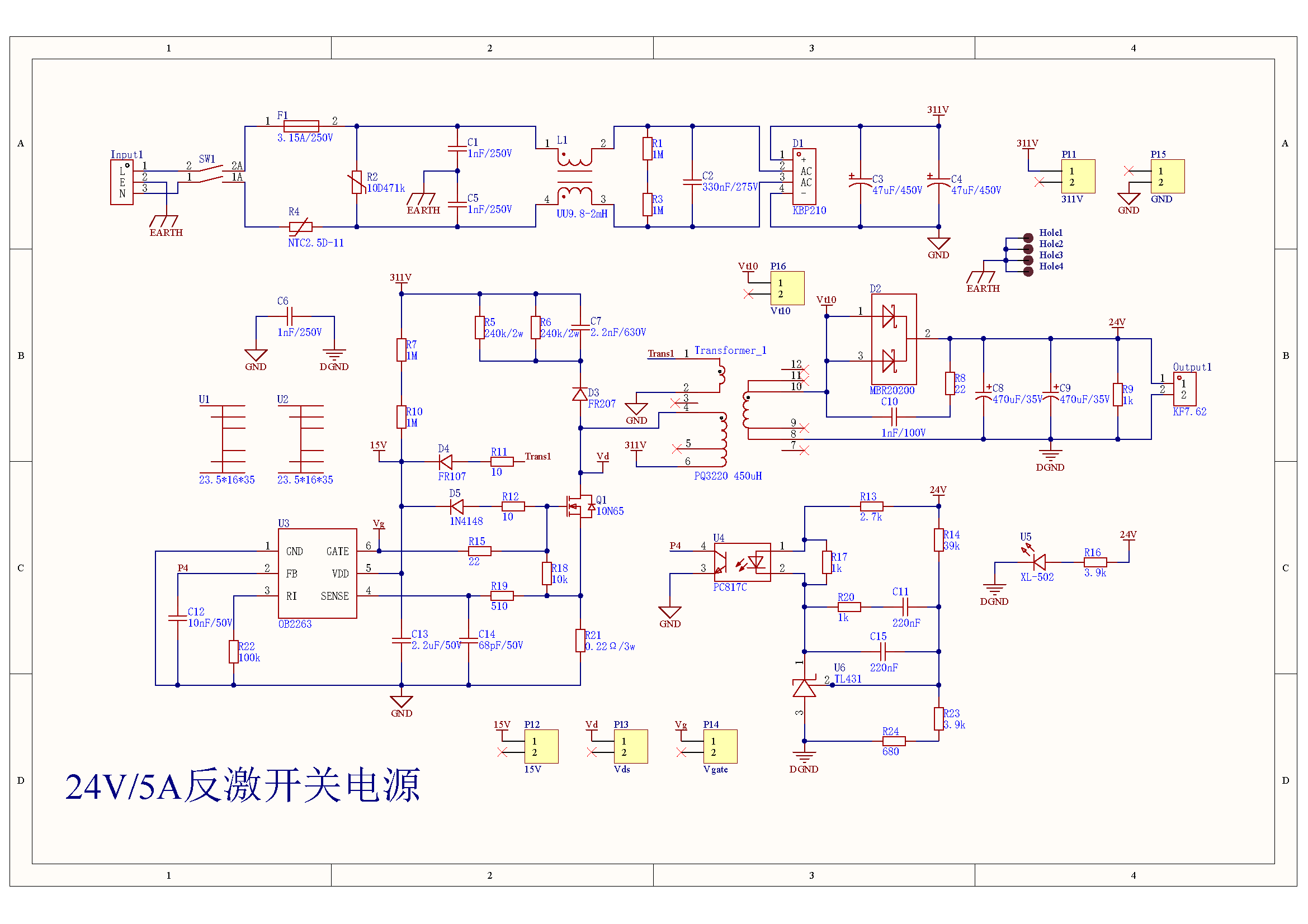

• 文件链接（电路图、PCB、仿真...）：https://gitee.com/ret2nuh/Flyback-Switch-Power-Supply-24V-5A

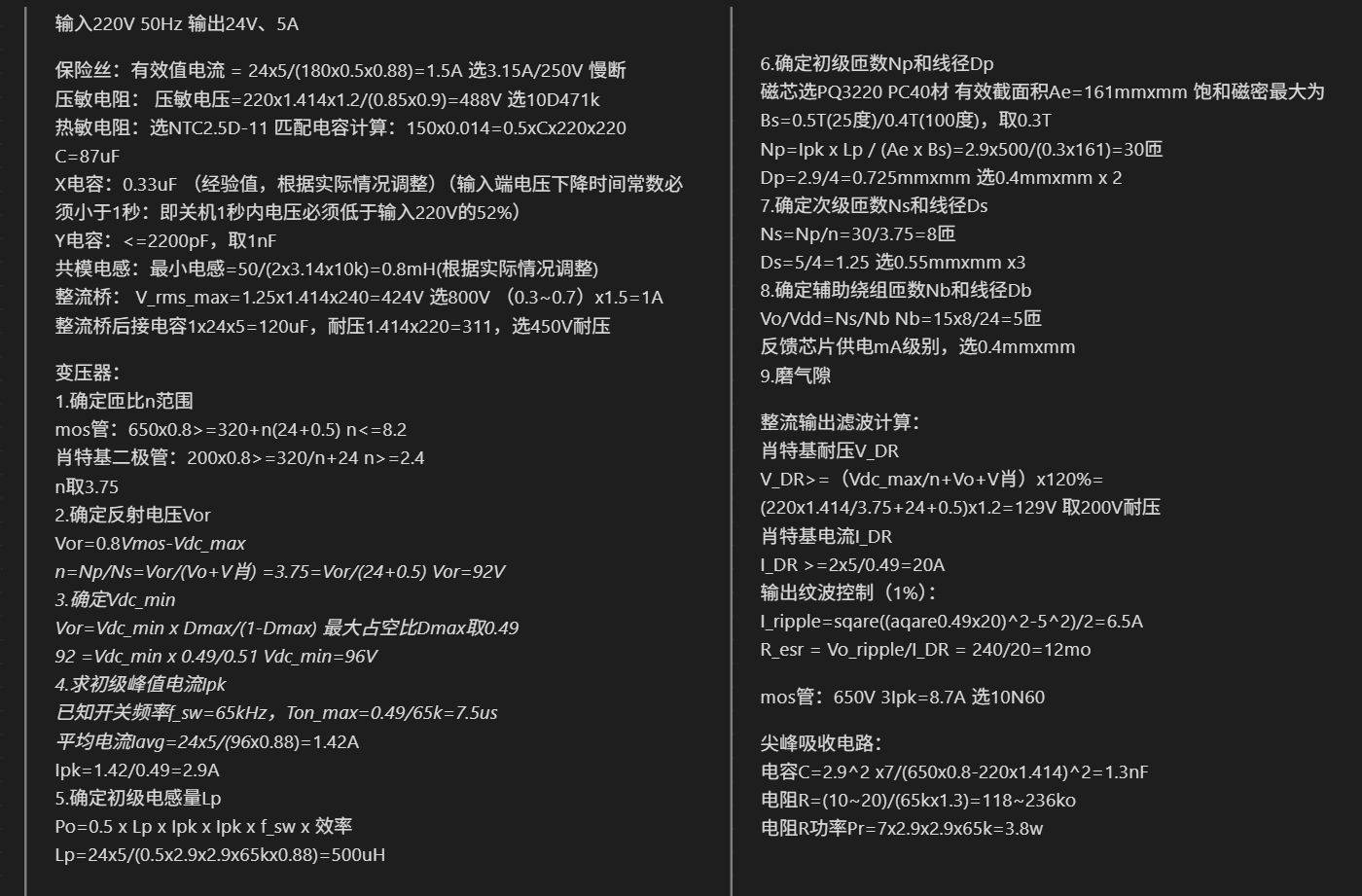

• 参数计算主要学习的B站Up主  开关电源分享  的分享，很详细，受益颇多；
• 选型依据：符合功能需求；尽量在淘宝一家店能买到；便宜；
• 高频变压器在淘宝直接买的，搜了一下24V/5A，有成品，经过计算符合需求，4块钱一个就下单了；
• 双面板，元器件单面焊接，捷配免费打样；
•
•
•
•

过程中所遇到的问题：

1. 开关闭合打火花，调整220V输入端线路布局后解决；
2. 整流桥输出正常，但滤波电容电压只有200V（应该311V），但似乎也能正常工作，Vds波形也正常，24V也能稳定输出；
3. 电容引脚打火花，一段时间后爆炸；
4. 电容爆炸导致整流桥和保险丝也损坏，更换后正常工作，电容两端电压也正常311V了；
5. 24V输出纹波很大，上下21-27V，15V芯片供电波动也很大，Vds无波形输出时间占很大一段，问题根源应该就是芯片供电问题，经检查接触问题：二极管接触不良，重新焊接后问题解决；
6. 没有相应设备，未测电源效率和不同负载动态变化时的电压电流情况；
7. 示波器无法保存图片；

结果查看：

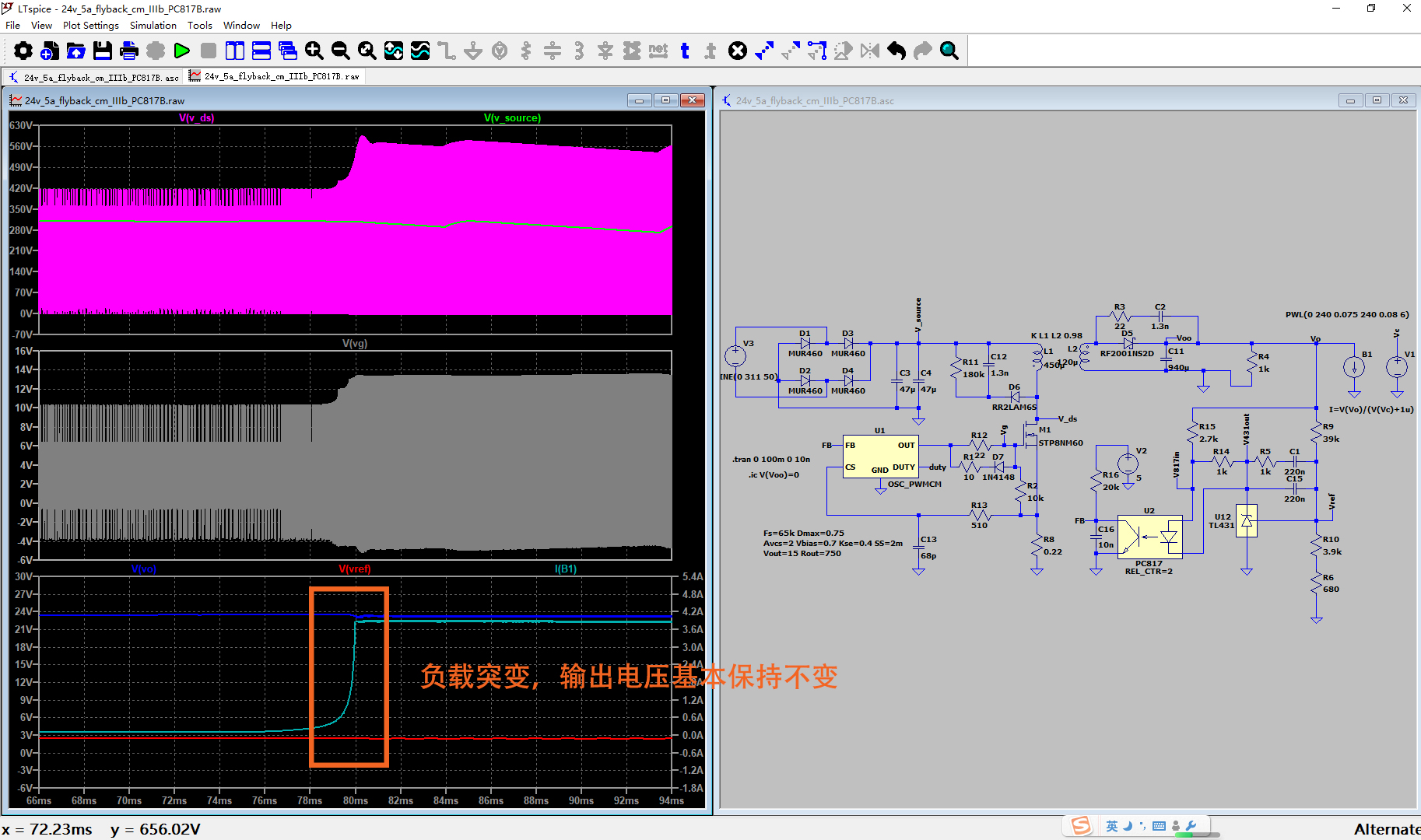

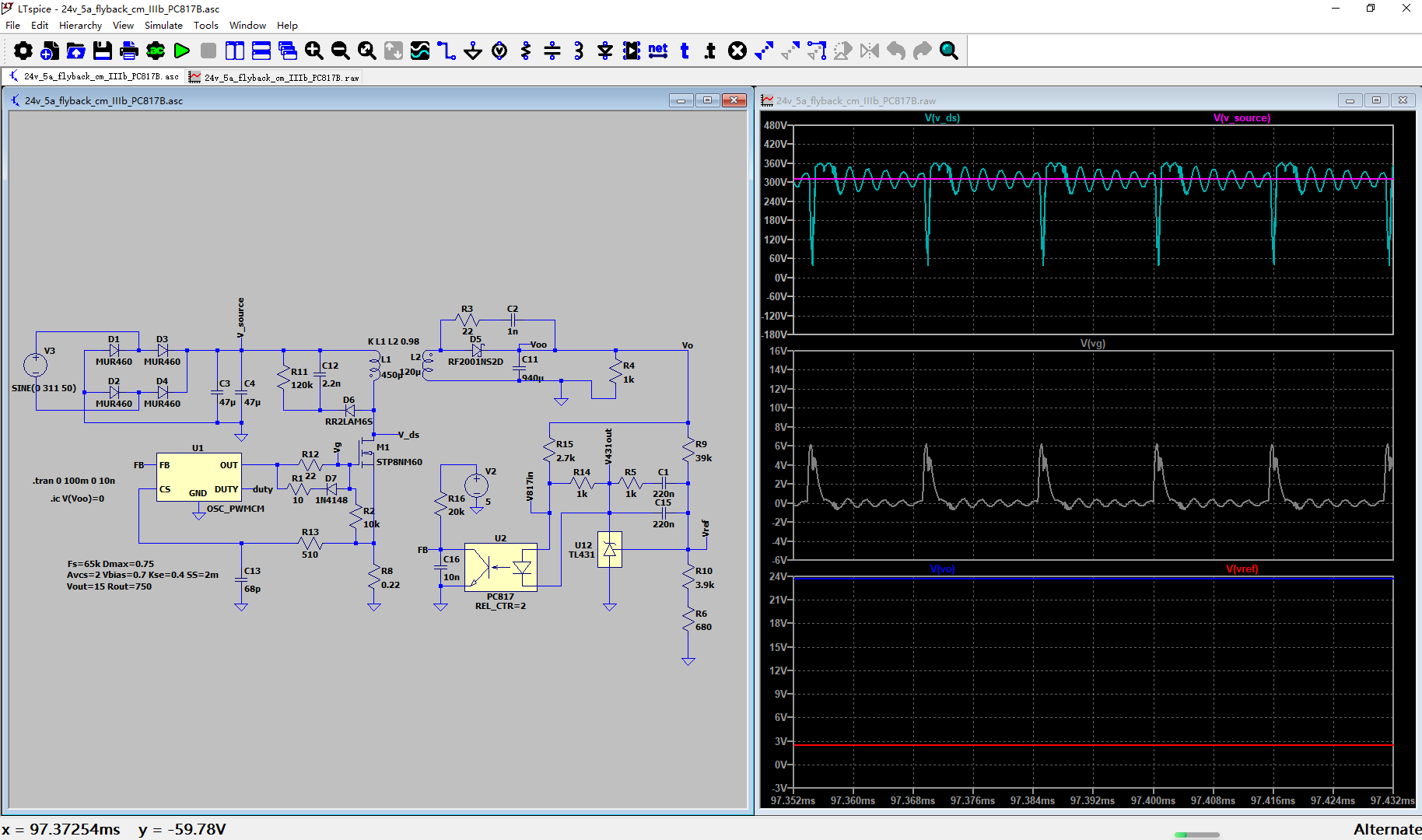

• 仿真：正常运行
•
•

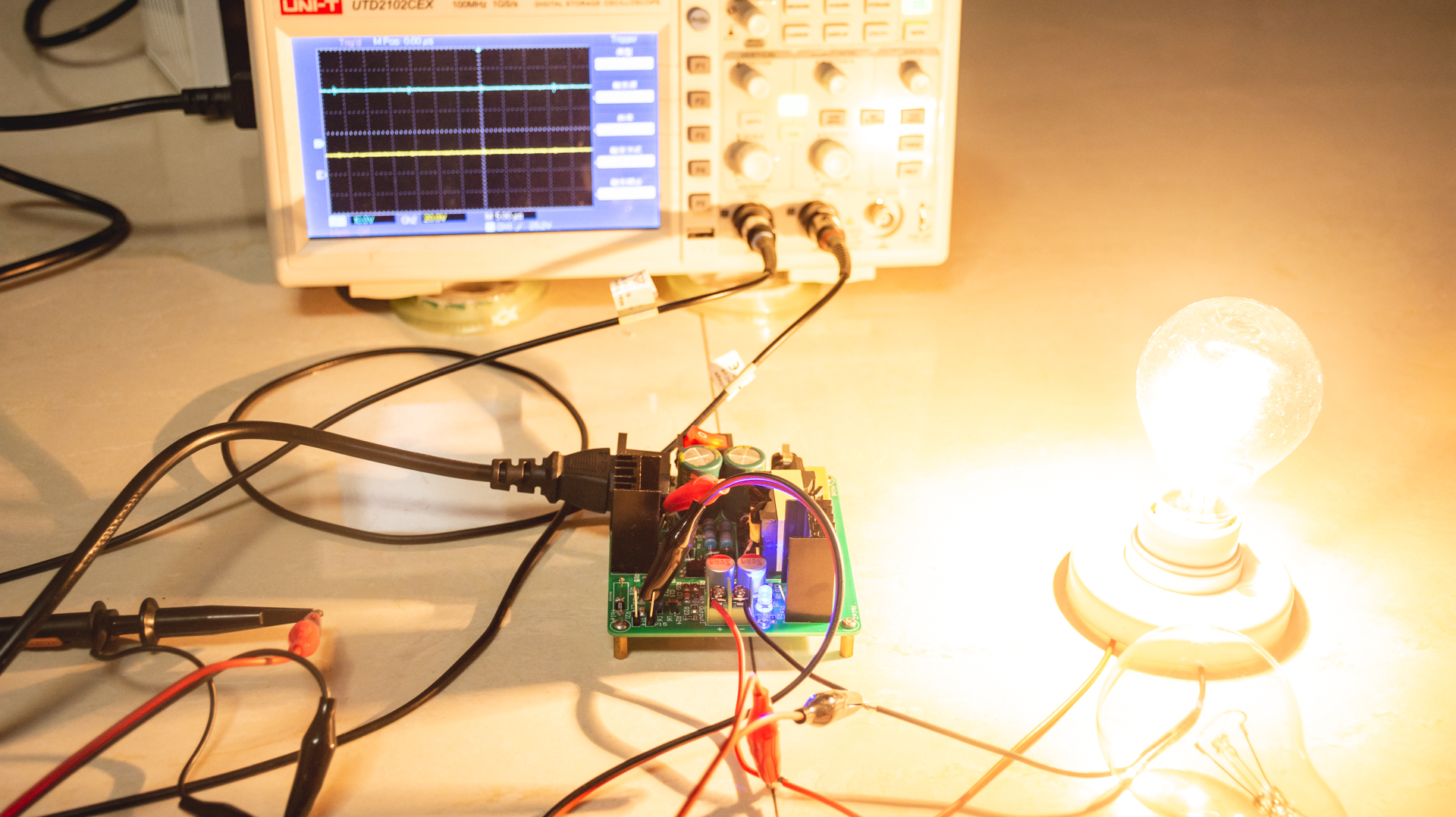

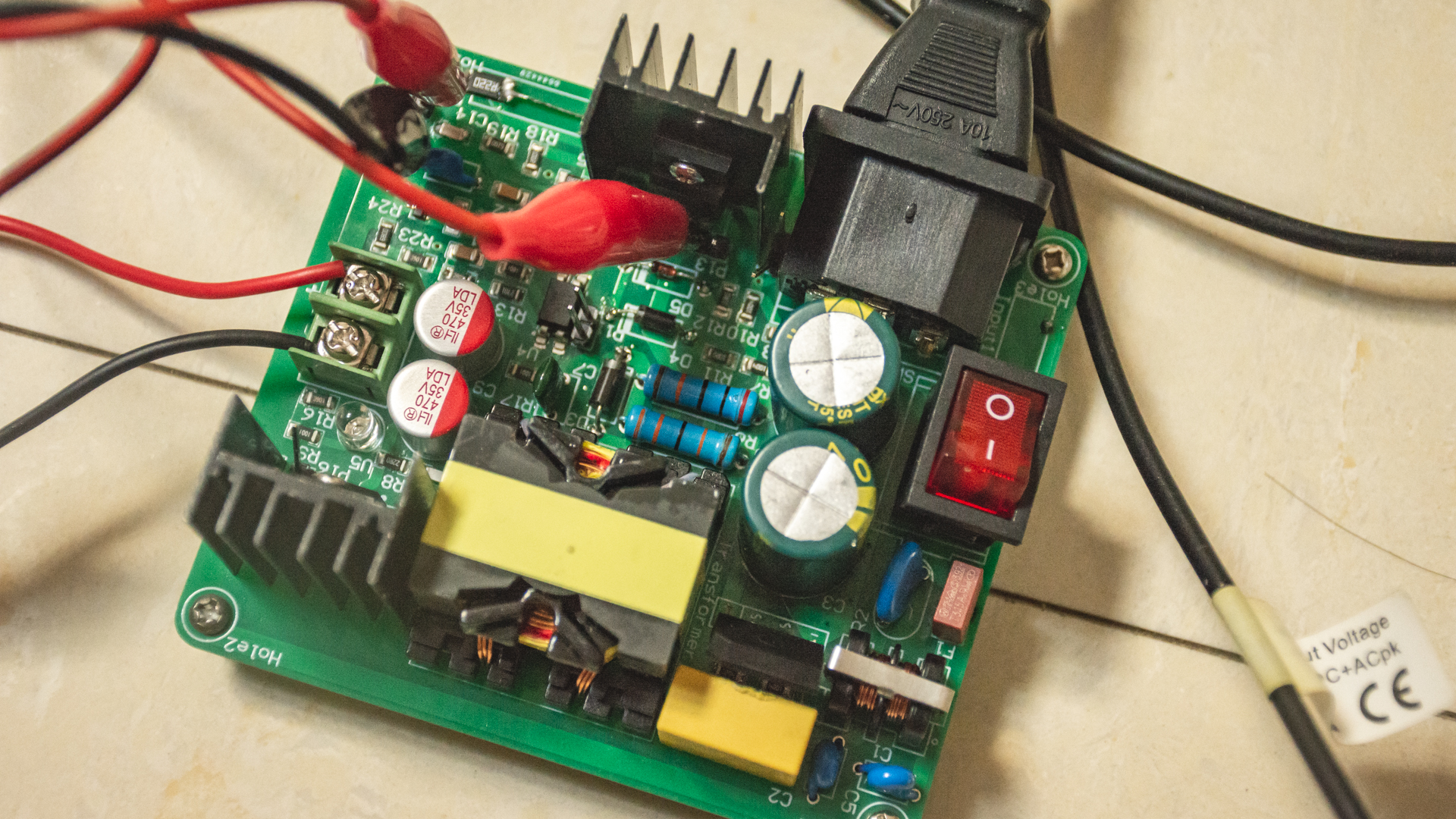

• 实测（没有负载仪，用了40W和100W灯泡当负载）：
•
•
•
•
•
•
•
•

总结：

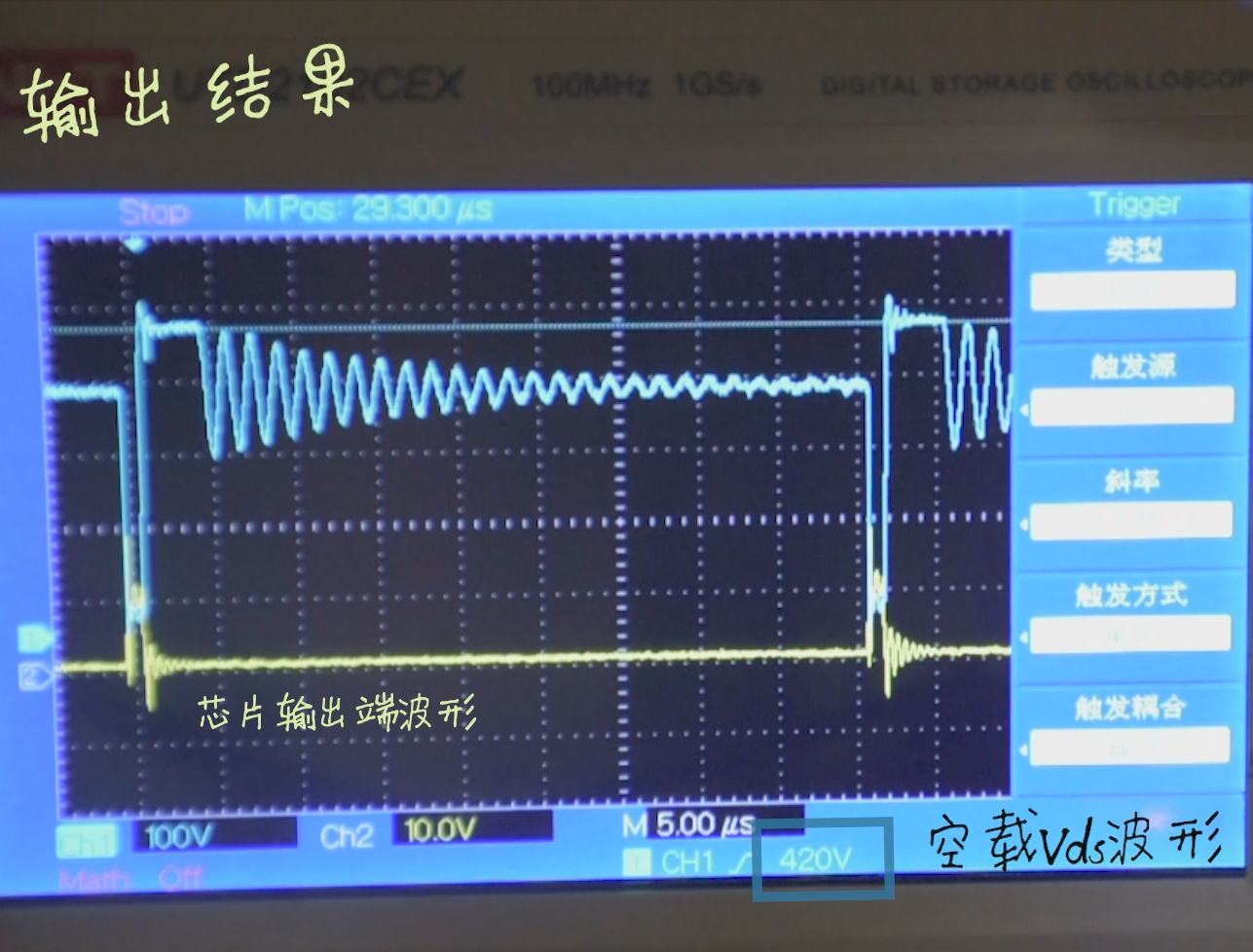

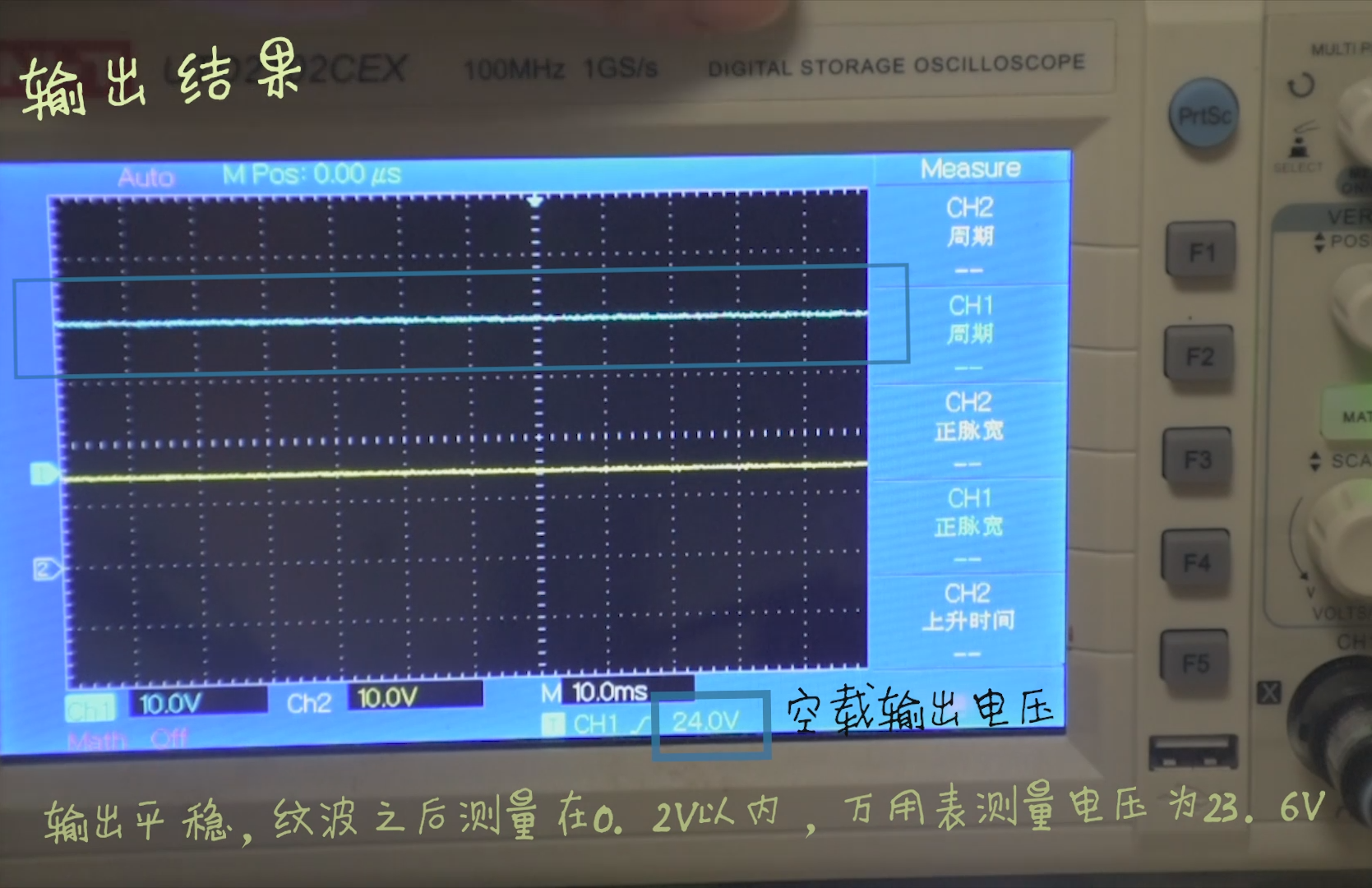

• 空载输出23.6V，与24V设计偏差1.7%，100W（83.3%满载下）输出23.2V，电压降1.7%，在可接受范围内；
• 纹波在1%以内；

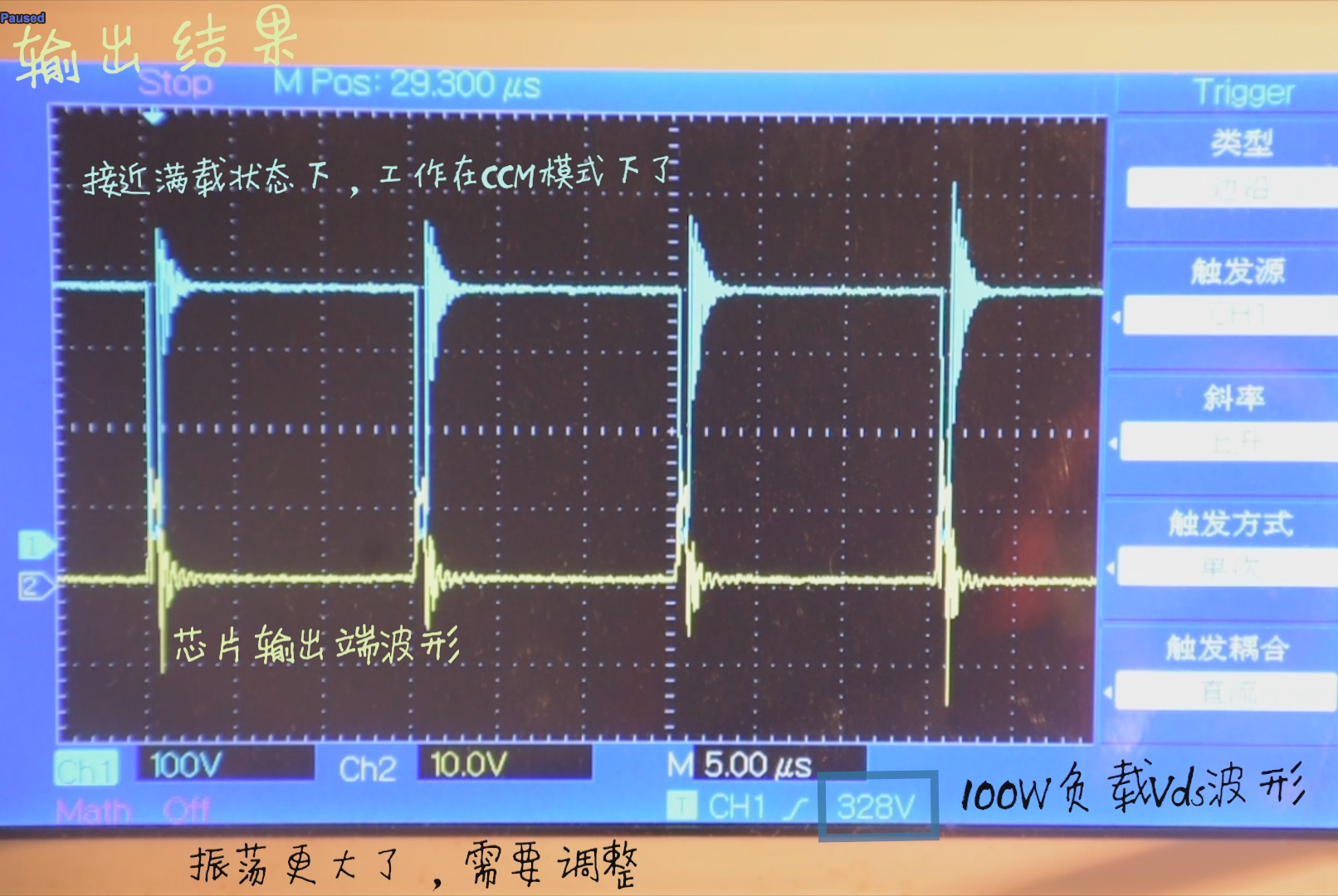

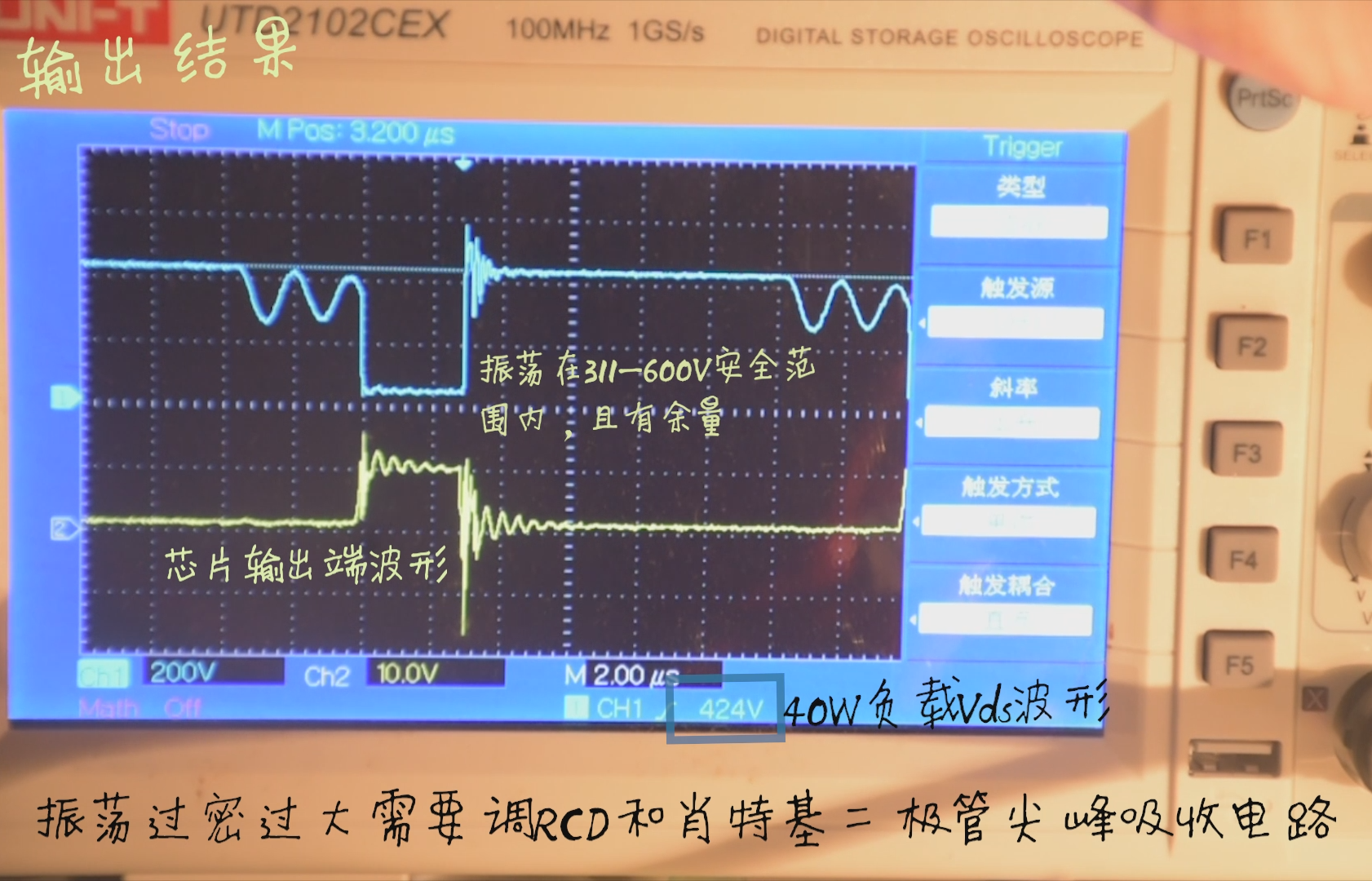

• 40W、100W负载下，Vds波形震荡过密过大，在器件安全范围内，但影响工作效率和器件寿命，需调整，调整RCD和肖特基整流二极管RC吸收电路；

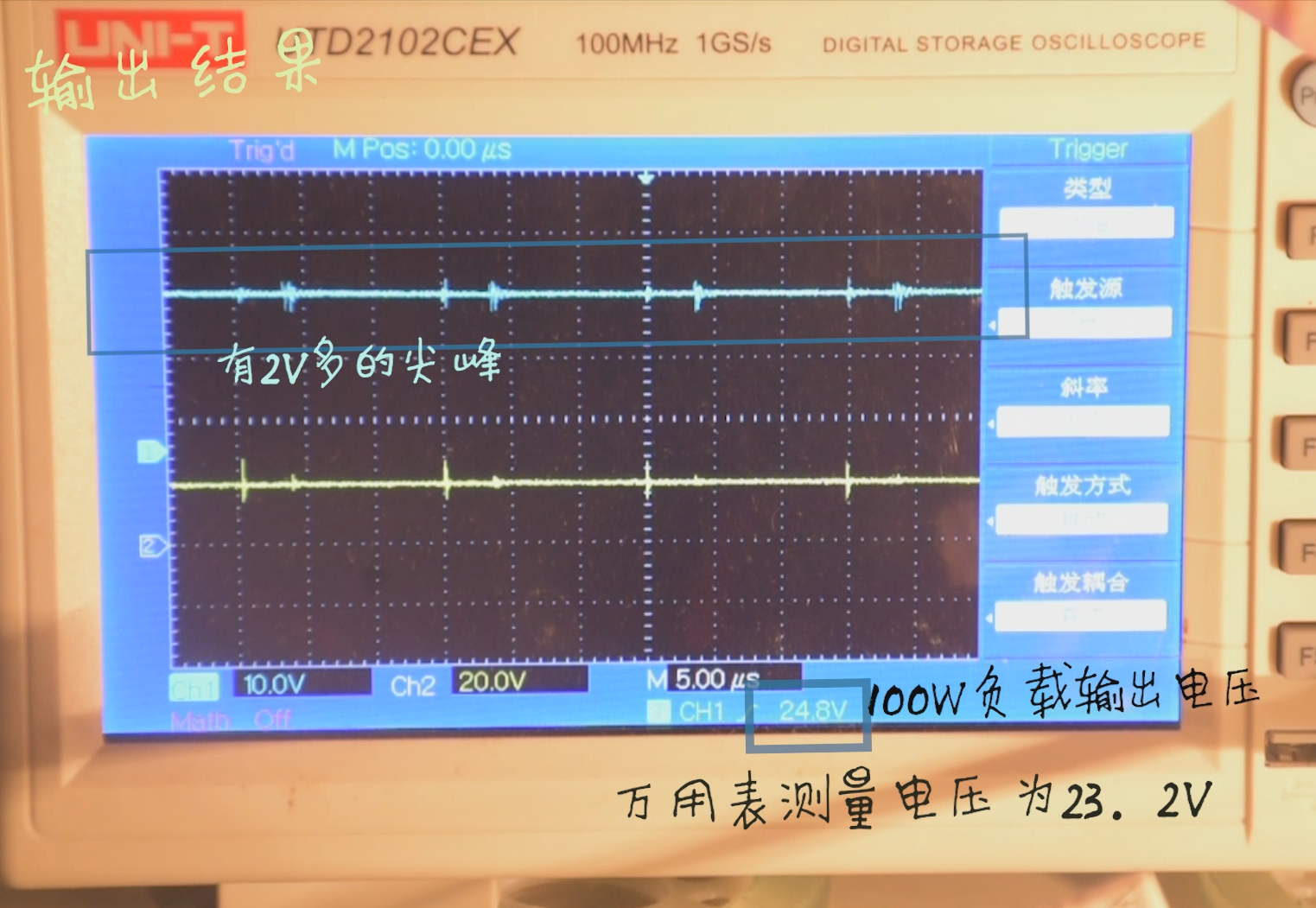

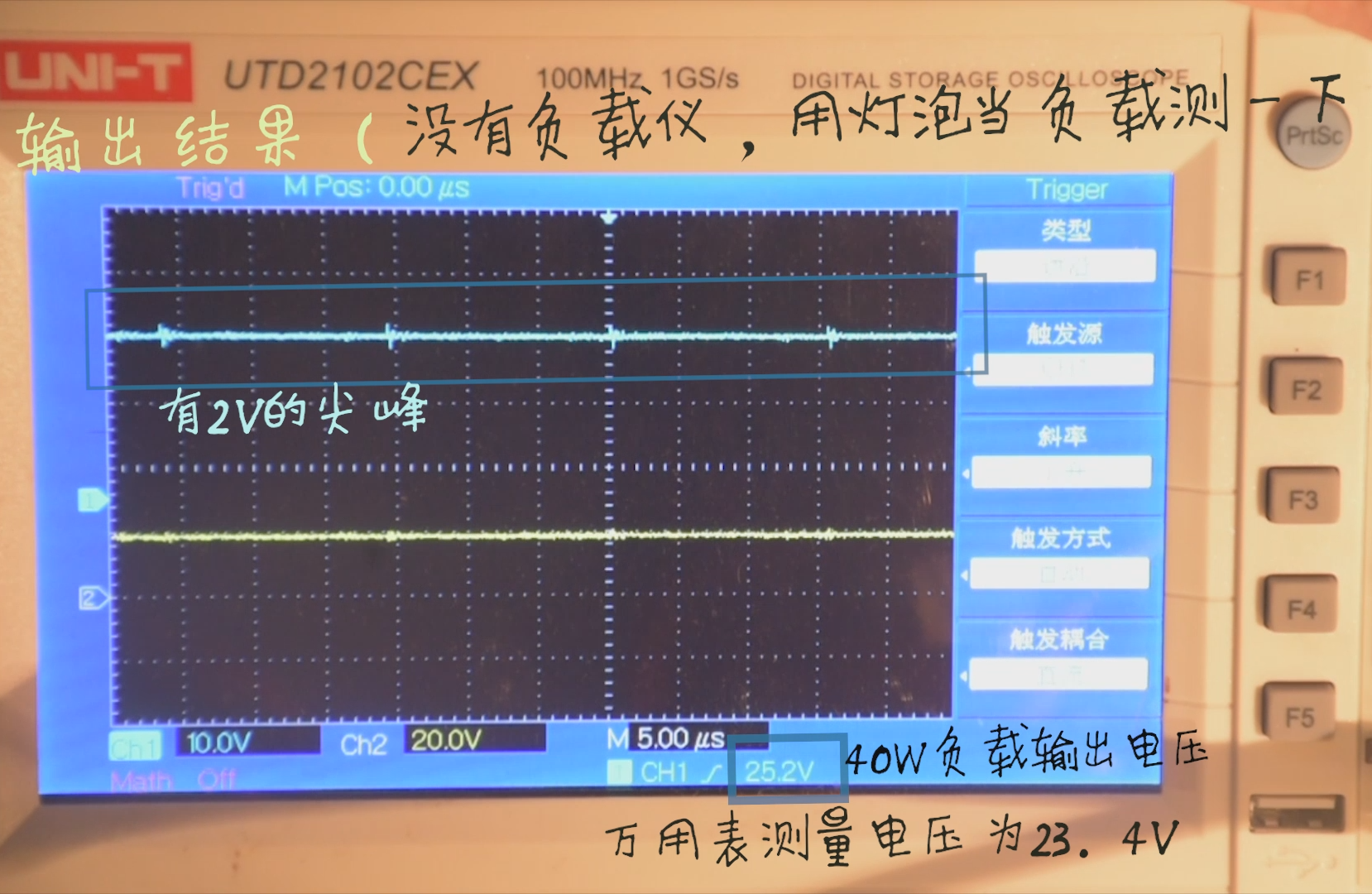

• 40W、100W负载下，电压输出有2V的尖峰，需查找原因，应该由振荡引起；
• 设计上具有安规的一些过压过流等保护措施；
• 未测整机效率和负载动态变化时的电压电流情况（无相应设备）；

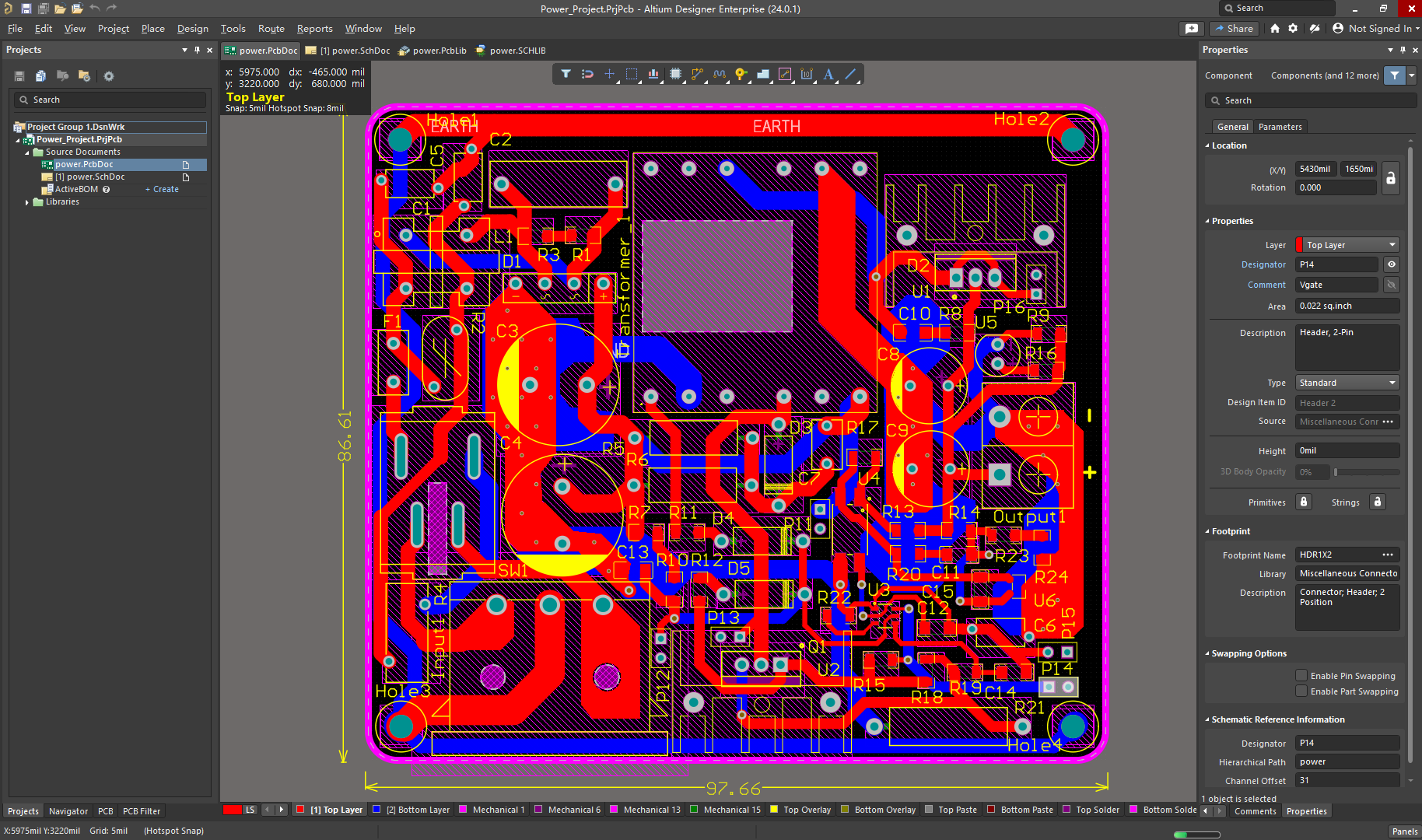

• PCB布局可优化，部分回环路径较长；
• 可以更紧凑些，缩小体积；
•

• ---

  备注：

• 项目涉及220V及以上电压，复刻请注意人身安全！！！
• 经B站朋友们的指教，板子问题很多，具体可以自己去看评论区：
• 1.ob2263输出功率有限，到不了100w，之前默认灯泡工作在额定功率了，以为有100w，实际测了电流只有75w；
• 2.肖特基二极管散热不够（按原来的设计论，现在实际也到不了满载）；
• 3.Layout问题较大；
