Windows 中安装 Graphviz步骤

1. 下载 Windows 版本的 Graphviz：

winget install graphviz

2. 将 Graphviz 添加到系统环境变量：

   • 右键点击"此电脑" -> “属性” -> “高级系统设置” -> “环境变量”
   • 在"系统变量"中找到"Path"
   • 点击"编辑"，添加 Graphviz 的安装路径（通常是 C:\Program Files\Graphviz\bin）

3. 重启 IDE 或 Jupyter Notebook

使用 pip 安装 graphviz 包：

pip install graphviz

测试

from graphviz import Digraph

# 创建一个简单的图
dot = Digraph(comment='测试图')

dot.attr('node', fontname='Microsoft YaHei')  # 设置中文字体
dot.attr('edge', fontname='Microsoft YaHei')  # 设置边的中文字体

dot.node('A', '节点A')
dot.node('B', '节点B')
dot.edge('A', 'B', '连接')

# 尝试渲染
try:
    dot.render('test_graph', view=True)
    print("Graphviz 安装成功！")
except Exception as e:
    print("Graphviz 安装可能有问题：", str(e))

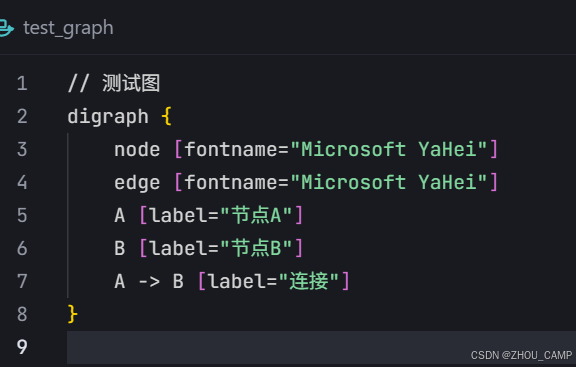

生成两个文件
