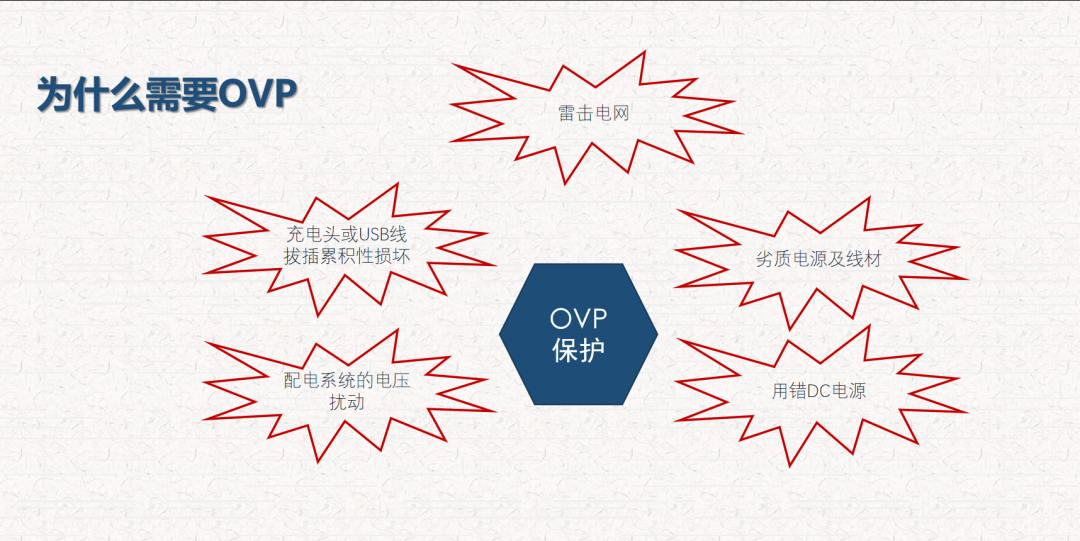

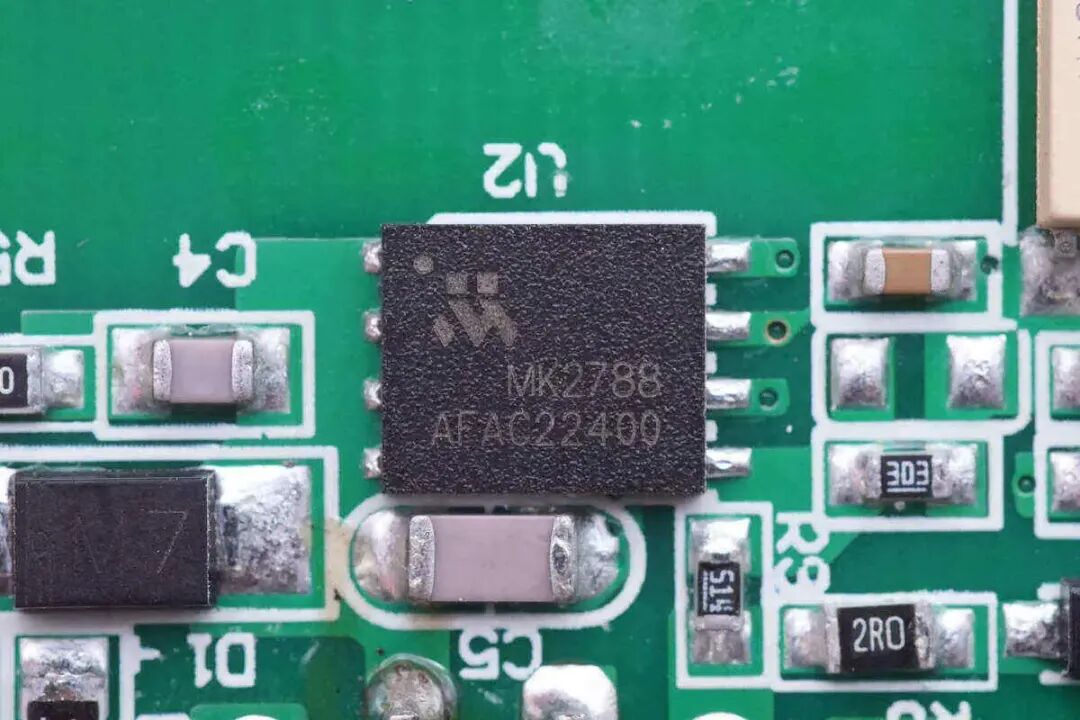

OVP（Over-Voltage Protection）芯片是电子系统中用于防止输入电压超过设备额定值的关键保护器件，广泛应用于嵌入式系统、电源模块、消费电子等场景（如 STM32 开发板、传感器模块、宠物智能喂食器 / 饮水机的电源电路）。其核心作用是：当输入电压异常升高时，快速切断电路或钳位电压，避免后端芯片（如 MCU、传感器）被过压损坏。

一、核心组成部分

OVP芯片的内部结构通常包括4个关键模块，不同型号（如TI的 TPS2491、ON 的 NCP361）可能略有差异，但核心原理一致：

模块	功能描述
电压检测模块	实时采样输入电压（VIN），与内部基准电压（VREF）进行比较，判断是否过压。
基准电压源	提供高精度、稳定的参考电压（如2.5V、4.0V），作为过压判断的 “阈值标准”。
逻辑控制模块	接收电压检测模块的信号，触发保护动作（切断电路 / 钳位电压），并输出故障信号。
输出执行模块	通常由 MOS 管或晶闸管（SCR）组成，执行 “导通 / 关断” 或 “电压钳位” 操作。

二、核心工作原理（3 步流程）

1. 电压采样与比较

OVP芯片通过内部分压电阻（或外接电阻）对输入电压（VIN）进行采样，得到采样电压（VSAMPLE）。

• 采样电压公式：VSAMPLE = VIN × (R2 / (R1 + R2))（R1、R2 为内部分压电阻）

• 芯片将VSAMPLE与内部基准电压VREF实时比较：

  • 当VSAMPLE ≤ VREF（即VIN ≤ 阈值电压VOV）：电路正常，输出执行模块保持导通，电压正常供给后端负载。

  • 当VSAMPLE > VREF（即VIN > VOV）：判定为过压，触发保护机制。

2. 阈值电压（VOV）的设定

过压保护阈值（VOV）是核心参数，由基准电压和分压电阻决定：

VOV = VREF × (R1 + R2) / R2

• 固定阈值 OVP 芯片：R1、R2 为内部固定电阻，VOV 不可调（如 TPS2490 的 VOV=5.5V）。

• 可调阈值 OVP 芯片：通过外接分压电阻（R1_ext、R2_ext）修改 VOV，适配不同负载需求（如 STM32 系统需 3.3V 供电，可将 VOV 设为 3.6V）。

3. 保护动作的执行（两种核心模式）

过压发生时，OVP 芯片通过输出执行模块快速响应，常见两种保护模式：

（1）截止模式（最常用）

• 原理：逻辑控制模块输出关断信号，使内部 MOS 管（或晶闸管）截止，切断输入电压与负载的连接。

• 响应时间：典型为 ns~μs 级（如 NCP361 的响应时间 < 1μs），避免瞬时过压损坏芯片。

• 复位方式：

  • 自动复位：过压消失后，VIN 恢复至阈值以下，芯片延迟一段时间（典型 10~100ms）后自动导通，恢复供电。

  • 手动复位：需重新上电或触发复位引脚（RESET），适用于需要人工排查故障的场景。

（2）钳位模式

• 原理：当 VIN 超过 VOV 时，内部钳位电路（如齐纳二极管 + MOS 管）启动，将输出电压钳位在 VOV 附近，避免电压继续升高。

• 适用场景：负载不能瞬间断电的场景（如传感器数据采集、宠物智能设备的持续供电），但需注意钳位时芯片会消耗多余功率（需做好散热）。

4. 辅助功能（可选）

• 欠压保护（UVP）：部分 OVP 芯片集成欠压检测，当 VIN 低于欠压阈值（UVOV）时，同样切断输出，防止负载在低电压下异常工作。

• 过流保护（OCP）：结合过流检测，避免短路或过载导致的电流过大。

• 故障输出（FLAG）：过压时输出低电平 / 高电平信号，通知 MCU（如 STM32）记录故障日志或触发报警（如 LED 闪烁）。



三、嵌入式系统中的典型应用（以 STM32 为例）

1. 应用场景

STM32 单片机的额定供电电压通常为 3.3V（允许范围 2.0V~3.6V），若外部电源（如锂电池、适配器）出现波动（如瞬间升至 5V），需通过 OVP 芯片保护 STM32 核心电路。

2. 代码层面的配合（STM32 例程）

若 OVP 芯片带故障输出（FLAG 引脚），可通过 STM32 的 GPIO 口检测故障状态，实现报警或日志记录：

#include "stm32f10x.h"#define OVP_FLAG_PIN GPIO_Pin_0#define OVP_FLAG_PORT GPIOAvoid GPIO_Configuration(void) {  GPIO_InitTypeDef GPIO_InitStruct;  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);  // 配置OVP_FLAG_PIN为输入模式（上拉）  GPIO_InitStruct.GPIO_Pin = OVP_FLAG_PIN;  GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU; // 上拉输入，无故障时为高电平  GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;  GPIO_Init(OVP_FLAG_PORT, &GPIO_InitStruct);}int main(void) {  GPIO_Configuration();  while(1) {    // 检测OVP故障（FLAG引脚拉低表示过压）    if(GPIO_ReadInputDataBit(OVP_FLAG_PORT, OVP_FLAG_PIN) == RESET) {      // 执行故障处理：点亮报警LED、记录故障日志、进入低功耗模式等      GPIO_SetBits(GPIOB, GPIO_Pin_0); // 假设PB0接报警LED      // 可选：通过串口发送故障信息到上位机      USART_SendString(USART1, "OVP Fault: Over-Voltage Detected!\r\n");    } else {      GPIO_ResetBits(GPIOB, GPIO_Pin_0); // 无故障时熄灭LED    }  }}

四、关键参数选型注意事项

1. 阈值电压（VOV）

   需略高于负载的最大额定电压（如 3.3V 系统选 3.6V，5V 系统选 6.0V），避免正常电压波动误触发。

2. 响应时间

   嵌入式系统中优先选择 < 1μs 的芯片，应对瞬时过压（如电源插拔、静电干扰导致的尖峰电压）。

3. 最大工作电流

   需大于负载总电流（如 STM32 + 传感器总电流 500mA，选最大电流 1A 以上的 OVP 芯片）。

4. 静态电流（IQ）

   低功耗场景（如电池供电的宠物智能设备）需选择 IQ<1μA 的芯片，延长续航。

5. 保护模式

   负载可断电选 “截止模式”，需持续供电选 “钳位模式”。

总结

OVP 芯片的核心逻辑是  **“电压采样→阈值比较→快速保护”**，通过硬件层面的实时监测和响应，为嵌入式系统、硬件模块提供第一道过压防护。在实际开发中，需根据负载电压、电流、功耗需求选择合适的  OVP芯片，并配合分压电阻和软件故障检测，确保系统稳定性（如宠物智能设备、工业传感器等对可靠性要求较高的场景）。
