电容器颜色代码与电容值

电容器颜色代码是识别电容器电容值的一种简单有效的视觉方式。

1、概述

有两种常见的方法可以了解电容器的电容值，即使用数字万用表进行测量，或读取印刷在其上的电容器颜色代码。 这些彩色带代表根据颜色代码的电容值，包括额定电压和容差。

有时，电容、电压或容差的实际值以字母数字字符的形式标记在电容器的主体上。 然而，当电容值是小数时，“小数点”的标记就会出现问题，因为它很容易被注意到，从而导致误读实际电容值。

相反，使用 p（微微）或 n（纳米）等字母代替小数点来标识其位置和数字的重量。 例如，电容器可以标记为 n47 = 0.47nF、4n7 = 4.7nF 或 47n = 47nF 等。

此外，有时电容器会标有大写字母 K 来表示一千皮法的值，因此，例如，标记为 100K 的电容器将是 100 x 1000pF 或 100nF。

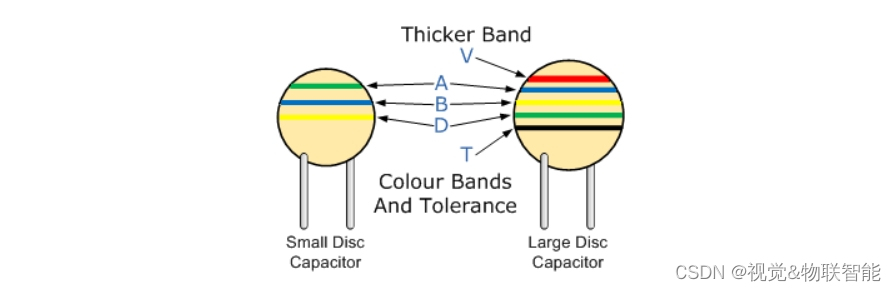

为了减少字母、数字和小数点的混淆，多年前开发了一种国际颜色编码方案，作为识别电容器值和容差的简单方法。 它由通常称为电容器颜色代码系统的彩色带（按光谱顺序）组成，其含义如下所示：

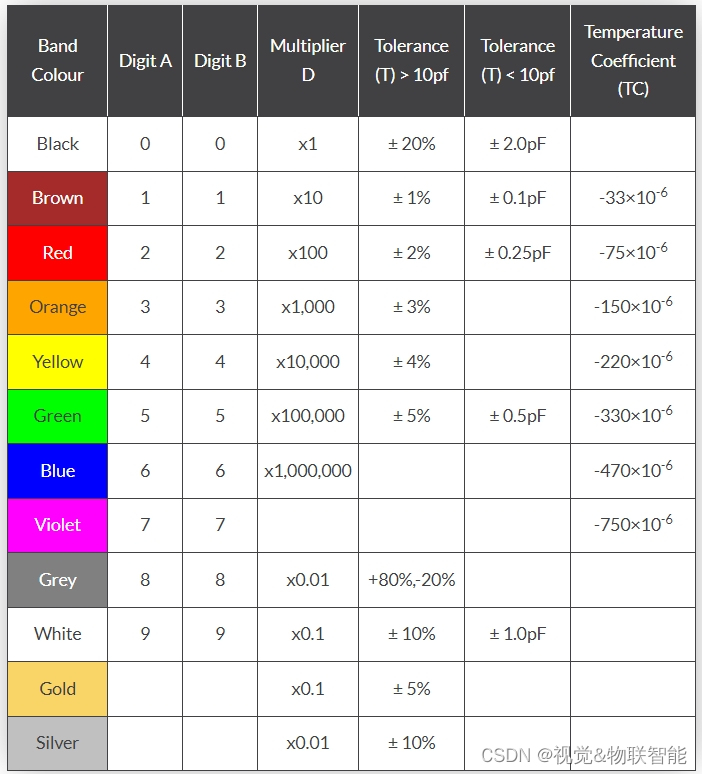

电容器颜色代码表

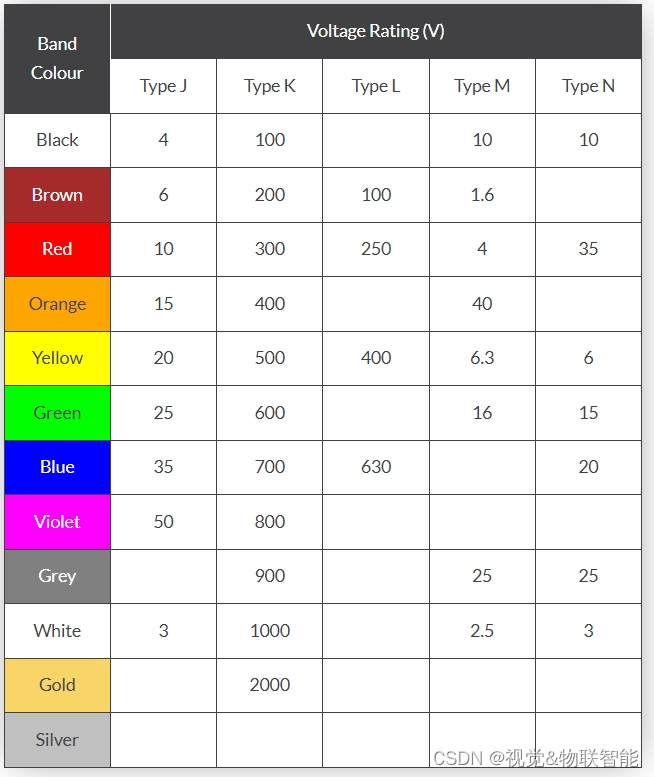

电容器电压颜色代码表

电容器参考电压

• J 型 – 浸渍钽电容器。
• K 型——云母电容器。
• L 型 – 聚酯/聚苯乙烯电容器。
• M 型 – 电解 4 带电容器。
• N 型 – 电解 3 波段电容器。

电容器颜色代码的使用示例如下：

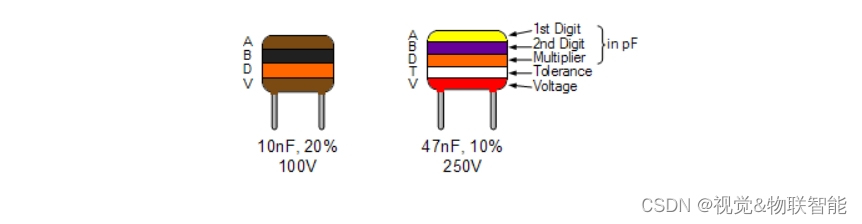

金属化聚酯电容器

盘式和陶瓷电容器

电容器颜色代码系统在非极化聚酯和云母模制电容器上使用了多年。 这种颜色编码系统现已过时，但周围仍然有许多“旧”电容器。 如今，薄膜或圆盘等小型电容器符合 BS1852 标准及其新替代品 BS EN 60062，其颜色已被字母或数字编码系统取代。

通常，该代码由 2 或 3 个数字和一个可选的公差字母代码组成，用于标识公差。 在使用两个数字代码的情况下，电容器的值仅以皮法给出，例如，47 = 47 pF 和 100 = 100pF 等。三个字母代码由两个值数字和一个乘数组成，与电阻器颜色代码非常相似 在电阻器部分。

例如，数字 471 = 47*10 = 470pF。 三位数代码通常伴有一个附加的公差字母代码，如下所示。

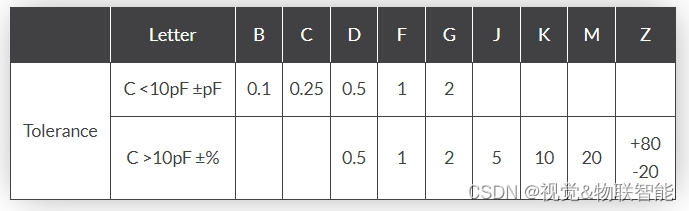

电容器容差字母代码表

考虑下面的电容器：

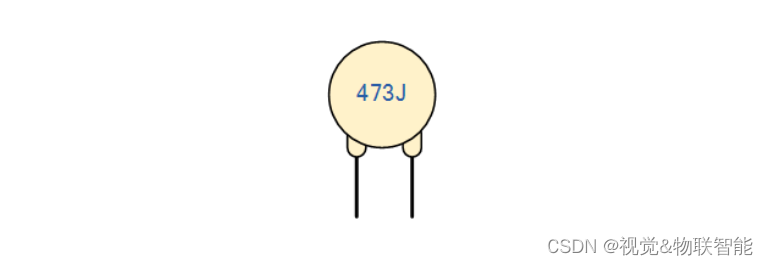

上面的电容器是陶瓷盘式电容器，其本体上印有代码 473J。 那么 4 = 第一个数字，7 = 第二个数字，3 是以皮法 (pF) 为单位的乘数，字母 J 是容差，这可转换为：47pF * 1,000（3 个零）= 47,000 pF、47nF 或 0.047 uF J 表示公差为 +/- 5%

然后，只需使用数字和字母作为电容器主体上的代码，我们就可以轻松确定其电容值（皮法、纳法或微法），这些“国际”代码的列表在 下表及其等效电容。

皮法 (pF)	纳法 (nF)	微法 (uF)	代码	皮法 (pF)	纳法 (nF)	微法 (uF)	代码
10	0.01	0.00001	100	4700	4.7	0.0047	472
15	0.015	0.000015	150	5000	5.0	0.005	502
22	0.022	0.000022	220	5600	5.6	0.0056	562
33	0.033	0.000033	330	6800	6.8	0.0068	682
47	0.047	0.000047	470	10000	10	0.01	103
100	0.1	0.0001	101	15000	15	0.015	153
120	0.12	0.00012	121	22000	22	0.022	223
130	0.13	0.00013	131	33000	33	0.033	333
150	0.15	0.00015	151	47000	47	0.047	473
180	0.18	0.00018	181	68000	68	0.068	683
220	0.22	0.00022	221	100000	100	0.1	104
330	0.33	0.00033	331	150000	150	0.15	154
470	0.47	0.00047	471	200000	200	0.2	254
560	0.56	0.00056	561	220000	220	0.22	224
680	0.68	0.00068	681	330000	330	0.33	334
750	0.75	0.00075	751	470000	470	0.47	474
820	0.82	0.00082	821	680000	680	0.68	684
1000	1.0	0.001	102	1000000	1000	1.0	105
1500	1.5	0.0015	152	1500000	1500	1.5	155
2000	2.0	0.002	202	2000000	2000	2.0	205
2200	2.2	0.0022	222	2200000	2200	2.2	225
3300	3.3	0.0033	332	3300000	3300	3.3	335

电容器字母代码表

在关于电容器的下一个文章中，我们将研究并联电容器，并看到总电容是各个电容器的总和。
