基于MATLAB的DTMF信号仿真系统带GUI界面，双音多频按键机

指尖刚触碰到座机键盘的金属按键，"嘟——"的一声长鸣瞬间把人拉回九十年代。这种承载着青春记忆的按键音背后，藏着个有趣的通信原理——DTMF双音多频技术。今天我们就在MATLAB里造个时光机，复刻这个经典交互系统。

!DTMF键盘频率分布图

（此处应有频率矩阵示意图）

咱们先拆解需求：每个按键对应两个特定频率的正弦波叠加。比如数字1对应697Hz和1209Hz。在MATLAB里生成这样的复合信号，比煮泡面还简单：

function y = generate_dtmf(key, fs, duration)
    % 频率映射表
    freq_map = [697 770 852 941;  % 行频率
                1209 1336 1477 1633]; % 列频率

    [row,col] = find(key == ['1','2','3','A';
                              '4','5','6','B';
                              '7','8','9','C';
                              '*','0','#','D']);

    t = 0:1/fs:duration;
    y = 0.5*sin(2*pi*freq_map(1,row)*t) + 0.5*sin(2*pi*freq_map(2,col)*t);
end

这段代码就像个调音师——先根据按键字符定位行列，再用两个正弦波调制出独特音色。注意振幅各取0.5，防止叠加后幅值超标。采样率fs建议设为8kHz，既保证还原度又节省算力。

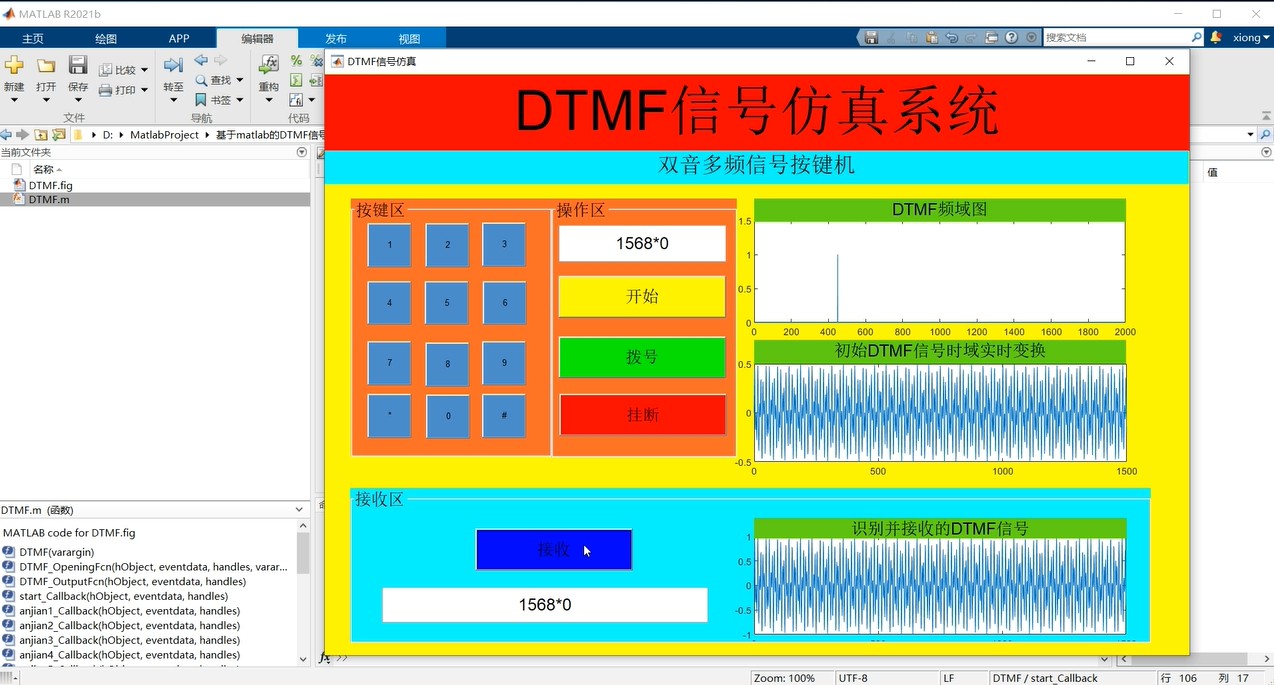

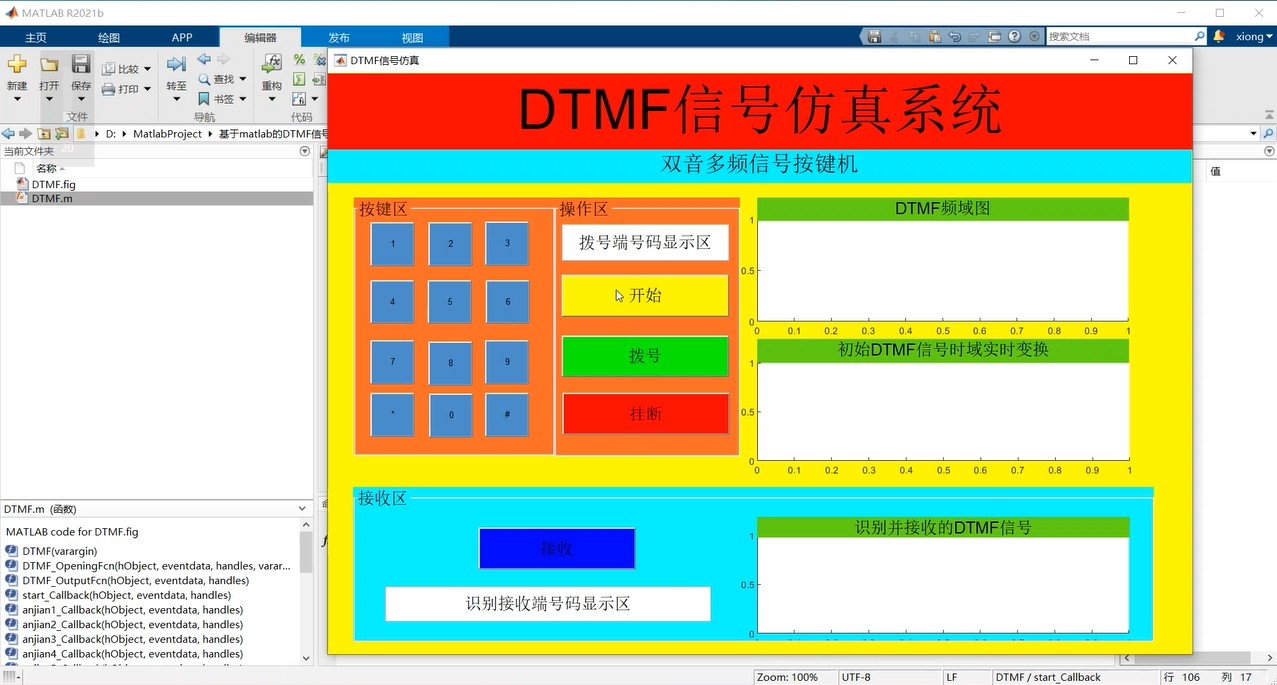

接下来是重头戏——GUI设计。老版本的GUIDE其实比App Designer更适合快速原型开发：

function varargout = dtmf_gui(varargin)
    gui_Singleton = 1;
    gui_State = struct('gui_Name',       mfilename, ...
                       'gui_Singleton',  gui_Singleton, ...
                       'gui_OpeningFcn', @dtmf_gui_OpeningFcn, ...
                       'gui_OutputFcn',  @dtmf_gui_OutputFcn, ...
                       'gui_LayoutFcn', [] , ...
                       'gui_Callback',   []);
    if nargin && ischar(varargin{1})
        gui_State.gui_Callback = str2func(varargin{1});
    end

    if nargout
        [varargout{1:nargout}] = gui_mainfcn(gui_State, varargin{:});
    else
        gui_mainfcn(gui_State, varargin{:});
    end
end

function button_Callback(hObject, ~, handles)
    key = get(hObject,'String');
    fs = 8000; % 8kHz采样率
    tone = generate_dtmf(key, fs, 0.2); % 200ms持续时间
    sound(tone, fs); % 实时播放
    % 频谱显示
    axes(handles.axes1);
    spectrogram(tone, 256, 250, 256, fs, 'yaxis');
    title(['按键 ', key, ' 频谱']);
end

这里的关键在于回调函数设计——每个按钮点击触发音频生成与频谱绘制。spectrogram函数自带时频分析，比FFT更直观展示频率成分。

想要实现电话号码识别？试试Goertzel算法检测特定频率：

function key = dtmf_decode(y, fs)
    N = length(y);
    freq_test = [697 770 852 941 1209 1336 1477 1633];
    bins = round(freq_test/fs * N) + 1; % 计算对应频点

    mags = zeros(1,8);
    for k = 1:8
        coeff = 2*cos(2*pi*bins(k)/N);
        q1 = 0; q2 = 0; q3 = 0;
        for n = 1:N
            q3 = q2;
            q2 = q1;
            q1 = coeff*q2 - q3 + y(n);
        end
        mags(k) = q1^2 + q2^2 - q1*q2*coeff; % 计算功率
    end
    % 匹配行列频率
    [~,idx] = maxk(mags,2);
    row_col = sort(idx);
    % 映射回按键字符...
end

这个算法比FFT高效得多，特别适合定点DSP场景。通过计算指定频点的能量值，快速锁定有效频率组合。maxk函数返回两个最大值的索引，正好对应行频和列频。

最后来个炫技功能——在时域波形上标注按键序列：

function plot_with_labels(handles, full_signal, keys)
    t = (0:length(full_signal)-1)/8000;
    axes(handles.axes2);
    plot(t, full_signal);
    ylim([-1.2 1.2]);

    % 添加按键标签
    hold on;
    cursor = 0;
    for k = 1:length(keys)
        text(cursor+0.05, 1.1, keys(k), 'FontSize',10);
        cursor = cursor + 0.2; % 每个音持续0.2秒
        line([cursor cursor], [-1 1], 'Color','r','LineStyle','--');
    end
    hold off;
    xlabel('时间 (秒)');
    title('合成信号时域波形');
end

这段代码就像给声波纹身——在对应时间位置打上红色标记。注意hold on/off的配合使用，避免图形叠加混乱。cursor变量像进度条一样记录时间轴位置，确保标签精准对齐。

调试时遇到个有趣现象：当连续快速按键时，频谱图会出现频率重叠。解决方法是在信号合成时插入0.1秒静音间隔，模拟真实话机的防抖设计。这个细节让仿真更贴近物理设备的表现。
