首先参考前一篇配置环境：Mini2440 调试环境搭建（wsl + vscode + openOCD）-CSDN博客

一、 关键配置

1.修改launch.json

修改launch.json是我们调试的主要手段之一，之前复制的json文件需要替换为本文部分。

重点：

1. WSL 通常不自带 GDB，需安装 sudo apt install gdb-multiarch，并在配置中指定 /usr/bin/gdb-multiarch。

2. 调试必须加载 .elf 文件（带符号表），千万别加载 .bin，否则 GDB 会报 No executable file specified。

3. 不要在 JSON 中配置 miDebuggerServerAddress，这会导致 VS Code 抢在 setupCommands 之前尝试连接，造成冲突。要在 setupCommands 里手动连。

4. 手动初始化 SDRAM：這是裸机调试的痛点。代码是下载到 SDRAM (0x30000000) 的，但下载前 SDRAM 控制器没初始化，导致写入失败（读出来全是垃圾值）。必须在 load 之前通过 monitor mww 配置寄存器。

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "Debug Mini2440 (Stable)",
            "type": "cppdbg",
            "request": "launch",
            "program": "${workspaceFolder}/build/mini2440.elf", // 指向 ELF
            "cwd": "${workspaceFolder}",
            "MIMode": "gdb",
            "miDebuggerPath": "/usr/bin/gdb-multiarch",
            "targetArchitecture": "arm",

            // 关键：setupCommands 顺序不能乱
            "setupCommands": [
                // 1. 连接 Windows 上的 OpenOCD (端口 3333)
                { "text": "target extended-remote 127.0.0.1:3333" },

                // 2. 复位芯片
                { "text": "monitor reset halt" },

                // 3. 手动初始化 SDRAM 控制器 (根据板子配置修改)
                // 必须在 load 之前执行，否则代码写不进内存！
                { "text": "monitor mww 0x48000000 0x22121110" }, // BWSCON
                { "text": "monitor mww 0x4800001c 0x00018005" }, // BANKCON6
                { "text": "monitor mww 0x48000020 0x00018005" }, // BANKCON7
                { "text": "monitor mww 0x48000024 0x009604f4" }, // REFRESH
                { "text": "monitor mww 0x48000028 0x00000032" }, // BANKSIZE
                { "text": "monitor mww 0x4800002c 0x00000030" }, // MRSRB6
                { "text": "monitor mww 0x48000030 0x00000030" }, // MRSRB7

                // 4. 关看门狗 & 蜂鸣器
                { "text": "monitor mww 0x53000000 0x00000000" },
                { "text": "monitor mww 0x56000010 0x00155550" },

                // 5. 加载符号表
                { "text": "file ${workspaceFolder}/build/mini2440.elf" },

                // 6. 下载代码
                { "text": "load" },

                // 7. 设置入口断点
                { "text": "break main" }
            ],
            "stopAtEntry": false, // 启动后手动按 F5，防止自动逻辑出错
            "externalConsole": false
        }
    ]
}

2.快捷键

动作	VS Code 快捷键	OpenOCD (Telnet)	GDB (调试控制台)
暂停	F6 / 暂停按钮	halt	-exec interrupt
继续	F5 / 播放按钮	resume	-exec c
单步跳过	F10	step	-exec n
单步进入	F11	step	-exec s
复位	Ctrl+Shift+F5	reset	-exec monitor reset

二、 调试技巧

环境通了只是第一步，如何利用工具解决 Bug 才是关键。以下是几个非常实用的调试技巧。

连接好你的硬件，这部分有疑问麻烦移步上篇：Mini2440 调试环境搭建（wsl + vscode + openOCD）-CSDN博客

cmd里使用openOCD命令：

openocd -f interface/jlink.cfg -f board/mini2440.cfg

在vscode中按下F5进入调试，底部会变成橙色

1. 直接操作寄存器

想验证 LED 电路是否正常？或者想测试某个寄存器配置的效果？不需要改代码重新编译。

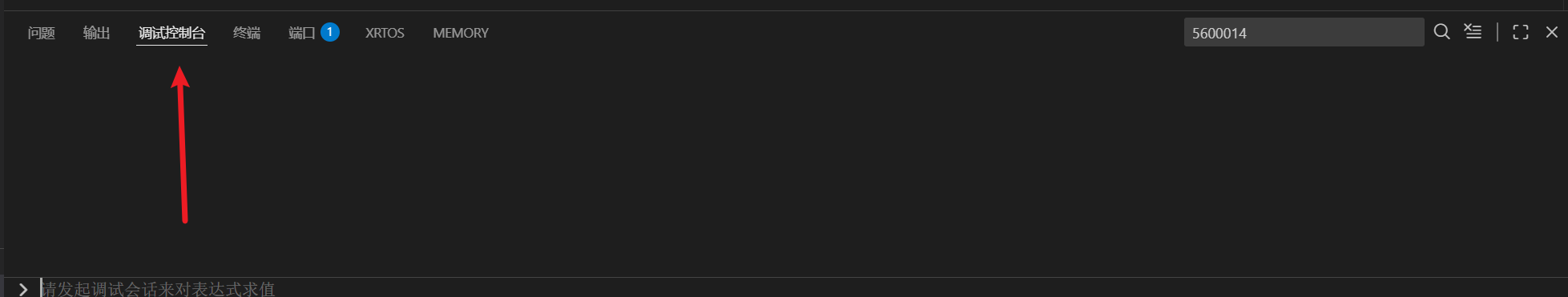

在 调试控制台 (Debug Console) 输入：

# 例如：将 GPBDAT (0x56000014) 写 0，点亮所有 LED

-exec set {int}0x56000014 = 0

你会看到板子上的灯瞬间全亮。

2. 运行时修改变量

在测试循环逻辑边界条件时（比如循环 100次），不需要按 100 次 F10。

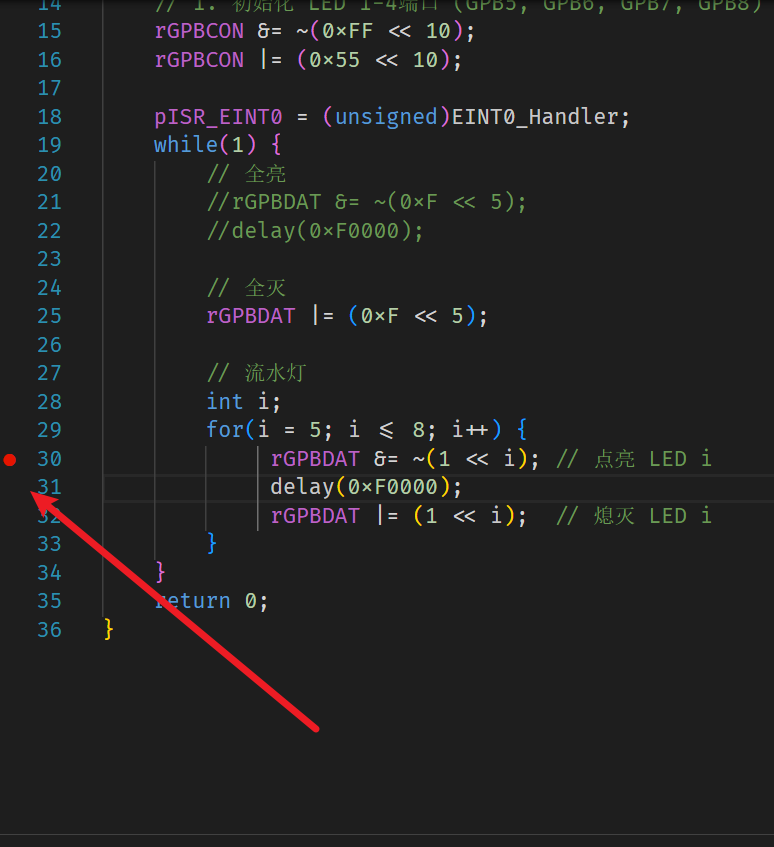

• 打个断点进入循环，直接单击即可。

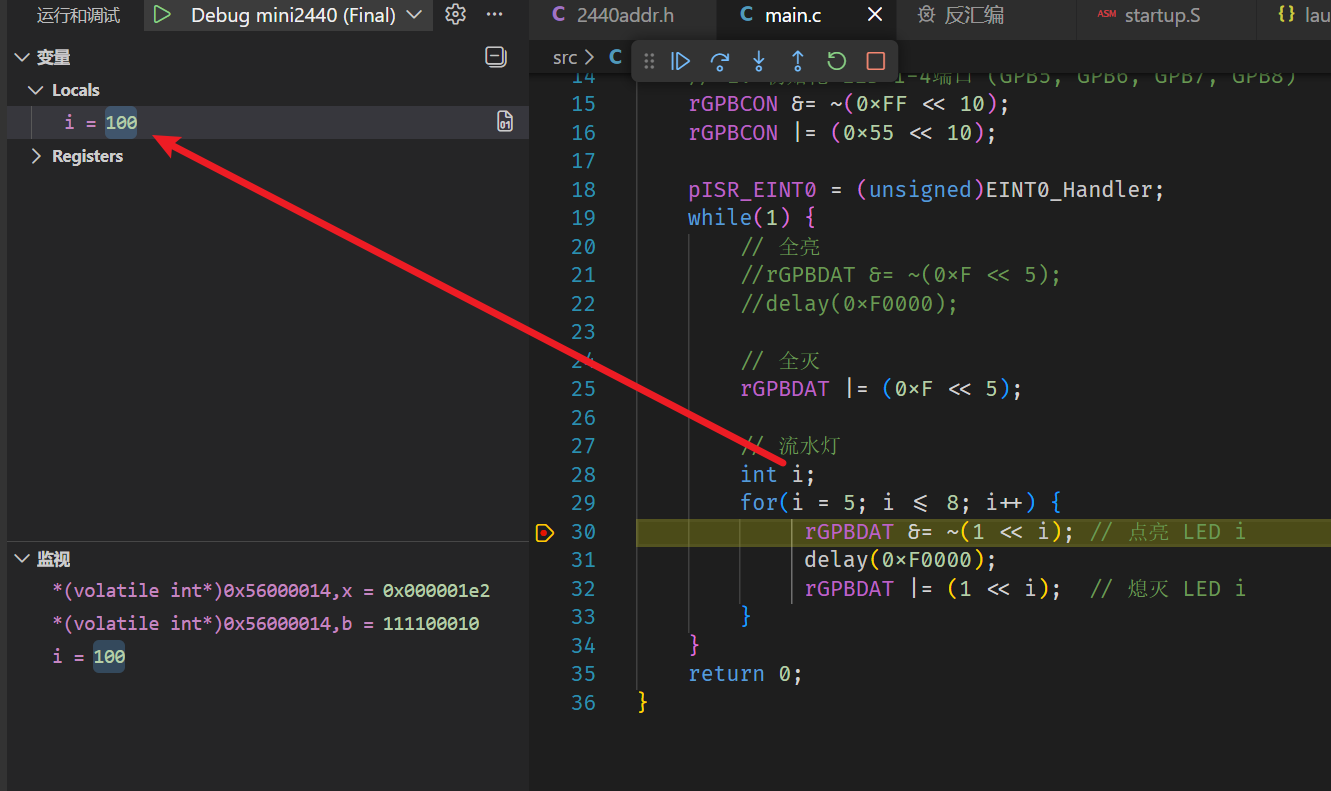

• 在“监视”窗口或控制台，将循环变量 i 的值从 0 直接改为100。

• 继续运行，程序会直接执行最后一次循环的逻辑。

3. 解决无法暂停程序

VS Code 在嵌入式调试时有个 Bug：当程序在死循环中全速运行（CPU 占用 100%）时，点击“暂停”按钮往往无效，报错 Unable to perform this action。

解决方法：绕过 VS Code，直接给 OpenOCD 下令。

新开一个管理员cmd窗口，旧的openOCD也不要关闭，输入指令，安装telnet：

dism /online /Enable-Feature /FeatureName:TelnetClient

安装完成后直接在该窗口，输入指令：

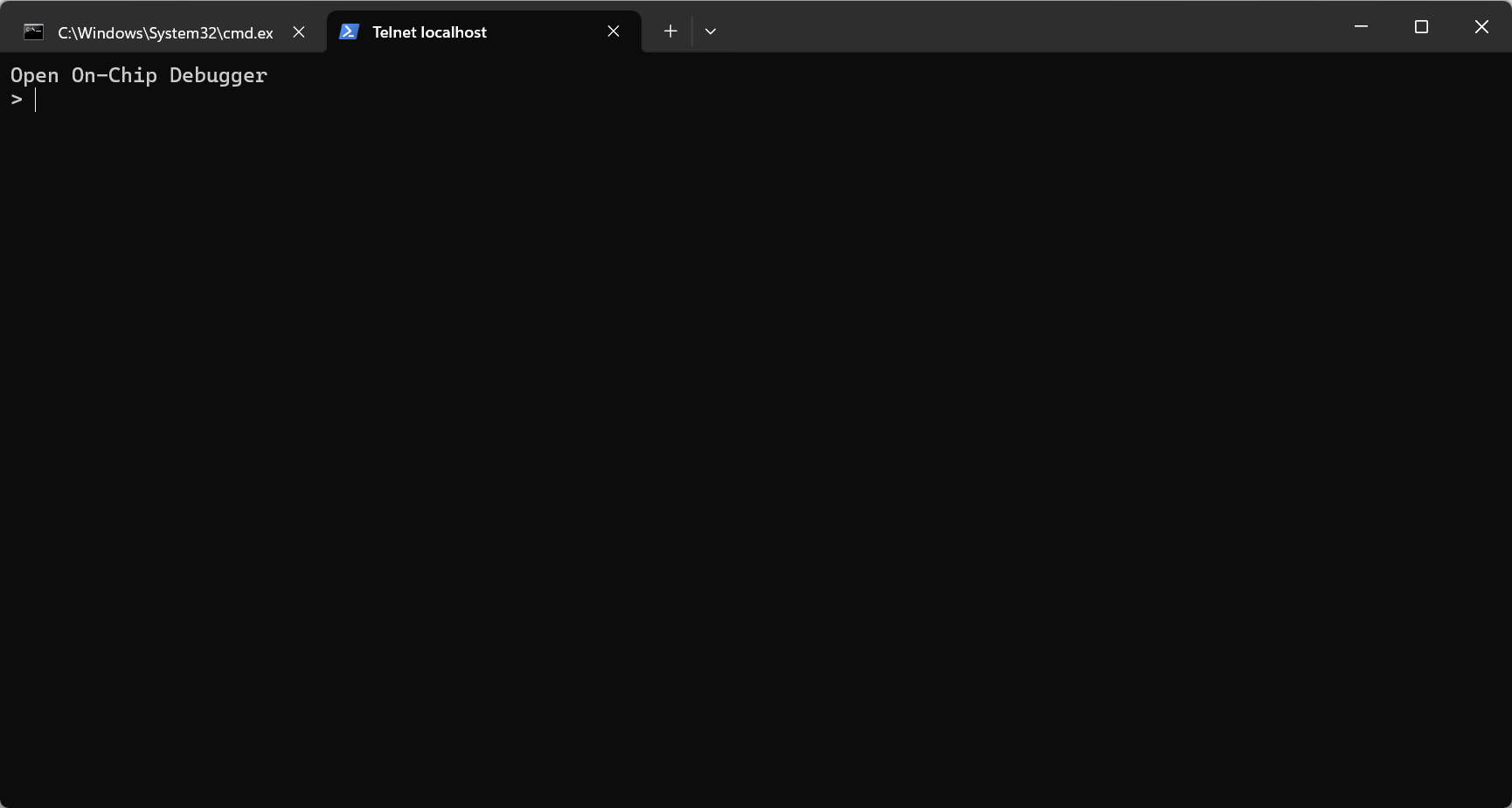

telnet localhost 4444

在该页面输入：

halt

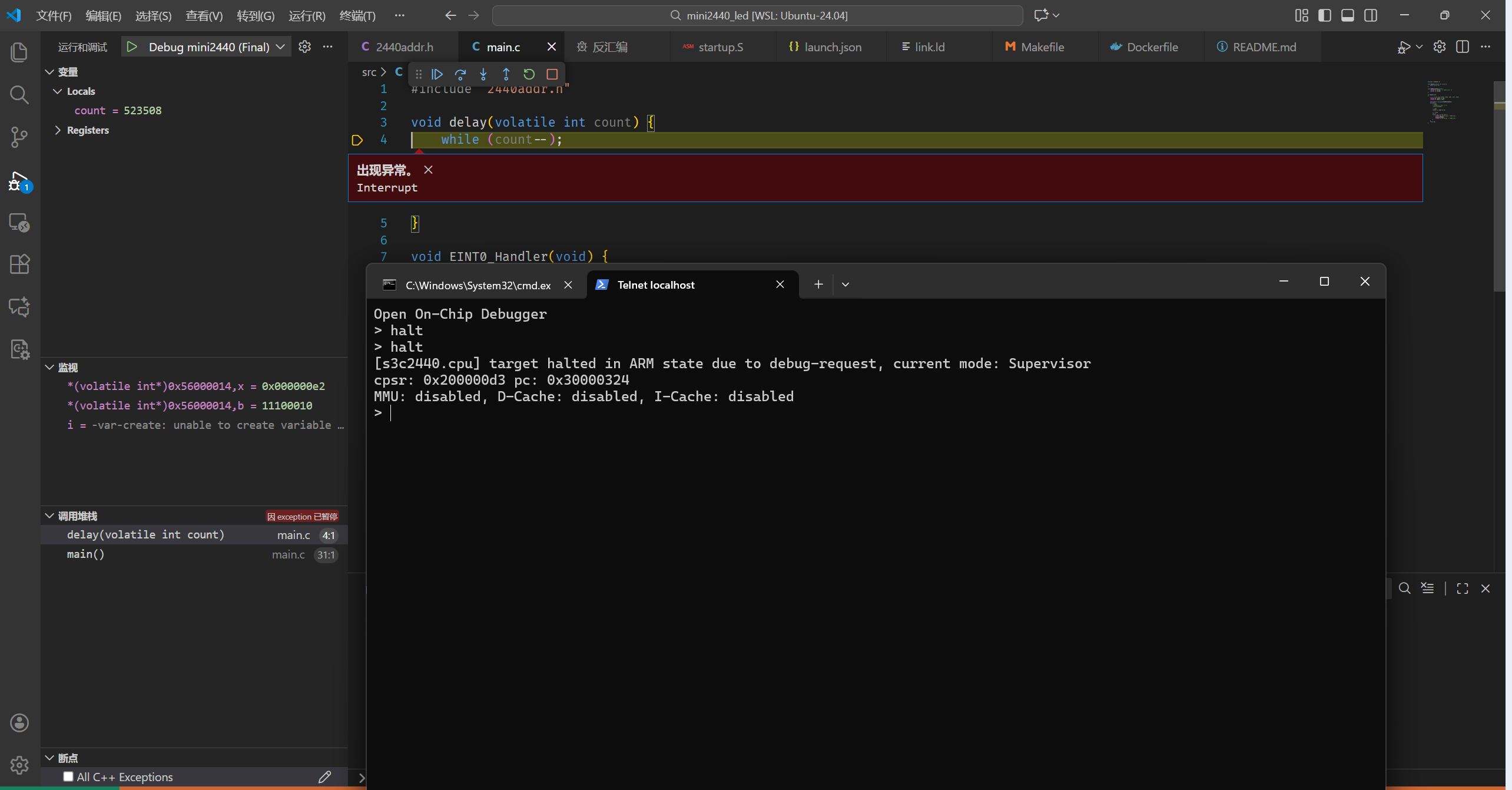

这会强制挂起 CPU，夺回控制权，大概率会强行停在延时里面，如图所示。

使用resume命令恢复状态

resume

4. 汇编调试与 SP 指针

如果程序一进 main 就死机（报错 0x80004004），通常是因为启动代码 (startup.S) 没写好，导致堆栈指针 (SP) 非法。

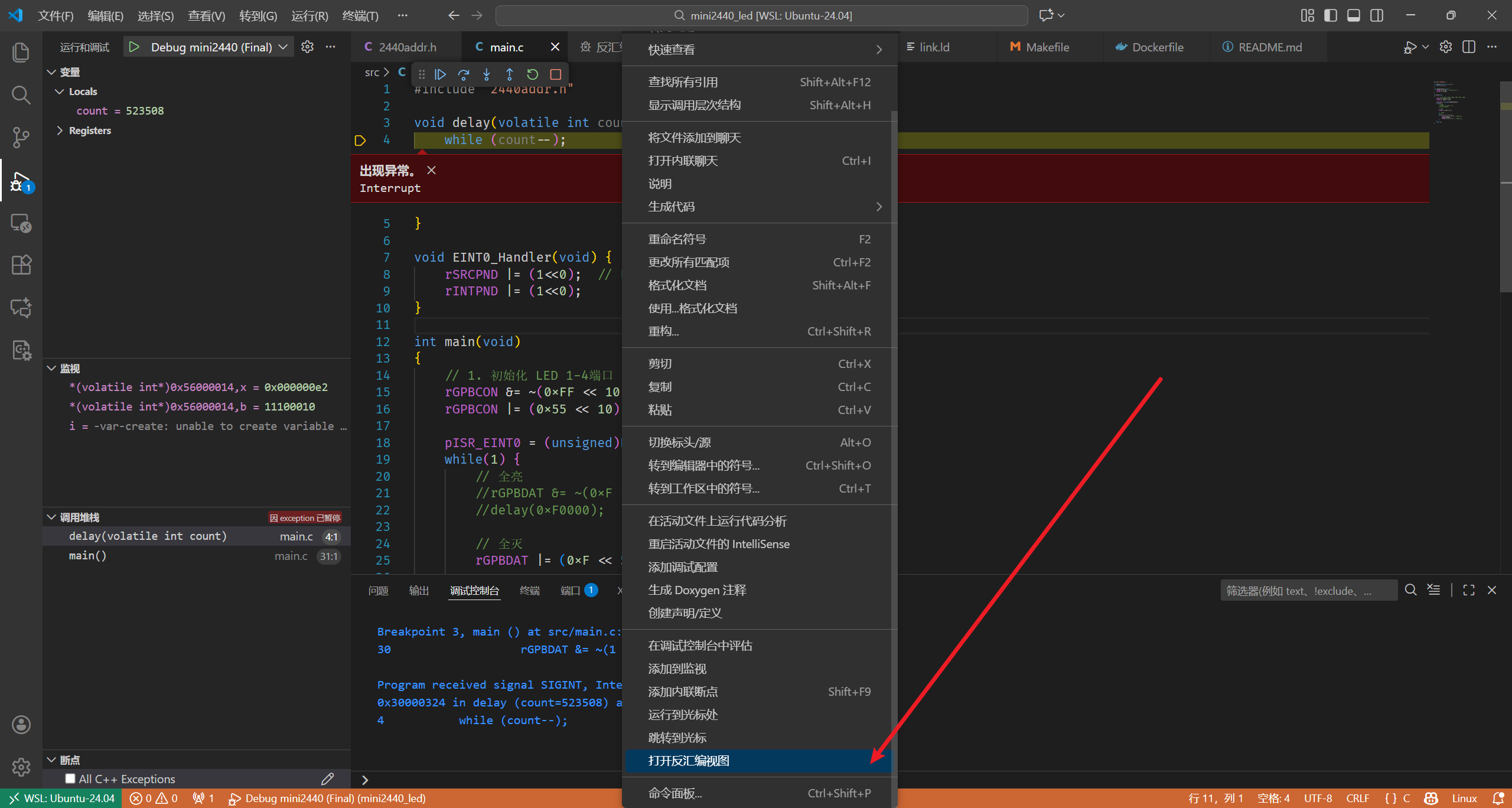

• 技巧：在 VS Code 代码区右键 -> “打开反汇编视图 (Open Disassembly View)”。

• 使用 F10 单步执行汇编指令。

• 观察 寄存器 (Registers) 窗口中的 R13 (SP)，确保在跳转到 C 代码前，SP 指向了合法的 RAM 地址。

5. 高级监视

• Hex 查看：在左侧监视窗口添加表达式，通过输入指令，可以直接看十六进制值或者二进制，x：hex，b：bin。

  *(volatile int*)0x56000014,x

  *(volatile int*)0x56000014,b

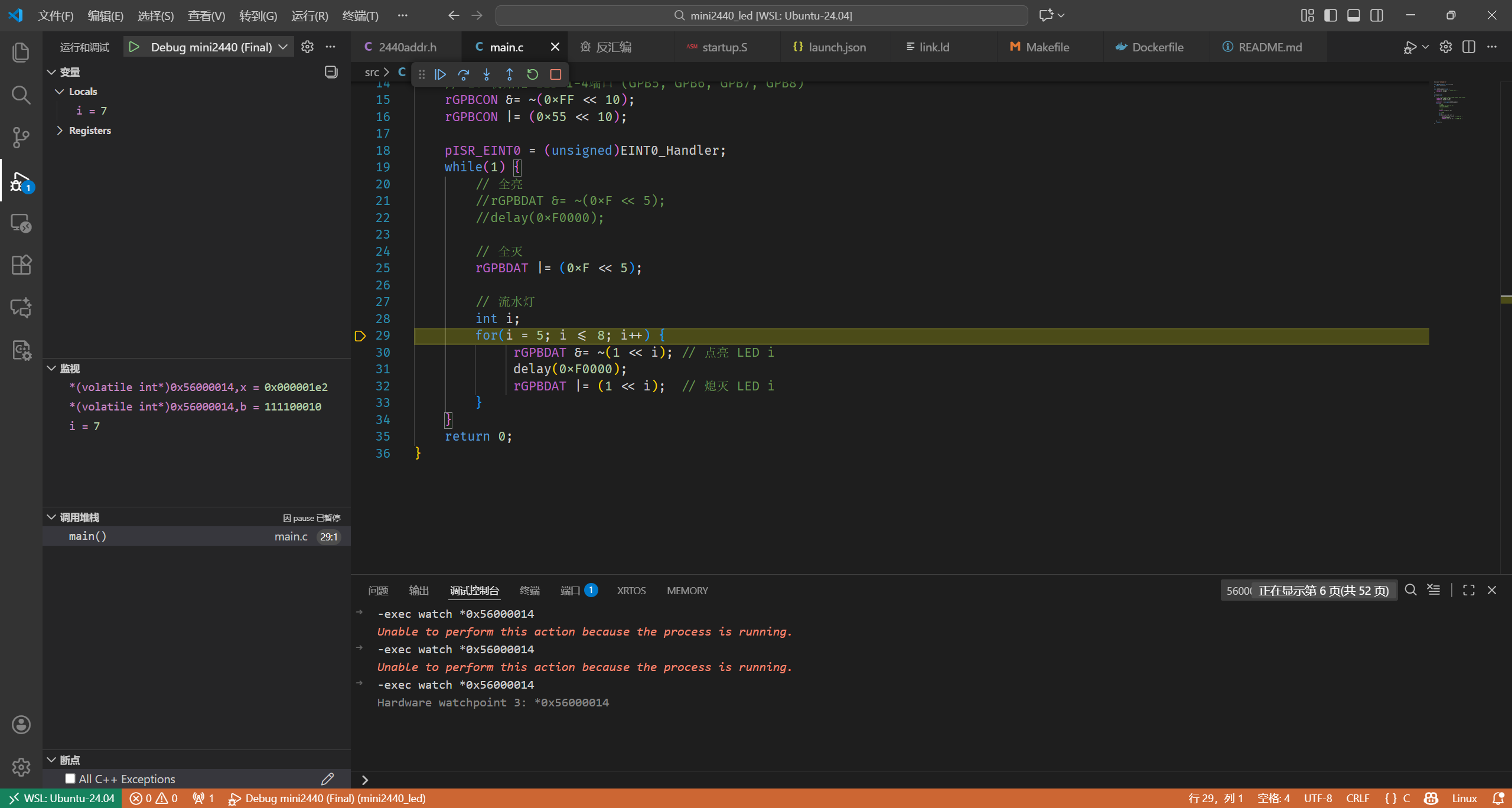

• 数据断点 ：想知道是谁偷偷改了全局变量？在调试控制台输入命令，如果有人修改了地址的值程序会自动暂停。

  -exec watch *0x56000014

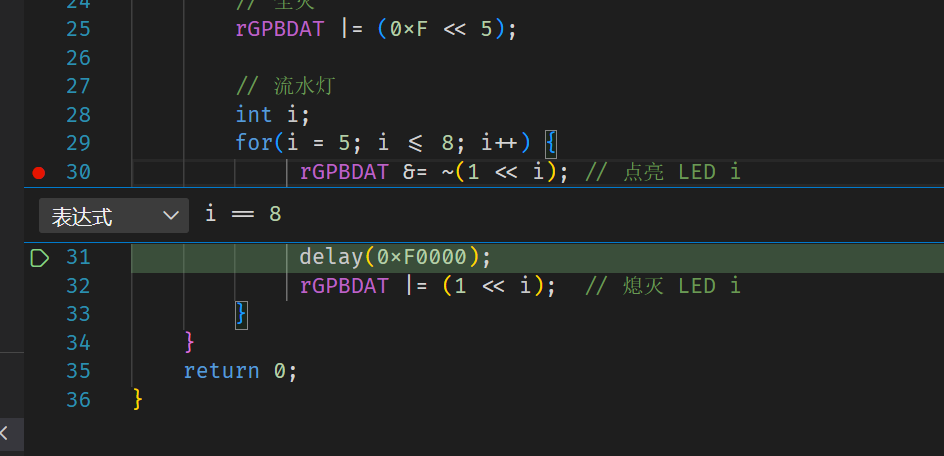

• 条件断点：点击生成断点之后，右键编辑断点输入逻辑表达式，比如我这里输入的i == 8，就会在i=8的时候停下来，其他时候不会，可以快速跳过需要重复很多次的循环。


---

三、 常见玄学问题

Q: 为什么每次 Halt 都停在 delay 函数里？

A: 概率问题。CPU 99.9% 的时间都在执行 delay 空循环，只有 0.1% 的时间在操作 IO。随机暂停几乎肯定会抓到它在“摸鱼”。如果想看 IO 操作，请在该行打断点。

Q: 为什么调试控制台报错 unable to create variable object？

A: 在控制台输入 GDB 原生命令时，必须加上 -exec 前缀（例如 -exec info reg），否则 VS Code 会把它当成 C 语言变量去解析。

---

结语

通过 VS Code + WSL 进行嵌入式开发，既能享受 Linux 强大的命令行生态，又能拥有 Windows 舒适的 GUI 体验。虽然配置初期有些繁琐，但一旦打通了 OpenOCD 和 GDB 的任督二脉，配合上述的调试技巧，你将拥有掌控硬件底层的强大能力。

希望这篇文章能帮你少走弯路，享受裸机开发的乐趣！
