今天讲解一款24位114 dB 192 kHz音频Codec——NX9020，它在性能上可以国产替代CS4272。

（一）芯片概述

NX9020可以高达192kHz的采样率，执行高达24位串行值的立体声模数和数模转换。它的ADC、DAC，都具备114 dB动态范围，以及-100 dB THD+N 。

NX9020在没有应用主时钟的情况下自动使用片上振荡器，使此功能易于使用。独立可寻址的高通滤波器可用于A/D的右通道和左通道。这使得A/D可用于需要一个音频通道和一个直流测量通道的各种应用。

（二）性能参数

 D/A功能

●114 dB动态范围

●-100 dB THD+N

●采样率高达192 kHz

●差分模拟架构

●软斜坡音量控制-1 dB步长

●零交叉免点击过渡

●可选数字滤波器

●快速和慢速滑行

●ATAPI混合功能

●可选串行音频接口格式

●外部静音控制输出

●可选50/15 us去加重

（三）应用领域

NX9020被广泛应用于日常消费电子产品、专业音频设备中，如A/V接收器、DVD-R、CD-R和自动音频系统等。

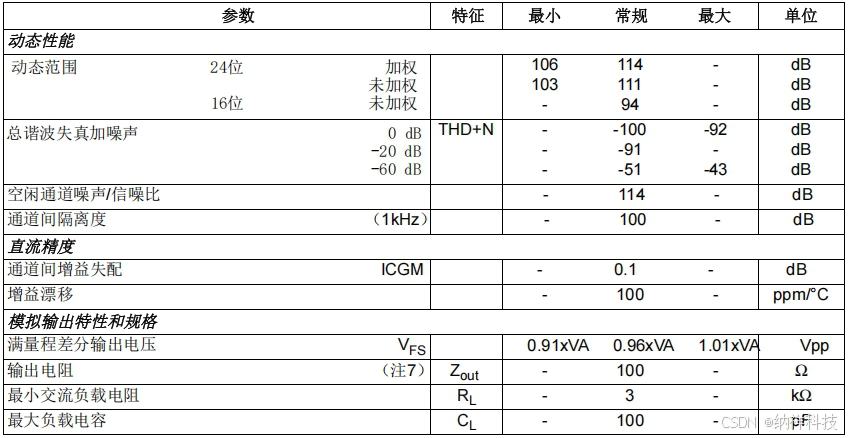

（四）AC模拟特性 - 汽车级

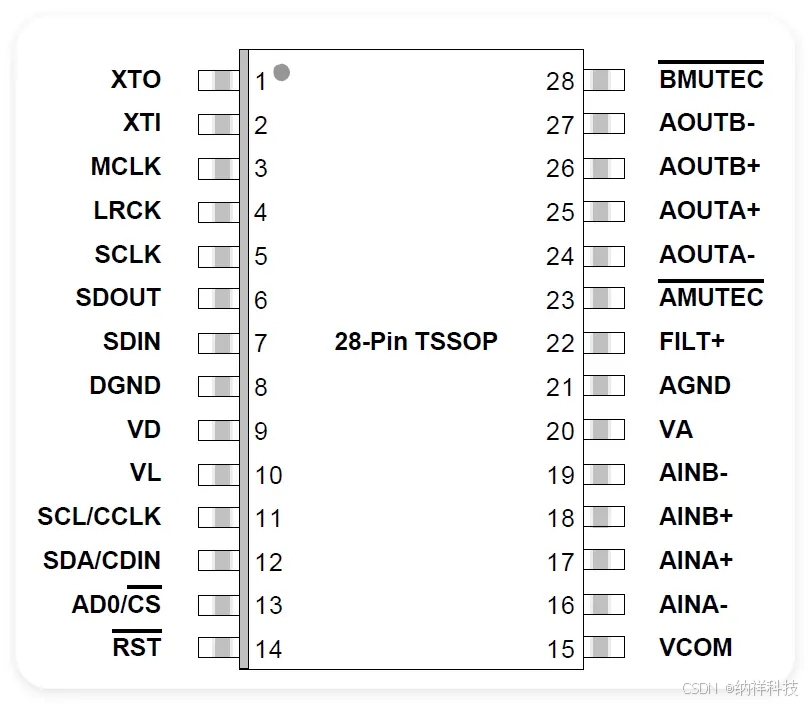

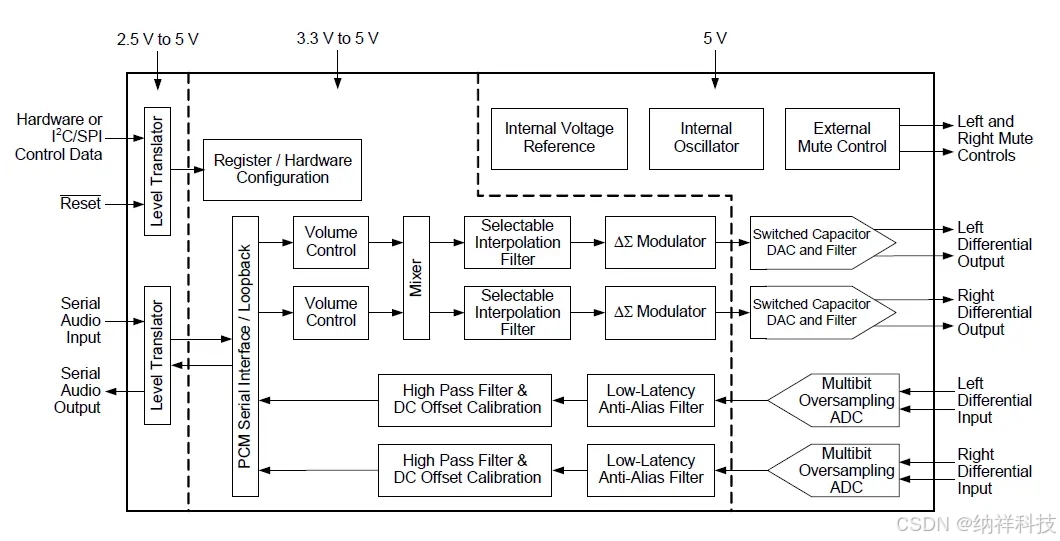

（五）管脚图&框架图
