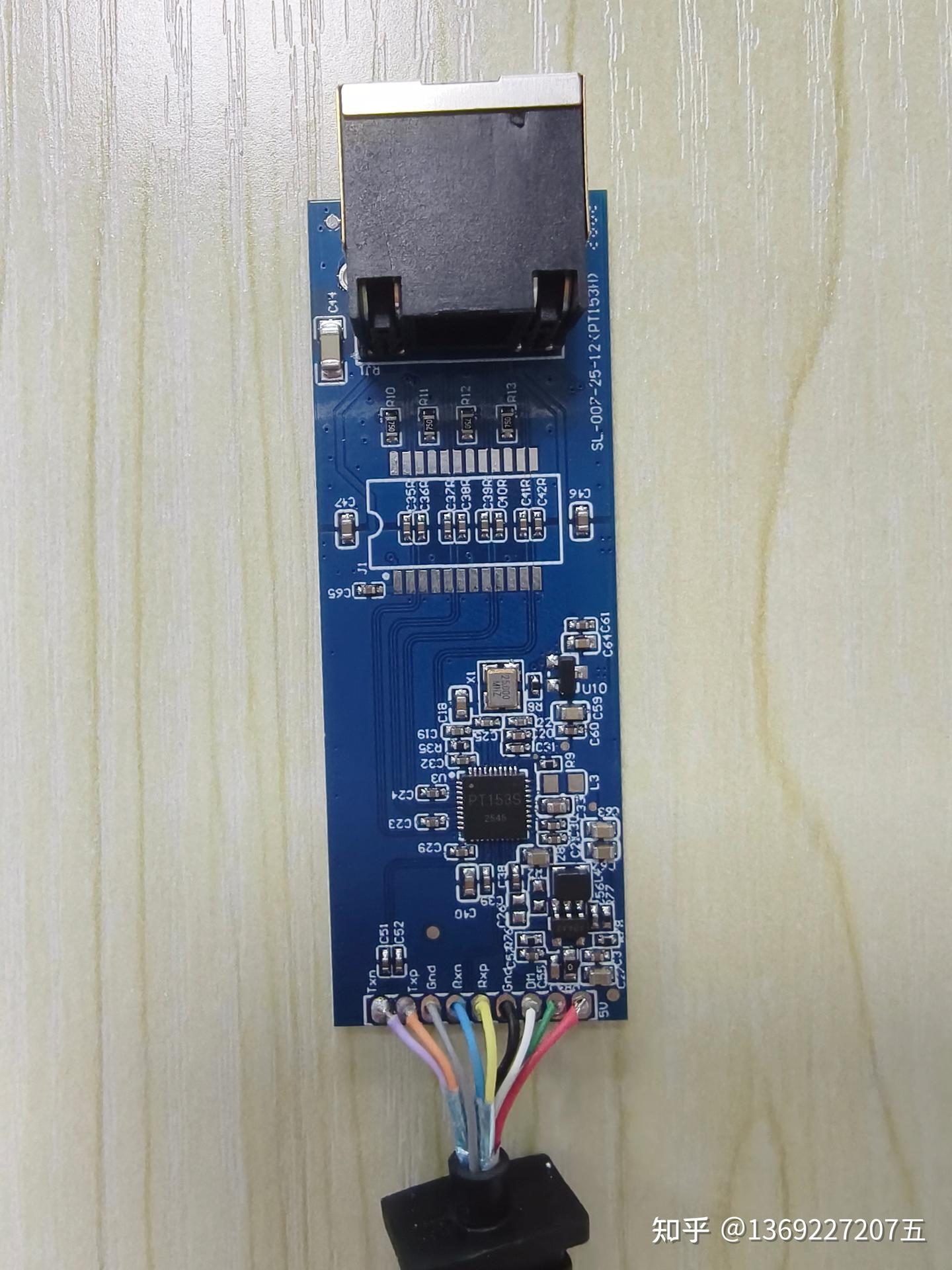

PT153S 是方寸微电子自主研发的一款全国产化 USB 千兆网卡芯片，该芯片具有功能丰富、功耗低等特点，可广泛应用于 USB 千兆网卡、扩展坞、PC、嵌入式工业主板等众多电子产品，可直接替代瑞昱RTL8153

该芯片集成国产 32 位高性能 RISC-V CPU，并集成国产 USB3.0 及以太网 PHY，从设 计、生产到封装全流程均在国内完成。同时该芯片提供完整的应用解决方案，可帮助客户缩

短产品开发周期、降低整体开发成本，提升产品市场竞争力。

方寸微电子科技有限公司2017年成立，总部位于济南，现已在北京、上海、深圳、青岛设有分公司和研发中心，方寸微核心成员均具有10年以上行业研发经验,作为网络安全SoC处理器的核心供应商，方寸微电子在集成电路架构设计、安全密码算法、核心技术自主可控、大规模量产及品质管控等综合能力上具有国内领先的优势，公司将持续为信创安全、工业、网络通信、汽车等重点领域提供完整的芯片级解决方案。

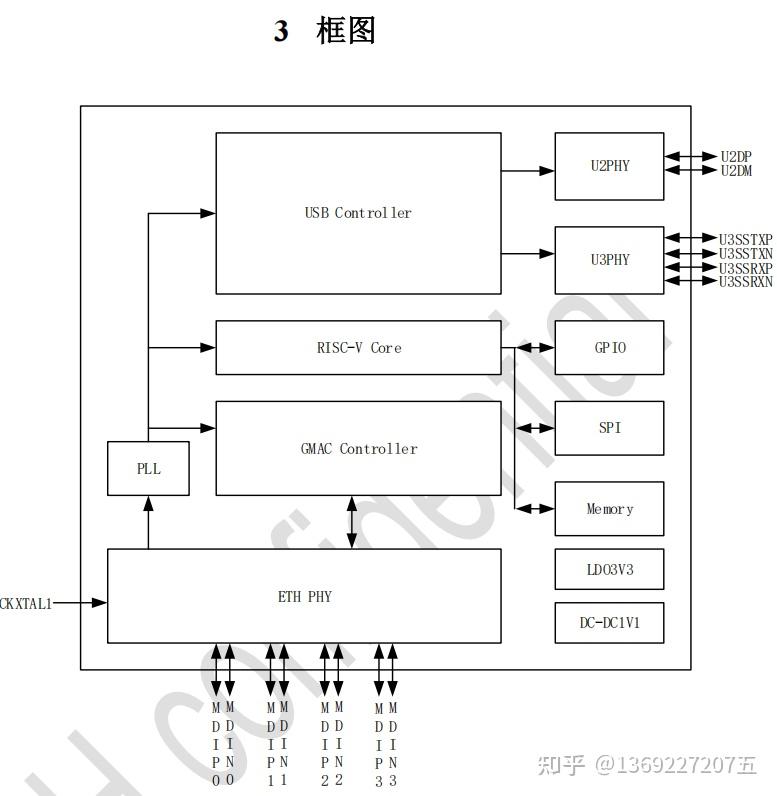

芯片指标

处理器：

 CPU：32 位 RISC-V CPU

动态分支预测

支持 RV32 I/E/M/A/C 指令扩展

支硬件实现非对齐地址访问

支持 32 位 AHB lite

-

支持 WFI 和 WFE

存储资源：

 片上 ROM

-

容量 32KB

 片上 SRAM：

-

容量 96KB

 SIP flash：

-

容量 2Mb

USB 接口：

-

支持 USB3.2 Gen1 标准

-

兼容 SS/HS/FS 速率模式

-

支持 LPM

-

支持 5 个物理端点

网络接口：

-

支持千兆/百兆/十兆

-

支持 TCP/UDP/IPv4/IPv6 校验和

卸载

-

支持 IEEE 802.1Q VLAN tag

-

支持 IEEE 802.3AZ

-

支持 Wake-On-LAN：链路层状态

改变；魔术包；唤醒帧

通用器件：

-

支持 1 路 timer 控制器

-

支持 1 路 wdt 控制器

-

支持 1 路 spi 主控制器

-

支持 1 路 uart 控制器

-

支持 4 个通用 I/O

模拟器件：

-

1 个 PLL

-

2 个 POR

-

1 个 LDO（5V 转 3.3V）

-

1 个 DC-DC（3.3V 转 1.1V）

电气特性：

-

ESD：

□ 4KV（HBM）

□ 100V（MM）

□ 250V（CDM）

-

工作温度：0~70℃

-

贮藏温度：-55~125℃

-

内核工作电压：1.1V

-

IO 工作电压：1.8V~3.3V

封装： QFN40
