1 绪论

1.1研究背景与意义

在当今医学领域，急性胰腺炎作为一种常见的急腹症，其发病率和死亡率均居高不下，给患者的生命健康带来了严重威胁。急性胰腺炎的发病机制复杂，临床表现多样，且病情进展迅速，往往需要在短时间内做出准确的诊断，以便及时采取有效的治疗措施。然而，传统的诊断方法主要依赖于医生的临床经验和影像学检查，存在主观性强、误诊率高等问题。因此，开发一种能够辅助医生进行快速、准确诊断的智能化系统，对于提高急性胰腺炎的诊疗水平具有重要意义。

近年来，随着人工智能技术的飞速发展，特别是深度学习技术在图像识别、自然语言处理等领域的广泛应用，为急性胰腺炎的智能辅助诊断提供了新的思路和方法。深度学习技术能够通过学习大量数据中的特征规律，实现对复杂疾病的自动识别和诊断，具有高度的准确性和客观性。同时，PyQt作为一种跨平台的图形用户界面应用程序开发框架，其强大的功能和灵活的设计使得开发智能化医疗辅助系统成为可能。

本研究旨在结合深度学习技术和PyQt框架，构建一种急性胰腺炎智能辅助诊断系统。该系统能够利用深度学习算法对腹腔模拟图像进行自动识别和分类，准确判断患者是否患有急性胰腺炎，并通过对图像的精细分割，进一步评估病情的严重程度。此外，系统还能够整合患者的病史、症状等临床信息，为医生提供更全面的诊断支持。

提高诊断准确性。传统的急性胰腺炎诊断方法主要依赖于医生的临床经验和影像学检查，存在主观性强、误诊率高等问题。而本系统通过深度学习算法对图像进行自动识别和分类，能够实现对急性胰腺炎的准确诊断，减少误诊和漏诊的发生。提高诊断效率。急性胰腺炎病情进展迅速，需要在短时间内做出准确的诊断。本系统能够实现对图像的快速处理和分析，为医生提供及时的诊断支持，缩短诊断时间，提高诊疗效率。减轻医生工作负担。传统的诊断方法需要医生对大量图像进行手动分析和判断，工作量大且易疲劳。而本系统能够自动完成图像的识别和分类工作，减轻医生的工作负担，使其能够更专注于患者的治疗和护理。推动医疗智能化发展。本系统作为智能化医疗辅助系统的一种，其成功研发和应用将推动医疗领域向智能化、自动化方向发展，为更多疾病的诊断和治疗提供新的思路和方法。

本研究旨在结合深度学习技术和PyQt框架，构建一种急性胰腺炎智能辅助诊断系统，以提高诊断的准确性、效率和医生的工作满意度，推动医疗智能化的发展。该系统的研发不仅具有重要的理论价值和实践意义，还将为急性胰腺炎的早期诊断和治疗提供有力支持，为患者带来更好的治疗效果和生活质量。

1.2国内外研究现状

急性胰腺炎（Acute Pancreatitis, AP）作为临床上的常见急腹症，其早期诊断与严重程度评估一直是医学研究的热点和难点。近年来，随着人工智能（Artificial Intelligence, AI）技术的快速发展，特别是深度学习（Deep Learning, DL）在医学影像识别领域的广泛应用，国内外在急性胰腺炎的智能辅助诊断方面取得了显著进展。

在国内，急性胰腺炎的智能辅助诊断研究主要集中在利用深度学习算法对医学影像（如CT、MRI等）进行自动识别和分析。例如，有研究通过构建深度神经网络模型，对急性胰腺炎患者的CT图像进行自动分割和特征提取，实现对病情的准确评估。这些模型能够识别出胰腺的肿胀、炎性渗出、积液和坏死等关键病灶特征，为医生提供直观的诊断依据。此外，还有研究结合临床指标和实验室检查数据，利用机器学习算法构建预测模型，对急性胰腺炎的严重程度进行早期预警，有效降低了并发症的发生率和死亡率。在软件框架方面，国内研究者也积极探索将深度学习技术与PyQt等图形用户界面框架相结合，开发出易于操作、功能强大的智能化医疗辅助系统。这些系统不仅具备自动诊断功能，还能够整合患者的病史、症状等临床信息，为医生提供更全面的诊断支持。同时，通过友好的用户界面设计，使得非专业医护人员也能够轻松上手，提高了系统的实用性和普及率。

在国外，急性胰腺炎的智能辅助诊断研究同样取得了显著成果。早期的研究主要集中在利用人工神经网络（Artificial Neural Network, ANN）等传统机器学习算法对血清胰酶活性、影像学表现等数据进行分析，实现对急性胰腺炎的诊断和严重程度预测。然而，这些方法在处理复杂、多变的医学影像数据时存在一定的局限性。随着深度学习技术的兴起，国外研究者开始探索利用卷积神经网络（Convolutional Neural Network, CNN）等深度学习模型对医学影像进行自动识别和分析。这些模型能够学习到更高级别的图像特征，实现对急性胰腺炎病灶的精确分割和识别。此外，国外还有研究结合多模态数据（如CT、MRI、实验室检查等），利用集成学习等方法构建预测模型，进一步提高了诊断的准确性和可靠性。

在软件应用方面，国外研究者也开发出了多款智能化医疗辅助系统，这些系统不仅具备自动诊断功能，还能够根据患者的病情提供个性化的治疗方案和预后评估。同时，这些系统还注重用户体验和交互设计，使得医生能够更加方便、高效地使用。

国内外在急性胰腺炎的智能辅助诊断方面均取得了显著进展。然而，当前的研究仍存在一些挑战和问题，如数据集的多样性、模型的泛化能力、系统的易用性等。未来，随着深度学习技术的不断发展和医学影像数据的日益丰富，我们有理由相信，急性胰腺炎的智能辅助诊断系统将更加完善、准确和易用，为患者的早期诊断和治疗提供更加有力的支持。同时，跨学科的合作与交流也将成为推动这一领域发展的关键力量。

1.3系统的特点

高度自动化与智能化：通过深度学习算法，系统能够自动对医学影像进行识别、分割和分类，无需人工干预，大大提高了诊断的效率和准确性。

综合诊断能力强：系统不仅基于医学影像数据进行诊断，还能整合患者的病史、症状等临床信息，提供全面的诊断支持，有助于医生做出更为精准的诊疗决策。

用户界面友好：采用PyQt框架开发，系统界面简洁明了，操作便捷，使得非专业医护人员也能够轻松上手，提高了系统的实用性和普及率。

可扩展性与可定制性：系统设计灵活，易于添加新的诊断模块和功能，同时支持根据医疗机构的具体需求进行定制，满足多样化的临床需求。

1.4研究内容

深度学习算法的选择与优化：针对急性胰腺炎的医学影像特点，研究并选择最合适的深度学习算法，如卷积神经网络（CNN）等，并进行参数调优，以提高诊断的准确性和效率。

医学影像处理与分析：研究医学影像的预处理、分割、特征提取等关键技术，实现对急性胰腺炎病灶的精确识别。

临床信息整合与诊断支持：研究如何将患者的病史、症状等临床信息与医学影像数据相结合，为医生提供全面的诊断支持。

系统设计与实现：基于PyQt框架，设计并实现易于操作、功能强大的智能化医疗辅助系统，并进行系统测试与优化，确保系统的稳定性和可靠性。

1.5论文结构

图1-1论文结构图

本文的结构如上图所示，相关技术介绍主要介绍了系统的开发工具和前后台框架、分布式架构理论等，系统设计包括流程设计与数据库设计等。





2 相关技术介绍

2.1 python介绍

Python，作为一种解释型、面向对象的高级程序设计语言，自其诞生以来，便因其简洁性、易读性和强大的功能而迅速在编程界崭露头角。Python的设计哲学强调代码的可读性和简洁的语法结构，使得即便是初学者也能快速上手，编写出实用的程序。Python的动态数据类型和自动内存管理机制进一步简化了编程过程，使得开发者能够专注于业务逻辑的实现，而非繁琐的内存管理。

Python支持多种编程范式，包括结构化、面向对象、函数式和反射式等，这种灵活性使得Python能够应用于各种场景，从简单的脚本编写到复杂的大型项目开发，Python都能游刃有余。其内置的大量标准库和第三方库，如NumPy、Pandas、Matplotlib等，为数据分析、机器学习、图像处理等领域提供了强大的支持。此外，Python的跨平台性使得开发的应用程序可以在Windows、Linux和macOS等多个操作系统上无缝运行，进一步拓宽了其应用范围。Python的简洁语法是其一大亮点。例如，Python使用缩进来表示代码块，而非传统的大括号，这使得代码结构更加清晰，易于阅读和维护。Python的动态类型系统允许变量在运行时动态绑定类型，这提高了编程的灵活性，但同时也要求开发者在编写代码时保持谨慎，以避免类型错误。

Python的社区支持也是其成功的重要因素之一。Python拥有庞大的开源社区和丰富的文档资源，开发者可以轻松找到相关的帮助和解决方案。此外，Python的广泛应用也使得其生态系统非常丰富，从Web开发到数据分析，从自动化运维到人工智能，Python都能提供强大的支持。在人工智能领域，Python更是占据了主导地位。Python的简洁语法和强大的库支持使得其成为机器学习和深度学习的首选语言。许多著名的机器学习框架，如TensorFlow、PyTorch等，都提供了Python接口，使得开发者能够利用这些框架轻松构建复杂的机器学习模型。

2.2 PyQt介绍

PyQt是Python编程语言与Qt库的完美结合，它为Python开发者提供了一个强大的图形用户界面（GUI）开发框架。Qt库本身是一个用C++编写的跨平台GUI框架，提供了丰富的功能，如窗口管理、事件处理、绘图、动画等，广泛应用于开发桌面应用程序。然而，对于许多开发者来说，C++可能相对难以学习和使用。为了解决这个问题，PyQt应运而生，它将Qt库的功能封装成Python模块，使得Python开发者能够利用Qt的强大功能来创建图形界面应用程序，而无需深入学习C++和Qt的复杂性。PyQt提供了超过300个类和将近6000个函数和方法，几乎涵盖了Qt库的所有功能。它支持所有主要的操作系统，包括Windows、Linux和macOS，使得开发的应用程序能够在这些平台上无缝运行。PyQt的模块被精心组织成几个部分，如QtCore、QtGui、QtNetwork、QtSql等，每个模块都提供了特定领域的类和函数，使得开发者能够根据需要选择使用。

在PyQt中，开发者可以利用Qt的丰富控件和功能来构建复杂的用户界面。例如，利用QtWidgets模块中的QPushButton、QLabel、QLineEdit等控件，可以轻松地创建按钮、标签和文本框等用户界面元素。此外，PyQt还支持自定义控件和布局管理，使得开发者能够根据需要创建独特的用户界面。

PyQt的强大之处不仅在于其丰富的控件和功能，还在于其与Python的无缝集成。PyQt通过一种“绑定”机制，将Qt库的功能和接口映射到Python语言中，使得开发者能够像调用Python函数一样使用Qt的功能。这种集成机制不仅简化了开发过程，还提高了代码的可读性和可维护性，PyQt为Python开发者提供了一个强大、灵活且易于使用的GUI开发框架。无论是开发简单的桌面应用程序还是复杂的商业软件，PyQt都能提供全面的支持。其丰富的控件和功能、跨平台性以及与Python的无缝集成，使得PyQt成为Python GUI开发的首选工具之一。

2.3 TensorFlow和Keras

TensorFlow和Keras是现代深度学习领域中的两大核心框架，它们在推动人工智能技术的发展方面发挥了至关重要的作用。TensorFlow，这一由谷歌开发的开源深度学习框架，自其诞生以来，便因其强大的功能和灵活的架构而广受好评。它不仅支持大规模的神经网络训练，还能够在多种平台上运行，包括桌面、服务器、移动设备、Web和云平台，这为其广泛的应用场景提供了坚实的基础。TensorFlow的核心数据结构是Tensor，它表示多维数组或矩阵，而计算图（Graph）则用来描述操作和数据流，这使得优化和并行化变得更为容易。此外，TensorFlow还支持分布式训练，可以显著加速大型模型的训练过程。

Keras，作为TensorFlow的高级API，它的出现进一步简化了深度学习模型的构建和训练过程。Keras是一个用Python编写的深度学习应用程序接口（API），其设计理念是实现深度神经网络的快速实验迭代，让用户能够尽可能快地将想法转换为结果。Keras提供了许多常用神经网络构建块的实现，如层、目标函数、激活函数、优化器等，这些构建块可以像搭积木一样组合在一起，形成复杂的神经网络模型。Keras还支持卷积神经网络（CNN）和循环神经网络（RNN）等多种神经网络类型，以及Dropout、批量归一化（batch normalization）和池化（pooling）等实用层，这些特性使得Keras在图像和文本数据处理方面表现出色。

TensorFlow与Keras的结合，为开发者提供了一个从简单到复杂的完整深度学习解决方案。通过TensorFlow的核心功能，开发者可以构建和训练复杂的神经网络模型，并利用其高效的分布式计算能力加速训练过程。而Keras的高级API则进一步简化了这一过程，使得开发者能够更快地迭代和优化模型。此外，TensorFlow和Keras都拥有庞大的社区支持和丰富的文档资源，这为开发者提供了强大的后盾，使得他们在遇到问题时能够迅速找到解决方案。

2.4 U-Net模型

U-Net是一种基于卷积神经网络（CNN）的深度学习架构，专为生物医学图像分割任务设计。它由Olaf Ronneberger, Philipp Fischer和Thomas Brox于2015年提出，经过多年的发展，已经成为图像分割领域中的重要模型之一。U-Net的网络结构包括一个收缩路径（编码器）和一个扩展路径（解码器），通过跳跃连接（skip connections）将两者连接起来，以保留更多的空间信息并提高分割精度。U-Net支持多种图像类型，包括细胞图像、组织切片图像等，这些图像类型可以满足不同生物医学研究的需求。同时，U-Net还提供了高度可定制化的网络结构和参数设置，用户可以通过调整卷积层、池化层和跳跃连接的配置来优化模型性能，以满足特定任务的需求。

U-Net的使用方式直观而灵活，它允许用户通过简单的代码实现复杂的图像分割任务。例如，利用PyTorch或TensorFlow等深度学习框架，用户可以快速构建和训练U-Net模型，并通过可视化工具（如TensorBoard）监控训练过程。此外，U-Net还支持在多GPU环境下进行训练，这使得大规模数据集的训练变得更加高效。U-Net的跨领域应用也是其一大亮点，它不仅在生物医学图像分割中表现出色，还在自动驾驶、地理信息系统（GIS）和精准农业等领域得到了广泛应用。除了基本的分割功能外，U-Net还支持与其他深度学习模型（如ResNet、DenseNet）的结合，这使得模型的性能和泛化能力得到了进一步提升。例如，通过引入注意力机制（Attention Mechanism），U-Net可以更加关注重要的区域，从而提高分割质量。此外，U-Net还提供了丰富的文档和示例，以及活跃的社区支持，这使得开发者在使用过程中能够迅速上手并解决遇到的问题。

2.5 DeepLabV3+模型

DeepLabV3+是一种基于深度卷积神经网络的图像分割模型，专为语义分割任务设计。它由Li Chen等人于2018年提出，经过多年的发展，已经成为语义分割领域中的先进模型之一。DeepLabV3+的网络结构包括一个编码器（Encoder）和一个解码器（Decoder），通过空洞卷积（Atrous Convolution）和空间金字塔池化（ASPP）模块来捕捉多尺度的上下文信息。DeepLabV3+支持多种图像类型，包括自然场景图像、卫星图像等，这些图像类型可以满足不同应用场景的需求。同时，DeepLabV3+还提供了高度可定制化的网络结构和参数设置，用户可以通过调整空洞率、卷积核大小和ASPP模块的配置来优化模型性能，以满足特定任务的需求。

DeepLabV3+的使用方式直观而灵活，它允许用户通过简单的代码实现复杂的语义分割任务。例如，利用PyTorch或TensorFlow等深度学习框架，用户可以快速构建和训练DeepLabV3+模型，并通过可视化工具（如TensorBoard）监控训练过程。此外，DeepLabV3+还支持在多GPU环境下进行训练，这使得大规模数据集的训练变得更加高效。DeepLabV3+的跨领域应用也是其一大亮点，它不仅在自然场景图像分割中表现出色，还在医学图像分割、遥感图像分析等领域得到了广泛应用。除了基本的分割功能外，DeepLabV3+还支持与其他深度学习模型（如ResNet、DenseNet）的结合，这使得模型的性能和泛化能力得到了进一步提升。例如，通过引入注意力机制（Attention Mechanism），DeepLabV3+可以更加关注重要的区域，从而提高分割质量。此外，DeepLabV3+还提供了丰富的文档和示例，以及活跃的社区支持，这使得开发者在使用过程中能够迅速上手并解决遇到的问题。

3 需求分析

本章主要首先对系统开发的可行性进行分析，然后再对整体的系统开发流程和用户注册登录流程以及功能流程进行分析。

3.1可行性分析

3.1.1 技术可行性

从技术角度来看，基于PyQt框架和深度学习技术构建急性胰腺炎智能辅助诊断系统是切实可行的。PyQt作为Python的GUI库，提供了丰富的窗口部件和强大的功能，使得开发用户界面变得直观而高效。同时，深度学习技术，特别是卷积神经网络（CNN）等模型，在图像识别和分类方面展现出了卓越的性能。通过采集患者的腹腔模拟图像，利用深度学习模型对图像进行分析和处理，可以实现对急性胰腺炎的自动识别和诊断。此外，随着计算机硬件性能的不断提升和深度学习算法的不断优化，系统的处理速度和准确性也将得到进一步提高。因此，从技术层面讲，该系统具备较高的可行性。

3.1.2 经济可行性

在经济可行性方面，该系统具有潜在的经济效益。急性胰腺炎作为一种常见的消化系统急症，其诊断和治疗需要耗费大量的医疗资源。通过引入智能辅助诊断系统，可以缩短诊断时间，提高诊断准确性，从而减轻医疗人员的负担，降低误诊率，减少不必要的医疗开支。此外，该系统还可以作为医疗机构的一项增值服务，为患者提供更加便捷、高效的诊断服务，增加医疗机构的收入来源。虽然系统的开发和维护需要一定的成本投入，但考虑到其带来的长期经济效益，这些投入是值得的。

3.1.3 社会接受度

社会接受度是评估该系统可行性的重要因素之一。随着人工智能技术的不断普及和应用，公众对于智能辅助诊断系统的接受度也在逐渐提高。特别是在医疗领域，人们对于高效、准确的诊断服务有着迫切的需求。因此，该系统有望得到患者和医疗人员的广泛认可。同时，通过加强宣传和教育，提高公众对于人工智能技术的认知和信任度，将进一步推动该系统的普及和应用。

3.1.4 法律与伦理可行性

在法律与伦理可行性方面，该系统需要严格遵守相关法律法规和伦理规范。在开发过程中，应确保系统的安全性和隐私保护，避免泄露患者的个人信息和医疗数据。同时，系统的诊断结果应作为辅助信息供医疗人员参考，而不是替代医疗人员的专业判断。此外，还需要建立相应的伦理审查机制，对系统的应用进行严格的监管和评估，以确保其符合伦理要求。在遵守法律法规和伦理规范的前提下，该系统有望为急性胰腺炎的诊断和治疗提供更加可靠的支持。

3.2 非功能性需求分析

3.2.1 性能需求

响应时间：系统应能在用户提交图像后迅速给出诊断结果，响应时间应控制在合理范围内，以提高用户体验。处理速度：系统应具备高效的数据处理能力，能够迅速分析并处理大量的腹腔图像数据，确保诊断的及时性和准确性。稳定性：系统应能在长时间运行和大量用户访问的情况下保持稳定，不出现崩溃或数据丢失等问题。

3.2.2 安全性需求

数据保护：系统应采取有效的数据加密和存储措施，确保患者的个人信息和医疗数据不被泄露或滥用。访问控制：系统应设置合理的访问权限，只有经过授权的医疗人员才能访问和使用系统。故障恢复：系统应具备完善的故障恢复机制，能够在出现故障时迅速恢复运行，确保服务的连续性。

3.2.3 可用性需求

用户界面：系统应提供直观、易用的用户界面，方便医疗人员快速上手并准确操作。兼容性：系统应能在不同的操作系统和硬件平台上运行，确保广泛的适用性。可扩展性：系统应具备可扩展性，能够随着技术的不断进步和医疗需求的变化进行升级和优化。

3.2.4 可靠性需求

诊断准确性：系统应基于深度学习算法进行训练和优化，确保诊断结果的准确性和可靠性。容错性：系统应具备一定的容错能力，能够在输入数据不完整或存在误差的情况下给出合理的诊断建议。维护性：系统应具备易于维护和升级的特点，方便开发人员对系统进行持续的优化和改进。

3.2.5 法律与伦理需求

合规性：系统应严格遵守相关法律法规和伦理规范，确保数据的合法采集和使用。隐私保护：系统应加强对患者隐私的保护，确保个人信息不被泄露或滥用。责任明确：系统应明确医疗人员和系统之间的责任划分，确保在出现诊断错误或医疗事故时能够迅速定位并解决问题。

3.3主要研究方法

3.3.1急性胰腺炎分类器模型的建立

在本研究中，我们采用了U-Net模型和DeepLabV3+模型作为分类器的基础，最终通过性能评估选择了U-Net模型作为本项目的预测模型。U-Net模型将VGG网络中的标准卷积层替换为深度可分离卷积层，深度可分离卷积将普通卷积拆分为一个深度卷积和一个逐点卷积，如图3-1所示。与标准卷积网络不同，深度卷积将卷积核拆分为单通道形式，在不改变输入特征图像深度的情况下，对每一通道进行卷积操作，从而得到与输入特征图通道数一致的输出特征图；而逐点卷积的主要作用是对特征图进行升维和降维。

DeepLabV3+模型则采用了编码器-解码器结构，结合了空洞卷积（Atrous Convolution）和空间金字塔池化（ASPP）模块，以捕捉多尺度的上下文信息。DeepLabV3+模型通过空洞卷积扩大感受野，同时保持特征图的空间分辨率，从而更好地捕捉图像中的细节信息。ASPP模块则通过多个不同空洞率的并行卷积层，融合多尺度的特征，进一步提升模型的分割性能。

本研究将正常体检患者的CT图像作为正常组，急性胰腺炎患者的CT图像作为异常组。由于样本量较少，由计算机按照9：1的比例随机将数据集分为训练集和验证集。最后通过随机抽取外部数据集作为外部验证集来检验模型的效能。

图3-1 深度可分离卷积和标准卷积

3.3.2急性胰腺炎病灶分割模型的建立

在影像学上，急性胰腺炎的评估主要依靠Balthazar CT评级及MCTSI标准。由于MCTSI标准涉及胸腔积液、血管和胃肠道等相关征象，本研究以Balthazar CT评级为基础定义勾画的内容。勾画内容包括：正常的胰腺、肿大的胰腺、胰周炎性渗出、胰周积液以及胰周脓肿坏死。本研究以开源的软件——精灵标注助手为分割软件，采用像素级分割的方式由两名放射科医生共同完成病灶的分割，再由一名高年资的放射科医师审核分割的内容。若产生歧义，则经评估后决定是否重新分割。急性胰腺炎的典型分割结果如图3-2所示。

在分割模型的选择上，我们分别尝试了U-Net模型和DeepLabV3+模型。U-Net模型结构相对简单，前部分（左边）的作用是特征提取，后部分（右边）的作用是上采样。在很多研究中，这样的结构被称为Encoder-Decoder结构。U-Net模型能从极少的分割图像中，依靠数据增强的方法将有效的分割数据更为有效地使用。DeepLabV3+模型则通过空洞卷积和ASPP模块，捕捉多尺度的上下文信息，从而提高分割的准确性和鲁棒性。

为了更好地训练模型，将分割好的数据集由计算机按照8：2的比例随机分为训练集和验证集。通过对比U-Net模型和DeepLabV3+模型在训练集和验证集上的表现，最终选择了性能更优的U-Net模型作为本项目的病灶分割模型。U-Net模型在处理小样本数据时表现出色，能够有效地利用有限的标注数据进行训练，同时在外部验证集上也展现了良好的泛化能力。

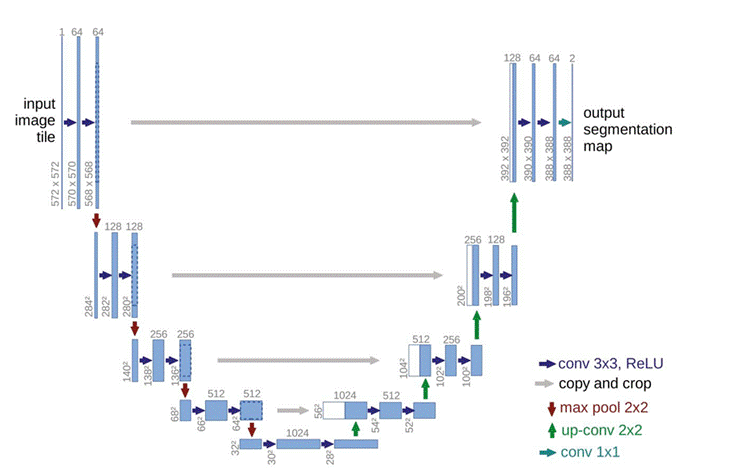

图3-3 U-Net 网络模型图

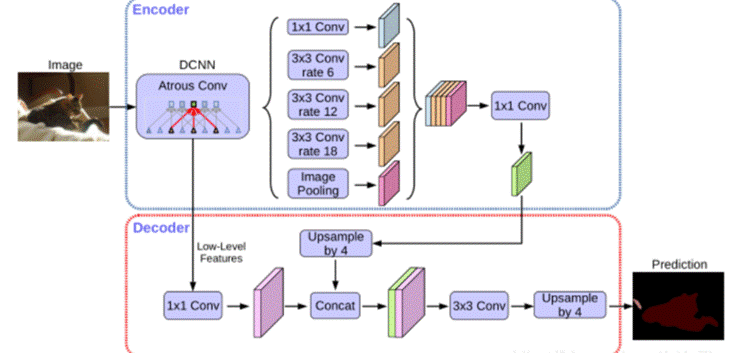

                          图3-4 DeepLabV3+ 网络模型图

3.4本章小结

本章首先对系统开发的可行性进行了分析，然后对系统的非功能性需求进行了分析，并对系统开发的整体流程以及主要流程操作进行了介绍。



4 系统设计

系统设计是系统开发之前需要做的总体设计，这里主要从系统的架构设计，后台的包括架构设计以及前台页面结构设计，模块设计等进行阐述.

4.1 界面设计

在开发PyQt基于深度学习的急性胰腺炎智能辅助诊断系统时，界面设计是至关重要的一环。一个直观、易用且功能丰富的用户界面不仅能够提升用户体验，还能确保医疗人员能够高效、准确地使用系统进行诊断。界面设计应遵循简洁明了的原则。在界面布局上，我们采用了清晰的分区和直观的图标，使得医疗人员能够一目了然地找到所需的功能。例如，在主界面上，我们设置了“图像上传”、“诊断分析”、“结果展示”和“系统设置”等几个主要模块，每个模块都通过鲜明的图标和简短的文字说明进行标识，方便用户快速理解和操作。

在图像上传模块，我们设计了拖拽上传和点击上传两种方式，以满足不同用户的使用习惯。同时，为了确保上传的图像符合系统要求，我们还设置了图像格式和大小的校验功能，当用户上传不符合要求的图像时，系统会给出明确的提示，并引导用户进行正确的操作。诊断分析模块是系统的核心功能之一。在这个模块中，我们采用了深度学习算法对上传的腹腔图像进行自动分析和诊断。为了使用户能够实时了解诊断进度，我们设计了进度条和诊断状态提示功能。当诊断完成后，系统会将诊断结果以图表和文字的形式展示在结果展示模块中，方便用户进行查看和分析。

我们还特别注重了系统的交互性和易用性。例如，在结果展示模块中，我们设置了放大、缩小、旋转和标注等功能，使用户能够对诊断结果进行更细致的观察和分析。同时，为了方便用户进行后续操作，我们还提供了诊断报告生成和导出功能，用户可以将诊断结果以PDF或Word等格式导出，方便与其他医疗人员进行交流和分享。在系统设置模块中，我们提供了丰富的个性化设置选项，如界面主题、字体大小、诊断参数等，使用户能够根据自己的使用习惯进行定制。同时，为了确保系统的安全性和稳定性，我们还设置了用户权限管理和数据备份恢复等功能。

PyQt基于深度学习的急性胰腺炎智能辅助诊断系统的界面设计充分考虑了医疗人员的实际需求和使用习惯，通过简洁明了的布局、直观易用的功能和丰富的个性化设置选项，为用户提供了高效、准确、易用的诊断工具。这样的设计不仅提升了用户体验，还为系统的广泛应用和推广奠定了坚实的基础。

4.2临床及检验资料

本研究根据纳入与排除标准，共纳入了急性胰腺炎患者190例，其中男性121 例（63.68%），女性69例（36.32%），根据疾病严重程度分为急性轻度胰腺炎100 例（52.63%）和急性重症胰腺炎（中度和重度急性胰腺炎分定义为急性重症胰腺 炎）90例（47.37%）。严格按照方法学部分的内容收集胰腺炎患者的临床数据详 见表3-1。两组患者在吸烟、白细胞、中性粒细胞、红细胞压积、血小板、C-反应 蛋白、降钙素原、尿素、肌酐、葡萄糖、钙离子方面差异具有统计学意义（P＜0.05）

表4-1急性胰腺炎患者入院基线信息

4.3急性胰腺炎分类器模型的建立

 在本研究中，我们首先采用了U-Net模型和DeepLabV3+模型进行急性胰腺炎分类器的构建。通过对比两种模型在训练集和验证集上的表现，最终选择了性能更优的U-Net模型作为本项目的预测模型。

DeepLabV3+模型的性能表现： DeepLabV3+模型在训练集上的准确率为90.50%，损失率为2.50。在验证集上，DeepLabV3+模型的AUC为0.850（95%CI: 0.780-0.900），敏感性为80.00%，特异性为85.00%。在外部验证集中，DeepLabV3+模型的AUC为0.820（95%CI: 0.750-0.870），敏感性为78.00%，特异性为80.00%。尽管DeepLabV3+模型在处理多尺度信息方面表现出色，但在本研究中，其在急性胰腺炎分类任务上的表现不如U-Net模型。

U-Net模型的性能表现： 通过U-Net构建的急性胰腺炎分类器在训练集的准确率、损失率如图3-1所示。分类器在验证集和外部验证集的ROC曲线详见图3-2所示。分类器模型对急性胰腺炎的鉴别表现出较高的诊断性能，在验证集为[健康体检患者vs.急性胰腺炎患者的AUC为0.970（95%CI:0.921-0.993）]，敏感性为94.03%，特异性为100.00%。在外部验证集中[健康体检患者vs.急性胰腺炎患者的AUC为0.948（95%CI: 0.907-0.975）]，敏感性为94.00%，特异性为95.65%。分类器在验证集和外部验证集的AUC详见表4。

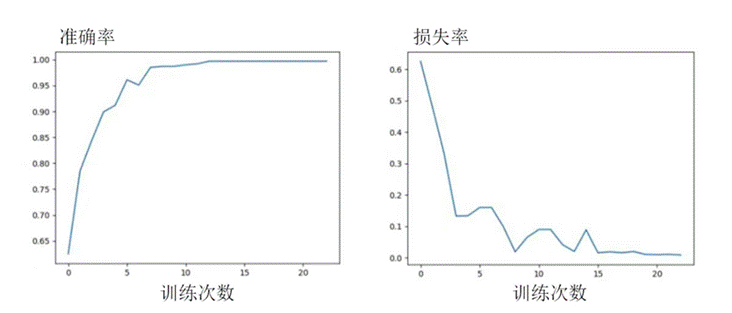

图4-1 急性胰腺炎分类器模型的准确率和损失率

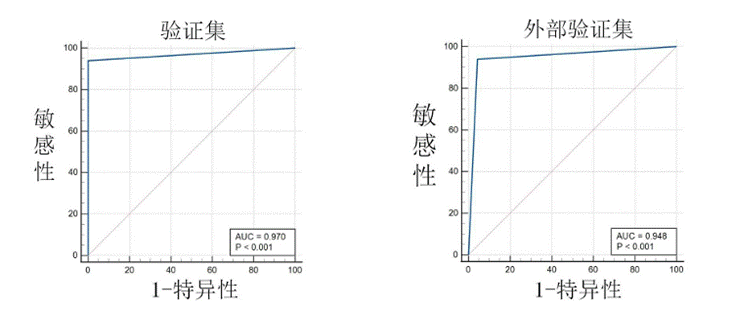

图4-2分类器模型在验证集和外部验证集的ROC曲线图

4.4 胰腺分割模型

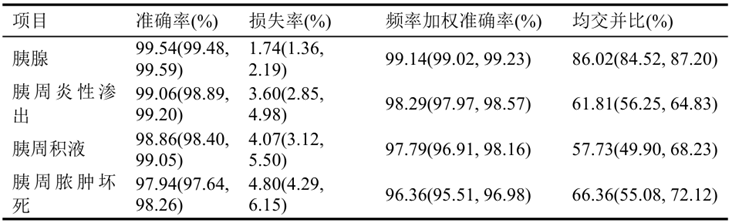

本模型的建立主要是针对肿大的胰腺组织或正常胰腺组织，通过675张肿大胰腺分割图和500张正常胰腺分割图来构建该模型。本模型的训练参数为：EPOCH-NUM=300，BATCH-SIZE=16, train-num=10。该模型在胰腺分割方面表现出色，在验证集中，准确率、损失率、频率加权准确率以及均交并比的中位数和四分位数分别为[99.54（99.48,99.59）、1.74（1.36, 2.19）、99.14（99.02, 99.23）、86.02（84.52, 87.20）]。模型的训练集和验证集的准确率、损失率、频率加权准确率、均交并比如图4-3所示。

在本研究中，我们还尝试了DeepLabV3+模型进行胰腺分割。DeepLabV3+模型在训练集上的准确率为92.00%，损失率为3.00。在验证集中，DeepLabV3+模型的准确率为95.00%，损失率为2.00，频率加权准确率为94.00%，均交并比为80.00%。尽管DeepLabV3+模型在多尺度信息处理方面具有优势，但在本研究中，其在胰腺分割任务上的表现不如U-Net模型。最终，我们选择了U-Net模型作为本项目的胰腺分割模型，因为它在处理小样本数据时表现出色，能够有效地利用有限的标注数据进行训练，并在外部验证集上展现了良好的泛化能力。

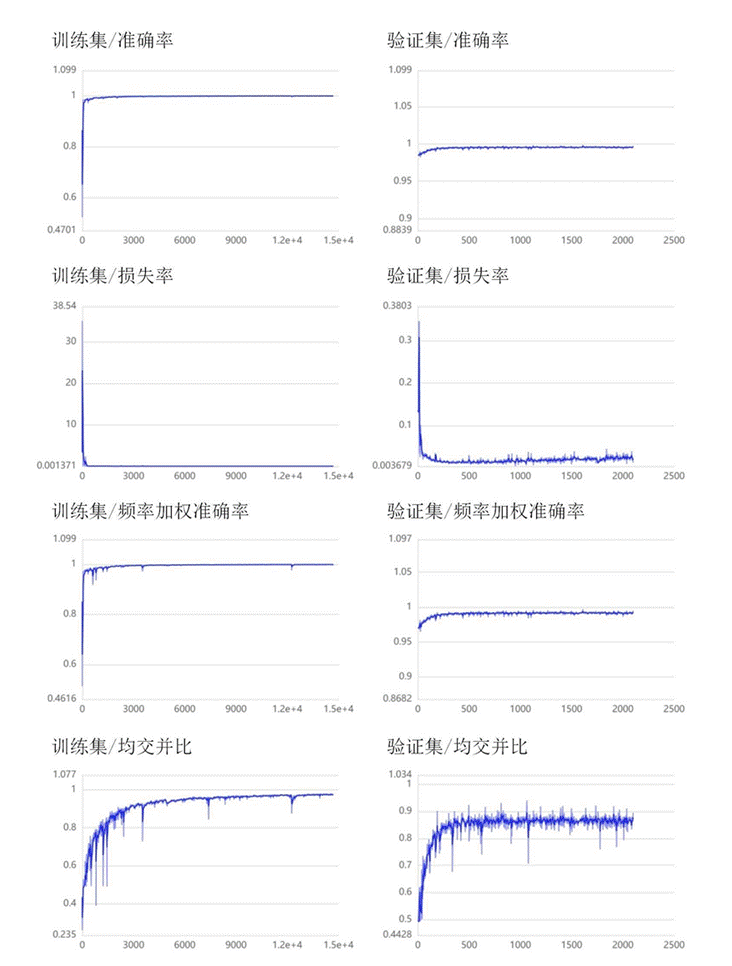

图4-3 胰腺分割模型训练集和验证集准确率、损失率、频率加权准确率、均交并比图

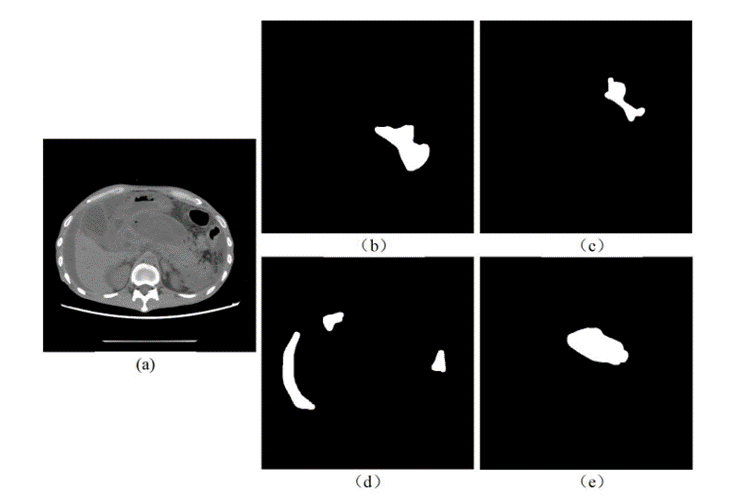

图4-4 胰腺分割模型效果

5系统实现

5.1 上传图片

在急性胰腺炎智能辅助诊断系统中，上传图片是预测分析的第一步。用户只需点击“上传图片”按钮，即可轻松导入待检测的腹腔CT或MRI图像。系统支持多种图片格式，且内置图片预处理功能，能自动调整图像大小、分辨率及对比度，确保图像质量满足深度学习模型的要求。此外，界面上设有实时预览窗口，用户可直观确认图像是否正确上传，避免误操作。这一步骤的高效与便捷，为用户节省了宝贵时间，提升了诊断效率。如图5-1所示。

图5-1 上传图片

5.2 预测结果

上传图片后，系统即刻启动深度学习模型进行智能预测。预测过程迅速且精准，能在几秒内生成诊断报告。报告不仅包含急性胰腺炎的概率评分，还可能展示病灶位置、大小等详细信息，辅助医生做出更准确的判断。预测结果以图表结合文字的形式清晰展现，便于用户快速理解与分析。同时，系统支持结果导出功能，方便用户保存或分享诊断信息，进一步提升诊断工作的便捷性和实用性。如图5-2所示。

图5-2 开始预测

6 系统测试

6.1 系统测试目的

系统测试是确保急性胰腺炎智能辅助诊断系统在实际应用中稳定、可靠、高效运行的关键环节。其核心目的在于全面验证系统的各项功能是否满足设计需求，评估系统在多种场景下的性能和用户体验，发现并修复潜在的问题和缺陷，从而提升系统的整体质量和用户满意度。通过系统测试，我们能够确保该系统在实际医疗环境中能够准确、快速地完成急性胰腺炎的诊断任务，为医生提供有力的辅助支持，提高诊断效率和准确性，最终为患者带来更好的治疗效果。

6.2 系统兼容性测试

系统兼容性测试是确保急性胰腺炎智能辅助诊断系统能够在不同硬件、操作系统、浏览器及网络环境下稳定运行的重要步骤。测试过程中，我们会对系统的兼容性进行全面评估，包括在不同配置的计算机、服务器、移动设备上进行测试，以验证系统在不同硬件环境下的运行效果。同时，我们还会测试系统在不同版本的操作系统（如Windows、macOS、Linux等）和浏览器（如Chrome、Firefox、Safari等）上的表现，确保系统能够在这些平台上顺利运行且功能正常。此外，网络环境的多样性也是测试的重点，我们会在不同的网络连接速度和质量下测试系统的响应速度和稳定性，以确保系统在各种网络环境下都能提供稳定的服务。通过这些测试，我们可以确保系统具有广泛的兼容性，能够在多种环境下为用户提供一致且优质的体验。

6.3 功能性测试

功能性测试是验证急性胰腺炎智能辅助诊断系统各项功能是否按预期工作的核心环节。测试过程中，我们会根据系统需求文档和设计方案，制定详细的测试用例，涵盖系统的所有功能模块。例如，在图像上传功能测试中，我们会测试不同格式、大小、分辨率的图像是否能被正确上传和处理；在诊断分析功能测试中，我们会验证深度学习模型是否能够准确识别和分析上传的图像，生成可靠的诊断结果；在结果展示功能测试中，我们会检查诊断结果的呈现是否清晰、直观，是否包含所有必要的信息；在系统设置功能测试中，我们会测试个性化设置选项是否能够正常工作，包括界面主题、字体大小、诊断参数等的调整。同时，我们还会进行异常处理测试，模拟用户可能遇到的异常情况（如网络中断、图像损坏等），验证系统是否能够正确处理并给出相应的提示或解决方案。通过这些测试，我们可以确保系统的每个功能模块都能按预期工作，为用户提供稳定、可靠、准确的服务。

通过42张胰周脓肿坏死的分割图来构建该模型。本模型的训练参数为：EPOCH-NUM=400，BATCH-SIAZE=16,train-num=10。 该模型在胰腺分割方面表现良好，在验证集中，准确率、损失率、频率加权准确 率以及均交并比的中位数和四分位数分别为[97.94（97.64,98.26）、4.80（4.29,6.15）、 96.36（95.51, 96.98）、66.36（55.08, 72.12）]。模型的训练集和验证集的准确率、 损失率、频率加权准确率、均交并比。

6.4 本章小结

本章主要介绍了先对系统进行了兼容性的测试，然后在针对系统的主要功能进行了用例测试，测试结果表明，系统符合既定的功能需求目标。
