1.芯片简介

正儿八经的国产芯片，上海川土微电子
价格便宜，可以省掉外部的ESD防护器件以及2个偏执电阻，就上拉下拉的。
支持多种封装：SOIC8，MSOP8 和 DFN8

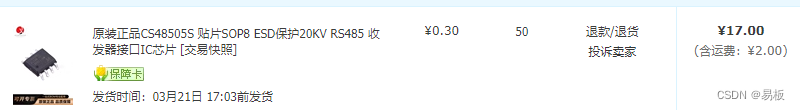

3毛一个，香不香？买了一些回来测试，后续向各位软友汇报。

2.特点：

• 3V 至 5.5V 电源电压
• 5V 供电时驱动器差分输出电压超过 2.1V，兼容PROFIBUS
• 总线 I/O ESD 保护
▪ ±20kV HBM ESD
▪ ±4kV IEC 61000-4-2 接触放电
• 1/8 单位负载（支持多达 256 个总线节点）
• 扩展工业工作温度范围：–40°C 至 125°C
• 待机电流：<5µA
• 无毛刺上下电

3.速率和封装：

CS48505x：500kbps 满足大部分人需求
CS48520x：20Mbps 谁会用？价格一样哦

CS48505S，SOIC8 4.9mm × 3.9mm
CS48520S，SOIC8 4.9mm × 3.9mm

CS48505M，MSOP8 3mm × 3mm
CS48520M，MSOP8 3mm × 3mm

CS48505D，DFN8 3mm × 3mm
CS48520D，DFN8 3mm × 3mm
支持多种封装：SOIC8，MSOP8 和 DFN8

应用

工厂自动化和控制
电力测量（智能电表）
楼宇自动化
HVAC 系统
视频监控
无线基础设施

概述

CS485xx 是一系列抗噪声 RS-485 半双工收发器，能够运用在恶劣的工业、电力环境中。这些器件的总线引脚可耐受高级别的 ESD 事件，保护内部电路不受损害。
该系列器件支持 3V 到 5.5V 的工作电压，可提供小型 SOIC8、MSOP8 和 DFN8 多种封装，适用于空间受限以及长电缆上的多点应用。
这些器件在自然通风环境下的工作温度范围为–40°C 至 125°C。

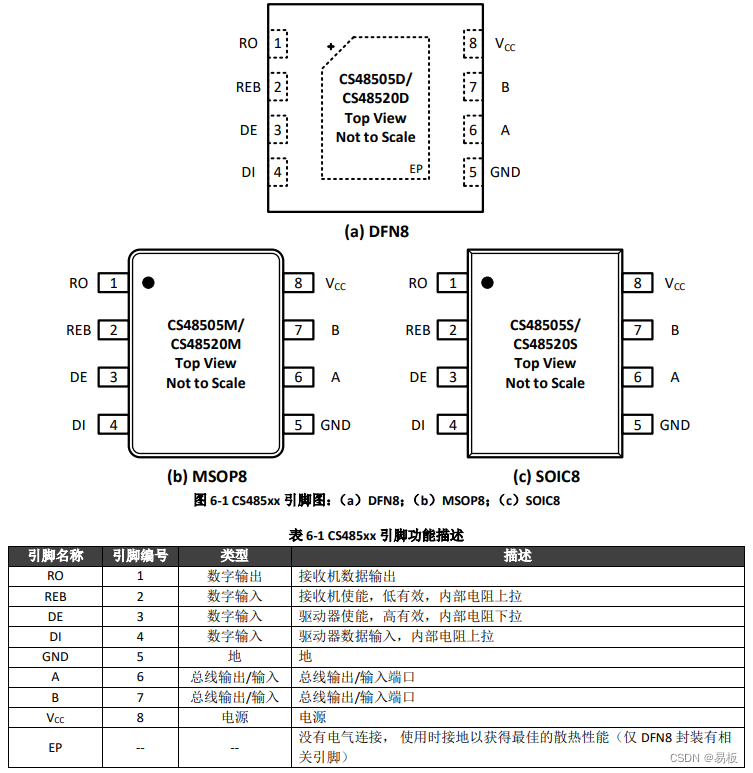

4.引脚功能：

系统概述

CS485xx 器件是为 RS-485 应用优化的半双工收发器，符合或超过 TIA/EIA-485A 标准的要求，提供 500kbps 和 20Mbps两种速率选项。器件内部的 ESD 保护电路能够保证在高级别 ESD 事件中收发器不受损坏，适用于恶劣的应用环境。在总线开路、短路或空闲的情况下，接收器输出保持逻辑高电平，而无需外部故障安全偏置电阻。器件内部集成过温保护电路，当芯片结温超过 200°C（典型值）时，驱动器禁用，RO 输出高阻；当芯片结温下降到 175°C（典型值）时，器件重新被使能。器件可在–40°C 至 125°C 的拓展工业温度范围内正常工作。

当驱动器使能引脚 DE 为逻辑高电平时，驱动器使能，差分输出 A 和 B 跟随驱动器输入 DI 的逻辑状态。DI 的逻辑高电平导致 A 变为高电平，而 B 变为低电平， 在这种情况下，定义的差分输出电压 VOD = VA – VB 为正；当 DI 为低电平时，输出状态反转：B 变为高电平，A 变为低电平，VOD 为负。
当 DE 为低电平时，无论 DI 是何种逻辑状态，A 和 B 输出均为高阻态。 DE 引脚具有内部下拉电阻接地，当 DE 开路时驱动器禁用。
DI 引脚具有内部上拉电阻至 VCC，当驱动器使能且 DI 悬空时，输出 A 为高电平，B 为低电平。

接收机

当接收机使能引脚 REB 为逻辑低电平时，接收机使能。 当差分输入电压 VID = VA – VB 高于正向输入阈值电压 VTH+时，接收机输出 RO 变为高电平；当 VID 低于负向输入阈值电压 VTH-时，接收机输出 RO 变为低电平。 如果 VID 在 VTH+和VTH-之间，则 RO 输出不确定。
当 REB 为逻辑高电平或悬空时，接收机输出为高阻，此时 VID 的大小和极性无关紧要。
当收发器与总线断开连接（开路），总线线路彼此短路或总线空闲时，接收机输入的内部偏置会导致输出 RO 变为故障安全高电平，防止进入不定态而造成系统通信错误。

典型应用

RS-485 总线由并联连接到总线电缆的多个收发器组成。为了消除线路反射，电缆的两个终端各自接一个终端电阻RT，该电阻的值应该与电缆的特性阻抗 ZO 相匹配。这种并联端接电阻的方法通常可在更长的电缆长度上实现更高的数据传输速率。使用 CS485xx 的典型半双工 RS-485 通信网络如图 10-1 所示。

电源供电推荐

为了保证数据传输和供电的可靠性，推荐在每个收发器的 VCC 引脚尽可能近的地方放置 100nF 到 220nF 的解耦电容。
