用ROS玩转UR5机械臂仿真：从手眼标定到视觉抓取实战

最近在折腾ROS机械臂仿真时发现，UR5机械臂+RealSense相机的组合真是仿真界的黄金搭档。今天咱们就聊聊怎么让这个组合实现手眼标定和视觉抓取，手把手带你在Gazebo里造个能看会动的机械臂。

一、让机械臂"长眼睛"：手眼标定实战

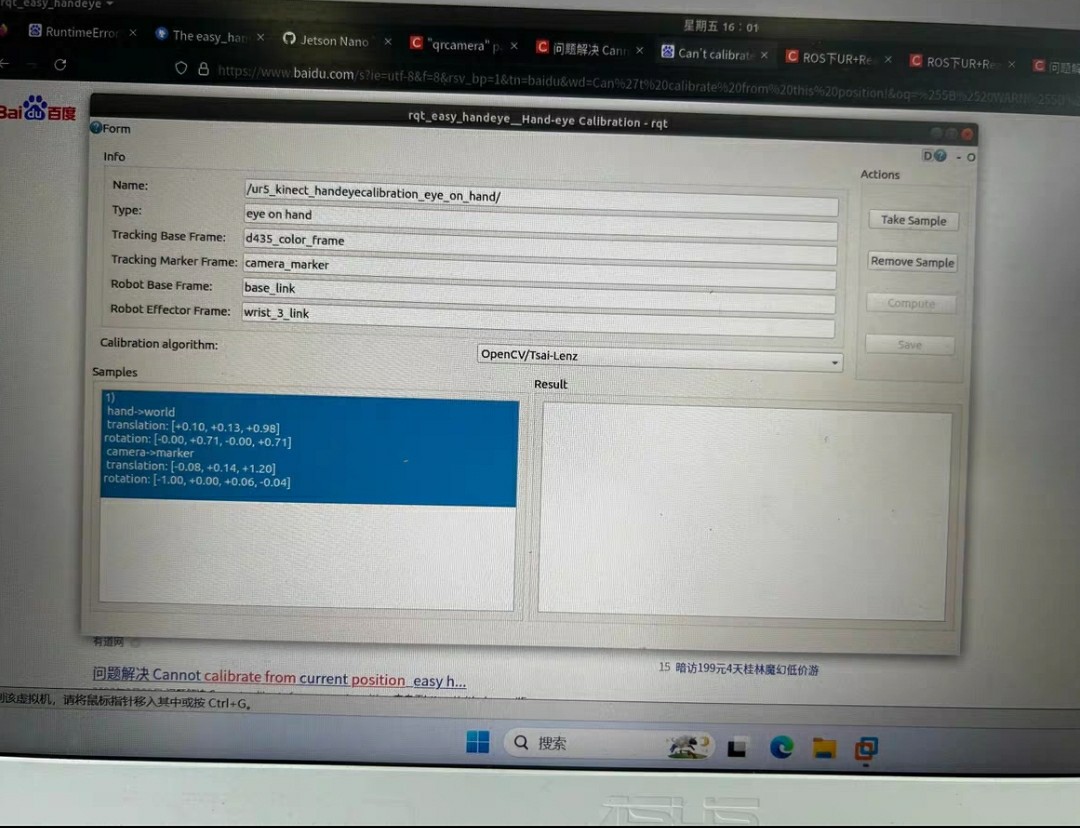

先上硬菜——手眼标定。这里用的是easy_handeye方案，配置启动文件时注意相机安装方式：

<!-- launch/handeye_calibration.launch -->
<launch>
  <include file="$(find ur5_moveit_config)/launch/ur5_moveit_planning_execution.launch"/>
  <include file="$(find realsense2_camera)/launch/rs_camera.launch">
    <arg name="align_depth" value="true"/>
  </include>

  <node pkg="easy_handeye" type="calibrate.py" name="handeye_calibration"/>
</launch>

跑起来之后重点看这个回调函数：

def compute_calibration(req):
    eye_on_hand = req.eye_on_hand
    tracker_base_frame = req.tracker_base_frame
    robot_base_frame = req.robot_base_frame
    # 这里会调用OpenCV的solvePnP算法
    transformation = do_compute_calibration(...)
    return transformation

标定完记得用handeye_validation.launch测试精度，实测误差超过3mm就得重做。有个坑要注意：机械臂运动时别让相机视野里出现反光物体，仿真环境里金属材质特别容易让标定翻车。

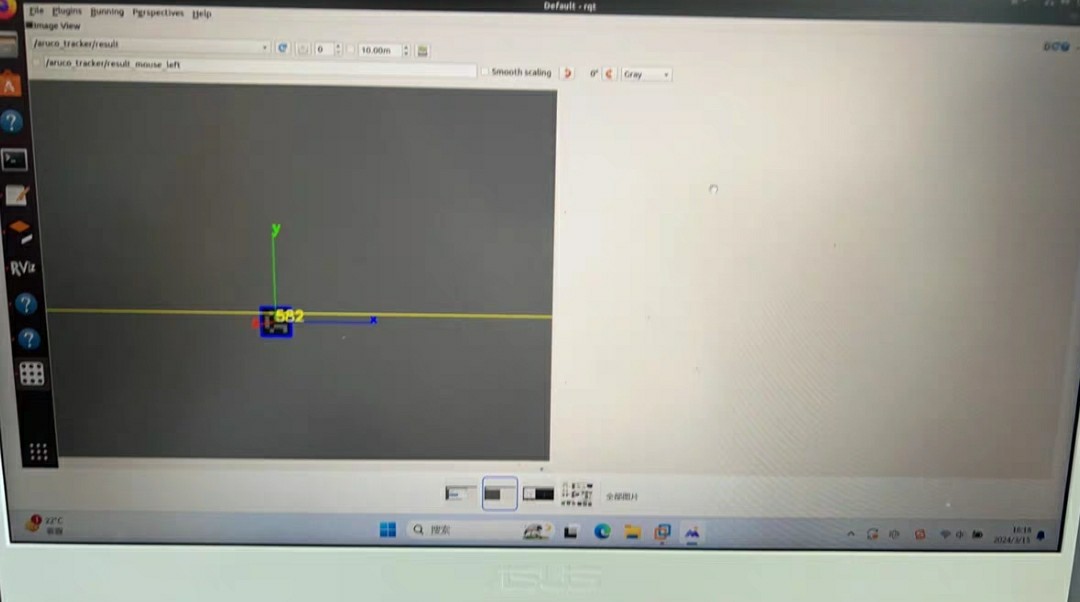

二、实时跟随：让机械臂"活过来"

实现跟随功能时，坐标转换才是灵魂。这个TF监听器必须跑在独立线程：

// 重点代码片段
tf2_ros::Buffer tfBuffer;
auto listener = std::make_shared<tf2_ros::TransformListener>(tfBuffer);

geometry_msgs::TransformStamped transform_stamped;
try {
    transform_stamped = tfBuffer.lookupTransform("ur5_arm_base", "target_object", ros::Time(0));
} catch (tf2::TransformException &ex) {
    ROS_WARN("%s", ex.what());
}

控制部分用PID实现位置闭环，但仿真环境下建议先调低刚度系数：

# config/follow_params.yaml
pid:
  p: 0.8
  i: 0.05
  d: 0.2
max_velocity: 0.5  # 仿真环境下建议不超过0.7

实测发现，在Gazebo里跑跟随时，开启物理引擎的实时因子要调到0.8以上，否则会出现机械臂"抽风"现象。

三、视觉抓取全流程拆解

视觉抓取的核心在点云处理，这个Python类处理RealSense数据很管用：

class PointCloudProcessor:
    def __init__(self):
        self.bridge = CvBridge()
        self.pc_sub = message_filters.Subscriber('/camera/depth/color/points', PointCloud2)
        self.img_sub = message_filters.Subscriber('/camera/color/image_raw', Image)
        self.ts = message_filters.ApproximateTimeSynchronizer([self.pc_sub, self.img_sub], 10, 0.5)
        self.ts.registerCallback(self.callback)

    def callback(self, cloud, img):
        # 转换点云数据
        pc_data = point_cloud2.read_points(cloud, field_names=("x", "y", "z"), skip_nans=True)
        # 这里用OpenCV做平面分割
        mask = self.create_roi_mask(cv_image)
        # 调用PCL的欧式聚类
        clusters = self.euclidean_cluster_extraction(pc_data)

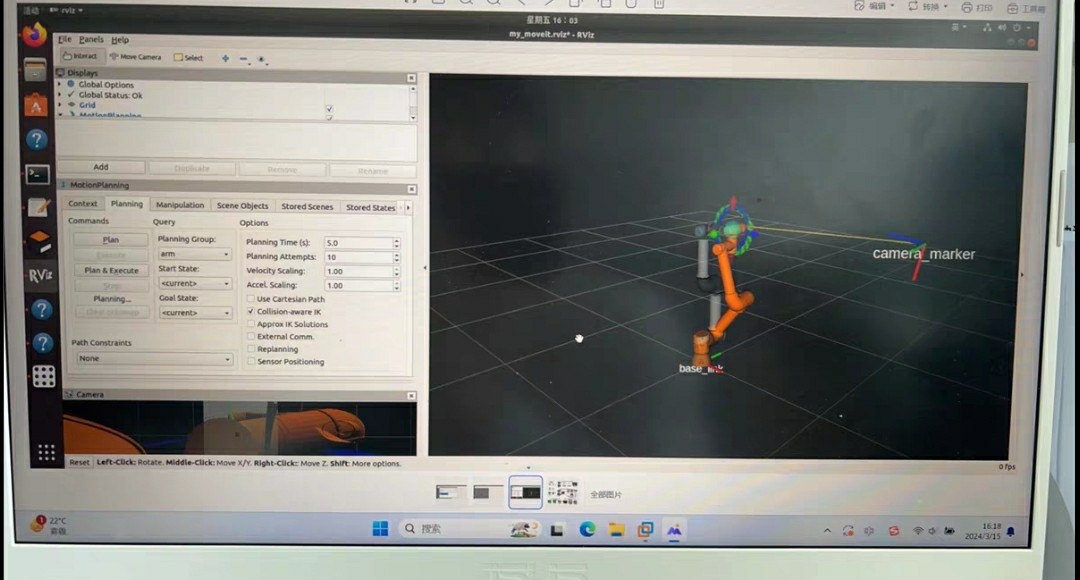

运动规划部分建议配合MoveIt的API：

move_group = MoveGroupCommander("manipulator")
pose_target = geometry_msgs.msg.Pose()
pose_target.position.x = target_pose[0]
pose_target.position.y = target_pose[1]
pose_target.position.z = target_pose[2]
move_group.set_pose_target(pose_target)
plan = move_group.plan()
if plan.joint_trajectory.points:
    move_group.execute(plan, wait=True)

实测抓取成功率取决于点云降采样参数，建议在仿真中把leaf_size设为0.005，既能降噪又不损失细节。

四、避坑指南

1. Gazebo时钟同步问题：在launch文件里加上
2. RealSense仿真延迟：把图像话题从/color/imageraw切换到/color/imageraw/compressed
3. MoveIt规划失败时，试试调整轨迹速度限制：

move_group.set_max_velocity_scaling_factor(0.6)
move_group.set_max_acceleration_scaling_factor(0.3)

这套方案在20.04+Noetic环境实测通过，机械臂能在仿真环境中实现亚厘米级抓取精度。下次打算试试加入YOLO做动态目标检测，有同好想组队可以私信！
