一、系统设计背景与核心原理

在工业检测、智能安防、消费电子等领域，非接触式测距需求日益增长，超声波测距因成本低、精度高、抗干扰能力强等优势，成为常用技术方案。51 单片机作为经典的 8 位微控制器，具有资源丰富、开发门槛低、性价比高的特点，适合作为超声波测距系统的控制核心，而仿真系统的搭建则能在实际硬件制作前验证设计方案可行性，降低开发成本与风险。
超声波测距的核心原理基于 “回声测距法”，即通过超声波发射器向目标物体发射高频声波（通常为 40kHz），同时计时器开始计时；当声波遇到目标物体后反射形成回声，被超声波接收器接收，此时计时器停止计时。由于超声波在空气中的传播速度相对稳定（常温下约为 340m/s），根据计时器记录的声波传播时间 t，利用公式 “距离 =（声速 × 时间）/2”（除以 2 是因为声波需往返传播），即可计算出模块与目标物体的实际距离。
在 51 单片机超声波测距仿真系统中，单片机需完成三大核心任务：一是通过 I/O 口向超声波模块的触发端发送特定时长的触发信号（通常为 10μs 以上的高电平），启动声波发射；二是通过外部中断或电平检测功能捕获接收器的回声信号，精准记录传播时间；三是对计算得到的距离数据进行处理，并通过显示模块（如 LCD1602）实时展示，同时可添加报警功能，当距离小于设定阈值时触发声光报警。

二、系统硬件选型与功能实现

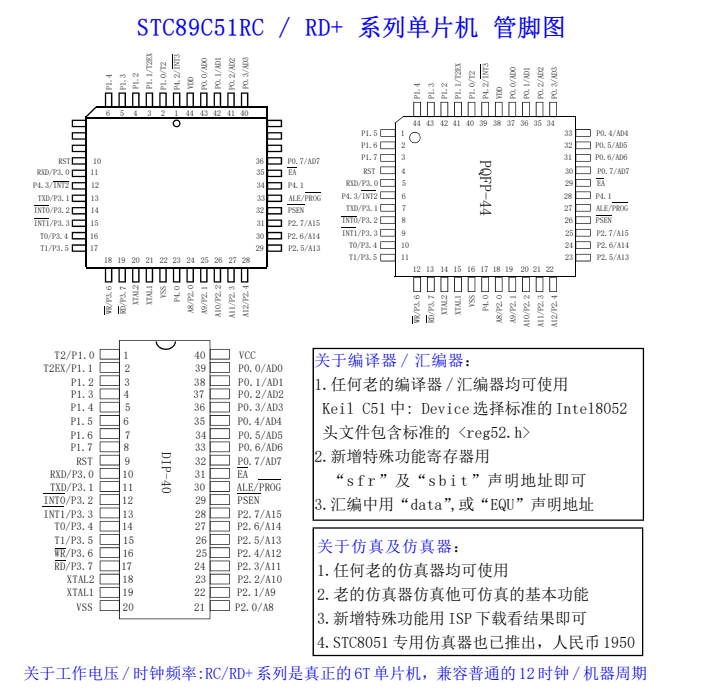

51 单片机超声波测距仿真系统的硬件核心由控制模块、超声波测距模块、显示模块及报警模块构成，各模块的选型与协同设计直接影响系统性能。控制模块选用经典的 AT89C51 单片机，该芯片内置 4KB Flash 程序存储器、128B 数据存储器，具备 32 个通用 I/O 口，可满足系统对触发信号输出、回声信号接收及外设控制的需求，且其指令系统成熟，开发工具（如 Keil C51）普及，便于程序编写与调试。
超声波测距模块选用 HC-SR04，该模块集成了发射器、接收器与控制电路，只需单片机提供触发信号即可完成声波发射与回声检测，简化了系统硬件设计。HC-SR04 的测距范围为 2cm-400cm，测量精度可达 3mm，能满足多数场景的测距需求，且模块的触发端（Trig）与回声端（Echo）可直接与 51 单片机的 I/O 口连接，无需额外电平转换电路。显示模块选用 LCD1602 液晶显示屏，其可同时显示 16 列 2 行字符，能清晰展示测量距离数值（如 “Distance: 25.6cm”），且与 51 单片机通过 4 位或 8 位数据总线连接，接口简单，编程难度低。
系统功能实现流程如下：单片机上电初始化后，首先对 LCD1602 进行初始化，设置显示模式与光标位置；随后通过 I/O 口向 HC-SR04 的 Trig 端发送 10μs 以上的高电平触发信号，触发模块发射超声波，同时启动单片机内部定时器（如 Timer0）开始计时；当 HC-SR04 接收到回声信号时，其 Echo 端输出高电平，单片机通过 I/O 口检测到该高电平后，停止定时器，读取计时值；根据计时值与声速计算距离，并将距离数据转换为字符格式，通过 LCD1602 显示；若测量距离小于预设报警阈值（如 10cm），单片机控制蜂鸣器发声、LED 灯闪烁，实现报警功能，之后系统循环执行上述流程，完成实时测距与显示。

三、仿真测试与性能优化

51 单片机超声波模块测距仿真系统的测试基于 Proteus 仿真软件，该软件可搭建与实际硬件一致的电路模型，支持 51 单片机、HC-SR04、LCD1602 等器件的仿真，能模拟实际工作环境中的信号传输与数据处理过程，便于快速发现设计缺陷。仿真测试主要分为功能测试与性能测试两类，功能测试需验证各模块协同工作的正确性，如触发信号是否正常输出、回声信号是否被准确捕获、LCD1602 是否能正确显示距离、报警功能是否在阈值范围内触发；性能测试则需评估系统的测量精度、响应速度与稳定性，如在不同距离（2cm-400cm）下测量值与实际值的偏差、系统完成一次测距的时间、连续测量时数据的波动情况。
在功能测试中，若出现 LCD1602 显示乱码，需检查单片机与 LCD1602 的接口电路是否连接正确（如 RS、E 引脚电平设置）、显示初始化程序是否有误；若 HC-SR04 无回声信号输出，需排查触发信号时长是否满足模块要求（需大于 10μs）、Echo 端与单片机 I/O 口的连接是否可靠。在性能测试中，若测量精度偏差较大，需考虑仿真环境中声速设置是否准确（可根据仿真软件中的温度参数调整声速值，公式为 “声速 = 331.4+0.6× 温度”）、定时器计时精度是否足够（可将定时器工作模式设置为 16 位定时模式，提高计时分辨率）；若系统响应速度较慢，需优化程序结构，减少不必要的延时操作，如简化 LCD1602 的显示刷新逻辑、采用中断方式捕获回声信号，避免查询方式占用过多 CPU 资源。
系统性能优化需从硬件选型与软件设计两方面入手。硬件方面，若需扩展测距范围，可选用测距更远的超声波模块（如 HC-SR04Plus，测距范围可达 800cm）；若需提高测量精度，可在 HC-SR04 的电源端添加滤波电容（如 0.1μF 陶瓷电容），减少电源噪声对模块的干扰。软件方面，可添加数据滤波算法，如多次测量取平均值，减少随机误差对测量结果的影响（如连续测量 5 次，去除最大值与最小值后计算平均值）；同时可优化定时器中断服务程序，缩短中断响应时间，提高时间测量的准确性。此外，还可添加距离单位切换功能（如 cm 与 inch 切换），增强系统的实用性，通过按键模块与单片机连接，检测按键按下事件，实现单位切换逻辑。

四、结语

51 单片机超声波模块测距仿真系统以 AT89C51 单片机为控制核心，结合 HC-SR04 超声波模块与 LCD1602 显示模块，实现了非接触式距离测量、实时显示与阈值报警功能，且通过 Proteus 仿真验证了系统设计的可行性，降低了实际硬件开发的成本与风险。该系统充分发挥了 51 单片机资源丰富、开发门槛低的优势，以及超声波测距精度高、抗干扰能力强的特点，可应用于智能小车避障、液位检测、安防报警等场景，具有较强的实用价值。
然而，系统仍存在一定的改进空间，如当前系统仅能在常温环境下保持较高精度，温度变化会导致声速波动，影响测量结果，后续可添加温度传感器（如 DS18B20），实时采集环境温度并动态调整声速值，进一步提高测量精度；同时，系统的测距范围受限于 HC-SR04 模块，若需应用于更远距离的场景，可探索与激光测距模块的结合方案。未来，随着嵌入式技术的发展，还可将该系统与无线通信模块（如蓝牙、WiFi）结合，实现距离数据的远程传输与监控，拓展系统的应用场景，为更多领域的非接触式测距需求提供解决方案。
