在 LED 照明的广阔舞台上，非隔离降压型驱动芯片凭借其简洁高效的设计，逐渐成为中小功率照明应用的宠儿。BP2958x 系列芯片，作为晶丰明源在这一领域的杰出代表，凭借其独特的架构和卓越的性能，正在重新定义 LED 驱动的成本与效率边界。从蜡烛灯到面板灯，从家庭照明到商业场景，BP2958x 系列以一种近乎“魔法”的方式，将复杂的电路需求简化为一颗小巧的芯片，为工程师们提供了一个极具吸引力的解决方案。

家族速览：BP2958D / F / G 到底差在哪？

晶丰明源在型号后缀上做了“隐形”区分，同一晶圆、不同筛档：

后缀	内部 MOSFET R<sub>DS(on)</sub>	推荐功率段	典型效率	目标应用
D	6 Ω	≤5 W	90 %	蜡烛灯、GU10
F	3 Ω	≤12 W	92 %	A60 球泡、T5 灯管
G	1.8 Ω	≤20 W	94 %	吸顶灯、面板灯

芯片本体完全一致，区别只在晶圆划片后的电性分档，因此客户可以“一套 PCB 走天下”，根据功率段选料即可。

把外围器件打到极致：BP2958x 的“极简”秘诀

    500 V 高压启动 + JFET 自供电

    传统 Buck 需要 VCC 电容、辅助绕组或线性降压；BP2958x 把高压 JFET 直接做进 DRAIN 脚，上电 200 µs 建立 VCC，之后靠 JFET 恒流源续命，VCC 电容直接省掉。

    好处：

        85~265 VAC 全电压输入，0.1 s 热启动；
        市电抖动 300 V 浪涌芯片不死；
        待机功耗 <30 mW，轻松过 ERP6。

    “无辅助绕组” 开路保护

    非隔离 Buck 最怕 LED 开路导致电感能量无处释放，DRAIN 瞬间冲顶。
    BP2958x 在内部集成 ROVP 电阻分压采样，当 OVP 脚电压 >1.25 V×(1+Rovp/Rcs) 立即关断，±3 % 精度，比 Zener 方案省 2 颗器件，还能通过 Rovp 任意设定 30~80 V 保护点。


    PWM 调光“三线制”

    芯片预留独立 PWM 脚（4 kV ESD），兼容 0.1 %~100 % 占空比，调光频率 100 Hz~4 kHz 自适应。

    内部做 200 ns 前沿消隐，无需外接 RC 滤波，调光深度 0.1 % 时电流仍能稳住 ±3 %，彻底解决手机摄像头“频闪条纹”痛点。

    对智能照明客户，PWM 脚还可当“数字使能”，待机电流 50 µA，可做蓝牙 / Wi-Fi 模组的断电唤醒。


恒流算法：把 2 mΩ 采样电阻做成 ±3 % 精度

BP2958x 采用 峰值电流 + 退磁时间 双采样，内部 60 dB 增益 OTA 把 CS 电压抬到 500 mV 基准。

公式看起来极简：

I<sub> ≈ 0.5 V / R<sub> × 1/2

但魔鬼在细节：

• 内部温度补偿电阻把 150 ℃ 漂移压到 2 %；

• 前沿消隐 250 ns，屏蔽 MOSFET 开通振荡；

• 退磁时间检测用 7 µA 恒流源抽电感，无需辅助绕组，±4 % 精度，电感量 ±10 % 变化时输出电流只飘 1 %。

一句话：2 mΩ 采样电阻即可做 1 A 输出，BOM 成本再省 1 分钱。

EMI 与散热：非隔离方案也能过 CE

非隔离拓扑因为 SW 点直接挂市电，EMI 一直是“玄学”。BP2958x 在芯片级做了三件事：

1. 斜率控制（Slew Rate Control）
   内部栅极驱动分三段打开，dV/dt 降到 1 V/ns，辐射直接降 6 dB。

2. 抖频（Frequency Jitter）
   固定 65 kHz 开关频率 ±6 % 抖动，把 QP 峰值能量摊成宽带，传导余量轻松 >6 dB。

3. 裸背铜 DRAIN 焊盘

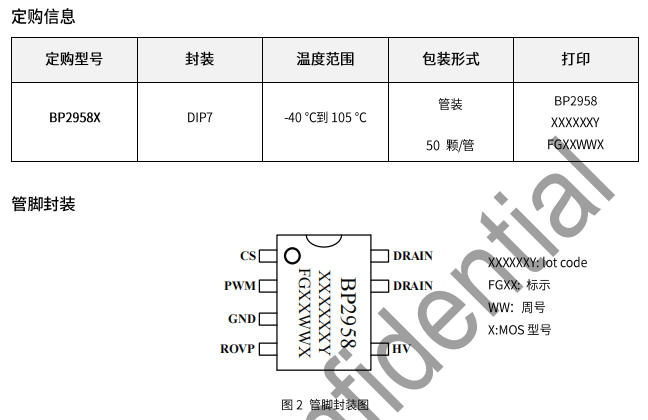

   7-pin DIP 的 3 脚 DRAIN 背面裸露，官方推荐 2 cm² 铜皮，热阻 θ<sub> 55 ℃/W。
   12 W 球泡实测芯片温升 38 ℃，寿命 50 000 h L70 无压力。

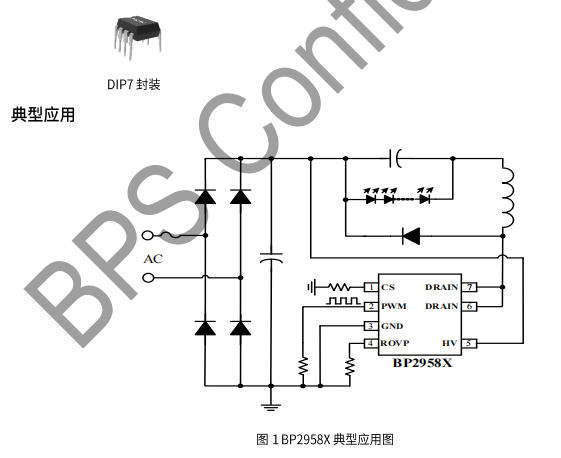

实战：12 W 球泡参考设计（BP2958F）

输入：90~265 VAC
输出：72 V/150 mA

BOM 清单（共 17 颗器件）：

位号	规格	备注
U1	BP2958F	DIP7
L1	470 µH，CD54	工字电感，饱和电流 350 mA
D1	ES1J	600 V/1 A 超快恢复
Rcs	2.7 Ω，1206	精度 1 %
Rovp	330 kΩ，1206	开路保护 60 V
Cbus	10 µF/400 V	电解
Cin	0.1 µF/500 V	贴片，EMI 高频环路
PWM 下拉	10 kΩ	防止悬空误触发

关键波形

• DRAIN 尖峰 420 V（265 VAC 输入），余量 80 V；

• 调光 1 % 时电流 1.5 mA，无闪烁；

• 传导 EMI QP 余量 8 dB@150 kHz，辐射 30 MHz 通过。

常见“踩坑”速查表

症状	根因	快速修复
开路炸 MOSFET	Rovp 远离芯片，走线耦合噪声	Rovp 电阻距 ROVP 脚 <5 mm，走地屏蔽
调光 10 % 频闪	PWM 脚未下拉到地，浮空耦合	10 kΩ 到 GND，或走差分线远离 SW
低温不启动	JFET 源电流被 Cbus 吸收	Cbus 容量 <15 µF，或串 10 Ω 电阻
高温掉电流	Rcs 温漂 + 电感饱和	换 1 % 精度、100 ppm/℃ 采样电阻；电感饱和电流 >1.5×
