STM32H723 驱动SDRAM芯片 W9825G6KH,CubeMX

摘要：本文记录了STM32H723替换F429时遇到的HardFault问题及解决方案。主要差异包括主频提升、MPU/cache引入和多电源域设计。问题出现在SDRAM初始化阶段，通过调整时钟配置（480MHz主频下FMC工作于120MHz）、FMC-GPIO设置、SDRAM参数配置（适配W9825G6KH芯片）以及关键MPU配置（解除SDRAM地址保护）得以解决。文中引用CSDN相关教程，特别强

苹果树下

885人浏览 · 2026-02-19 23:49:53

苹果树下 · 2026-02-19 23:49:53 发布

前言

之前我开发的设备使用主控芯片是STM32F429，查询资料STM32H723系列和F429是完全pin-to-pin。故使用原主控板焊接H723测试下效果。

在我看来STM32H723和之前F429系列最大的不同有以下方面：

主频和内部RAM增强扩容；
引入了MPU和cache；
电源域复杂，H7引入了（D1/D2/D3），更有利于低功耗处理；
整体上接近SOC芯片了

目前网上看到的关于STM32H723的资料较少，自己在调试过程中遇到了HardFault问题.当代码语句运行到MX_FMC_Init()时触发。先将解决问题的过程记录如下，供其它开发的童鞋参考。

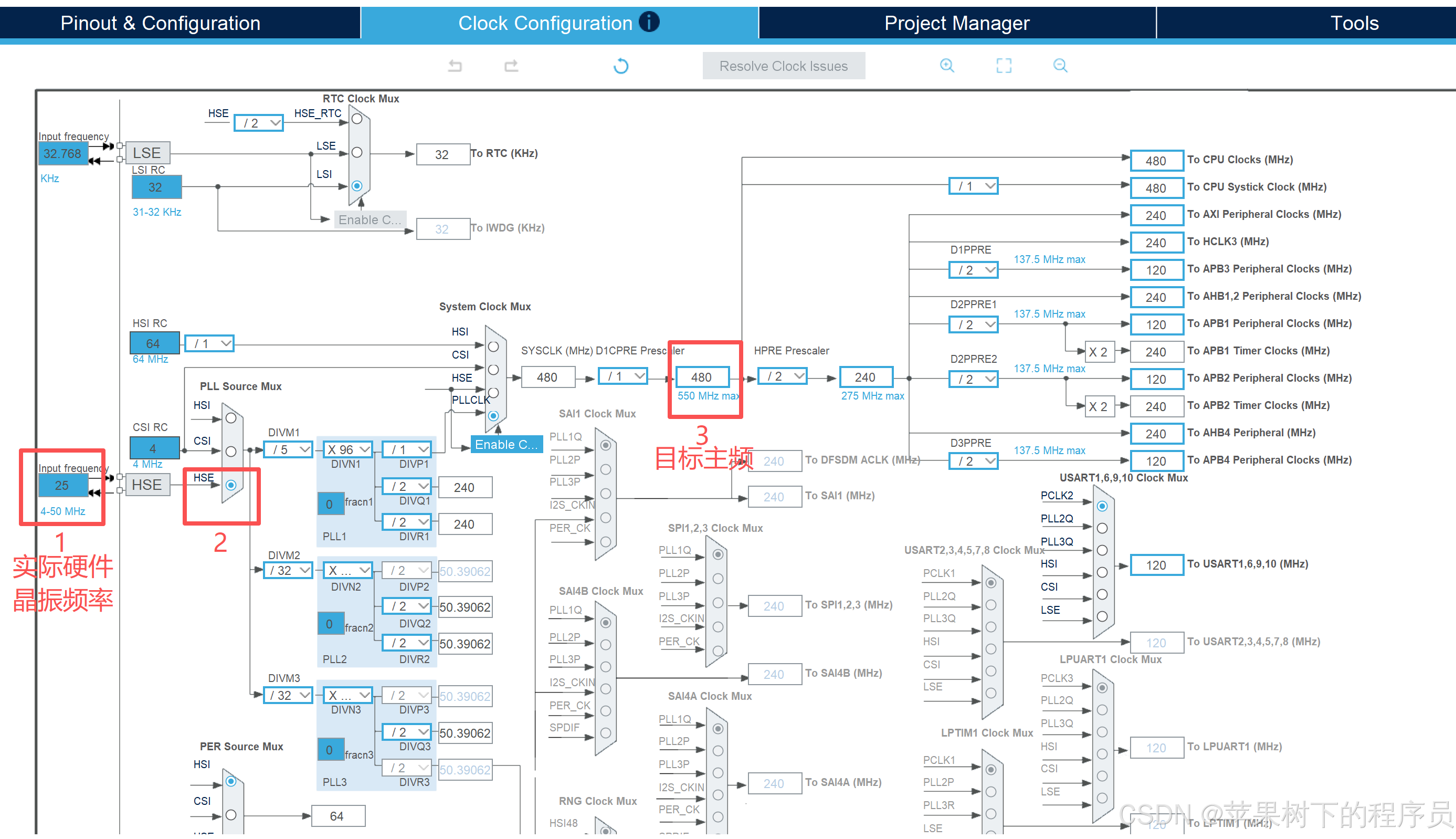

1. 时钟配置

2. FMC-GPIO配置

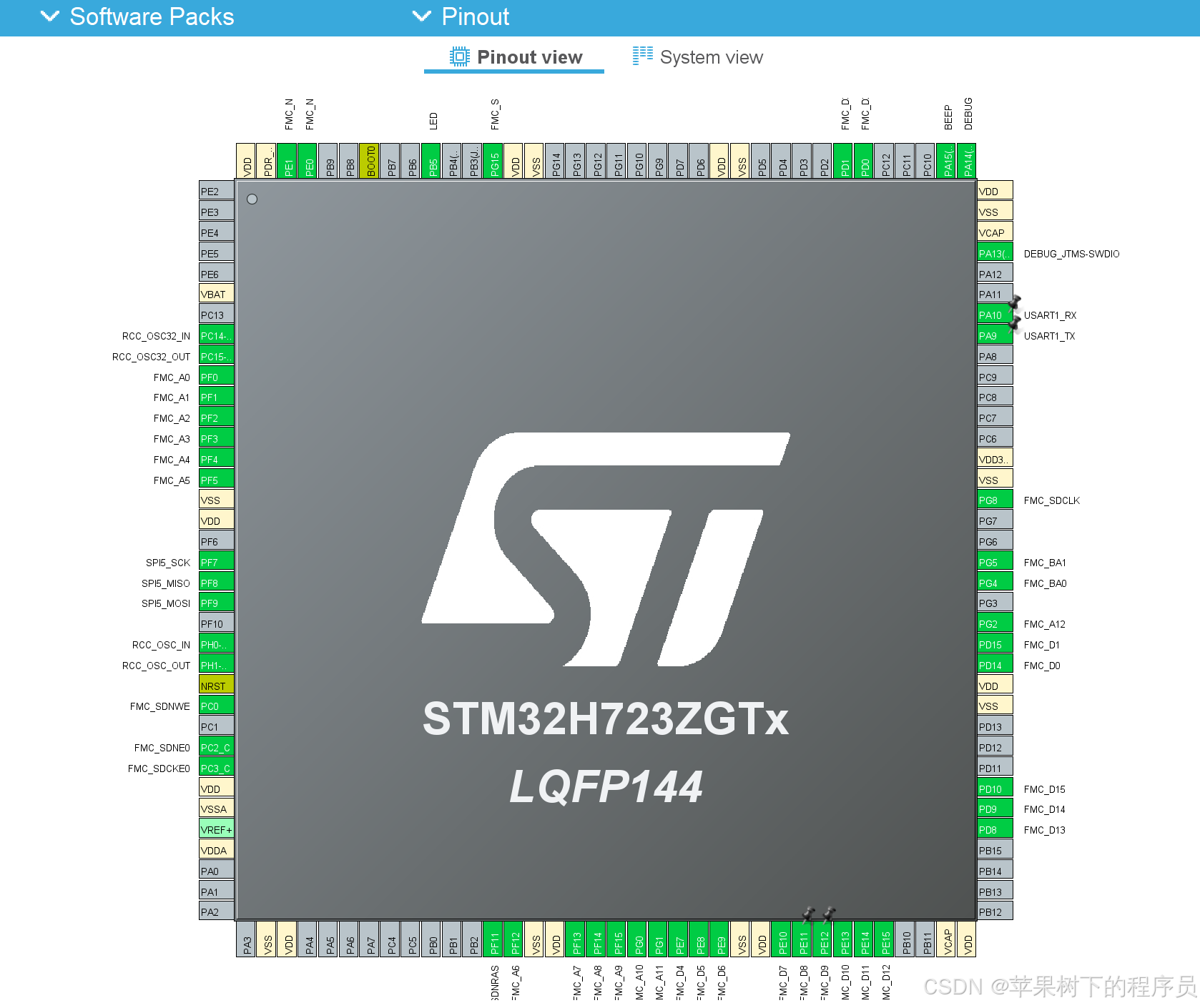

注意：在STM32H7、STM32F429系列的芯片其外设是FMC，而STM32F1\F407系列的芯片其外设是FSMC，两者的区别请参考以下文章：

【STM32】HAL库 STM32CubeMX教程十五---FMC-SDRAM(一)_fmc 自动刷新sdram-CSDN博客

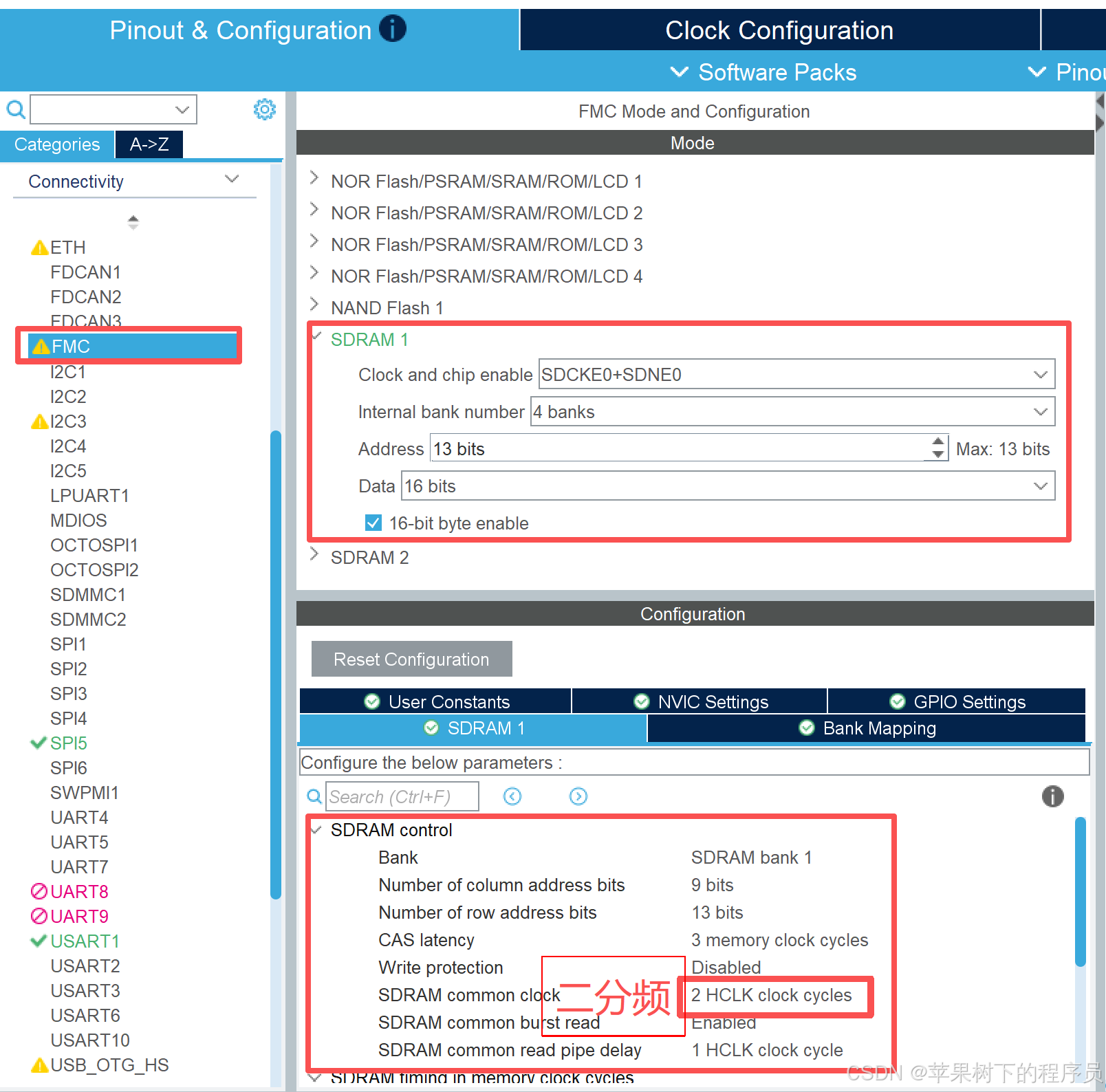

3. FMC-SDRAM配置

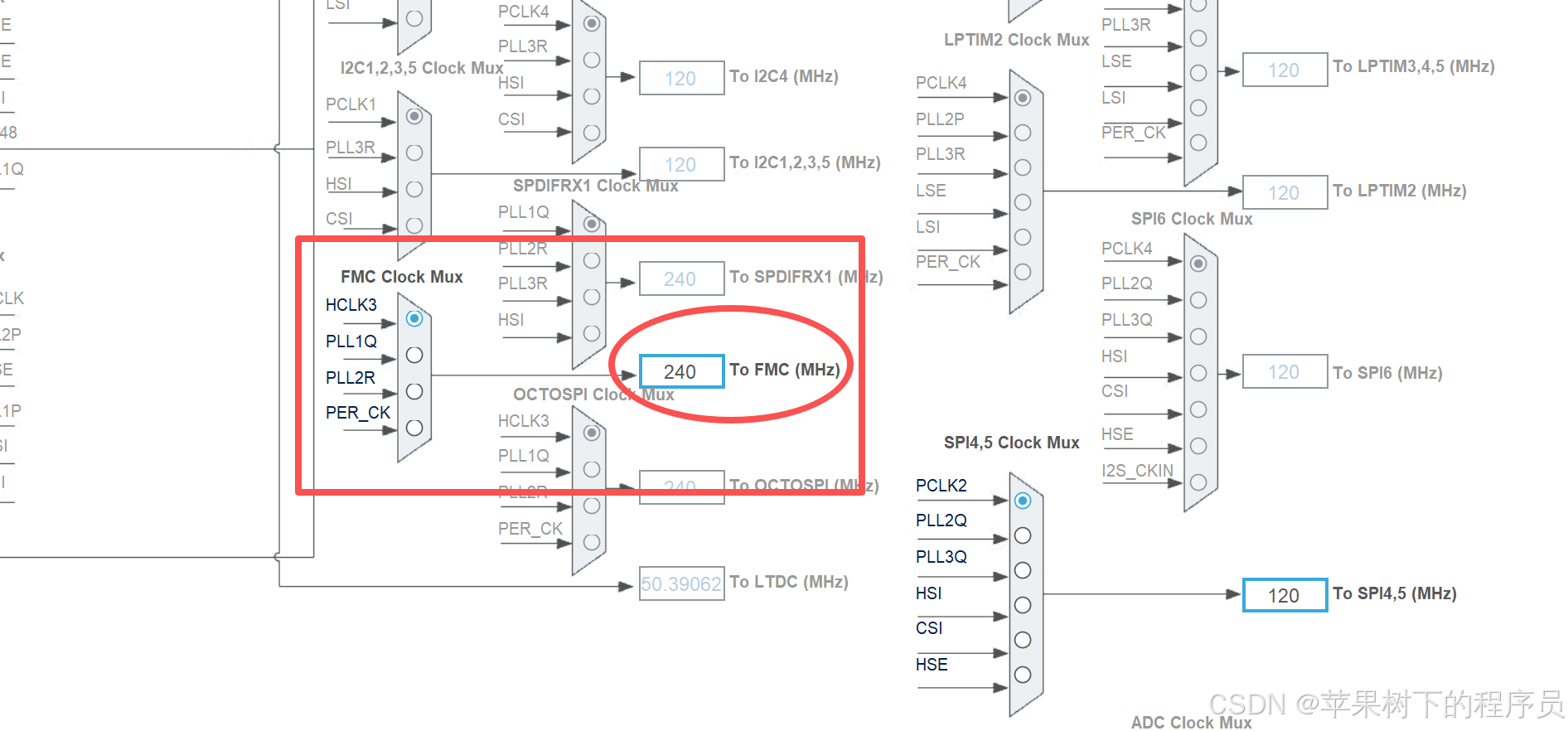

特别说明：主控工作在480MHz时，FMC的工作频率是240MHz.

选择SDRAM1，SDRAM芯片W9825G6KH的最大工作频率是200MHz。

FMC驱动SDRAM使用了二分频，工作在120MHz，那么一个时钟周期是1/120M=8.33ns

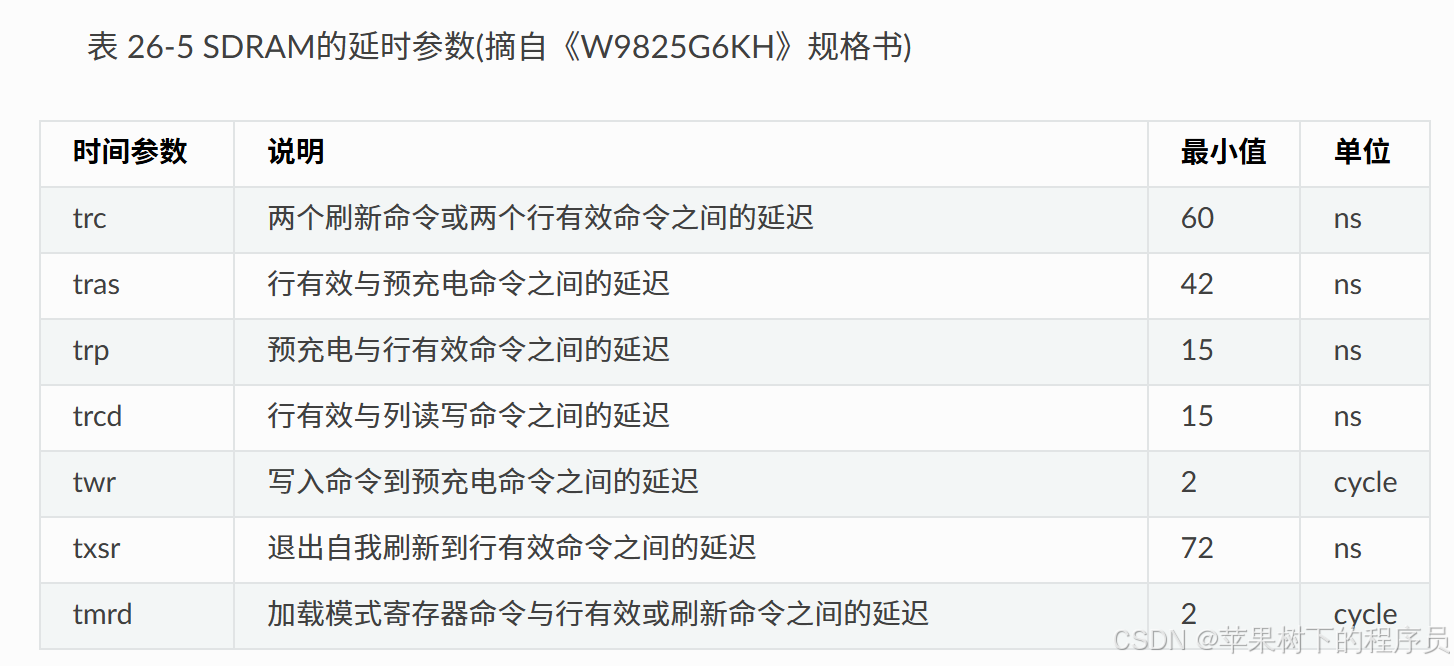

这部分参考了以下的文章：

【STM32】HAL库 STM32CubeMX教程十五---FMC-SDRAM(一)_fmc 自动刷新sdram-CSDN博客

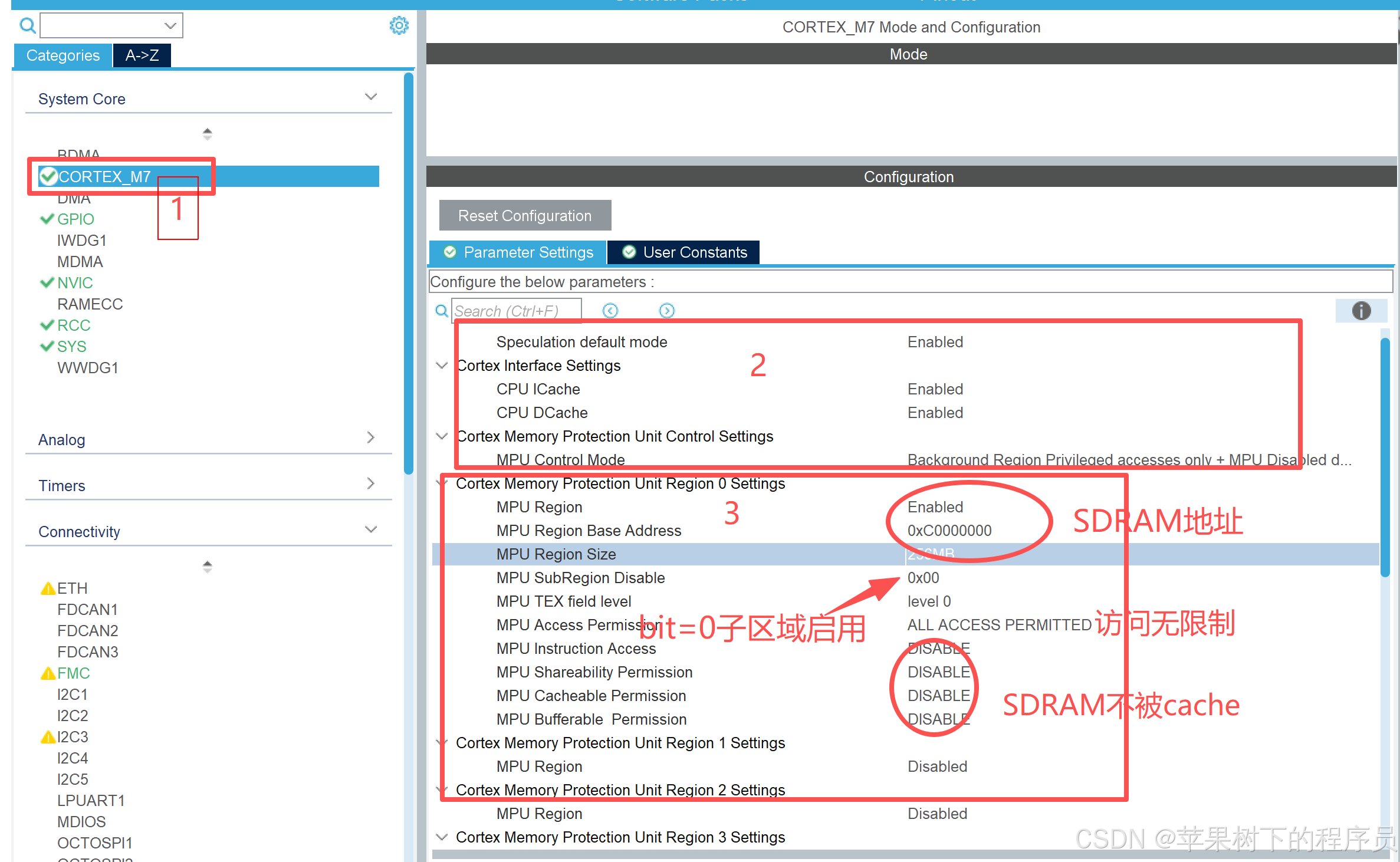

4. MPU配置 CORTEX-M7

Cortex-m7的默认配置是无法使用SDRAM的，因为SDRAM的地址有默认的MPU保护限制。

必须关闭这部分的mpu设置，否则会直接HardFault.

这部分参考了以下的文章：

STM32H743+CubeMX-梳理MPU的设置_background region privileged accesses only-CSDN博客

STM32H7XX的MPU和Cache总结_stm32h7 mpu-CSDN博客

5. 具体代码

#define SDRAM_Size (32*1024*1024)                               // 32M字节
#define SDRAM_BANK_ADDR     ((uint32_t)0xC0000000) 				// FMC SDRAM 数据基地址
#define FMC_COMMAND_TARGET_BANK   FMC_SDRAM_CMD_TARGET_BANK1	// SDRAM 的bank选择
#define SDRAM_TIMEOUT     ((uint32_t)0x1000) 					// 超时判断时间

#define SDRAM_MODEREG_BURST_LENGTH_1             ((uint16_t)0x0000)
#define SDRAM_MODEREG_BURST_LENGTH_2             ((uint16_t)0x0001)
#define SDRAM_MODEREG_BURST_LENGTH_4             ((uint16_t)0x0002)
#define SDRAM_MODEREG_BURST_LENGTH_8             ((uint16_t)0x0004)
#define SDRAM_MODEREG_BURST_TYPE_SEQUENTIAL      ((uint16_t)0x0000)
#define SDRAM_MODEREG_BURST_TYPE_INTERLEAVED     ((uint16_t)0x0008)
#define SDRAM_MODEREG_CAS_LATENCY_2              ((uint16_t)0x0020)
#define SDRAM_MODEREG_CAS_LATENCY_3              ((uint16_t)0x0030)
#define SDRAM_MODEREG_OPERATING_MODE_STANDARD    ((uint16_t)0x0000)
#define SDRAM_MODEREG_WRITEBURST_MODE_PROGRAMMED ((uint16_t)0x0000)
#define SDRAM_MODEREG_WRITEBURST_MODE_SINGLE     ((uint16_t)0x0200)

FMC_SDRAM_CommandTypeDef command;// 控制指令

/******************************************************************************************************
*	函 数 名: SDRAM_Initialization_Sequence
*	入口参数: hsdram - SDRAM_HandleTypeDef定义的变量，即表示定义的sdram
*				 Command	- 控制指令
*	返 回 值: 无
*	函数功能: SDRAM 参数配置
*	说    明: 配置SDRAM相关时序和控制方式
*******************************************************************************************************/
void SDRAM_Initialization_Sequence(SDRAM_HandleTypeDef *hsdram, FMC_SDRAM_CommandTypeDef *Command)
{
	__IO uint32_t tmpmrd = 0;

	/* Configure a clock configuration enable command 时钟配置使能*/
	Command->CommandMode 				= FMC_SDRAM_CMD_CLK_ENABLE;	// 开启SDRAM时钟
	Command->CommandTarget 				= FMC_COMMAND_TARGET_BANK; 	// 选择要控制的区域
	Command->AutoRefreshNumber 	    	= 1;
	Command->ModeRegisterDefinition 	= 0;

	HAL_SDRAM_SendCommand(hsdram, Command, SDRAM_TIMEOUT);	// 发送控制指令
	HAL_Delay(1);		// 延时等待，至少200us

	/* Configure a PALL (precharge all) command 对所有存储区域预充电*/
	Command->CommandMode 				= FMC_SDRAM_CMD_PALL;		// 预充电命令
	Command->CommandTarget 				= FMC_COMMAND_TARGET_BANK;	// 选择要控制的区域
	Command->AutoRefreshNumber 		    = 1;
	Command->ModeRegisterDefinition 	= 0;

	HAL_SDRAM_SendCommand(hsdram, Command, SDRAM_TIMEOUT);  // 发送控制指令

	/* Configure a Auto-Refresh command 设置自动刷新次数*/
	Command->CommandMode 				= FMC_SDRAM_CMD_AUTOREFRESH_MODE;	// 使用自动刷新
	Command->CommandTarget 				= FMC_COMMAND_TARGET_BANK;          // 选择要控制的区域
	Command->AutoRefreshNumber			= 8;                                // 自动刷新次数，发送 至少 2 个（通常是 8 个）Auto-Refresh 命令
	Command->ModeRegisterDefinition 	= 0;

	HAL_SDRAM_SendCommand(hsdram, Command, SDRAM_TIMEOUT);	// 发送控制指令

	/* Program the external memory mode register */
    //配置模式寄存器，SDRAM的bit0-bit2为指定突发访问的长度
    //bit3为指定突发访问的类型，bit4-bit6为CAS值，bit7和bit8为运行模式
    //bit9为指定的写突发模式，bit10和bit11位保留位
	tmpmrd = (uint32_t)SDRAM_MODEREG_BURST_LENGTH_2               |//设置突发长度：2（可以是1/2/4/8）
							SDRAM_MODEREG_BURST_TYPE_SEQUENTIAL   |//设置突发类型：连续（可以是连续/交错）
							SDRAM_MODEREG_CAS_LATENCY_3           |//设置CAS值：3（可以是2/3）
							SDRAM_MODEREG_OPERATING_MODE_STANDARD |//设置操作模式：0，标准模式
							SDRAM_MODEREG_WRITEBURST_MODE_SINGLE;  //设置突发写模式：1，单点访问

	Command->CommandMode            = FMC_SDRAM_CMD_LOAD_MODE;	// 加载模式寄存器命令
	Command->CommandTarget          = FMC_COMMAND_TARGET_BANK;	// 选择要控制的区域
	Command->AutoRefreshNumber 		= 1;
	Command->ModeRegisterDefinition = tmpmrd;

	HAL_SDRAM_SendCommand(hsdram, Command, SDRAM_TIMEOUT);	// 发送控制指令

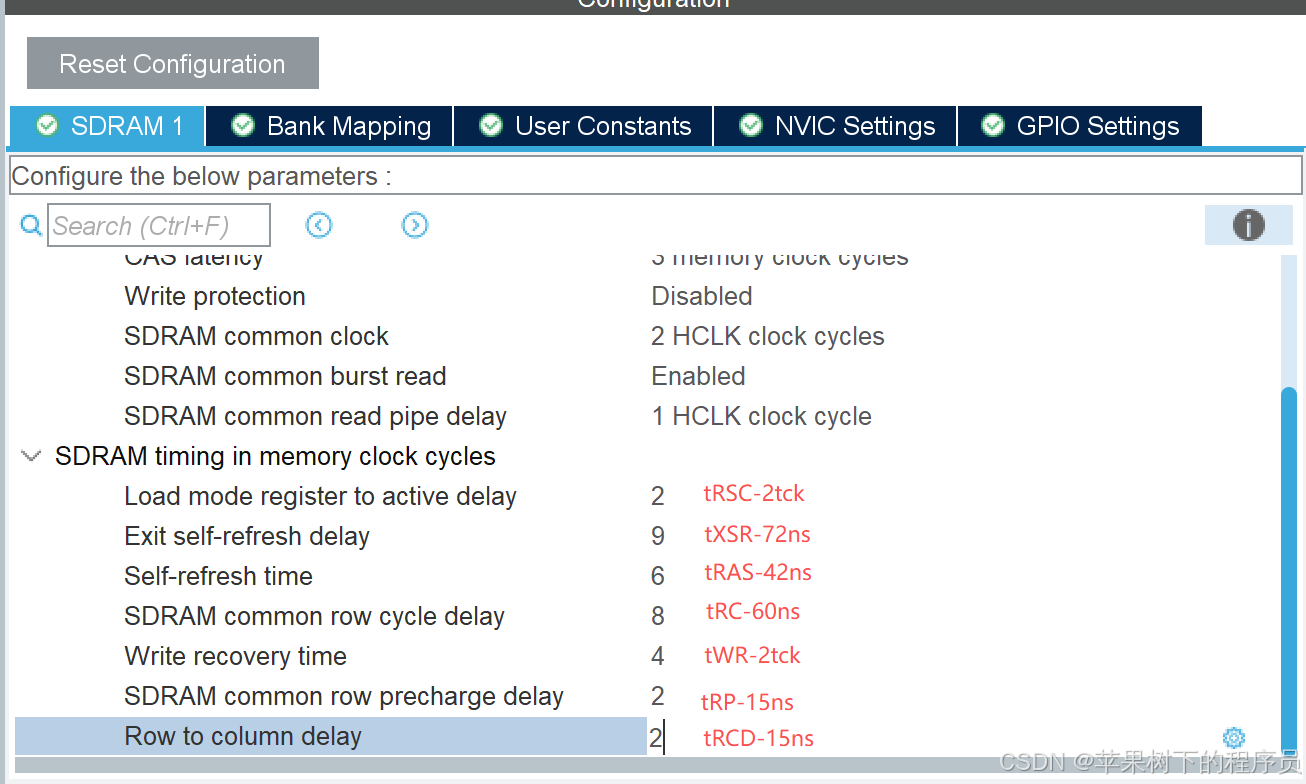

	//刷新频率计数器(以SDCLK频率计数),计算方法:
	//COUNT=SDRAM刷新周期/行数-20=SDRAM刷新周期(us)*SDCLK频率(Mhz)/行数
    //我们使用的SDRAM刷新周期为64ms,行数为8192(2^13).SDCLK=240/2=120Mhz,8.33ns;
	//所以,COUNT=(64*1000/8192)us*120-20=918(20为刷新等待冗余)
	// Refresh_Count = (SDRAM_Refresh_Period_us × FMC_Clock_MHz) / Number_of_Rows - 20
	HAL_SDRAM_ProgramRefreshRate(hsdram, 918);  // 配置刷新率
}

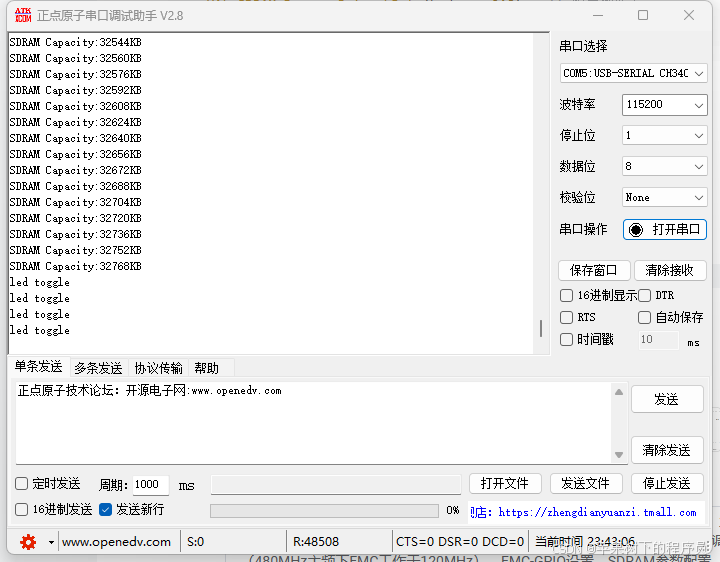

6. 测试效果

void fsmc_sdram_test(void)
{
	__IO uint32_t i=0;
	__IO uint32_t temp=0;
	__IO uint32_t sval=0;

	for(i=0;i<32*1024*1024;i+=16*1024)
	{
		*(__IO uint32_t *)(SDRAM_BANK_ADDR+i)=temp;
		temp++;
	}

 	for(i=0;i<32*1024*1024;i+=16*1024)
	{
  		temp=*(__IO uint32_t *)(SDRAM_BANK_ADDR+i);
		if(i==0)
			sval=temp;
 		else if(temp<=sval)
			break;
		printf("SDRAM Capacity:%dKB\r\n",(uint16_t )(temp-sval+1)*16);
 	}
}
