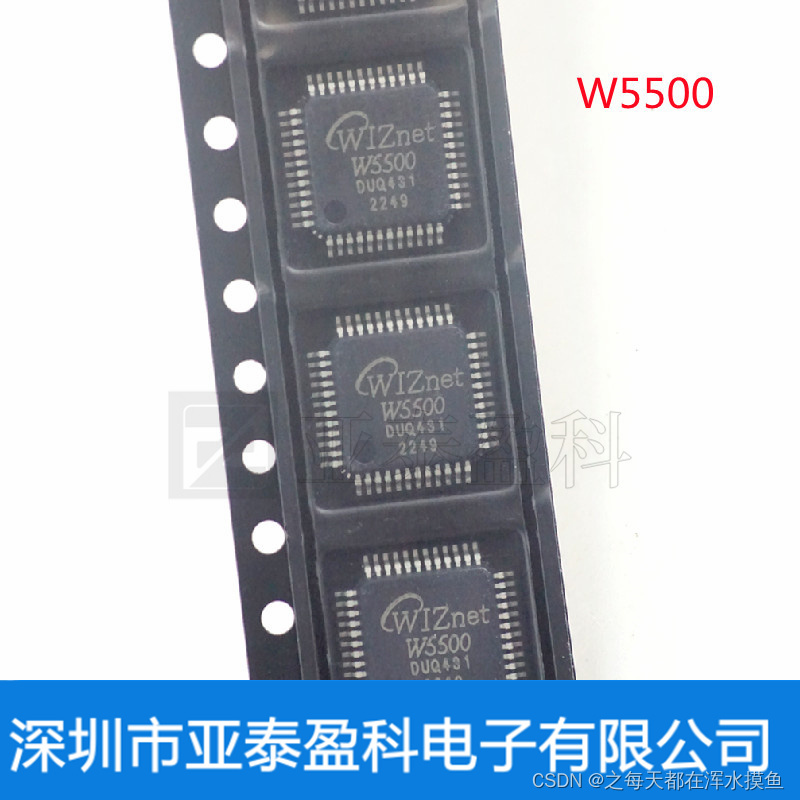

W5500
规范信息：

功用：Controller

协议：Ethernet

供应商设备封装：48-LQFP (7x7)

规范：10/100 Base-T/TX PHY

封装：Tray

工作温度：-40°C ~ 85°C

电流 - 电源：132mA

电压 - 电源：2.97 V ~ 3.63 V

规范包装：250

接口：SPI

其他名称：1278-1021

封装/外壳：48-LQFP

产品：Ethernet Controllers

以太网衔接类型：10-Base-T, 100Base-TX

最高工作温度：+ 85 C

安装风格：SMD/SMT

收发器数量：1

最大电源电流：132 mA

电源电压 - 最大：3.63 V

最低工作温度：- 40 C

封装/外壳：LQFP-48

支持协议：ARP, ICMP, IGMP, IPv4, PPPoE, TCP, UDP

电源电压 - 最小：2.97 V

类型：SPI Ethernet Controller

RoHS：RoHS Compliant

特性

- 支持硬连线TCP/IP协议：TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE

- 同时支持 8 个独立插座

- 支持掉电模式

- 支持 UDP LAN 唤醒

- 支持高速串行外设接口（SPI MODE 0， 3）

- 用于TX/RX缓冲器的内部32KB存储器

- 10BaseT/100BaseTX 以太网 PHY 嵌入式

- 支持自动协商（全双工和半双工， 基于 10 和 100 的 ）

- 不支持 IP 分段

- 3.3V工作电压，5V I/O信号容差

- LED输出（全/半双工、链路、速度、有源）

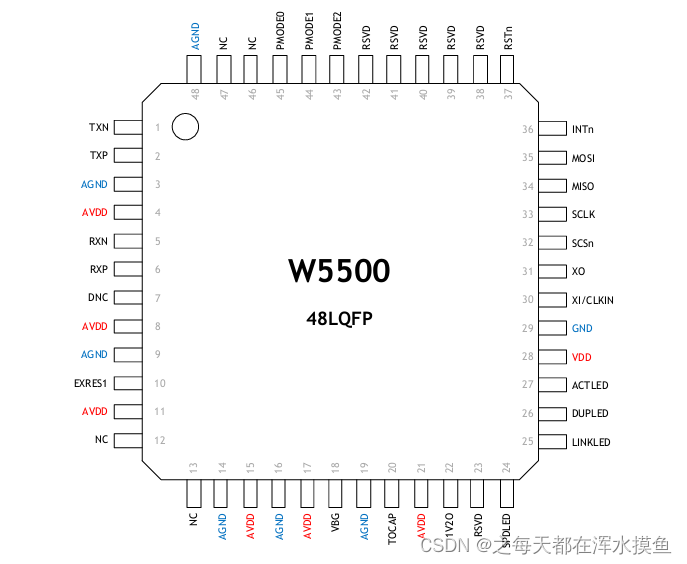

- 48引脚LQFP无铅封装（7x7mm，0.5mm间距）

目标应用

W5500 适用于以下嵌入式应用：

- 家庭网络设备：机顶盒、PVR、数字媒体适配器

- 串口转以太网：门禁、LED显示屏、无线AP中继等

- 并行至以太网：POS/迷你打印机、复印机

- USB转以太网：存储设备、网络打印机

- GPIO转以太网：家庭网络传感器

- 安全系统：DVR、网络摄像机、信息亭

- 工厂和楼宇自动化

- 医疗监测设备

- 嵌入式服务
