3.7V转3V，5V转3V的电路和芯片解决方案有2种：1，降压芯片，2，LDO芯片。



解决方案1，降压芯片

3.7V大家都知道是锂电池多，确实是3.7V锂电池的话，锂电池的充满电和放电后的电压变化是在：3V-4.2V之间，带保护板的锂电池。3V输入转3V的话，降压芯片的占空比都是95%以上，输出电压能在2.8V左右。一般都可以接受就不用到升降压芯片PW2228A了.

5V输入分2种情况，1是稳定的5V电源，2是不稳定的5V电源，有时电压会高于5V，或者经常拔插尖峰电压高于6V等。就需要更高输入的降压芯片来完成工作。



DC-DC
降压产品	输入电压	输出电压	输出电流	频率	封装
PW2057	2.0V～6.0V	3.3V,1.8V,1.2V	0.7A	1.5MHz	SOT23-5
PW2058	2.0V～6.0V	1V～5V	0.8A	1.5MHz	SOT23-5
PW2051	2.5V～5.5V	1V～5V	1.5A	1.5MHz	SOT23-5
PW2052	2.5V～5.5V	1V～5V	2.0A	1.0 MHz	SOT23-5
PW2053	2.5V～5.5V	1V～5V	3.0A	1.0 MHz	SOT23-5
PW2162	4.5V～16V	1V～15V	2A	600KHZ	SOT23-6
PW2163	4.5V～16V	1V～15V	3A	600KHZ	SOT23-6
PW2205	4.5V～20V	1V～15V	5A	340KHZ	SOP8-EP
PW2312	4.0V～30V	1V～28V	1.2A	1.4 MHz	SOT23-6
PW2330	4.5V～30V	1V～28V	3A	130KHz	SOP8
PW2431	4.5V～40V	1V～30V	3A	340KHz	SOP8-EP
PW2558	4.5V～55V	1.25V～30V	0.8A	1.2 MHz	SOT23-6
PW2608	5.5V～60V	1.5-30V	0.8A	0.3-1Mhz	SOP8-EP
PW2815	4.5V～80V	1.5V～30V	1.5A	400KHZ	SOP8-EP
PW2906	12V～90V	1.25V～20V	0.6A	150KHZ	SOP8-EP
PW2902	8V～90V	5V～30V	2A	140KHZ	SOP8-EP

如上表，我们的出方案：



方案1：3.7V和稳定5V输入的降压芯片：

降压产品	输入电压	输出电压	输出电流
PW2057	2.0V～6.0V	3.3V,1.8V,1.2V	0.7A
PW2058	2.0V～6.0V	1V～5V	0.8A
PW2051	2.5V～5.5V	1V～5V	1.5A
PW2052	2.5V～5.5V	1V～5V	2.0A
PW2053	2.5V～5.5V	1V～5V	3.0A



PW2051/2/3/8/7 内置功率 MOSFET， 集成了过压、过流、过热、短路等诸多保护电路，在超过控制值时会自动断开，以保护芯片。产品结合了微型封装和低消耗电流等特点，最适合在移动设备的电源内部使用。

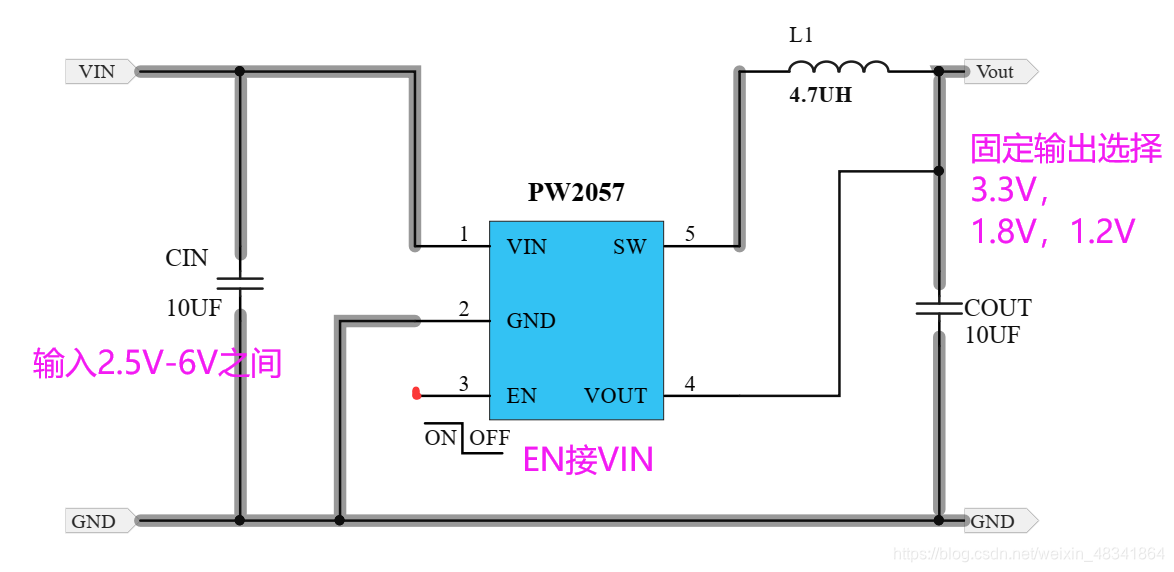

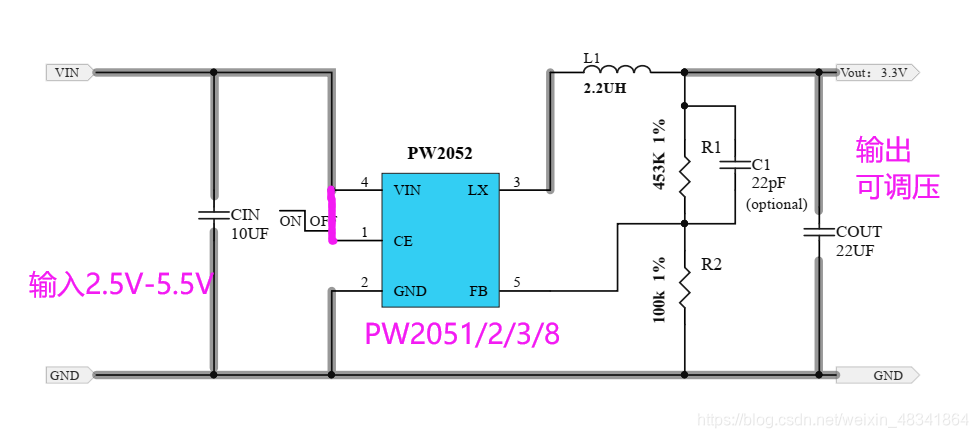

PW2057是不同的PIN脚，脚位，PW2058/1/2/3都是相同的PCB布局和电路。



方案2：不稳定的5V输入和比5V高电压产生的的。

PW2162	4.5V～16V	可调输出电压	2A
PW2163	4.5V～16V	可调输出电压	3A
PW2205	4.5V～20V	可调输出电压	5A
PW2312	4.0V～30V	可调输出电压	1.2A

虽然输入电压是宽些，但是这个不是重点，注意是看输出电流来选择合适的芯片了。

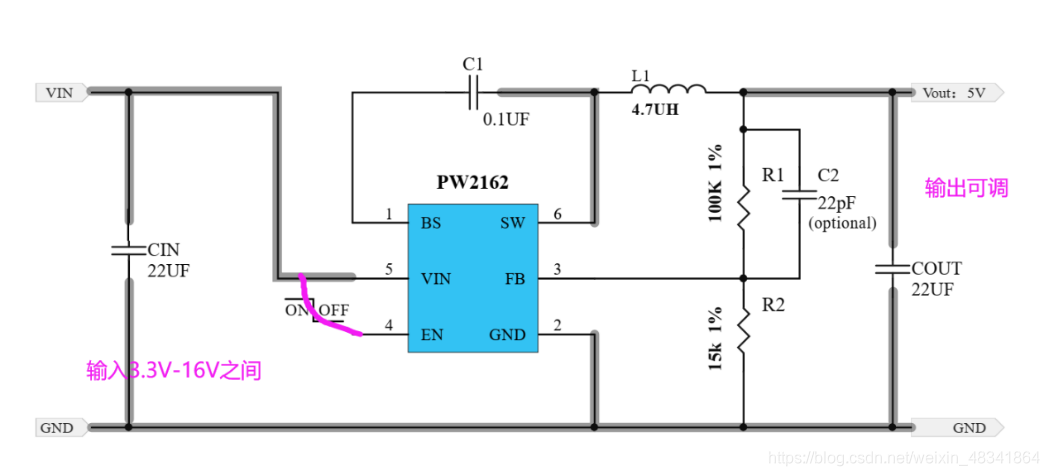

常用的都是PW2162这款看起来最多了。

解决方案2，LDO芯片

   LDO由于是线性降压，所以外围少，静态功耗低，但是就是工作功耗高，效率不高，这点也是常识了。

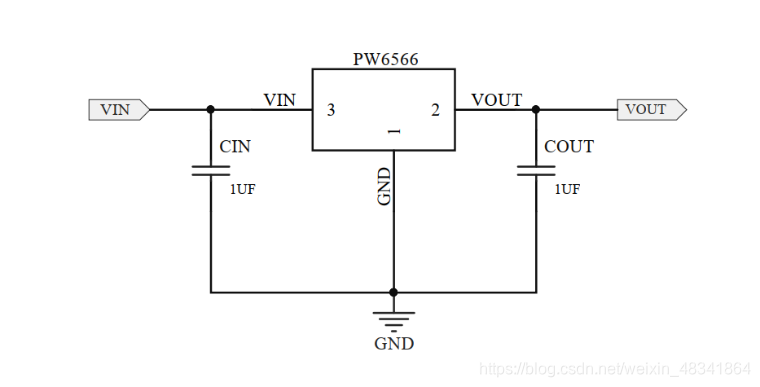

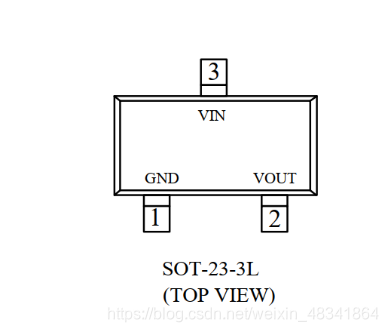

LDO输入稳定的5V的话，就是PW6566了，输出固定3V，外围就是2个电容，SOT23-3三极管封装。

其他都是更高输入电压范围，用来做5V也是可以的。

LDO产品       输入电压       输出电压       输出电流       静态功耗       封装

PW6566     1.8V～5.5V      1.2V～5V多   250mA        2uA       SOT23-3

PW6218      4V～18V     3V,3.3V,5V     100MA        3uA       Sot23-3

PW6206       4.5V～40V     3V,3.3V,5V     150MA       4.2uA       Sot23/89

PW8600      4.5V～80V     3V,3.3V,5V     150MA        2 uA       Sot23-3
