MIPI DSI 转单 / 双通道 LVDS 发送器芯片GM8775C

摘要：GM8775C是一款国产高性能MIPI DSI转LVDS接口芯片，可替代TC358775XBG等进口型号。支持4Gbps总带宽，最高1920×1200分辨率，具备双通道异屏同显功能，适用于车载、工业、消费电子等领域。采用QFN-48封装，工业级温度范围，支持I2C/MIPI双配置方式。设计需注意上电时序、信号匹配和EMI防护，可通过测试模式快速调试。该芯片在车载中控、工业HMI、教育平板等场

MB16698594834

1209人浏览 · 2026-01-27 09:42:06

MB16698594834 · 2026-01-27 09:42:06 发布

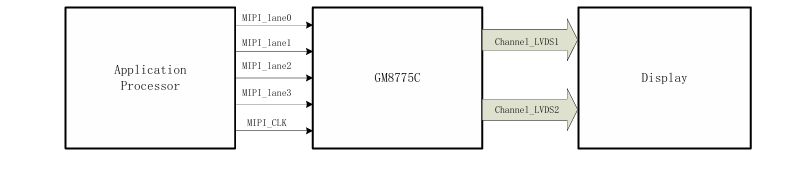

GM8775C 是成都振芯 / CORPRO 出品的MIPI DSI 转单 / 双通道 LVDS 发送器芯片，为东芝 TC358775XBG 的高性价比替代款，主打高清显示面板的接口转接，适配车载、工业、消费电子等多场景，兼具兼容性、高带宽与工业级稳定性，是 MIPI DSI 主控连接传统 LVDS 屏的主流选择。

一、芯片核心基础规格

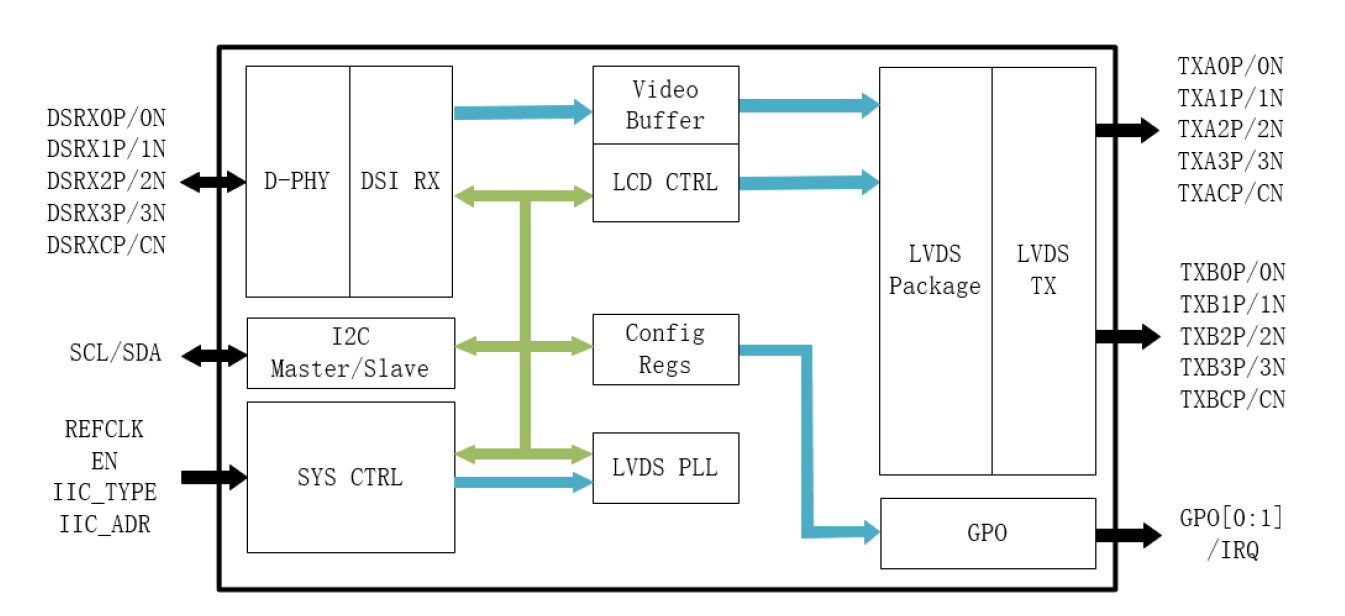

接口与性能：MIPI DSI 支持 1/2/3/4 通道，单通道最高 1Gbps（总带宽 4Gbps）；LVDS 时钟最高 154MHz，最大支持1920×1200@60Hz（FHD 级别），兼容 JEIDA/VESA 两种 LVDS 格式，支持 YUV↔RGB 色彩空间转换。
封装与供电：采用 7×7mm QFN-48-EP 封装（带裸露焊盘）；供电分 VDDIO (3.3V/1.8V)、Vcore (1.8V)，工业级温度范围 **-40°C ~ +85°C**，适配高低温恶劣环境。
控制与功能：支持 I2C 或 MIPI Command 双配置方式，可实现 LVDS P/N 交换、通道顺序调整，独有的双通道 LVDS 异屏同显功能，满足分屏显示需求。
兼容替代：与TC358775XBG、ICN6202引脚 / 功能直接兼容，可无缝替换，大幅降低进口芯片成本。

二、芯片设计与调试关键要点

上电时序：EN 引脚需先拉低≥10ms 再拉高，推荐预留 I2C 配置接口（串 0Ω 电阻，方便调试）。
时钟配置：可外接 26MHz 有源晶振，或复用 MIPI 时钟（REFCLK 下拉接地），有源晶振为优先选择，稳定性更高。
信号匹配：LVDS 终端默认多数面板内置 100Ω 差分电阻，若转接其他芯片需板端补装；MIPI/LVDS 差分线需保证等长、90~100Ω 阻抗，加共模电感抑制 EMI。
快速调试：可通过寄存器配置（0x2A 设 0x4D）调出彩条 / 棋盘格测试模式，快速判断硬件连接是否正常；先通过 I2C 读 ID（0x00~0x03）确认芯片在位，再进行后续配置。
电源与散热：Vcore/IO 端需加 10μF+0.1μF 去耦电容（靠近芯片）；裸露焊盘加大铜皮，7×24h 运行场景可按需加散热片。

三、四大主流行业应用案例（附核心配置）

1. 车载电子（最主流应用）

中控大屏（1920×1080@60Hz 双 LVDS）：骁龙 6155/8155/8775（4-lane MIPI DSI）→GM8775C→10.1/12.3 寸车载 LVDS 屏，LVDS 时钟～148.5MHz，需做抗 EMI 处理（差分线屏蔽、远离电源 / 射频）。
仪表 + 中控双屏异显：RK3568/3588（4-lane MIPI DSI）→GM8775C→仪表屏 (720P)+ 中控屏 (1080P)，单芯片实现双通道独立分屏，需通过寄存器区分双通道时序与分辨率。

2. 工业领域（HMI / 工控 / 医疗）

工业平板 / 手持终端（1280×800@60Hz 单 LVDS）：i.MX6ULL/8M Mini（2-lane MIPI DSI）→GM8775C→7/8 寸工业屏，LVDS 时钟～74.25MHz，可采用 1.8V VDDIO 实现低功耗设计。
医疗监护仪（1280×1024@60Hz 双 LVDS）：RK3566/3568（4-lane MIPI DSI）→GM8775C→10.4 寸医疗屏，LVDS 时钟～108MHz，要求差分线严格等长，保证显示无闪烁、低抖动。

3. 消费电子（教育 / 商用）

教育平板 / 学习机（1920×1200@60Hz 双 LVDS）：全志 A40i/T527（4-lane MIPI DSI）→GM8775C→10.1 寸 FHD + 屏，利用 QFN-48 小封装实现设备轻薄化，需按屏厂规格配置 LVDS 格式 / 极性 / 时序。
广告机 / 自助终端（1920×1080@60Hz 双 LVDS）：RK3288/3399（4-lane MIPI DSI）→GM8775C→15.6/18.5 寸广告屏，支持 7×24h 长时运行，LVDS 输出端加 ESD 二极管防浪涌。

4. 开发 / 评估配套

MIPI DSI→LVDS 通用转接板：GM8775C 核心板 + MIPI 输入座 + 双 LVDS 输出座 + I2C 配置接口，兼容 RK356x/358x、i.MX8 等主流主控，预留 0Ω 电阻（I2C 上拉、LVDS 终端等），方便灵活调试，1~2 天可跑通 1080P 双 LVDS 显示。

四、场景化选型与替代参考表

应用场景	推荐主控芯片	适配屏分辨率	LVDS 通道	核心替代型号
车载中控 / 仪表	骁龙 6155/8155、RK3588	1920×1080/1280×720	双	TC358775XBG、ICN6202
工业 HMI / 手持终端	i.MX6ULL/8M Mini、RK3566	1280×800/1024	单 / 双	TC358775XBG
教育平板 / 学习机	全志 A40i/T527	1920×1200	双	无（高性价比首选）
广告机 / 自助终端	RK3288/3399	1920×1080	双	TC358775XBG

五、通用落地实施建议

小批量验证：直接选用 GM8775C 现成转接板，搭配 RK3568/RK3588 开发板，快速跑通 1080P 双 LVDS 显示，1~2 天即可完成功能验证。
量产优化：按应用场景选择温度等级（车载 / 工业优先工业级），优化电源滤波与散热设计，完成 EMC/ESD 专业测试，保证产品稳定性。
替代升级：替换进口 TC358775XBG 时，无需大改 PCB，仅需稍作固件寄存器调整，即可实现无缝切换，大幅降低物料成本。
全流程 Checklist：所有场景均需遵循「Vcore 上电→VDDIO 上电→EN 拉高→I2C 配置→开显示」时序；做好信号完整性（等长、阻抗）、EMI/ESD 防护、电源滤波三大核心设计。
