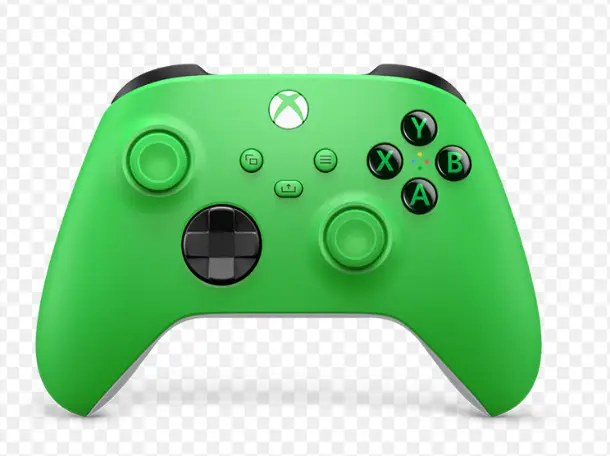

适用在无线手柄上的带USB2.0全速的2.4G无线收发SOC芯片XL2417D!
XL2417U是一款高性能2.4GHz射频SoC芯片，集成32位MCU、128KB闪存和48KB RAM。工作电压1.7-3.6V，具有出色的抗干扰能力（＞4KV ESD/EFT）。主要特性包括：-96dBm接收灵敏度、13dBm发射功率、10.2mA接收电流；支持I2C、UART、ADC、PWM等接口；具备温度传感器、定时器和超低功耗模式（睡眠1.6uA）。适用于HID设备、无线传感器网络、防丢
XL2417U芯片是一款低功耗、高性能和高度集成的SoC，带有2.4G收发器。它集成了高性能2.4GHz射频收发器、丰富的基带功能、32位MCU和各种外围IO。它支持128KB的flash和48KB的RAM，以实现可编程协议和配置文件，支持定制应用程序。工作电压1.7 V至3.6 V，电压不能超过3.6V，不然会损坏芯片，抗干扰能力较强。
特征：
2.4G RF SOC
独立看门狗
工作电压1.7 V至3.6 V
>4KV ESD,>4KV EFT,class-A抗干扰能力强,工作电压超过3.6V芯片会损坏。
-96 dBm Sensitivity@1Mbps
-93 dBm Sensitivity@2Mbps
-99 dBm Sensitivity@250Kbps
最大13 dBm输出功率
出色的RSSI性能，精度可达1dB
32bit MCU max 64MHz
支持XIP，128KB闪存可选
48 KByte SRAM+64KB ROM
I2C、1 路UART
4路（外部2路+内部2路）12bit通用ADC，最高速率1M采样率
PWM(2路, 带死区控制互补输出),最高16位连续可调，支持中心对齐模式，支持刹车，支持pmw和adc联动
最多3GPIO,25mA输出
集成温度传感器
4*32bit 通用定时器+2个32位aon定时器+24位rtc+24位systick
USB 2.0全速
睡眠模式1.6 uA
待机模式4.8uA
射频接收电流10.2mA
射频发送电流9.5mA
支持数据包长度扩展，最大256字节

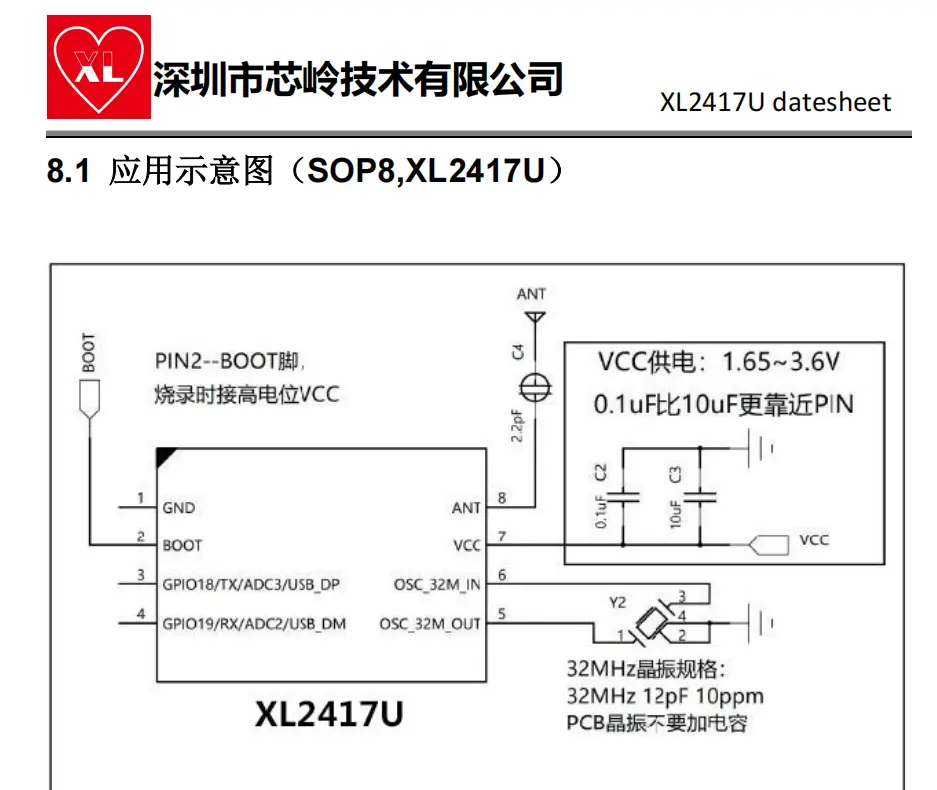

板子不挑天线，BOM最低只要一颗晶振+一颗电源滤波电容
大驱动能力IO，灌电流26.8mA，拉电流25mA
支持OTA升级
2.4G帧结构、CRC、白化都可以软件配置
2.4G支持2M/1M/250K/125Kbps模式
支持低电压复位LVR，8档可调，1.66/1.76/1.89/2/2.2/2.4/2.6/2.9V，支持LVR可关闭2.4G详细参数和用法请联系我司技术支持
应用：
HID 应用
玩具
自拍杆
照明控制
无线传感器网络
防丢器应用
