一、 芯片是什么?
芯片,学名集成电路,你可以把它想象成一个微型的电子城市。
-
核心思想:把数以亿计的微型电子元器件(主要是晶体管)、电阻、电容等,通过特殊的工艺,制作并“雕刻”在一块极小的半导体晶圆(通常是硅)上,然后封装在一个保护壳内。
-
目标:实现一个完整的电路功能,如计算、存储、信号放大等。
一个生动的比喻:
-
半导体(硅) = 城市的土地
-
晶体管 = 城市的建筑(最基本的功能单元)
-
电路 = 城市的道路网(连接各个建筑)
-
芯片设计图 = 城市的城市规划蓝图
-
晶圆 = 一块包含多个城市地块的大陆
-
封装 = 给城市加上防护围墙和外接港口(引脚)
二、 核心基础概念
1. 半导体
这是芯片的物理基础。硅是一种最常见的半导体材料,它的奇妙之处在于:其导电性可以被精确地控制,介于导体和绝缘体之间。通过掺入不同的杂质,可以制成P型半导体和N型半导体,这是构建晶体管的基础。
2. 晶体管 - 芯片的“基石”
这是芯片中最基本、最重要的单元。你可以把它理解为一个微小的电子开关。
-
功能:
-
开关:通过控制一个引脚(栅极)的电压,来开启或关闭另外两个引脚(源极和漏极)之间的电流。这对应了数字世界的 0 和 1。
-
放大:对微弱的电信号进行放大。
-
-
重要性:现代芯片内部有数百亿个晶体管。芯片性能的提升,很大程度上依赖于在同样大小的面积内塞进更多的晶体管。
3. 二进制
芯片只认识两种状态:开(1) 和 关(0)。所有复杂的信息(文字、图片、声音)和操作,最终都会被转换成由0和1组成的二进制代码,由晶体管来处理。
4. 逻辑门
由几个晶体管组合而成,能执行基本的逻辑运算(如与、或、非)。它是构成复杂计算功能的“积木”。
-
与门:两个输入都为1时,输出才为1。
-
或门:两个输入中有一个为1,输出就为1。
-
非门:输出与输入相反。
5. 时钟频率
像节拍器一样,指挥着芯片内部所有操作同步进行。1GHz表示每秒有10亿个时钟周期。频率越高,通常处理速度越快(但也带来更高功耗和发热)。
三、 芯片是如何制造出来的?

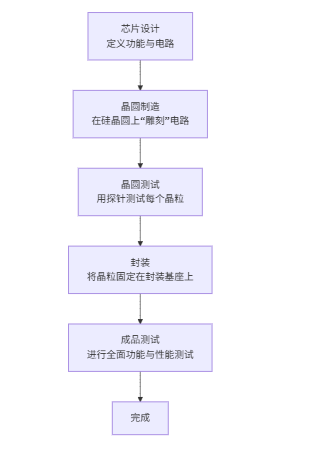

芯片制造是人类工业皇冠上的明珠,是迄今为止最复杂的工艺之一。其主要流程可分为以下几个核心步骤:

第1步:设计
-
使用专门的软件(EDA工具),工程师们绘制出包含数十亿个晶体管的电路蓝图。这就像建筑师设计摩天大楼的图纸。
第2步:制造(前道工艺)
这是在超净间里完成的,核心是 “光刻”。
-
制备晶圆:将高纯硅制成圆柱形的硅锭,然后切片成薄片,这就是“晶圆”。
-
光刻:在晶圆上涂上光刻胶,然后用光刻机通过掩膜版,将设计好的电路图用紫外线“投影”到光刻胶上。这个过程就像用底片冲洗照片。
-
刻蚀:用化学或物理方法,将没有被光刻胶保护的部分硅刻掉,形成三维结构。
-
离子注入:向硅中注入特定杂质,改变其导电性,形成晶体管。
-
沉积:在上面铺设一层层金属导线,将晶体管连接起来。
以上步骤需要重复几十次甚至上百次,才能形成复杂的多层结构。
第3步:封装与测试(后道工艺)
-
切割:制造好的晶圆被切割成一个个小片,每个小片就是一个“晶粒”。
-
封装:将晶粒固定在基板上,用细金属线将其引脚连接到封装外壳的引脚上,最后用环氧树脂密封保护。封装后的芯片就是我们平时能看到的样子。
-
测试:对封装好的芯片进行全面的功能和性能测试,确保其合格。
四、 芯片的分类
按功能主要分为:
-
处理器芯片:负责计算和控制(CPU, GPU, MCU)。
-
存储器芯片:负责存储数据(DRAM, NAND Flash)。
-
逻辑芯片:负责处理特定逻辑(ASIC, FPGA)。
-
模拟芯片:负责处理现实世界的信号(如声音、温度)。
-
传感器芯片:感知物理世界(如陀螺仪、图像传感器)。
五、 重要的技术节点:制程
我们常听到的 7nm、5nm、3nm 指的是芯片的制程工艺。
-
它最初指的是晶体管的栅极宽度。这个尺寸越小,意味着晶体管可以做得更小、更密集。
-
带来的好处:
-
性能更强:单位面积内能塞进更多晶体管。
-
功耗更低:晶体管开关所需的电压和电流更小。
-
成本可能降低:单颗芯片的成本可能更低,但先进制程的研发和建厂成本极高。
-
六、 总结
-
芯片=集成电路:是在微小半导体上制造的复杂电路。
-
晶体管是基础:它是微型的电子开关,用0和1构建了整个数字世界。
-
设计制造极复杂:需要经过设计、光刻、刻蚀、封装测试等数百道精密工序。
-
摩尔定律:一个著名的观察(而非物理定律),指出芯片上可容纳的晶体管数目约每两年增加一倍。虽然现在正在放缓,但它过去50年一直指导着半导体行业的发展。
-
无处不在:从手机、电脑到汽车、家电,现代社会的运转离不开芯片。
