在便携式电子设备快速发展的当下，高效、稳定的充电管理芯片成为核心组件之一。YL4056H 作为远乐科技推出的 1A 线性锂电池充电芯片，凭借高耐压、可编程电流、丰富保护功能等特性，广泛应用于蓝牙耳机、穿戴设备、电子玩具等场景。本文将从芯片核心特性、选型、工作原理、应用设计等维度，全面解析 YL4056H 的技术细节与使用要点，为工程师选型与电路设计提供参考。

一、芯片核心概述

YL4056H 是一款专为单节锂离子 / 锂聚合物电池设计的线性充电管理芯片，采用涓流 - 恒流 - 恒压三段式充电架构，具备以下核心优势：

• 高耐压与宽适配：输入极限耐压达 33V，支持 USB 电源（5V）与适配器电源，建议工作电压范围 4.5V~5.5V；
• 可编程大电流：最大充电电流 1.2A，通过外部电阻精准设定，满足不同设备充电速度需求；
• 高集成与简化设计：内置 PMOSFET、防倒充电路，无需外接 MOSFET、检测电阻及隔离二极管；
• 全面保护机制：涵盖过压保护（OVP）、过温保护（OTP）、电池反接保护、欠压闭锁（UVLO）等，提升系统可靠性；
• 低功耗待机：待机模式静态电流仅 1.0μA（典型值），无电源时进入低功耗状态，降低能耗。

二、关键功能特点

类别	具体参数 / 功能	说明
电压特性	输入极限耐压 33V，过压保护 6.8V（典型值）	应对复杂输入环境，防止芯片损坏；OVP 迟滞电压 500mV，避免频繁切换
充电精度	4.20V/4.35V 浮充电压（±1% 精度）	适配不同类型锂电池，保证充电饱满度与电池寿命
电流控制	1.2A 最大充电电流，C/5/C/10 截止电流	涓流充电门限 2.9V，避免低电压大电流损伤电池
状态指示	CHRG（充电状态）、STDBY（充满状态）	漏极开路输出，支持 LED 指示，无电池时 CHRG 闪烁（周期 1-2S，10μF 电容）
温度管理	130℃降额、155℃关断，支持 NTC/PTC 监测	结温过高时自动调整电流，配合 TS 引脚实现电池温度保护
其他特性	0V 电池激活、软启动（450μs）、自动复充	支持深度放电电池充电，软启动减小浪涌电流；电池电压低于 4.05V/4.20V 自动重启充电

三、选型指南（选型表详解）

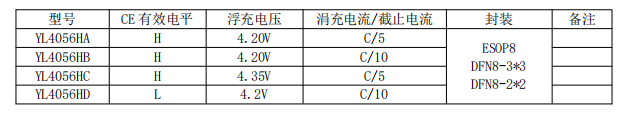

YL4056H 系列包含 4 个型号，核心差异在于CE 有效电平、浮充电压、截止电流，需根据设备需求匹配：

选型建议：优先确认锂电池标称电压（4.2V/4.35V），再根据使能信号电平（CE）与截止电流需求选择型号；空间受限场景（如穿戴设备）推荐 DFN8-2*2 封装，散热需求高则选 ESOP8。

四、引脚定义与功能

YL4056H 提供 ESOP8、DFN8-33、DFN8-22 三种封装，引脚功能统一，关键引脚说明如下：

引脚序号（ESOP8）	引脚名称	功能描述	关键注意事项
1	TS	电池温度检测输入端	不用时必须接地；接 NTC/PTC 实现温度保护，电压范围 45% VCC~80% VCC
2	PROG	充电电流设定端	外接电阻 R_PROG，电流计算公式：I_CHRG=1000/R_PROG（R 单位：kΩ，I 单位：mA）
3	GND	接地脚	需与电源地、电池地可靠连接，降低接地阻抗
4	VCC	电源输入脚	建议并联 10μF（C1）+1μF（C2）滤波电容，靠近引脚布局
5	BAT	电池正极连接端	内置反接保护，反接时漏电电流≤0.1mA，正确连接后自动恢复
6	STDBY	充电完成指示端	充满时输出低电平（LED 亮），其他状态高阻（LED 灭）
7	CHRG	充电状态指示端	充电中输出低电平（LED 亮），无电池时闪烁
8	CE	芯片使能脚	HA/HB/HC 为高电平有效，HD 为低电平有效；悬空时默认使能（需确认型号）

五、工作原理深度解析

YL4056H 的充电过程分为涓流充电、恒流充电、恒压充电、待机四个阶段，配合保护机制实现安全高效充电：

1. 充电阶段流程

1. 涓流充电阶段：当 BAT 电压＜2.9V（涓流门限）时，芯片输出 C/5 或 C/10 的小电流，避免低电压电池承受大电流冲击；
2. 恒流充电阶段：当 BAT 电压≥2.9V 时，进入恒流模式，充电电流由 PROG 电阻设定（如 R_PROG=1kΩ 时，I_CHRG=1000mA），快速提升电池电压；
3. 恒压充电阶段：当 BAT 电压达到浮充电压（4.20V/4.35V）时，切换为恒压模式，充电电流逐渐减小；
4. 充电终止与待机：当电流降至截止电流（C/5 或 C/10）时，充电终止，芯片进入待机模式，静态电流降至 100μA（典型值）；若 BAT 电压低于复充门限（4.05V/4.20V），自动重启充电。

2. 核心保护机制

• 过温保护（OTP）：结温≥130℃时，充电电流线性降低；≥155℃时关闭充电，温度下降后恢复；
• 输入过压保护（OVP）：VCC≥6.8V 时停机，VCC 降至 6.2V（6.8V-500mV 迟滞）时恢复工作；
• 电池反接保护：BAT 端反接时，芯片停机，反接电流≤0.1mA，正确连接后自动启动充电；
• 欠压闭锁（UVLO）：VCC＜3.8V 时处于停机模式，避免低电压下低效充电。

六、硬件设计关键要点

1. 关键元器件选型

（1）充电电流设定电阻（R_PROG）

根据所需充电电流选择精度 1% 的贴片电阻，推荐选型表如下：

充电电流（I_CHRG）	R_PROG 阻值	适用场景
1200mA	0.82kΩ	快充场景（如颈膜枪、剃须刀）
1000mA	1kΩ	常规快充（如蓝牙耳机、GPS）
800mA	1.2kΩ	中等电流（如电子玩具）
500mA	2.2kΩ	低功耗设备（如穿戴设备）
200mA	5.1kΩ	微电流场景（如小型传感器）

注意：当 I_CHRG＞1A 时，芯片发热增加，需加强 PCB 散热（如增大铜箔面积、增加过孔）。

（2）输入 / 输出电容

• 输入滤波电容（VCC 端）：C1=10μF（105 规格，X5R/X7R 材质）+C2=1μF（104 规格），靠近 VCC 引脚布局，抑制输入纹波；
• 电池端电容（BAT 端）：建议并联 1μF~10μF 陶瓷电容，稳定电池电压，避免电流波动。

（3）温度检测电阻（R3、R4）

若需电池温度保护，TS 引脚需外接 NTC（负温度系数）电阻与分压电阻 R3、R4，计算公式如下：

• 对于 NTC 电阻（RTL 为低温阻值，RTH 为高温阻值）：R3​=(RTL​−RTH​)×0.8×0.45RTL​RTH​(0.8−0.45)​,R4​=RTL​(0.45−0.8×0.45)−RTH​(0.8−0.8×0.45)RTL​RTH​(0.8−0.45)​
• 仅需过热保护时，可省略 R4，仅保留 R3 与 NTC 串联。

2. PCB 布局规范

• 散热设计：芯片底部散热片（EP）需与 PCB 大面积铜箔焊接，多层板需增加散热过孔（孔径 0.3mm~0.5mm，数量≥4 个）；
• 滤波电容：VCC 端 C1、C2 需紧贴引脚，走线长度≤5mm，减少寄生电感；
• 接地设计：GND 引脚采用单点接地，与电池地、电源地形成独立接地网络，避免干扰；
• 大电流走线：VCC→BAT 的充电回路走线宽度≥1mm（1oz 铜厚），减少线阻压降。

七、典型应用电路

YL4056H 典型应用电路适用于大多数便携式设备，以 4.2V 锂电池、1A 充电电流（R_PROG=1kΩ）为例，电路结构如下：

1. 核心电路组成

• 输入部分：VCC 端接 5V 电源，串联 2.2Ω 电阻 + 1μF 电容（RC 吸收）应对 28V 热插拔场景；并联 10μF（C1）+1μF（C2）滤波；
• 电流设定：PROG 引脚接 1kΩ 电阻（R_PROG）到地，设定 1A 充电电流；
• 状态指示：CHRG 端串联 1kΩ 电阻（R1）接 LED 到 VCC，充电时 LED 亮；STDBY 端串联 1kΩ 电阻（R2）接 LED 到 VCC，充满时 LED 亮；
• 温度保护：TS 引脚接 NTC 电阻（RNTC）与分压电阻（R3、R4），不用时接地；
• 使能控制：CE 引脚接高电平（HA/HB/HC 型号）或低电平（HD 型号），悬空默认使能。

2. 电路注意事项

• 若无需热插拔功能，可省略 VCC 端的 RC 吸收电路；
• 电池反接时，电路自动保护，无需额外串联二极管；
• 状态指示电阻（R1、R2）不可省略，否则可能导致 CHRG/STDBY 引脚损坏，推荐阻值 1kΩ~2.2kΩ。

八、常见问题与解决方案（曾工：17748684538）

问题现象	可能原因	解决方案
充电电流低于设定值	1. PCB 散热不良，芯片过温降额；2. R_PROG 阻值偏大；3. VCC 电压低于 4.5V	1. 增大散热铜箔、增加过孔；2. 更换更小阻值的 R_PROG；3. 确保输入电压≥4.5V
充满后无法自动复充	1. 电池电压未降至复充门限；2. CE 引脚使能信号异常	1. 放电至电池电压＜4.05V（4.2V 电池）；2. 检查 CE 引脚电平是否符合型号要求
CHRG 指示灯闪烁	1. 未接电池或电池接触不良；2. BAT 端电容过大（＞10μF）	1. 检查电池连接；2. 减小 BAT 端电容至 10μF 以下
芯片发热严重	1. 充电电流过大（＞1A）；2. VCC 与 BAT 压差过大（如 VCC=5V，BAT=3V）；3. 散热设计不足	1. 降低充电电流；2. 选用同步整流充电芯片（如需更小压差）；3. 优化 PCB 散热

九、总结

YL4056H 作为一款高集成度线性充电芯片，凭借宽耐压、可编程电流、全面保护等特性，在便携式设备中具备极高的性价比。工程师在设计时，需重点关注型号选型（匹配电池电压与使能电平）、电流设定（R_PROG 精度）、PCB 散热（EP 引脚焊接） 三大核心点，同时遵循滤波电容布局、接地设计等规范，即可实现稳定可靠的充电方案。
