关于STM32能够下载，软件keil也能检测到芯片，但是程序不跑问题，造成的原因之一。
记录：关于STM32能够下载，软件keil也能检测到芯片，但是晶振不起振，程序不跑问题，造成的原因之一叙述测试原因点叙述这两天，焊接了一块STM32L0xx系列的板子，结果在焊接完最小系统进行测试的时候代码的时候，就卡住了。测试一般先测试最小系统，就是说将最小系统周围的电路全部焊接好，然后下个代码点个灯，如果灯能够按照自己意愿工作，那么就说明最小系统就没有问题，这次也是按照这样的步骤做的。第一步：
叙述
这两天，焊接了一块STM32L0xx系列的板子，结果在焊接完最小系统进行测试的时候代码的时候，就卡住了。
测试
一般先测试最小系统，就是说将最小系统周围的电路全部焊接好，然后下个代码点个灯，如果灯能够按照自己意愿工作，那么就说明最小系统就没有问题，这次也是按照这样的步骤做的。
第一步：焊接最小系统。
第二部：将下载接口等焊好。

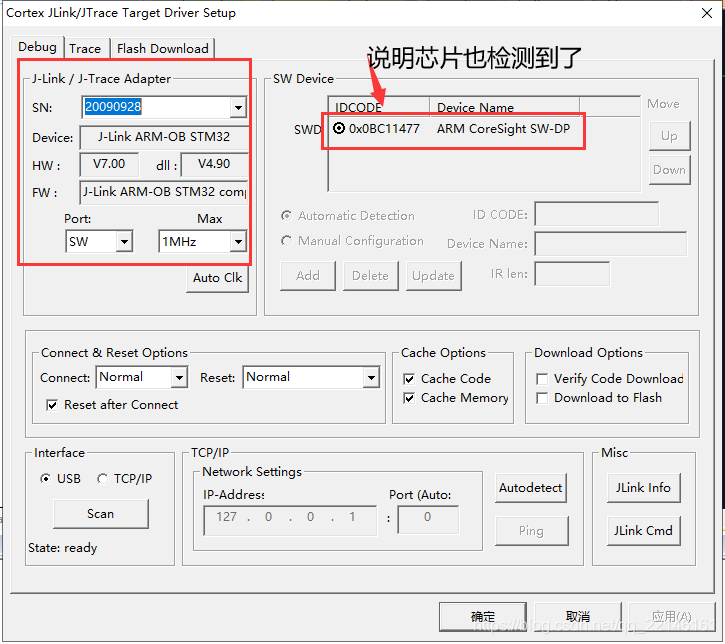

第三步：使用软件查看芯片在不在。
如下图，如果出现以下这样的图，说明离成功只有咫尺之遥了。

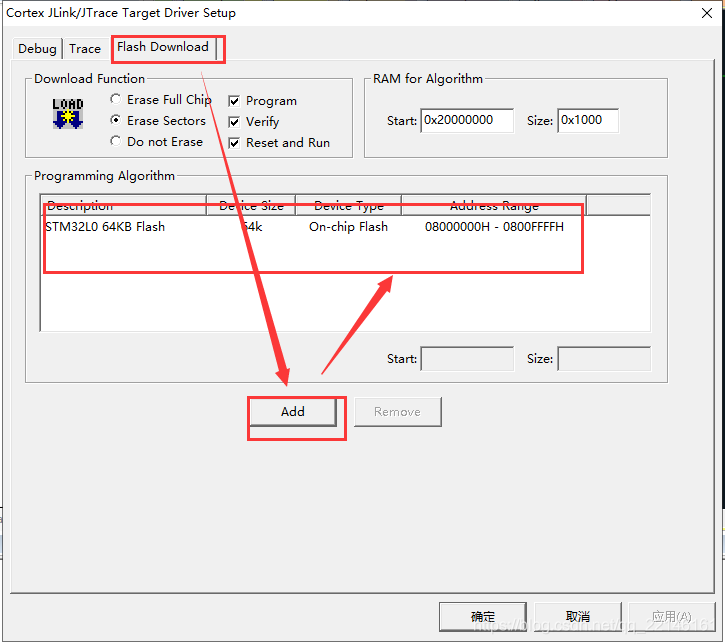

第四步：确认flash Download。

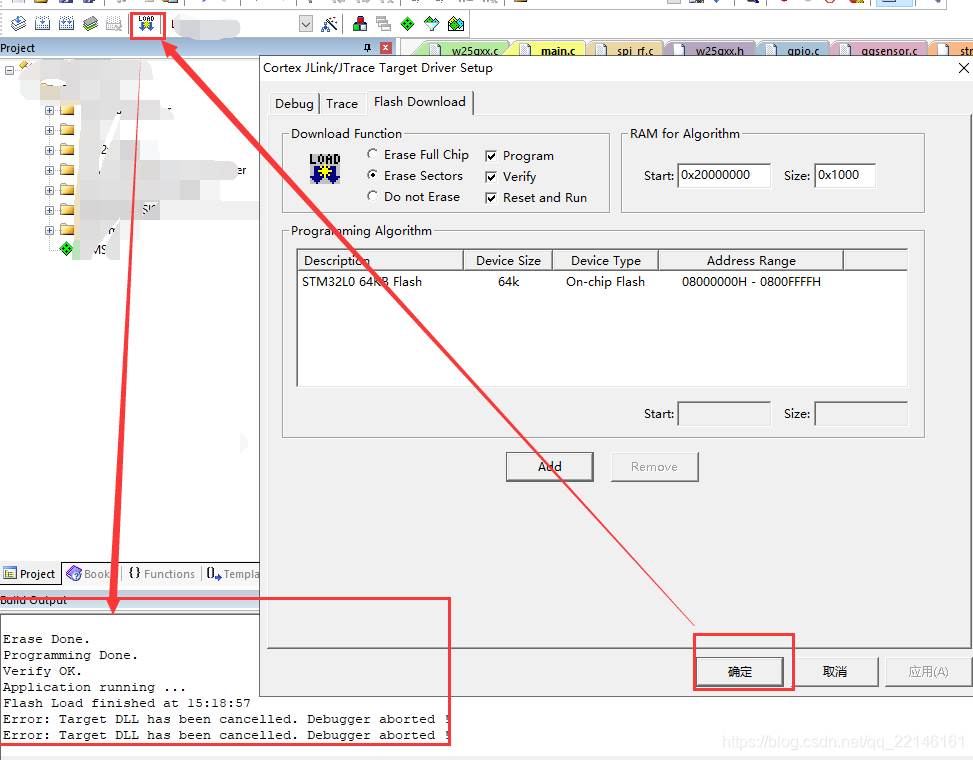

第五步：下载，复位看结果。
可是有时候就是这么点背。我就卡在这个咫尺之遥了。
按照正常的程序确认完后，发现程序不跑，上示波器测量晶振发现没有波形。
既然没有波形很自然想到可能是晶振问题，于是将电路中晶振电路重新焊接了一遍，可是还不行。
原因点
后来想到这个芯片背面还有个最小系统的电阻没焊。是BOOT0的下拉电阻。
这个错误犯的看起来有些愚蠢，导致卡了半天，所以将这一次调试记下来，有时候还真不一定是晶振有问题，没焊电阻也可能有问题的。
