1. 芯片简述

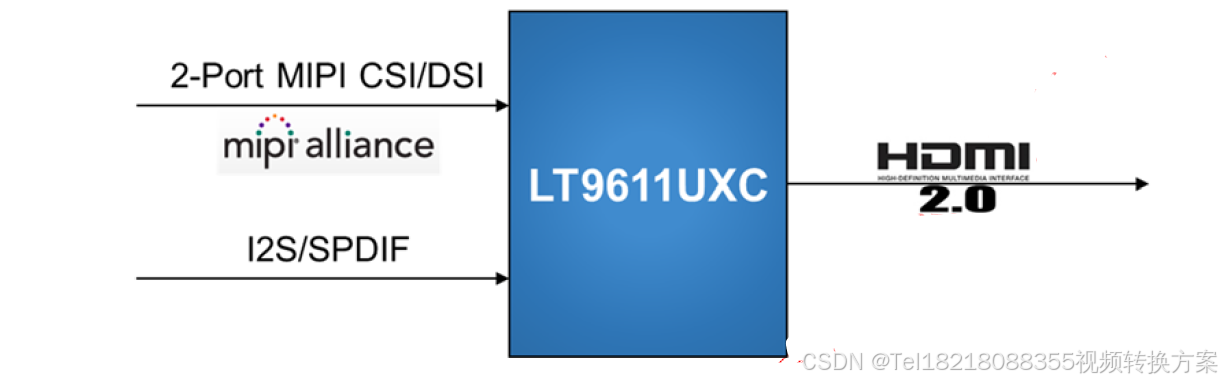

    LT9611UXC是一款由MIPI DSI/CSI 转 HDMI2.0高性能转换芯片。
    MIPI DSI/CSI输入时可选择单路或双路带1条时钟通道，和1~4条高速通道数据通道最高运行速度为2Gbps/lane；最高可以支持16Gbps的总带宽。
    LT9611UXC支持突发模式DSI视频数据传输，还支持灵活的视频数据映射路径。集成DSC解码器实现高达1:3视觉上的无损解压缩，降低了超高清视频传输的带宽要求，也降低了功率消费和EMI。
    HDMI2.0输出时支持6Gbps的数据速率，为4k@60Hz视频提供了足够的带宽。
    此外，HDCP2.2支持数据加密。
    该芯片有两个数字音频输入接口，I2S和SPDIF。I2S接口支持2-ch LPCM和SPDIF接口，支持2-ch LPCM或压缩音频，最大192kHz采样率。

2.  芯片特性
一、单路或双路MIPI DSI/CSI信号接收
◆ 符合D-PHY1.2 & DSI1.3 & CSI-2 1.3标准
◆ 集成DSC1.2解码器
◆ 1/2可配置接口
◆ 每路mipi 1个时钟通道和1/2/3/4个可配置数据通道
◆ 每个数据通道80Mbps~2Gbps
◆ 倾斜校准
◆ 可编程接收器均衡器
◆ 支持数据通道交换（任意）和极性反转(独立)
◆ 3D支持：两个端口同时接收L和R帧或奇数- l /偶数- r替代像素
◆ DSI支持突发模式和非突发模式
◆ DSI支持的视频格式：
        DSC/CSC禁用：封装16/18/24/30/36位RGB，松散打包的18位RGB，打包的16/24位
YCbCr4:2:2，松散封装20位YCbCr4:2:2，封装12位YCbCr4:2:0
         禁用DSC，启用CSC：封装16/18/24/30/36位RGB，松散打包的18位RGB，打包的16/24位YCbCr4:2:2，松散封装的20位YCbCr4:2:2
         启用DSC，禁用CSC：封装24位RGB，封装16位YCbCr4:2:2，封装12位YCbCr4:2:0
DSC/CSC启用：封装24位RGB，封装16位YCbCr4:2:2
◆ CSI支持视频格式：
         DSC/CSC禁用：RGB565/666/888， YUV422 8/10位，传统YUV420 8位
         禁用DSC，启用CSC: RGB565/666/888；YUV422 8/10-bit
         启用DSC，禁用CSC: RGB888， YUV422 8位，传统YUV420 8位
         DSC/CSC使能：RGB888、YUV422 8位
二、数字音频输入
◆ I2S接口支持2声道音频，带采样速率为32~ 192khz，采样大小为16~24位
◆ SPDIF接口支持PCM、杜比数字、DTS帧率高达192kHz的数字音频
◆ 兼容IEC60958或IEC61937
三、HDMI2.0信号发送
◆ 支持HDMI2.0b, HDMI1.4和DVI1.0
◆ 支持HDCP2.2和HDCP1.4
◆ 数据速率高达6Gbps
◆ On-die back终止
◆ 可编程变送器摆动和预强调
◆ 支持交流对偶 支持任意切换通道和极性反转(独立)
◆ 支持4k@60Hz
◆ 支持的3D格式：并排（完整）
◆ 支持的视频格式：
         DSC/CSC禁用：24/30/36位RGB， 16/20/24位YCbCr4:2:2, 8位YCbCr4:2:0
         禁用DSC，启用CSC: 24位RGB/YCbCr4:4:4，16位YCbCr4:2:2
         启用DSC，禁用CSC: 24位RGB， 16位YCbCr4:2:2, 8位YCbCr4:2:0
         DSC/CSC enabled: 24位RGB/YCbCr4:4:4, 16位YCbCr4:2:2
◆ 支持HDR
◆ 支持TMDS置乱，减少EMI/RFI
◆ 支持SCDC
◆ 5V容忍度DDC/HPD I/ o
四、其它
◆ csc: RGB <-> yuv444 <-> yuv422
◆ 集成CEC控制器
◆ 外部晶振
◆ 集成微处理器
◆ 内置SPI flash固件和HDCP密钥
◆ 用于系统控制的gpio
◆ 集成100/400kHz I2C从站
◆ 通过SPI或I2C接口升级固件
◆ 供电：3.3V I/O, 1.2V core
◆ ESD 4kV HBM
◆ 温度范围：-40℃~ +85℃
◆ 封装：QFN64 （7.5mm*7.5mm）

3. 应用场景
        机顶盒
        DVD / BD
        PTV机顶盒
