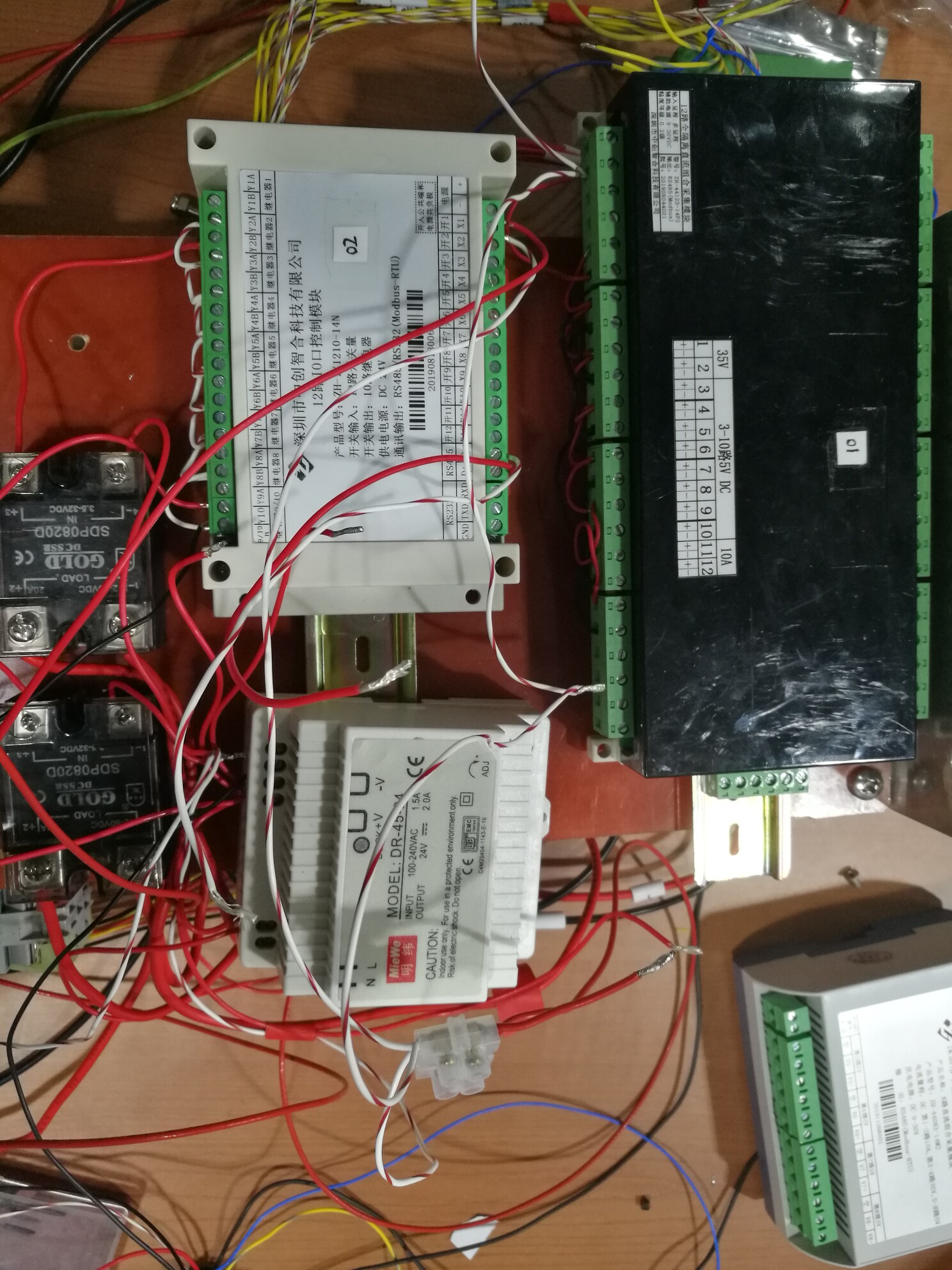

labview modbus通讯范例，两路从机设备，一路从机进行继电器控制，一路从机进行电压电流采集。 通过三种方式实现:串口(crc校验)、网口(tcp)和modbus库。 源码已经过硬件测试。 注: 软件源码是2018版，内有dsc安装包下载链接，下载后可直接使用Modbus库，也不需要额外安装visa安装包了。

直接上干货！最近在工控项目里折腾LabVIEW和Modbus的实战经验，整了个三合一方案。两种从机设备（继电器控制+数据采集）通过串口、网口、Modbus库都能玩得转，源码实测可用。

先看串口方案（带CRC校验）

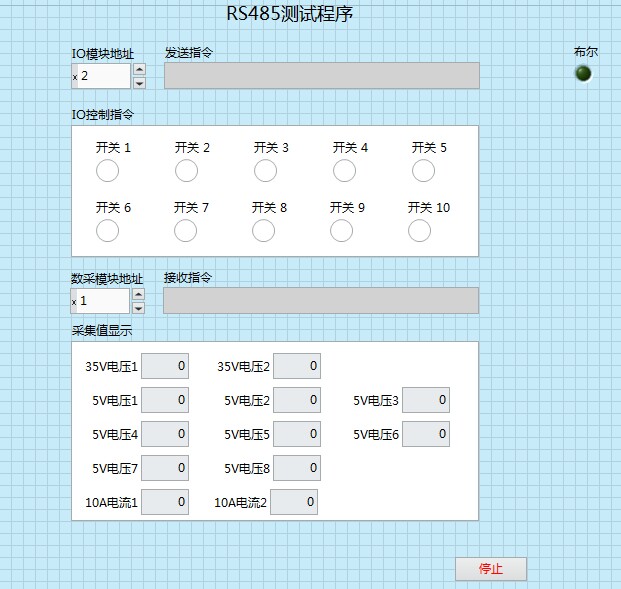

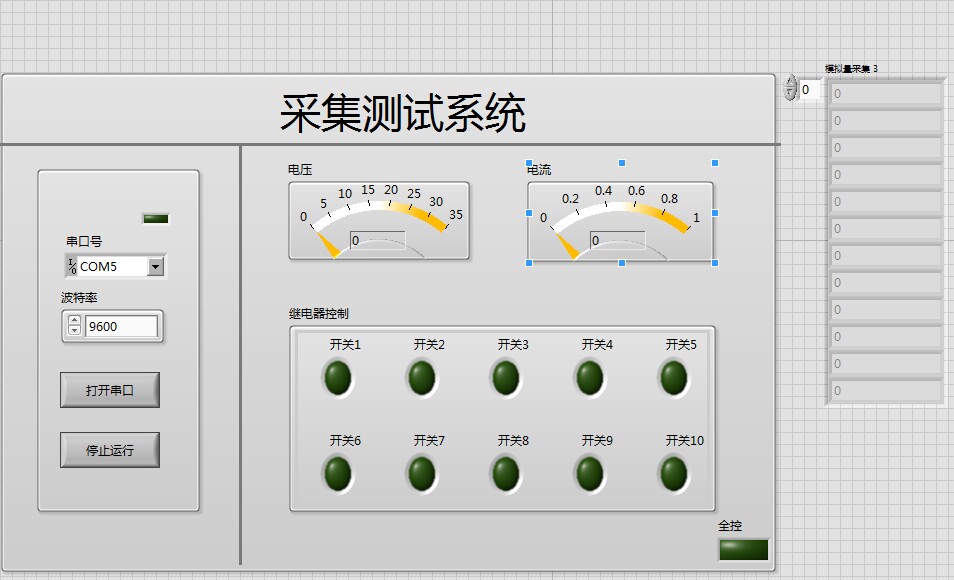

!串口配置界面

关键代码片段：

VISA配置：9600波特率/8数据位/无校验/1停止位
报文构建：01 05 00 00 FF 00 CRC校验

这里的CRC校验是灵魂，直接决定通讯成败。用LabVIEW自带的CRC计算VI，注意高低字节顺序。实测发现某些国产设备要求逆向CRC，这时候得把计算结果的前后字节对调。

TCP通讯更省事

网络通讯的优势在于免接线，配置参数时注意：

TCP Open：192.168.1.100:502
发送帧：[00 00 00 00 00 06 01 03 00 00 00 02]

重点在TCP头部的6字节前缀（事务标识符+协议标识+长度），这个很多人容易漏掉。实测响应速度比串口快3倍以上，特别是在需要高频采集电压电流时优势明显。

Modbus库偷懒大法

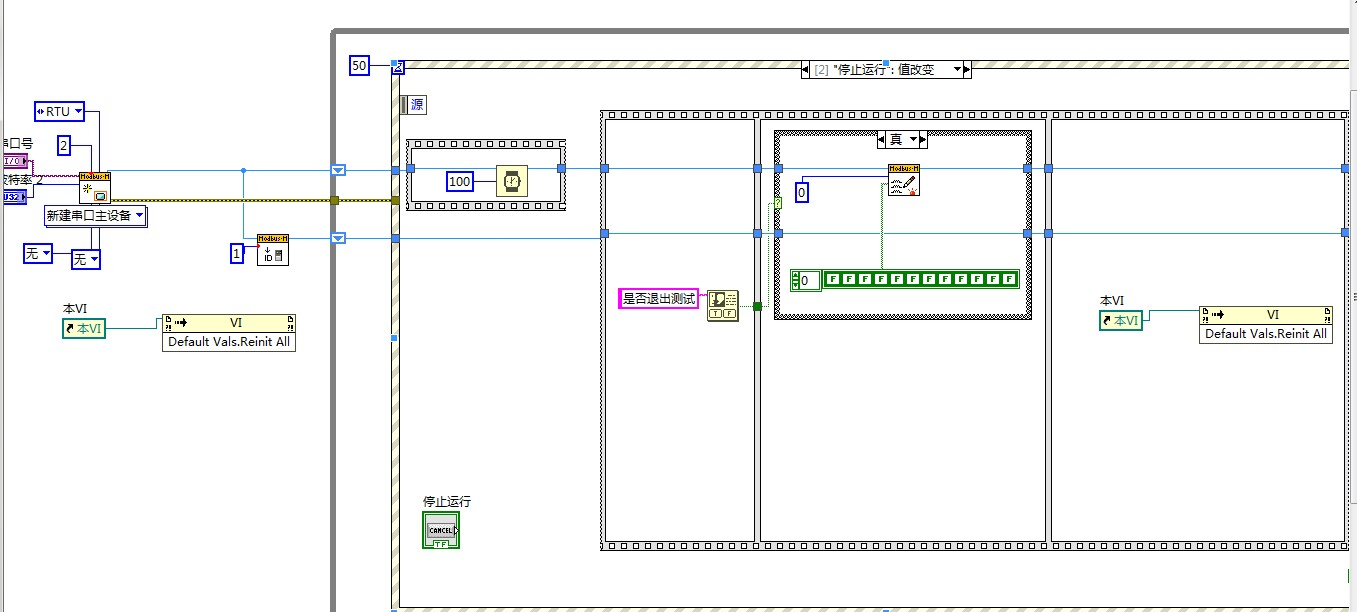

安装DSC工具包后直接调用现成函数：

!Modbus库函数

MB Serial Master Init搞定串口配置，MB TCP Master Init处理网络连接。写线圈用MB Write Single Coil，读寄存器用MB Read Holding Registers。实测发现线圈地址要从0开始算，而寄存器地址从40001开始对应地址0，这个偏移量坑了不少新手。

双从机配合技巧

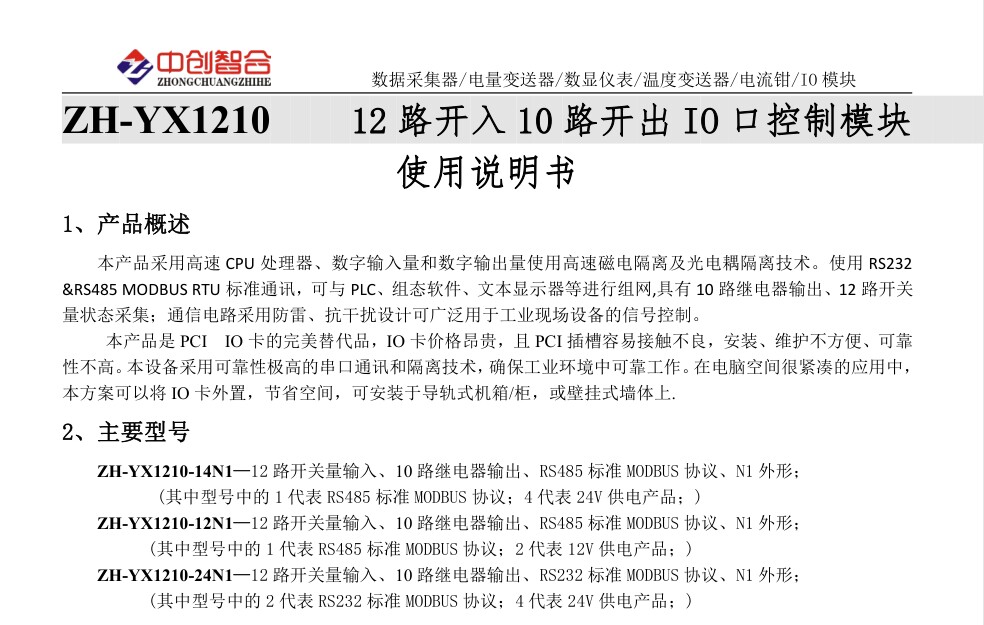

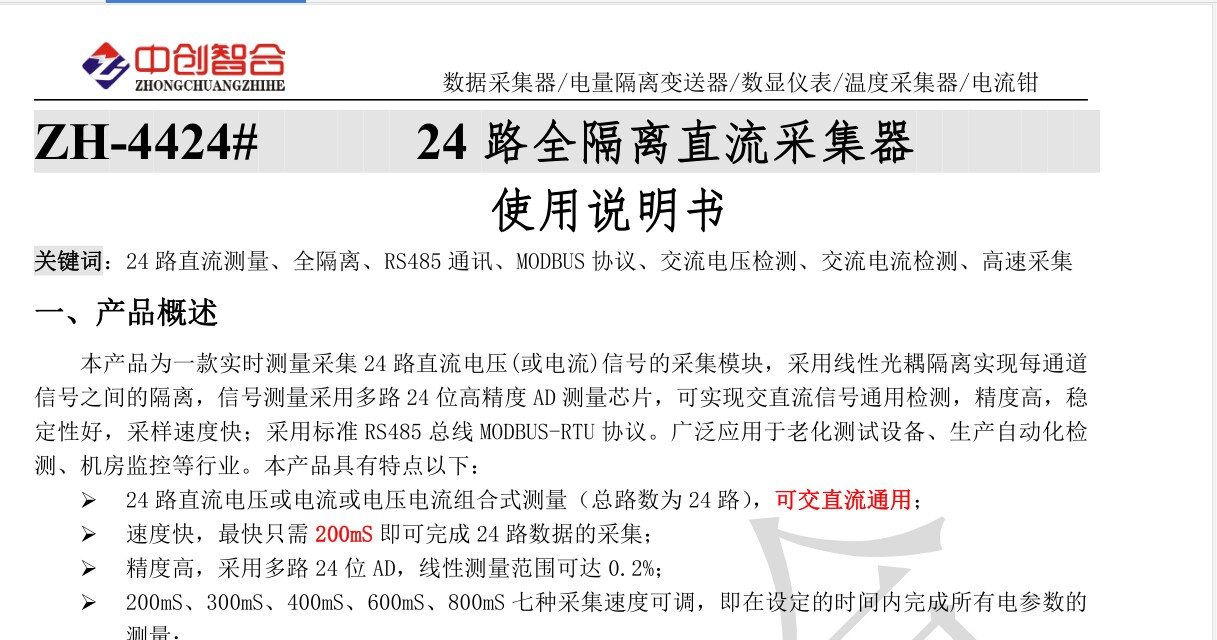

继电器控制从机（地址01）和采集从机（地址02）要分开处理时序：

顺序执行：先写继电器状态，延迟50ms再启动采集
轮询机制：用定时循环结构确保200ms采集周期

实测发现同时操作两个从机时，必须加时间间隔。有次没加延迟导致设备死机，后来用事件结构做了指令队列才解决。

源码里已经打包了DSC安装包（2018版专用），不用再折腾VISA驱动。特别注意项目属性里的依赖项设置，不然移植到其他电脑会报错。有次在现场调试时发现CRC校验失败，结果是串口线质量太差，换条带屏蔽的线立马解决。
