大家有没有这样的经历：
拍照时，明明是笔直的一面墙，拍出来却像波浪一样弯曲？
本来是正正方方的大楼，也莫名其妙地“变形”了？
别担心，你的手机没坏，也不是地球引力出了问题——这其实是镜头畸变在作怪！

什么是镜头畸变？

镜头畸变就是——由于镜头自身的光学结构，导致图像中原本平直的线条发生弯曲，看起来像“变形金刚”一样。

虽然这种畸变不会让照片变模糊，但在工业机器视觉中就没那么简单了。机器视觉可是用来测量和识别的，图像一歪一扭，测量就可能出错，识别也可能失败。所以，在工业场景里，畸变必须被“认真对待”！

---

畸变的两大类型：径向 + 切向

在工业视觉系统中，常见的畸变分为两种：

🎯 一、径向畸变（Radial Distortion）

这是最常见的一种畸变，由镜头的设计或制造工艺引起，越靠近图像边缘畸变越严重。

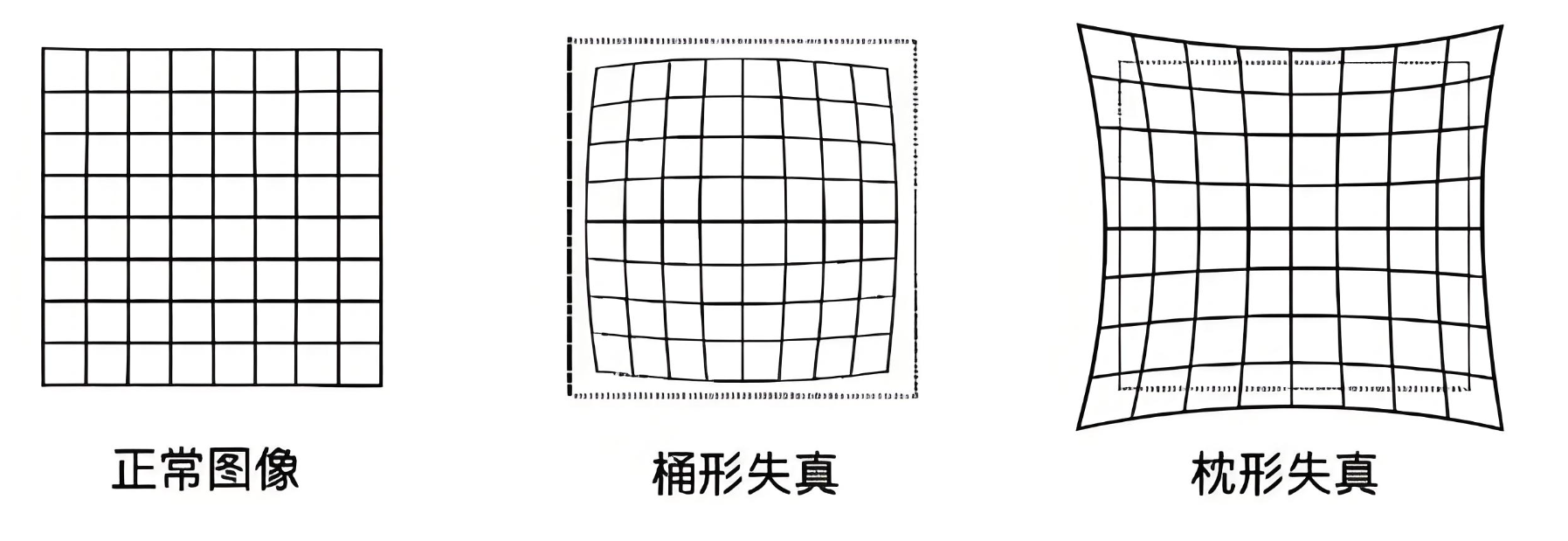

• 桶形畸变（Barrel Distortion）：图像向外鼓起来，像木桶那样 bulging！
  👉 直线往外弯，四周“鼓”了出来。

• 枕形畸变（Pincushion Distortion）：图像向内凹陷，像个枕头被按了一下。
  👉 直线向内收，四角“凹”了进去。

🔧 二、切向畸变（Tangential Distortion）

通常是镜头装歪了造成的，镜头和图像感应器没有完全平行。
结果是——图像中心和边缘都有失真，直线被拉成“弯弯绕”。

---

为什么人眼不太容易察觉？

其实我们的大脑非常强大，会自动“修正”这些小问题。只要畸变小于 2%，我们一般不会察觉。

但是，机器就不一样了！
在工业场景下，像尺寸测量、定位抓取这种高精度任务，对图像的“正不正”要求非常高，畸变就成了不能忽视的大问题。

---

那怎么办？当然是——矫正！

🧠 软件矫正

特别是对径向畸变，通过软件就能搞定！

常见的方法是：

1. 使用标定工具（比如棋盘格板）
2. 让软件根据图像中的变形程度，计算出镜头的“畸变系数”
3. 然后对图像进行“拉伸”或“压缩”，把它调回原样！

市面上很多视觉软件都集成了这项功能，操作也非常简单，只需输入棋盘格的尺寸，剩下交给软件！

🛠️ 硬件矫正

对于切向畸变，通常是因为安装不到位。
只要在安装时注意让镜头与感光面保持平行，就能大幅减少畸变。

所以，软硬结合才是王道！

---

相机标定：机器视觉的必修课！

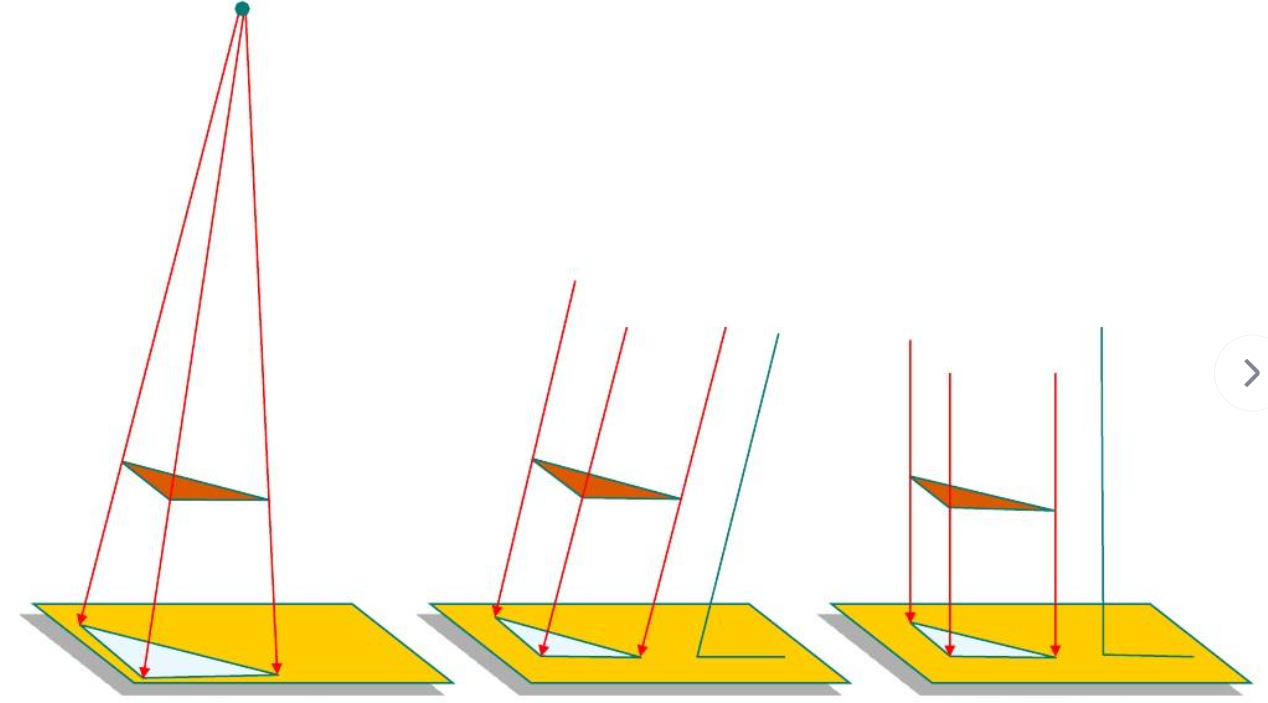

在工业视觉系统中，我们还需要进行相机标定，也就是让相机理解它“看见”的东西在现实世界中的位置。

这一步骤可以帮助系统把“畸变的图像坐标”转换为“真实的世界坐标”，是精准测量和操作的前提。

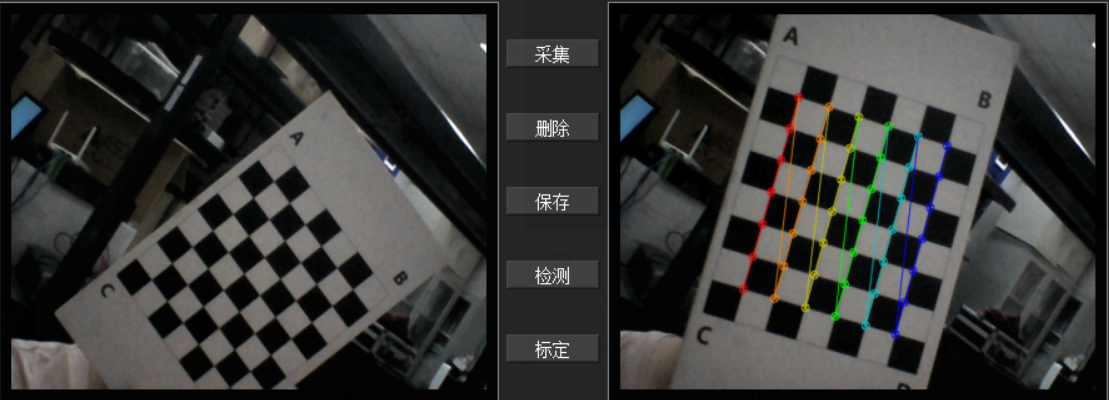

常用工具就是——棋盘格标定板！
把它放在相机视野中，软件就会根据格子的形状和大小自动进行标定，顺带完成畸变矫正。

---

总结一下！

畸变类型	原因	影响	解决方法
径向畸变	镜头设计/工艺问题	图像边缘弯曲（桶形/枕形）	软件矫正
切向畸变	安装不正	整体图像变形	调整镜头安装角度
所有畸变	对测量、识别有影响	影响精度	相机标定 + 畸变校正

---
