之前的几篇博客的一个共同点就是梯度下降法，梯度下降法是用来求解无约束最优化问题的一个数值方法，简单实用，几乎是大部分算法的基础，下面来利用梯度下降法优化BP神经网络。
[TOC]

梯度公式

下面的BP神经网络结构为最简单的三层网络，各层的神经元数量分别为B1,B2,B3。其中X,H,b2,O,b3均为行向量，W12,W23大小分别为(B1,B2)和(B2,B3)
这里写图片描述
BP神经网络的基本原理，通过输入X,经过非线性映射到输出O(样本大小为m),误差为：

J = \sum i = 1 m 1 2 \sum k = 1 B 3 (O k - Y i k) 2

H = f (X W 12 + b 2)

f(x)=1(1+e−x)<script type="math/tex" id="MathJax-Element-3">f(x) = \frac{1}{(1+e^{-x})}</script>，f函数导数为：

f1=f(1−f)<script type="math/tex" id="MathJax-Element-4">f1= f(1-f)</script>

O = H W 23 + b 3

下面采用梯度下降法求解J的最小值时对应的网络的权阈值：

\partial J \partial b 3 l = \sum i = 1 m \sum k = 1 B 3 (O k - Y i k) \partial O k \partial b 3 l . . . . . . . . . l = 1, 2, . . . B 3 = \sum i = 1 m \sum k = 1 B 3 (O k - Y i k) \partial ( ( H W 23 ) k + b 3 k ) \partial b 3 l = \sum i = 1 m \sum k = 1 B 3 (O k - Y i k) \partial b 3 k \partial b 3 l = \sum i = 1 m (O l - Y i l) . . . . . . . . . l = 1, 2, . . . B 3

J损失函数

J = 1 2 \sum k = 1 B 3 (O k - Y i k) 2

权阈值梯度公式

下面就新的J函数来推导梯度公式：

\partial J \partial b 3 l = O l - Y l . . . . . . . . . l = 1, 2, . . ., B 3

\nabla J (b 3) = \partial J \partial b 3 = O - Y

\partial J \partial W 23 p l = \sum k = 1 B 3 (O k - Y k) \partial O k \partial W 23 p l . . . . . . . . . p = 1, 2, . . ., B 2; l = 1, 2, . . ., B 3 = \sum k = 1 B 3 (O k - Y k) (H \partial W 23 \partial W 23 p l) k = \sum k = 1 B 3 (O k - Y k) [0, . . . H p, . . .0] k . . . . . . H p 为 第 l 列 = (O l - Y l) H p . . . . . . . . . p = 1, 2, . . ., B 2; l = 1, 2, . . ., B 3

\nabla J (W 23) = \partial J \partial W 23 = [H T, . . ., H T] 点 乘 [(O - Y) T, . . ., (O - Y) T] T . . . . . . H 为 (1, B 2); O - Y 为 (1, B 3) ； 左 边 矩 阵 为 (B 2, B 3) ， 右 边 矩 阵 为 (B 2, B 3) ， 两 矩 阵 点 乘 结 果 为 (B 2, B 3)

\partial J \partial b 2 p = \sum k = 1 B 3 (O k - Y k) \partial O k \partial b 2 p = \sum k = 1 B 3 (O k - Y k) \partial ( H W 23 ) k \partial b 2 p = \sum k = 1 B 3 (O k - Y k) \partial H W 23 ( : , k ) \partial b 2 p = \sum k = 1 B 3 (O k - Y k) \partial H \partial b 2 p W 23 (:, k) = \sum k = 1 B 3 (O k - Y k) {H 点 乘 (1 - H) 点 乘 \partial b 2 \partial b 2 p} W 23 (:, k) = \sum k = 1 B 3 (O k - Y k) {H 点 乘 (1 - H) 点 乘 [0, . . ., 1, . . ., 0]} W 23 (:, k) . . . . . . 中 间 矩 阵 的 1 为 第 p 列 = \sum k = 1 B 3 (O k - Y k) H p (1 - H p) W 23 p k

\nabla J (b 2) = \partial J \partial b 2 = H 点 乘 (1 - H) 点 乘 ((O - Y) W 23 T)

\partial J \partial W 12 o p = \sum k = 1 B 3 (O k - Y k) \partial O k \partial W 12 o p . . . . . . . . . o = 1, 2, . . ., B 1; p = 1, 2, . . ., B 2 = \sum k = 1 B 3 (O k - Y k) {H 点 乘 (1 - H) 点 乘 \partial X W 12 \partial W 12 o p} W 23 (:, k) = \sum k = 1 B 3 (O k - Y k) [0, . . ., H p (1 - H p) X o, . . ., 0] W 23 (:, k) = \sum k = 1 B 3 (O k - Y K) H p (1 - H p) X o W 23 p k = X o H p (1 - H p) ((O - Y) W 23 T) p

\nabla J (W 12) = \partial J \partial W 12 = [X T, . . ., X T] 点 乘 [(H 点 乘 (1 - H) 点 乘 ((O - Y) W 23 T)) T, . . ., (H 点 乘 (1 - H) 点 乘 ((O - Y) W 23 T)) T] T . . . . . . 左 边 矩 阵 为 (B 1, B 2) 点 乘 右 边 矩 阵 (B 1, B 2), 结 果 为 (B 1, B 2)

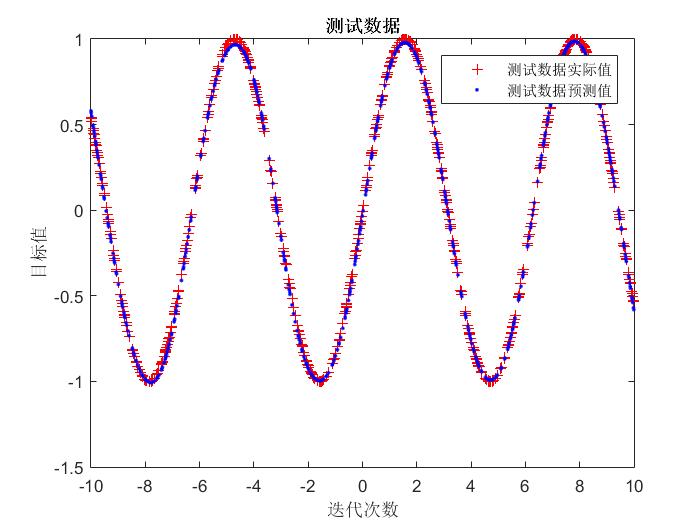

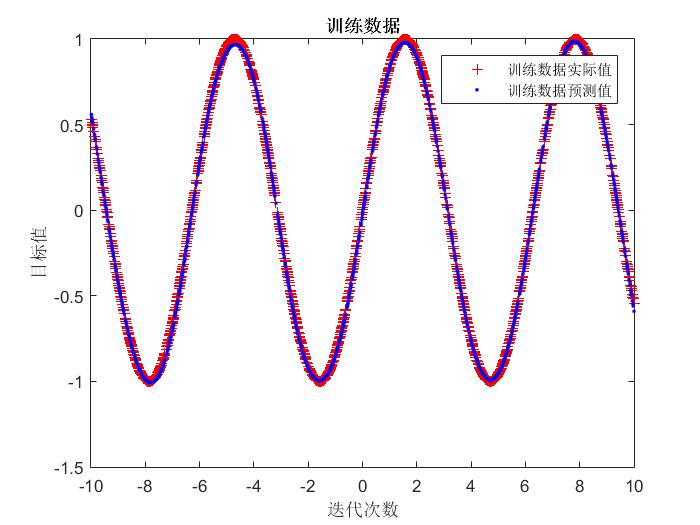

代码实现

下面是matlab的具体实现

准备数据

%% 三层神经网络算法的matlab实现
clear,clc,close all
% 构造样例数据
x = linspace(-10,10,2000)';
y = sin(x);
% 训练测试集分割
a = rand(length(x),1);
[m,n] = sort(a);
x_train = x(n(1:floor(0.7*length(a))));
x_test = x(n(floor(0.7*length(a))+1:end));
y_train = y(n(1:floor(0.7*length(a))));
y_test = y(n(floor(0.7*length(a)+1):end));
% 数据归一化
[x_train_regular,x_train_maxmin] = mapminmax(x_train');
x_train_regular = x_train_regular';
x_test_regular = mapminmax('apply',x_test',x_train_maxmin);
x_test_regular = x_test_regular';

基于梯度下降法的训练函数

function model = BP_train( net_structure,x,y )
[sample_size,n] = size(x);
B1 = n;
B2 = net_structure.hiden_num;
[~,n] = size(y);
B3 = n;
maxgen = net_structure.maxgen;
% 初始化权重和阈值
W12 = rands(B1,B2);
b2 = rands(1,B2);
W23 = rands(B2,B3);
b3 = rands(1,B3);
E = [];
for i = 1:1:maxgen
    e = 0;
    for j = 1:1:sample_size
        alpha = 0.5*rand;
%         alpha = 1/i+0.1;
        H = x(j,:)*W12+b2;
        H = 1./(1+exp(-H));
        O = H*W23+b3;
        delta_W12 = mat_seq(x(j,:)',B2,'h').*mat_seq(H.*(1-H),B1,'v').*mat_seq((O-y(j,:))*W23',B1,'v');
        delta_b2 = H.*(1-H).*((O-y(j,:))*W23');
        delta_W23 = mat_seq(H',B3,'h').*mat_seq(O-y(j,:),B2,'v');
        delta_b3 = O-y(j,:);
        % 更新权阈值
        W12 = W12-alpha*delta_W12;
        b2 = b2-alpha*delta_b2;
        W23 = W23-alpha*delta_W23;
        b3 = b3-alpha*delta_b3;
        e = e+sum((O-y(j,:)).^2);
    end
    E = [E,e];
    disp(['迭代次数：',num2str(i)])
end
model = struct('W12',W12,'b2',b2,'W23',W23,'b3',b3,'E',E);
end

% 矩阵复制成序列
function out_mat = mat_seq(mat,num,axis)
mat0 = mat;
if axis == 'h' % 表示横向复制矩阵
    for i = 1:1:(num-1)
        mat0 = [mat0,mat];
    end
else
    for i = 1:1:(num-1)
        mat0 = [mat0;mat];
    end
end
out_mat = mat0;
end
