芯片概述

SA8205A 是一款专注于为紧凑型、成本敏感型设备提供坚固电源保护的芯片。它采用 SOT-23 封装，集成了过压、过流和过温保护功能，其 0.7A 的持续电流能力和 36V 的宽输入电压范围，使其成为标准 5V 系统入口保护的理想选择。

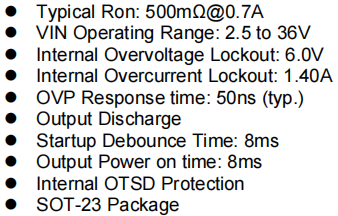

核心特点详细阐述

全面且快速的保护机制

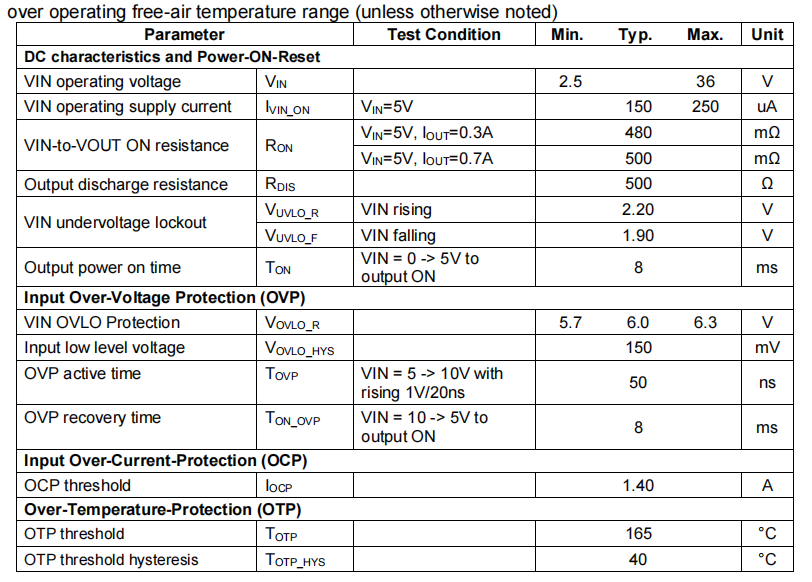

• 精确的过压保护：内部过压锁定阈值设置为 6.0V。
  此数值为 5V 系统提供了约 1V 的安全裕量，能有效防止因电源正常纹波导致的误触发，同时在误接 9V 等高压适配器时迅速动作。
  其响应时间极快，典型值仅为 50纳秒，能有效抑制来自热插拔或劣质电源的电压尖峰和振铃，在外部浪涌损伤后级精密芯片前切断通路。
• 平衡的过流保护：1.40A 的过流保护点，
  既为设备启动时的浪涌电流留出了余量，避免了误关断，又能在输出发生短路或严重过载时立即切断电流，保护 PCB 走线和前级电源。

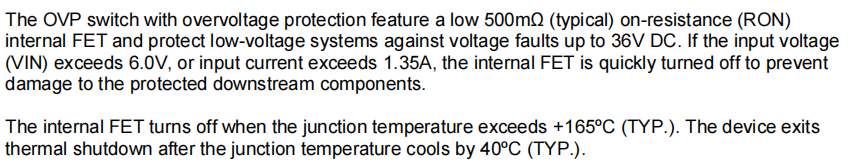

• 可靠的过温保护：内置 165°C 过温关断功能，作为最终的安全防线。
  当芯片因持续中等电流或环境高温导致结温超标时，会自动关断，温度下降 40°C后恢复，实现了从电气到热量的全方位防护。


优化的电气性能与效率

• 低导通电阻：在 0.7A 电流下，其典型导通电阻为 500mΩ，有效降低了导通状态下的电压降和功率损耗，有助于提升系统效率，尤其适合电池供电设备。
• 宽输入电压范围与低静态电流：2.5V 至 36V 的工作范围使其能适应多种电源环境，包括可能存在浪涌的车充应用。150 微安级别的典型静态电流，使其对系统待机功耗的影响极小。


增强系统鲁棒性的内置功能

• 输出放电功能：当芯片关断时，内部电阻会自动、快速地释放输出电容上的电荷，确保负载彻底复位，避免了热插拔时的异常行为，提升了系统的稳定性。
• 稳定的启动控制：内置 8ms 的启动去抖时间和输出导通时间，能够滤除电源插入时的抖动，确保电压稳定建立后才连接负载，提升了开机的可靠性。


适用场景深度分析

GPS 设备与智能追踪器：这类设备常通过 USB 充电，易误用充电器。SA8205A 的 6.0V OVP 能有效阻断错误高压，其 0.7A 电流能力也完全满足此类设备的功耗需求，以极低的成本和空间代价提供了至关重要的保护。

便携式数码相机与行车记录仪：设备核心的图像传感器对电压极其敏感。SA8205A 的 50ns 快速 OVP 响应能隔绝来自车载电源或移动电源的噪声和瞬态高压，保障图像质量与系统稳定运行。

工业手持终端的 I/O 接口：在扫描头、串口等外部接口的电源路径上部署 SA8205A，可实现故障隔离。当外部线缆故障引入高压或过流时，它能立即动作，将问题隔离在局部，防止整个终端宕机。

低压小功率消费电子：如蓝牙耳机、电子玩具等。其对成本和 PCB 面积极为敏感。SA8205A 极简的外围电路（仅需 1-2 颗电容）和 SOT-23 封装，是提升产品耐用性和良品率的经济高效选择。

总结

SA8205A 是一款在成本、尺寸和保护效能之间取得极致平衡的解决方案。它凭借硬件固化的阈值实现了无可替代的可靠性，特别适合那些对预算和空间有严格限制，且电流需求在 0.7A 以内的标准 5V 应用。选择 SA8205A，意味着为您的设备选择了一位经济而忠诚的“硬件卫士”。
