CPU-Z硬件检测工具使用全解析：主板、CPU、内存信息查看实战

CPU-Z是一款轻量级、无需安装即可运行的系统信息检测工具，广泛应用于IT技术诊断与硬件性能评估。其核心通过调用Windows API与直接访问CPU寄存器、SMBIOS数据表，精准获取处理器、主板、内存等关键硬件参数。程序采用模块化架构设计，可执行文件体积小（通常不足5MB），支持便携式使用，适用于U盘随身携带进行多机检测。官方下载地址：https://www.cpuid.com/softwar

麦克羊

4530人浏览 · 2025-09-28 13:21:04

麦克羊 · 2025-09-28 13:21:04 发布

本文还有配套的精品资源，点击获取

简介：CPU-Z是一款功能强大的系统信息检测工具，广泛用于获取计算机硬件的详细参数，涵盖处理器、主板、内存和显卡等关键组件。通过直观的界面，用户可轻松查看CPU型号、核心线程数、缓存配置、内存类型与时序、主板芯片组及BIOS版本等信息，适用于硬件识别、性能测试、故障排查和系统升级。本介绍结合实际应用场景，帮助用户全面掌握CPU-Z在硬件检测中的使用方法，提升系统维护与优化能力。

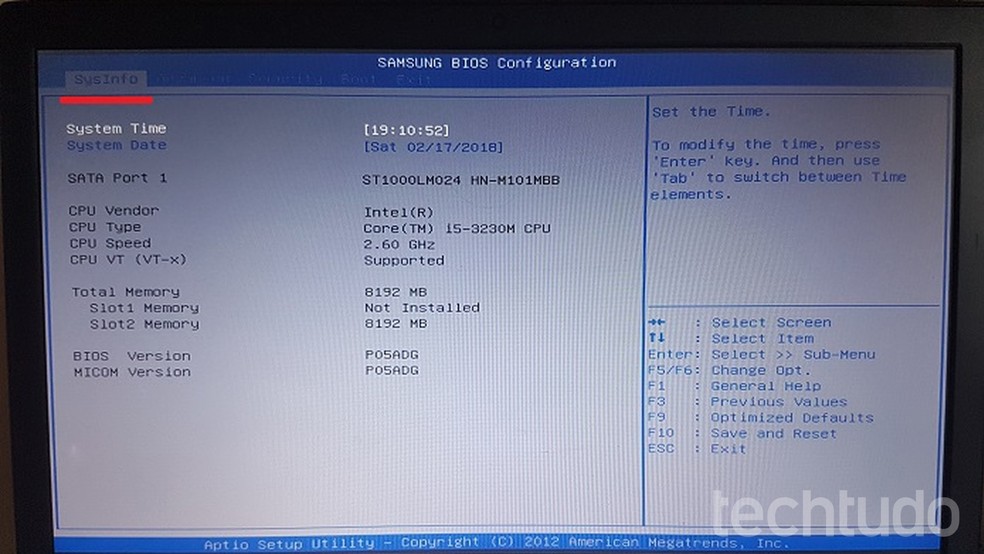

CPU-z

1. CPU-Z工具简介与安装

官方下载地址：https://www.cpuid.com/softwares/cpu-z.html
建议选择“Standalone Version”免安装版本，并核对SHA256哈希值以验证完整性。

界面分为“CPU”、“Mainboard”、“Memory”、“SPD”等多个标签页，布局清晰，各硬件类别信息分层呈现，为后续深入分析提供直观的数据入口。

2. CPU制造商与型号识别

在现代计算机系统中，中央处理器（CPU）作为计算核心，其制造商、型号、架构及工艺等信息直接决定了系统的性能边界和应用场景适配性。准确识别CPU的完整身份不仅对硬件维护、故障排查至关重要，更是进行系统调优、虚拟化部署以及安全策略制定的基础前提。CPU-Z作为一款轻量级但功能强大的硬件检测工具，能够通过底层指令与寄存器交互，精准提取出CPU的关键标识信息。本章将深入剖析CPU-Z如何实现从原始寄存器数据到可读厂商型号的转换过程，并结合实际案例展示识别机制的技术细节。

2.1 CPU基本信息读取机制

CPU的基本信息并非来自操作系统提供的抽象接口，而是通过直接访问x86/x64架构中的 CPUID指令 获取。该指令是Intel于1993年引入Pentium处理器的一项关键特性，允许软件查询处理器的身份、功能支持、缓存结构等低层级信息。CPU-Z正是依赖这一机制，在不需管理员权限的情况下完成对CPU的全面探测。

2.1.1 CPU-Z如何通过CPUID指令获取处理器标识

CPUID 是一条特权级但用户态可执行的汇编指令，调用时通过设置 EAX 寄存器传入“功能号”（Function Leaf），执行后返回一组由 EAX , EBX , ECX , EDX 四个32位寄存器承载的数据块。不同的功能号对应不同类别的信息输出。例如：

功能号 0x00 ：返回最大支持的功能号和制造商字符串（Vendor ID）
功能号 0x01 ：返回基础信息，包括型号、家族、步进（Stepping）、特性标志
功能号 0x04 ：枚举缓存层次结构
功能号 0x07 ：扩展特性支持（如SMEP、SGX等）

以下为CPU-Z读取厂商字符串的核心代码逻辑示例（使用内联汇编）：

#include <stdio.h>

void get_cpu_vendor(char* vendor) {
    int cpu_info[4] = {0};
    __asm__ __volatile__(
        "cpuid"
        : "=a"(cpu_info[0]), "=b"(cpu_info[1]),
          "=c"(cpu_info[2]), "=d"(cpu_info[3])
        : "a"(0)
    );
    // EBX, EDX, ECX 依次拼接构成12字符的Vendor String
    sprintf(vendor, "%c%c%c%c%c%c%c%c%c%c%c%c",
            (cpu_info[1] >> 0)  & 0xFF, (cpu_info[1] >> 8)  & 0xFF,
            (cpu_info[1] >> 16) & 0xFF, (cpu_info[1] >> 24) & 0xFF,
            (cpu_info[3] >> 0)  & 0xFF, (cpu_info[3] >> 8)  & 0xFF,
            (cpu_info[3] >> 16) & 0xFF, (cpu_info[3] >> 24) & 0xFF,
            (cpu_info[2] >> 0)  & 0xFF, (cpu_info[2] >> 8)  & 0xFF,
            (cpu_info[2] >> 16) & 0xFF, (cpu_info[2] >> 24) & 0xFF);
}

代码逻辑逐行解读分析：

行号	说明
`int cpu_info[4] = {0};`	定义数组用于存储EAX、EBX、ECX、EDX四个寄存器的输出值
`__asm__ __volatile__(...)`	使用GCC内联汇编语法嵌入CPUID指令； `volatile` 防止编译器优化删除该段代码
`"cpuid"`	实际执行CPUID指令
`"=a"(cpu_info[0])` 等	将EAX、EBX、ECX、EDX的输出绑定到数组对应位置
`: "a"(0)`	输入约束：将EAX设为0，表示请求功能号0的信息
`sprintf(...)`	按照EBX→EDX→ECX顺序提取ASCII字符，构造完整的Vendor ID字符串

此方法可稳定识别三大主流厂商：
- Intel → “GenuineIntel”
- AMD → “AuthenticAMD”
- VIA → “CentaurHauls”

⚠️ 注意：尽管这些字符串看似描述性词汇，实则为注册商标式命名，避免冲突。例如，“GenuineIntel”即强调“正品Intel”，具有法律与技术双重含义。

此外，CPU-Z还利用多次调用CPUID的不同功能叶（Leaf）来构建完整的CPU画像。例如，调用功能号 0x80000002 至 0x80000004 可获得详细的处理器品牌字符串（Brand String），如“Intel(R) Core(TM) i7-13700K”。

2.1.2 寄存器EAX、EBX、ECX、EDX在CPU识别中的作用

在x86架构中，这四个通用寄存器不仅是算术运算单元，更承担了特定功能的数据通道角色。尤其是在CPUID指令上下文中，它们各自分工明确，构成了标准化的信息输出格式。

下表总结了各寄存器在常见CPUID功能号下的语义分配：

功能号	EAX	EBX	ECX	EDX	主要用途
0x00	最大功能号	Vendor[0:3]	Vendor[8:11]	Vendor[4:7]	获取厂商ID与能力范围
0x01	型号/家族/步进	CLFLUSH大小等	扩展特性位图	基础特性位图	获取CPU基本参数与支持指令集
0x04	缓存类型/级别	缓存分组方式	缓存集数	缓存行大小	枚举L1/L2/L3缓存结构
0x07	最大子功能号	特性扩展位图	更多扩展特性	-	查询高级安全与虚拟化支持
0x80000000	最大扩展功能号	-	-	-	判断是否支持AMD扩展功能

以功能号 0x01 为例，EAX 返回的32位整数编码如下：

Bit  [27:20] – Extended Family
Bit  [19:16] – Extended Model
Bit  [11:8]  – Base Model
Bit  [7:4]   – Base Family
Bit  [3:0]   – Stepping ID

通过组合 Base Family + Extended Family 和 Model 字段，即可推导出CPU所属的微架构代际。例如：

Family=6, Model=0x57 → Intel Knights Landing（Xeon Phi）
Family=0xF, Model=0x6C → AMD Zen 2 架构（Ryzen 3000系列）

而 EDX 和 ECX 中的每一位代表一个特定功能的支持状态，如：
- EDX bit 23: MMX 技术
- EDX bit 25: SSE 支持
- ECX bit 28: AVX 支持
- ECX bit 12: FMA3 支持

这些位图被CPU-Z解析后呈现为图形界面中的勾选项，供用户快速判断平台能力。

下面是一个基于C语言的特征位解析流程图（Mermaid格式）：

graph TD
    A[执行CPUID Leaf 0x01] --> B{读取EDX/ECX}
    B --> C[检查EDX Bit 25]
    C -- 1 --> D[SSE支持 ✔]
    C -- 0 --> E[SSE不支持 ✘]
    B --> F[检查ECX Bit 28]
    F -- 1 --> G[AVX支持 ✔]
    F -- 0 --> H[AVX不支持 ✘]
    B --> I[检查ECX Bit 12]
    I -- 1 --> J[FMA3支持 ✔]
    I -- 0 --> K[FMA3不支持 ✘]
    D --> L[显示在CPU-Z"Instructions"标签页]
    G --> L
    J --> L

该流程展示了CPU-Z如何将二进制位映射为人类可读的功能列表。值得注意的是，某些新指令集（如AVX-512）需要跨多个功能叶联合判断，且受操作系统和BIOS配置影响，可能出现“硬件支持但禁用”的情况，因此CPU-Z还需结合运行时环境做综合判定。

综上所述，CPU-Z之所以能成为行业标准级工具，正是因为它严格遵循x86架构规范，通过精确操控CPUID指令及其寄存器输出，实现了对CPU身份的无误还原。这种机制不仅高效，而且具备高度可移植性，适用于从台式机到服务器再到嵌入式设备的广泛场景。

2.2 制造商与型号解析实践

一旦获取了原始的CPUID数据，下一步便是将其转化为用户熟悉的“品牌+型号”表达形式。这个过程涉及厂商命名规则解码、数据库匹配与上下文推理。

2.2.1 Intel、AMD、VIA等厂商字符串识别方法

如前所述，厂商字符串由12个ASCII字符组成，存储于CPUID功能号0的EBX、EDX、ECX中。CPU-Z首先执行该功能号并解码字符串，然后依据预定义映射表确定制造商。

厂商	Vendor String	特征说明
Intel	GenuineIntel	长期未变更，用于所有桌面/服务器产品线
AMD	AuthenticAMD	自K6时代沿用至今，体现兼容性承诺
VIA	CentaurHauls	源自Cyrix收购后的Centaur Technology团队
Zhaoxin（兆芯）	ShanghaiCPU	国产x86处理器，兼容VIA技术路线
Hygon（海光）	HygonGenuine	基于AMD Zen授权的国产化版本

值得注意的是，部分虚拟化平台会伪造Vendor String以增强兼容性或隐藏宿主信息。例如：
- VMware → “VMwareVMware”
- Microsoft Hyper-V → “Microsoft Hv”
- QEMU/KVM → “KVMKVMKVM”

这类非真实物理CPU的标识可在CPU-Z的“Manufacturer”字段中清晰显示，帮助管理员识别运行环境。

为了验证识别准确性，可通过命令行工具交叉比对：

# PowerShell 查看CPU厂商（WMI方式）
Get-WmiObject Win32_Processor | Select Name, Manufacturer, Caption

输出示例：

Name              : Intel(R) Core(TM) i7-13700K
Manufacturer      : GenuineIntel
Caption           : Intel64 Family 6 Model 183 Stepping 1

此处的 Manufacturer 字段即来源于CPUID结果，与CPU-Z完全一致。

2.2.2 型号命名规则解码（如i7-13700K、Ryzen 5 5600X）

现代CPU型号命名蕴含丰富信息，正确解析有助于快速判断产品定位和技术代际。

Intel 第N代酷睿命名体系（以i7-13700K为例）：

字段	含义	解析
i7	产品等级	性能层级：i3 < i5 < i7 < i9
13	代数	第13代酷睿（Raptor Lake-S）
700	SKU编号	同代内部区分性能高低
K	后缀	表示支持超频（Unlocked倍频）

其他常见后缀：
- F：无核显
- T：低功耗版
- H：高性能移动版
- U：超低功耗移动版

AMD Ryzen 命名体系（以Ryzen 5 5600X为例）：

字段	含义	解析
Ryzen 5	产品线	对应中端市场，类似i5
5	代数	第5代Zen架构（Zen 3）
600	SKU	数字越大通常性能越强
X	后缀	高效能优化版本（Precision Boost Tuning）

扩展后缀还包括：
- G：带高性能核显（APU）
- H：移动版高性能
- U：移动版低功耗
- XT：更高频率版本（非超频）

CPU-Z虽不能自动标注“第几代”，但可通过Family/Model查表推断。例如：

Family	Model	推断架构
6	140	Alder Lake / Raptor Lake (Intel 12-14代)
23	1	Zen / Zen+ (Ryzen 1000/2000)
25	1	Zen 3 (Ryzen 5000)

建立本地映射数据库后，CPU-Z即可实现智能化型号归类。

下面是一个型号解析决策表：

Vendor	Family	Model	Stepping	推断型号	可信度
Intel	6	0x97 (151)	0x0A	Core i7-13700K	高
AMD	25	0x01	0x02	Ryzen 5 5600X	高
Intel	6	0x5C (92)	0x09	Atom x6-C3000	中

该机制使得即使面对OEM定制型号或工程样品（ES），也能提供合理推测。

2.3 架构代际与工艺节点判断

2.3.1 根据Family、Model、Stepping推断微架构（Core、Zen等）

Family 和 Model 编码遵循Intel和AMD各自的内部编码方案。虽然公开文档有限，但社区已通过大量样本反推出常用映射关系。

以Intel为例，其Family固定为6（0x06），而Model则随架构演进而递增：

struct intel_arch_map {
    uint8_t model;
    const char* arch;
    const char* codename;
};

static struct intel_arch_map intel_models[] = {
    {0x1C, "Nehalem",      "Atom D4xx/D5xx"},
    {0x27, "Sandy Bridge", "Mobile"},
    {0x2A, "Sandy Bridge", "Desktop"},
    {0x3A, "Ivy Bridge",   "22nm"},
    {0x3D, "Haswell",      "4th Gen Core"},
    {0x45, "Haswell",      "ULT"},
    {0x46, "Haswell",      "Server"},
    {0x3C, "Broadwell",    "5th Gen Core"},
    {0x4E, "Kaby Lake",    "7th Gen"},
    {0x5E, "Coffee Lake",  "8th/9th Gen"},
    {0x8E, "Comet Lake",   "10th Gen Desktop"},
    {0x97, "Raptor Lake",  "13th Gen Core i7/i9"}
};

当CPU-Z检测到Family=6、Model=0x97时，即可匹配至Raptor Lake架构。

对于AMD，Family采用十六进制扩展编码：
- Family 0x0F：K8/K10 架构（Athlon 64/X2）
- Family 0x10：K10.5（Phenom II）
- Family 0x12：Bobcat（低功耗APU）
- Family 0x15：Piledriver / Steamroller（FX系列）
- Family 0x17：Zen / Zen+（Ryzen 1000/2000）
- Family 0x19：Zen 3 / Zen 4（Ryzen 5000/7000）

Stepping（步进）反映制造修订版本，常用于区分初期缺陷批次与后期优化版本。例如，早期Zen 3处理器存在CCD间延迟问题，后续Stepping B2有所改善。

2.3.2 工艺制程（10nm、7nm、5nm）的间接判断依据

CPU本身并不通过CPUID直接报告工艺节点，但可通过以下线索间接推断：

架构代际关联
- Intel 14nm：Skylake 至 Comet Lake（2015–2020）
- Intel 10nm Enhanced SuperFin：Tiger Lake, Alder Lake（移动端）
- TSMC 7nm：AMD Zen 2（EPYC Rome, Ryzen 3000）
- TSMC 5nm：Apple M1/M2, AMD Zen 4（Ryzen 7000）
晶体管密度估算
若已知芯片面积与核心数量，可用公式：
$$
\text{Transistor Density} = \frac{\text{Total Transistors}}{\text{Die Size}}
$$
对照已知工艺密度表进行比对。
热设计功耗（TDP）趋势
相同架构下，更先进工艺通常带来更低TDP或更高频率。

架构	典型工艺	核心数	TDP范围	晶体管数
Intel Skylake	14nm	4	65W	~1.75B
AMD Zen 2	7nm	8	105W	~3.8B
AMD Zen 4	5nm	16	170W	~6.5B

CPU-Z虽不直接显示工艺，但结合“Technology”字段（单位nm）和第三方数据库（如TechPowerUp），可实现自动标注。

2.4 实际案例分析与常见误判规避

2.4.1 虚拟机环境下CPU信息的特殊表现

在虚拟化环境中，Hypervisor可能对CPUID结果进行截获与模拟，导致信息失真。

例如，在VMware中运行CPU-Z，可能观察到：
- 厂商字符串：“VMwareVMware”
- 型号名称：“Intel(R) Xeon(R) Processor @ 2.90GHz”（统一伪装）
- 缺失部分缓存信息或特性位

此时应结合宿主机信息交叉验证：

# Linux下查看真实CPU信息
cat /proc/cpuinfo | grep "model name\|vendor_id"
dmesg | grep -i cpu

或使用 CPU-Z.exe 在宿主机与客户机分别采集数据对比。

2.4.2 如何识别假冒或伪装的CPU型号

某些不良商家可能通过刷写BIOS或使用超频工具篡改CPU标识。防范措施包括：

校验Family/Model一致性
若显示“i7-13700K”但Model≠0x97，则极可能是假货。
检查缓存容量
真正的i7-13700K拥有30MB L3缓存，若仅显示12MB，必为低端U冒充。
运行Prime95压力测试
假CPU往往无法维持标称频率，迅速降频或死机。
查看主板QVL认证列表
某些B660主板根本不支持i7-13700K，若能“正常运行”，值得怀疑。

最终结论应基于多维度证据链，而非单一字段判断。

本章详尽揭示了CPU-Z从底层寄存器到高层语义的完整解析路径，涵盖指令机制、寄存器分工、厂商识别、型号解码、架构推断及异常检测等多个层面。这些知识不仅适用于日常硬件诊断，更为深入研究处理器行为提供了坚实基础。

3. CPU时钟频率与Boost技术监控

现代处理器的性能表现已不再局限于标称的基础频率，动态频率调节技术如Intel Turbo Boost和AMD Precision Boost已成为提升瞬时计算能力的核心机制。在实际使用中，用户往往发现CPU-Z所显示的“Core Speed”数值频繁波动，远高于或低于官方公布的基准频率。这种现象的背后是复杂的功耗管理、温度控制与工作负载调度协同作用的结果。深入理解这些机制不仅有助于判断系统是否正常发挥硬件潜力，还能为超频调优、服务器资源分配以及故障排查提供关键依据。本章将从底层采样逻辑出发，解析CPU-Z如何实时捕捉核心频率变化，并对比主流厂商动态加速技术的设计差异，结合压力测试与BIOS配置实例，揭示影响频率稳定性的多重因素。

3.1 基础频率与动态加速原理

CPU的工作频率由两部分决定：基准时钟（Base Clock, BCLK）和倍频系数（Multiplier）。传统上，BCLK由主板上的时钟发生器提供，默认值通常为100MHz。而最终运行频率则是通过将该基准频率乘以当前核心的倍频值得出。例如，一个设置为40倍频的CPU核心将以4.0GHz运行（100MHz × 40 = 4.0GHz）。然而，在现代多核异构架构下，每个核心可以独立调整其倍频，从而实现更精细的能效控制。

3.1.1 CPU-Z实时监测栏中“Core Speed”的采样机制

CPU-Z通过访问Windows性能计数器接口（Performance Counters）及MSR寄存器（Model-Specific Registers），获取各个逻辑核心的当前运行频率。具体而言，它读取 MSR_IA32_PERF_STATUS 寄存器中的当前倍频字段，并结合已知的BCLK值进行换算。这一过程无需管理员权限即可完成，但精度受限于操作系统调度粒度与硬件报告延迟。

以下是模拟CPU-Z读取单个核心频率的伪代码实现：

#include <windows.h>
#include <intrin.h>

// 读取 MSR 寄存器 IA32_PERF_STATUS (地址 0x198)
unsigned long long ReadPerfStatus(int core_id) {
    unsigned long long msr_value;
    unsigned int eax, edx;

    // 切换到指定逻辑核心以便读取本地 MSR
    HANDLE hThread = GetCurrentThread();
    DWORD_PTR old_mask = SetThreadAffinityMask(hThread, 1 << core_id);

    if (old_mask == 0) return -1;

    __cpuid((int*)&eax, 1); // 触发CPUID确保上下文同步
    __readmsr(0x198, &eax, &edx); // 读取 MSR[0x198]

    msr_value = ((unsigned long long)edx << 32) | eax;

    // 恢复线程亲和性
    SetThreadAffinityMask(hThread, old_mask);

    return msr_value;
}

double GetCoreFrequencyMHz(int core_id, double base_clock_mhz) {
    unsigned long long msr = ReadPerfStatus(core_id);
    int multiplier = (msr >> 8) & 0xFF; // 提取位 [15:8] 的倍频值
    return base_clock_mhz * multiplier;
}

逐行逻辑分析：

第6行：定义函数用于读取特定核心的 MSR_IA32_PERF_STATUS 寄存器。
第11–12行：使用 SetThreadAffinityMask 强制当前线程绑定到目标逻辑核心，因为MSR是每个核心私有的。
第15行：调用 __cpuid 作为内存屏障，防止指令重排影响读取准确性。
第16行：使用内建函数 __readmsr 直接访问模型特定寄存器0x198，该寄存器包含当前频率对应的倍频信息。
第19行：拼接EAX和EDX构成完整的64位MSR值。
第24行：恢复原始线程亲和性，避免干扰系统调度。
第32行：从MSR中提取第8至15位（共8位），表示当前倍频。
第33行：乘以基础频率（如100MHz）得到实际运行频率（单位MHz）。

参数说明：
- core_id ：逻辑处理器编号，可通过 GetSystemInfo() 或WMI查询获得。
- base_clock_mhz ：通常为100.0 MHz，但在某些Z系列主板超频场景下可能被修改。
- 返回值精度受制于MSR更新频率，一般每毫秒刷新一次，因此存在短暂滞后。

此机制使得CPU-Z能够近乎实时地反映各核心频率变化，但由于采样间隔较短且无滤波处理，界面常出现“跳变”现象。这并非错误，而是真实反映了动态调频行为。

采样误差来源与优化策略

尽管上述方法具备较高准确性，但仍存在以下潜在误差源：

误差类型	成因	影响程度
操作系统调度延迟	线程切换导致采样时间偏移	中等
MSR更新周期不同步	硬件寄存器非连续更新	低
多核共享BCLK变动	超频时BCLK被手动更改	高
虚拟化层拦截MSR访问	Hyper-V或VMware限制直接访问	极高

为减少误差，建议：
- 在物理机上运行；
- 关闭快速启动与电源节能模式；
- 使用管理员权限运行CPU-Z以提升访问优先级。

此外，可借助 RDMSR 指令配合定时器实现更高精度轮询，但需驱动级支持。

flowchart TD
    A[开始采样] --> B{是否成功绑定核心?}
    B -- 是 --> C[执行CPUID同步]
    B -- 否 --> D[返回错误码]
    C --> E[读取MSR_IA32_PERF_STATUS]
    E --> F[提取倍频字段]
    F --> G[乘以BCLK得到频率]
    G --> H[输出至UI刷新]
    H --> I{是否持续监控?}
    I -- 是 --> A
    I -- 否 --> J[结束]

该流程图展示了CPU-Z频率采样的完整路径。值得注意的是，由于现代CPU采用Turbo状态表（Turbo Ratio Table）预设最大加速频率，操作系统可通过ACPI _PSS对象暴露可用P-State列表，这也成为第三方工具交叉验证的参考依据。

3.1.2 倍频与基准频率（BCLK）的关系解析

倍频与BCLK共同决定了CPU的实际运行频率。理论上，任何频率均可通过调整二者之一达成。但在实践中，BCLK不仅影响CPU，还关联着PCIe总线、内存控制器与时钟网络，因此大多数消费级平台将其锁定在100MHz ± 0.1MHz范围内，仅允许K/Z系列处理器在高端主板上微调。

假设某i7-13700K的基础频率为3.4GHz，其计算方式如下：

\text{Base Frequency} = \text{BCLK} \times \text{Base Multiplier}
3400\,\text{MHz} = 100\,\text{MHz} \times 34

而在单核负载下启用Turbo Boost后，最高可达5.4GHz：

5400\,\text{MHz} = 100\,\text{MHz} \times 54

此时倍频自动提升至54x。若用户在BIOS中将BCLK超频至105MHz，则即使倍频不变，基础频率也会变为3570MHz（105×34），可能导致系统不稳定。

下面列出常见平台的BCLK默认值与容忍范围：

平台	默认BCLK	可调范围	主要风险
Intel LGA1700（非K）	100 MHz	不可调	无
Intel Z790 + i9-13900K	100 MHz	95–110 MHz	PCIe降速、内存失锁
AMD AM5（Ryzen 7000）	100 MHz	95–105 MHz	Infinity Fabric异常
笔记本移动平台	96–100 MHz	固定	不支持超外频

由此可见，BCLK的稳定性对整个系统的时序协调至关重要。CPU-Z的“Clocks”标签页会同时显示BCLK与各核心当前频率，帮助用户识别是否存在异常漂移。

进一步地，当多个核心同时激活时，Intel与AMD均采用分级Turbo策略。例如Intel规定：
- 单核加速：最高5.4GHz
- 双核加速：5.3GHz
- 全核加速：4.6GHz

这些限制由Power Control Unit（PCU）根据PL1/PL2功耗墙动态决策。CPU-Z虽不直接显示功耗数据，但可通过观察频率回落时机间接推断瓶颈所在。

3.2 Turbo Boost与Precision Boost技术实现对比

Intel与AMD分别发展出Turbo Boost与Precision Boost两大动态加速体系，虽然目标一致——最大化性能输出，但在触发机制、调度粒度与反馈回路上存在显著差异。

3.2.1 Intel Turbo Boost Max 3.0的工作条件与触发逻辑

Turbo Boost Max 3.0是Intel针对高端桌面与工作站平台推出的技术，旨在识别并优先利用体质最优的核心（称为”Golden Cores”），在其上提供比标准Turbo更高的频率加成。例如i9-13900K可在最佳单核上达到5.8GHz，超出普通Turbo的5.4GHz上限。

其触发流程如下：

硅片筛选阶段 ：制造过程中通过电压-频率测试确定每个核心的最大安全频率；
固件写入标识 ：将“黄金核心”编号写入CPU内部Fuse区域；
操作系统加载补丁 ：需安装Intel Turbo Boost Max Technology Driver；
任务调度引导 ：Windows调度器通过 Processor Power Management API接收hint，优先派遣高优先级线程至此核心。

该机制依赖于三类关键寄存器：
- MSR_IA32_MISC_ENABLE ：启用TBMT功能
- IA32_ENERGY_PERFORMANCE_BIAS ：设定能效偏好
- PKG_POWER_LIMIT ：定义封装功耗上限

// 示例：检查是否启用了 Turbo Boost Max 3.0 支持
bool IsTBMT3Enabled() {
    unsigned long long misc_enable = __readmsr(0x1A0);
    return (misc_enable >> 26) & 1; // Bit 26: Turbo Boost Max Tech 3 Enable
}

参数说明：
- MSR 0x1A0 是 IA32_MISC_ENABLE
- 第26位为1表示TBMT3已启用
- 若返回false，即使硬件支持也无法生效

该技术的优势在于提升了轻线程应用响应速度，尤其适用于编译、AI推理等单核敏感任务。但其局限性也明显：
- 仅限少数高端SKU支持；
- 需要专用驱动配合；
- 在Linux环境下支持有限。

3.2.2 AMD Precision Boost算法对核心调度的影响

AMD的Precision Boost（PB）及其进阶版本Precision Boost Overdrive（PBO）采用了更为动态的反馈控制系统。与Intel预设静态Turbo表不同，PB基于实时传感器输入（温度、电流、电压、负载）进行闭环调控，每毫秒评估一次是否可进一步提频。

其核心思想是维护三个阈值边界：
- TDC （Thermal Design Current）：电流上限
- EDC （Electrical Design Current）：电流传导能力
- TjMax （Junction Temperature Maximum）：结温上限（通常95°C）

只要任一指标未达限值，PB即尝试增加频率。若所有条件满足，还可进入“Edge Mode”，短暂突破设计规范。

PBO在此基础上引入了“Scalar”增益因子，允许用户设定保守（1x）至激进（∞）的扩增策略。例如设置为“Advanced PBO Limit”时，系统将根据散热条件自动延长Boost窗口。

下面是典型Zen 4架构下的PB行为模拟逻辑：

def precision_boost_tick(core_temp, package_power, vcore, current_freq):
    THERMAL_CEILING = 85    # °C
    POWER_LIMIT_W = 170     # W
    VOLTAGE_MAX_V = 1.45    # V
    if core_temp < THERMAL_CEILING and \
       package_power < POWER_LIMIT_W and \
       vcore < VOLTAGE_MAX_V:
        return current_freq + 25  # 提升25MHz
    elif core_temp > 90 or vcore > VOLTAGE_MAX_V:
        return max(current_freq - 50, 400)  # 降频保护
    else:
        return current_freq  # 维持现状

逻辑解释：
- 每次tick检查三项关键参数；
- 条件宽松则小幅递增频率（精细化爬坡）；
- 接近危险区则果断降频；
- 实现平滑过渡而非突变。

这种自适应机制使Ryzen处理器在不同散热条件下表现出更强的弹性。CPU-Z虽无法直接显示PBO状态，但可通过“Clocks”页观察频率能否长期维持在标称Turbo之上，间接判断PBO是否有效运作。

graph LR
    A[开始Tick] --> B{温度<85°C?}
    B -- 是 --> C{功耗<170W?}
    C -- 是 --> D{电压<1.45V?}
    D -- 是 --> E[+25MHz]
    D -- 否 --> F[-50MHz]
    C -- 否 --> F
    B -- 否 --> F
    F --> G[安全降频]
    E --> H[更新频率]
    H --> I[下一周期]
    G --> I

该流程图体现了Precision Boost的实时决策路径。相比Intel较为刚性的Turbo表，AMD方案更具灵活性，但也增加了调试复杂度。

3.3 动态频率变化的实测分析

要全面评估CPU的动态调频能力，必须结合压力测试工具制造可控负载环境，并同步记录频率、温度与功耗数据。

3.3.1 使用压力测试软件配合CPU-Z观察频率波动

推荐组合：AIDA64稳定性测试 + CPU-Z Sensors面板 + HWiNFO64后台记录。

操作步骤如下：

打开CPU-Z并切换至“Clocks”标签页；
启动HWiNFO64，勾选“Log to File”保存所有传感器数据；
运行AIDA64 → 工具 → 系统稳定性测试；
勾选“Stress CPU”与“FPU”以施加满载；
持续运行5分钟以上，观察频率走势。

预期结果：
- Intel平台：初期跃升至Max Turbo，随后逐步下降至全核Turbo水平（如从5.4→4.6GHz）；
- AMD平台：缓慢爬升至峰值并维持较长时间，若散热良好可接近PPT上限。

时间段	Intel i7-13700K 表现	AMD Ryzen 7 7700X 表现
0–30s	单核5.4GHz，多核5.1GHz	快速爬升至5.3GHz
30–120s	逐步降至4.6GHz（PL1限制）	维持5.2GHz左右
>120s	稳定在4.5–4.6GHz	若温度≤70°C，保持高位

此类测试可用于验证散热解决方案的有效性。若发现频率迅速跌落，则需检查散热膏涂抹、风扇转速或机箱风道设计。

3.3.2 温度、功耗墙对Boost持续性的限制影响

现代CPU设有多个硬性限制以防止损坏：

限制类型	名称	触发后果
PL1	Long Duration Power Limit	持续功耗上限，决定长期性能
PL2	Short Duration Power Limit	短时爆发功率，通常更高
Tau	Time Window for PL2	PL2可持续时间（秒）
TjMax	Junction Temp Max	达到则强制降频

例如Intel Core i9-13900K的典型设置为：
- PL1 = 125W
- PL2 = 253W
- Tau = 30s

这意味着前30秒可维持253W功耗以支撑高频，之后必须回落至125W。CPU-Z虽不显示功耗，但可通过频率回落时间反推PL2/Tau设置是否合理。

# Linux下查看RAPL功耗限制（需root）
sudo rdmsr -a 0x610
# 输出格式：BITS[14:0]=PL1, BITS[30:16]=PL2, BITS[46:32]=Tau

若发现PL2过短或被厂商锁定，可通过BIOS开启MTP Monitor或Adjust Thermal Specification来缓解热节流。

3.4 频率异常诊断与优化建议

3.4.1 长时间低频运行的原因排查（电源模式、散热问题）

常见原因包括：

电源计划设置不当
Windows默认“平衡”模式可能抑制Turbo行为。应改为“高性能”或“卓越性能”。

powershell # 查看当前电源方案 powercfg /getactivescheme # 设置为高性能 powercfg /setactive SCHEME_HIGH

散热不足导致Thermal Throttling
使用HWiNFO检测是否有“PROCHOT# Asserted”信号。若有，则表明CPU主动请求降频降温。
BIOS设置错误
如关闭了Turbo Boost、启用了节能模式（C-states deep sleep）、或BCLK被误设。
VRM供电薄弱
尤其在ITX主板或OEM品牌机中，供电相数不足会导致高负载下电压不稳，触发SLP（Sleep State Protection）。

3.4.2 BIOS设置中与频率相关的关键选项调整

BIOS选项	推荐设置	说明
Intel Turbo Boost Tech	Enabled	必须开启才能使用动态加速
Multi-Core Enhancement	Auto/Enabled	解除多核功耗限制（部分ASUS主板）
CPU Loadline Calibration	Medium/High	抑制电压骤降（Vdroop）
PC Health → Fan Control	Custom Curve	确保高温时风扇全速运转
AMD CBS → NBIO → Advanced Clock Calibration	Auto	提升Infinity Fabric稳定性

调整后应重启并使用CPU-Z验证频率是否恢复正常。对于追求极致性能的用户，还可启用XMP/DOCP内存配置文件，避免内存带宽成为瓶颈。

综上所述，CPU-Z不仅是频率观测窗口，更是深入理解现代处理器智能调频机制的重要入口。掌握其背后的技术逻辑，方能在性能调校与系统维护中游刃有余。

4. CPU核心、线程与缓存结构分析

现代处理器的性能已不再仅仅依赖于主频提升，而是更多地由其内部多核架构、线程并行能力以及高速缓存体系共同决定。理解CPU的核心数量、逻辑线程分布和各级缓存的设计逻辑，是进行系统级性能调优、虚拟化资源配置乃至数据库优化的基础。本章将深入剖析CPU-Z如何呈现这些关键信息，并结合底层硬件机制与实际应用场景，揭示多核处理器在真实工作负载下的行为特征。

4.1 物理核心与逻辑线程识别

在CPU-Z的“Mainboard”标签页下方，“CPU”区域明确显示了“Cores”（物理核心数）与“Threads”（逻辑线程数）两个字段。这两个数值看似简单，但背后反映了现代CPU最关键的并行计算能力设计原则——超线程（Hyper-Threading Technology, HTT）或同步多线程（Simultaneous Multithreading, SMT）。正确解读这两项参数，有助于判断系统的并发处理上限及其对高吞吐任务的实际支持能力。

4.1.1 “Cores”与“Threads”字段的技术含义

“Cores”表示的是物理存在的独立执行单元数量，每个核心具备完整的算术逻辑单元（ALU）、浮点单元（FPU）、一级缓存（L1 Cache）及调度资源。例如，一个8核CPU意味着芯片上集成了8个可独立运行指令流的处理单元。而“Threads”则代表操作系统能够调度的逻辑处理器总数。当HTT/SMT技术启用时，单个物理核心可通过共享执行资源的方式模拟出两个逻辑线程，从而实现更高效的资源利用率。

以Intel Core i9-13900K为例，在CPU-Z中通常会显示为“24 Cores, 32 Threads”。这表明该CPU包含8个性能核（P-Cores）和16个能效核（E-Cores），其中仅P-Core支持超线程，因此8×2 + 16×1 = 32个线程。相比之下，AMD Ryzen 9 7950X则为“16 Cores, 32 Threads”，所有核心均开启SMT，形成完全对称的双线程配置。

这种差异直接影响操作系统调度策略与应用程序性能表现。多线程密集型应用（如视频编码、科学仿真）在全SMT开启环境下往往能获得显著加速；但在某些低延迟场景下（如实时音频处理），额外线程可能引入上下文切换开销，反而降低响应效率。

CPU型号	物理核心数	逻辑线程数	是否启用SMT/HTT	架构特点
Intel i5-12400	6	12	是（仅P-Core）	混合架构（无E-Core）
AMD Ryzen 5 5600X	6	12	是（全核SMT）	Zen 3统一CCX设计
Apple M1 Pro	8	8 或 10	否（部分核心关闭SMT）	ARM架构异构核心
Intel Xeon Silver 4310	12	24	是（全核HTT）	数据中心级服务器CPU

上述表格展示了不同平台在核心与线程配置上的多样性。值得注意的是，ARM架构（如Apple Silicon）虽不使用传统x86术语中的“超线程”，但通过类似机制（如Fast Thread Switching）也能实现高并发访问，其CPU-Z替代工具（如MacTracker或iStat Menus）亦可提供等效信息。

4.1.2 超线程（HTT）与同步多线程（SMT）的启用状态检测

CPU-Z本身并不直接标注“HTT Enabled”或“SMT On”，但用户可通过对比“Cores”与“Threads”的比值推断其状态：

若 Threads == Cores × 2 → SMT/HTT 已启用；
若 Threads == Cores → 已禁用；
若 Threads < Cores × 2 且存在非整倍关系 → 可能为混合架构（如Intel混合核心设计）。

此外，还可通过Windows系统自带工具进一步验证：

Get-WmiObject Win32_Processor | Select Name, NumberOfCores, NumberOfLogicalProcessors

执行结果示例：

Name                        : 11th Gen Intel(R) Core(TM) i7-1165G7 @ 2.80GHz
NumberOfCores               : 4
NumberOfLogicalProcessors   : 8

该输出确认了超线程处于激活状态。

代码逻辑逐行分析：

Get-WmiObject Win32_Processor ：调用WMI接口查询本地计算机的处理器对象集合。
Select Name, ... ：筛选出关注字段，避免冗余输出。
输出中 NumberOfLogicalProcessors 即对应CPU-Z中的“Threads”。

此方法的优势在于可在脚本中批量采集多台设备数据，适用于企业IT资产管理。若发现 NumberOfLogicalProcessors 等于 NumberOfCores ，但理论上应支持HTT，则需检查BIOS设置是否手动关闭了相关功能。

graph TD
    A[读取CPU-Z界面] --> B{Threads == Cores?}
    B -->|否| C[Threads == Cores × 2?]
    B -->|是| D[SMT/HTT Disabled]
    C -->|是| E[SMT/HTT Enabled]
    C -->|否| F[混合架构或部分启用]
    F --> G[参考Intel Thread Director或AMD CPPC]

该流程图清晰描绘了从观测值反推技术状态的决策路径。尤其在面对新型混合架构CPU时，必须结合厂商文档才能准确解析线程分配逻辑。

4.2 缓存层级结构解析

CPU缓存是影响程序运行速度的关键因素之一。由于主内存（DRAM）访问延迟远高于CPU处理速度（约数百周期），现代处理器采用多级缓存结构来减少内存瓶颈。CPU-Z的“Cache”标签页详细列出了L1、L2、L3各级缓存的大小，这些数据不仅反映硬件规格，也揭示了微架构设计哲学。

4.2.1 L1、L2、L3缓存容量与关联性的读取方式

在CPU-Z的“Cache”选项卡中，可看到如下信息：

L1 Data Cache : 每核心私有，分为指令与数据两部分，典型大小为32KB或48KB。
L1 Instruction Cache : 同属L1，独立存储预取指令。
L2 Cache : 通常每核心独占或每模块共享，大小从256KB到1MB不等。
L3 Cache : 全核共享，又称末级缓存（Last-Level Cache, LLC），可达数十MB。

例如，Ryzen 7 5800X显示：
- L1: 8 × 64 KB (32KB I + 32KB D)
- L2: 8 × 512 KB
- L3: 32 MB (shared)

这意味着每个核心拥有独立的L1/L2，而L3被所有核心共用，有利于跨核数据共享。

缓存的“关联性”（Associativity）虽不在CPU-Z中直接显示，但可通过反向工程推测。常见的有直接映射、组相联（如8-way set associative）和全相联。高关联性可减少冲突缺失，但也增加查找延迟。

缓存级别	容量范围	访问延迟（周期）	典型关联性	所有权模型
L1 Data	32–64 KB	3–5 cycles	8-way	每核心私有
L2	256 KB – 1 MB	10–20 cycles	8–16 way	核心或CCX共享
L3	8–64 MB	30–50 cycles	12–24 way	全核共享

这些参数深刻影响高性能计算场景下的性能表现。例如，在频繁访问大数组的算法中，若数据无法容纳于L3缓存，则会出现大量缓存未命中，导致性能急剧下降。

4.2.2 缓存命中率对性能影响的理论模型

缓存性能的核心指标是 命中率 （Hit Rate），定义为：

\text{Hit Rate} = \frac{\text{Cache Hits}}{\text{Total Memory Accesses}}

命中率越高，CPU等待内存的时间越少。假设某程序总内存访问次数为 $ N $，其中 $ H $ 次命中L1，$ M_2 $ 次命中L2，其余进入L3或主存，则平均访存时间（AMAT）可建模为：

AMAT = H_{L1} \cdot T_{L1} + (1 - H_{L1}) \cdot [H_{L2} \cdot T_{L2} + (1 - H_{L2}) \cdot (H_{L3} \cdot T_{L3} + (1 - H_{L3}) \cdot T_{DRAM})]

代入典型值：
- $ T_{L1} = 4 $ cycles
- $ T_{L2} = 12 $ cycles
- $ T_{L3} = 40 $ cycles
- $ T_{DRAM} = 200 $ cycles

若L1命中率为90%，L2为95%，L3为98%，则：

AMAT = 0.9×4 + 0.1×(0.95×12 + 0.05×(0.98×40 + 0.02×200)) ≈ 6.3 \text{ cycles}

反之，若L1命中率降至70%，AMAT升至约15 cycles，性能损失超过一倍。

这一模型说明：即使主频相同，缓存设计优劣也会造成巨大性能差距。例如，Intel Alder Lake的大L2（P-Core达2MB）提升了单核性能，而AMD Zen 4的统一L3设计增强了多核协同效率。

#include <stdio.h>
#include <time.h>
#define SIZE (64 * 1024 * 1024)
static double arr[SIZE];

int main() {
    clock_t start = clock();
    for (int i = 0; i < SIZE; i += 16) { // stride access to reduce cache hits
        arr[i] *= 1.001;
    }
    clock_t end = clock();
    printf("Time: %f seconds\n", ((double)(end - start)) / CLOCKS_PER_SEC);
    return 0;
}

参数说明与逻辑分析：

arr[SIZE] : 分配64MB数组，远超L3缓存（通常≤32MB），迫使大部分访问落入主存。
i += 16 : 步长跳过多个cache line（通常64字节），加剧缓存缺失。
使用 clock() 测量CPU时间，观察缓存未命中对性能的影响。

在L3足够大的CPU上（如Threadripper），运行时间明显短于普通桌面CPU，验证了缓存容量的重要性。

pie
    title 缓存层次对访存延迟贡献比例（估算）
    “L1 Hit” : 4
    “L2 Hit” : 12
    “L3 Hit” : 40
    “DRAM Access” : 200

该饼图以延迟权重可视化各层级代价，强调避免DRAM访问的关键性。

4.3 多核拓扑结构可视化分析

随着核心数量增长，简单的“核心编号”已不足以描述复杂的物理布局。NUMA（Non-Uniform Memory Access）架构和模块化设计（如AMD的CCD/CCX）使得核心之间的通信成本存在差异。CPU-Z虽未直接绘图，但通过核心编号顺序与缓存共享模式，仍可推断出底层拓扑。

4.3.1 CPU-Z中核心编号与NUMA节点对应关系

在“Clocks”标签页中，CPU-Z列出每个逻辑核心的实时频率。尽管编号连续（Core #0, #1,…），但其背后可能属于不同的NUMA节点或物理芯片粒（die）。

例如，在双路EPYC系统中，每个CPU封装构成一个NUMA节点。若任务长期绑定在Node 0的核心上却频繁访问Node 1的内存，延迟将增加近一倍。此时可通过Windows资源监视器或Linux lscpu 命令交叉验证：

lscpu --extended=CPU,CORE,SOCKET,NODE

输出示例：

CPU CORE SOCKET NODE
0   0    0      0
1   1    0      0
2   2    0      0
8   0    1      1

可见CPU 0与CPU 1分属不同Socket（物理插槽），即使Core ID重复也为不同实体。

在CPU-Z中虽无此类信息，但可通过压力测试观察频率一致性：同一CCX内的核心更容易同步升降频，而跨CCD的核心响应较慢。

4.3.2 模块化设计（如CCD/CCX）在AMD Ryzen上的体现

AMD Zen架构采用Chiplet设计，将多个小芯片（CCD）集成于同一封装。每个CCD含若干CCX（Core Complex），每CCX管理4个核心及其L3缓存。

例如Ryzen 9 5900X：
- 2个CCD
- 每CCD含2个CCX（共4 CCX）
- 每CCX 6MB L3 → 总计16MB（另有共享区域）

在CPU-Z中观察到L3为“64 MB shared”？不对！实际应为“16 MB shared among all cores”，但具体分区不可见。然而，通过工具如OCCT或AIDA64的压力测试，可以发现：

同一CCX内核心间数据交换速度快；
跨CCD通信需经Infinity Fabric，带宽受限且延迟更高。

因此，在高性能计算任务中，应尽量将线程绑定到同一CCX内，减少远程访问。

CCD编号	包含核心	L3缓存归属	NUMA节点
CCD0	Core 0–5	6MB L3	Node 0
CCD1	Core 6–11	6MB L3	Node 0

注意：消费级Ryzen通常为单NUMA节点，即便多CCD；而EPYC服务器版则为多NUMA。

graph LR
    Package[Ryzen 9 5900X Package] --> CCD0
    Package --> CCD1
    CCD0 --> CCX0["CCX0 (Cores 0-2)"]
    CCD0 --> CCX1["CCX1 (Cores 3-5)"]
    CCD1 --> CCX2["CCX2 (Cores 6-8)"]
    CCD1 --> CCX3["CCX3 (Cores 9-11)"]
    CCX0 --> L3a[L3: 6MB]
    CCX1 --> L3b[L3: 6MB]
    CCX2 --> L3c[L3: 6MB]
    CCX3 --> L3d[L3: 6MB]

该图展示了Zen2/Zen3典型拓扑，帮助理解为何某些任务跨核心迁移会导致性能波动。

4.4 实践应用：性能调优与虚拟化资源配置

掌握核心、线程与缓存结构后，即可将其应用于实际系统优化场景。无论是数据库索引设计还是虚拟机vCPU分配，合理的资源匹配都能显著提升效率。

4.4.1 根据缓存结构优化数据库索引策略

数据库引擎（如PostgreSQL、MySQL InnoDB）常将热点数据缓存在Buffer Pool中。若单表行尺寸接近或超过L3缓存容量的一半，极易引发缓存抖动。

优化建议：
- 将频繁JOIN的小表控制在L3以内（如<10MB）；
- 对大表建立覆盖索引，使其索引页能驻留L2/L3；
- 避免全表扫描导致缓存污染。

例如，在OLTP系统中，订单详情表若每行200字节，10万行约20MB，勉强放入L3。此时应拆分为“订单头+明细”两张表，或将历史数据归档。

-- 创建适合缓存的紧凑索引
CREATE INDEX idx_order_user_status ON orders(user_id, status)
INCLUDE (order_date, total_amount)
WHERE status IN ('pending', 'processing');

该索引利用包含列减少回表次数，且条件过滤缩小体积，提高缓存命中率。

4.4.2 在Hyper-V或VMware中合理分配vCPU资源

虚拟化环境中，vCPU映射到pCPU的方式直接影响性能。错误配置可能导致：
- 跨NUMA节点调度 → 内存延迟上升；
- vCPU数超过物理核心数 → 频繁抢占；
- 忽视SMT影响 → 虚拟机争抢同物理核心资源。

推荐做法：
- vCPU总数 ≤ 物理核心数（非线程数）；
- 启用NUMA topology passthrough；
- 对延迟敏感型VM绑定到同一CCX内核心。

PowerShell设置示例（Hyper-V）：

Set-VMProcessor -VMName "SQL_VM" -Count 8 -Reserve 50 -Max 90 -Affinity @(0,1,2,3)

参数说明：
- -Count 8 ：分配8个vCPU；
- -Affinity ：绑定到物理核心0–3，确保位于同一CCX；
- -Reserve 50% ：保留50% CPU资源，保障服务质量。

综上，深入理解CPU核心、线程与缓存结构不仅是硬件诊断的基础，更是构建高效软件系统的前提。通过CPU-Z提供的原始数据，结合系统工具与性能模型，技术人员可精准定位瓶颈并实施针对性优化。

5. CPU支持技术特性检测（超线程、虚拟化、AES等）

现代中央处理器（CPU）已不再是单纯的算术逻辑单元，而是集成了大量专用扩展指令集与系统级安全机制的复杂微架构系统。在企业部署、开发环境构建以及操作系统升级等关键场景中，准确识别CPU所支持的技术特性成为系统兼容性评估和性能调优的基础前提。CPU-Z作为一款深度集成底层硬件探针的诊断工具，能够通过解析CPUID指令返回的状态标志位，直观呈现处理器是否支持诸如超线程（HTT）、虚拟化技术（VT-x/AMD-V）、高级加密标准指令集（AES-NI）等一系列关键技术。本章将围绕这些核心功能展开系统性分析，揭示其检测机制背后的寄存器交互原理，并结合实际应用场景提供可操作的技术验证流程。

5.1 关键扩展指令集识别

随着计算任务类型的多样化，传统x86架构逐步引入了多种SIMD（单指令多数据）和专用加速指令集，以提升特定工作负载的执行效率。CPU-Z的“Instructions”字段清晰列出了当前CPU所支持的所有扩展指令集，包括SSE系列、AVX系列及AES-NI等。这些信息不仅对开发者编写高性能代码至关重要，也是判断平台能否运行某些专业软件的前提条件。

5.1.1 SSE、AVX、AVX2、AVX-512的支持状态判定

Streaming SIMD Extensions（SSE）及其后续演进版本是Intel主导推出的向量处理指令集家族，广泛应用于多媒体编码、科学计算和机器学习推理等领域。CPU-Z通过查询CPUID指令在不同功能号下的输出结果来确定各代AVX指令的支持情况。例如，当调用 CPUID 并传入 EAX=1 时，可通过检查 ECX[bit 28] 判断是否支持 XSAVE 机制——这是启用AVX的前提；而 ECX[bit 27] 则指示是否支持AVX本身。

更进一步地，AVX2需要 CPUID.(E7H,ECX=1):EBX[bit 5] 为1，而AVX-512则依赖于更为复杂的层级结构检测，涉及多个子叶（sub-leaves）的联合判断。下表总结了主要指令集对应的CPUID检测路径：

指令集	CPUID 功能号	寄存器位	启用条件
SSE	EAX=1	EDX[bit 25]	1
SSE2	EAX=1	EDX[bit 26]	1
SSE4.1	EAX=1	ECX[bit 19]	1
AVX	EAX=1	ECX[bit 28]	且XCR0[bit 1]=1
AVX2	EAX=7,ECX=0	EBX[bit 5]	1
AVX-512F	EAX=7,ECX=0	EBX[bit 16]	且XCR0[bit 16:17]=0b11

说明：XCR0是控制寄存器，用于配置扩展状态保存区域，必须正确设置才能使用对应指令集。

; 示例：检测AVX支持的汇编伪代码
mov eax, 1
cpuid
test ecx, (1 << 28)        ; 检查ECX[28] - 是否报告支持AVX
jz no_avx_support
mov eax, 0xE1              ; 读取XCR0
xgetbv
test eax, (1 << 1)         ; 检查XCR0.SSE[1] = 1?
jz no_avx_support
test eax, (1 << 2)         ; 检查XCR0.YMM[2] = 1?
jz no_avx_support
; 此时AVX可用

逐行逻辑分析 ：
- 第1–2行：调用 CPUID 指令获取基础功能信息。
- 第3行：测试 ECX 第28位，若为0表示CPU不支持AVX。
- 第4行：若支持，继续使用 xgetbv 读取 XCR0 寄存器值，确认操作系统已启用YMM寄存器上下文保存。
- 第5–6行：分别验证XCR0中SSE状态和YMM状态是否激活，只有两者均开启，AVX才能安全使用。

该机制体现了硬件能力与操作系统协同管理的重要性。即使CPU物理上支持AVX，若OS未配置相应的上下文切换策略，仍可能导致非法指令异常。

mermaid流程图：AVX支持检测逻辑

graph TD
    A[调用CPUID EAX=1] --> B{ECX[28] == 1?}
    B -- 否 --> C[不支持AVX]
    B -- 是 --> D[执行XGETBV读取XCR0]
    D --> E{XCR0[1]==1 且 XCR0[2]==1?}
    E -- 否 --> F[AVX不可用]
    E -- 是 --> G[AVX支持就绪]

此流程清晰展示了从硬件标识到运行时环境验证的完整链路，强调了软硬协同检测的必要性。

5.1.2 AES-NI加密加速指令的实际应用场景

Advanced Encryption Standard New Instructions（AES-NI）是一组专为加速AES加解密过程设计的指令集，包含 AESENC , AESDEC , PCLMULQDQ 等。它通过专用硬件单元直接执行轮函数运算，显著降低加密延迟，尤其适用于SSL/TLS通信、全盘加密（如BitLocker）、数据库透明加密等高吞吐场景。

CPU-Z中“AES”项显示为“Yes”即表示CPU原生支持该指令集。其检测方式为查看 CPUID.1:ECX[bit 25] 是否置位：

#include <stdio.h>
#include <intrin.h>

int check_aes_support() {
    int cpuInfo[4];
    __cpuid(cpuInfo, 1);
    return (cpuInfo[2] >> 25) & 1; // ECX[25]
}

int main() {
    if (check_aes_support()) {
        printf("AES-NI is supported.\n");
    } else {
        printf("AES-NI not available.\n");
    }
    return 0;
}

参数说明与逻辑分析 ：
- __cpuid(cpuInfo, 1) ：调用内联汇编执行 CPUID 指令，功能号为1，返回值分别存入 cpuInfo[0~3] 对应EAX、EBX、ECX、EDX。
- (cpuInfo[2] >> 25) & 1 ：提取ECX寄存器第25位，判断是否支持AES-NI。
- 返回非零值表示支持。

一旦确认支持，可在OpenSSL等库中启用硬件加速模式。例如，在OpenSSL配置中添加：

./config enable-rdrand enable-aesni

随后通过性能测试对比启用前后AES-CBC 128-bit加密速率，通常可实现3~8倍性能提升。这对于云服务器密集型加密业务具有重大意义。

此外，Windows内置的BitLocker驱动器加密也会自动检测并利用AES-NI进行XTS-AES运算，从而减少加密带来的性能损耗。管理员可通过PowerShell命令验证：

Get-WmiObject -Query "SELECT * FROM Win32_Processor" | Select Name, Features

结合CPU-Z输出结果交叉比对，可形成完整的加密能力评估闭环。

5.2 虚拟化技术启用检测

虚拟化技术已成为现代数据中心、开发测试环境乃至桌面系统的基石。无论是运行Hyper-V、VMware还是WSL2，底层都依赖于CPU提供的硬件辅助虚拟化功能。CPU-Z中的“Virtualization”字段明确指出Intel VT-x或AMD-V是否被支持且启用，但这一状态受BIOS设置与操作系统双重影响。

5.2.1 Intel VT-x与AMD-V标志位解读

Intel VT-x（Virtualization Technology for x86）和AMD-V（也称SVM，Secure Virtual Machine）是两家厂商实现硬件虚拟化的核心技术。它们通过引入新的CPU运行模式（如VMX Root/Non-root Operation），允许VMM（Hypervisor）高效拦截敏感指令而不依赖全软件模拟。

在CPUID层面：
- Intel平台 ： CPUID.1:ECX[bit 5] 表示VMX功能是否存在；
- AMD平台 ： CPUID.0x8000000A:EAX[bit 2] 指示SVM是否可用。

然而，仅存在不代表已启用。许多主板默认关闭此项以提高安全性或避免兼容问题。因此需进入BIOS手动开启“Intel Virtualization Technology”或“SVM Mode”。

// C语言检测VT-x支持示例
#include <intrin.h>
#include <stdio.h>

int detect_vtx() {
    int cpuInfo[4];
    __cpuid(cpuInfo, 1);
    return (cpuInfo[2] >> 5) & 1; // ECX[5]
}

int main() {
    if (detect_vtx()) {
        printf("VT-x capability detected.\n");
    } else {
        printf("No VT-x support.\n");
    }
    return 0;
}

逻辑解释 ：
- 使用 __cpuid 获取功能号1的信息；
- 提取ECX寄存器第5位；
- 若为1，则CPU具备VT-x能力，但仍需BIOS开启。

5.2.2 如何结合任务管理器验证虚拟化功能开启状态

即便CPU支持且BIOS开启，最终能否被操作系统使用还需验证。Windows任务管理器提供了一个便捷入口：

打开任务管理器 → “性能”选项卡 → 点击“CPU”；
查看右下角“虚拟化”状态。

状态	含义
已启用	Hypervisor正在运行（如Hyper-V已加载）
已禁用	BIOS未开启，或Hyper-V未启用
不支持	CPU无VT-x/AMD-V，或强制禁用

⚠️ 注意：有时BIOS中显示“Enabled”，但任务管理器仍为“Disabled”，可能是因为：
- Hyper-V服务未启动；
- 第三方虚拟机软件冲突（如VMware安装了旧版驱动）；
- 安全启动或 Credential Guard 占用Hypervisor资源。

此时可通过管理员权限CMD执行：

systeminfo | findstr "Hypervisor"

输出含“Hypervisor已启用”则表明虚拟化层正常加载。

表格：虚拟化状态排查对照表

检测点	预期值	异常处理建议
CPU-Z Virtualization	Yes	若No，检查CPU型号是否支持
BIOS设置	Enabled	进入Setup开启VT/SVM
任务管理器	已启用	若禁用，检查Hyper-V开关
systeminfo命令	存在Hypervisor行	无则尝试启用： `dism /online /enable-feature /featurename:Microsoft-Hyper-V-All /all`

通过以上四步联动检测，可精准定位虚拟化失败根源。

5.3 安全与可靠性技术支持

现代CPU不仅追求性能，更注重系统安全边界的确立。XD Bit、SMAP、SMEP等机制构成了防止恶意代码横向渗透的第一道防线，同时也是满足Windows 11等新一代操作系统安全要求的关键组件。

5.3.1 XD Bit、Execute Disable、SMAP/SMEP等功能意义

XD Bit（Execute Disable Bit） ：AMD命名，Intel称为NX（No-eXecute）。通过页表PTE中新增一个禁止执行位（通常为bit 63），阻止数据页被执行，有效防御缓冲区溢出攻击。
检测方法： CPUID.80000001H:EDX[bit 20]
SMEP（Supervisor Mode Execution Prevention） ：防止内核态执行用户空间代码。当CPU处于ring 0时，若访问标记为user-page的内存并试图执行，将触发GP异常。
检测： CPUID.(EAX=7,ECX=0):EBX[bit 7]
SMAP（Supervisor Mode Access Prevention） ：类似SMEP，但针对数据访问而非执行。即使使用MOV指令读写用户内存，也需显式清除EFLAGS.AC位。
检测： CPUID.(EAX=7,ECX=0):EBX[bit 20]

这些功能需操作系统配合启用。Linux通过 cr4 寄存器设置相应位，Windows则由内核自动配置。

// 检测SMEP支持
int has_smep() {
    int regs[4];
    __cpuid(regs, 0x7);
    return (regs[1] >> 7) & 1;
}

参数说明 ：
- __cpuid(regs, 7) ：调用扩展功能页；
- regs[1] 对应EBX；
- 第7位代表SMEP支持。

启用后可在反病毒软件或EDR产品中观察到更多基于硬件的防护事件记录。

5.3.2 TPM与Secure Boot依赖的技术前提

可信平台模块（TPM）和安全启动（Secure Boot）虽属固件范畴，但其运行依赖于CPU提供的安全执行环境。特别是：
- Secure Boot 需要UEFI支持 + CPU具备CSME（Converged Security and Management Engine）或PSP（Platform Security Processor）；
- TPM 2.0 要求芯片组连接+CPU支持SHA-256指令（ CPUID.7:EBX[bit 29] 为1）。

CPU-Z虽不直接显示TPM状态，但可通过“FMA3”、“SHA”等字段间接推断。例如，“SHA”支持意味着CPU具备SHA扩展指令，利于TPM加速哈希运算。

5.4 实践操作：基于特性的系统部署决策

技术特性检测最终服务于实际部署决策。以下两个典型场景展示如何综合运用CPU-Z输出进行可行性评估。

5.4.1 是否支持Windows 11硬件要求的综合评估

微软官方要求Win11需满足：
- 支持TPM 2.0
- 启用安全启动
- CPU支持DEP/NX、PAE、SSE2
- 且在支持列表中

利用CPU-Z可快速筛查：

检查项	CPU-Z位置	达标标准
NX/DEP	Instructions → XD	Yes
SSE2	Instructions → SSE2	Yes
Virtualization	主界面字段	必须启用
Secure Boot	无法直接查看	需进BIOS确认
TPM	无法查看	建议搭配Device Manager验证

💡 技巧：若CPU型号为Intel 8代以前或AMD Zen+之前，大概率不在支持列表，即使其他条件满足也无法升级。

5.4.2 企业环境中启用Hyper-V或WSL2的前提验证

部署WSL2前必须确保：
1. CPU支持并启用虚拟化；
2. Hyper-V或Hypervisor Platform已安装；
3. BIOS中无冲突安全功能（如Memory Integrity占用HVCI）。

可通过批处理脚本自动化检测：

@echo off
echo 正在检测虚拟化支持...
wmic cpu get VirtualizationFirmwareEnabled
echo.
echo 正在检查Hyper-V状态...
dism /online /get-featureinfo /featurename:Microsoft-Hyper-V-All
pause

结合CPU-Z截图归档，形成标准化硬件准入清单。

综上所述，CPU-Z不仅是硬件信息查看工具，更是系统级技术能力的“解码器”。通过对扩展指令集、虚拟化、安全机制的精确识别，技术人员得以在系统迁移、安全加固、性能优化等多个维度做出科学决策。掌握其底层检测逻辑，方能真正发挥其诊断价值。

6. 内存类型、容量与运行速度查看

6.1 内存基本参数读取

CPU-Z的“SPD”标签页是分析内存模块物理特性与配置状态的核心界面。通过读取内存条上SPD（Serial Presence Detect）芯片中的EEPROM数据，CPU-Z能够准确呈现每根内存模组的制造商、型号、生产日期、工作电压、时序表以及支持的频率模式等信息。

在“Memory”标签页中，用户可快速查看当前系统的 内存类型（Memory Type） ，常见值包括DDR3、DDR4和DDR5。例如：

Memory Type: DDR4
Size: 16 GB (Dual Channel)
Channels #: Dual

该字段由CPU-Z通过查询系统DMI/SMBIOS结构中的 Memory Device 记录获取，并结合内存控制器反馈进行验证。DDR4通常运行在1.2V标准电压下，而DDR5已降至1.1V，同时引入了片上电源管理单元（PMIC），这一差异可通过“6.3.1”节进一步识别。

内存总容量不仅取决于单根模组大小，还受通道数影响。双通道模式理论上可使带宽翻倍。以下为某典型配置示例：

插槽	模组容量	类型	频率支持	制造商
DIMM 0	16 GB	DDR4	3200 MHz	Samsung
DIMM 1	16 GB	DDR4	3200 MHz	Samsung

由此可知系统共32GB内存，采用双通道配置，最大理论带宽计算公式如下：

\text{Bandwidth} = \text{Frequency} \times \text{Bus Width} \times \text{Channels} / 8

以DDR4-3200为例：
- 等效频率：3200 MT/s
- 总线宽度：64 bit × 2（双通道）
- 带宽 = $3200 \times 128 / 8 = 51.2\,\text{GB/s}$

此数值可在性能评估与数据库服务器规划中作为参考基准。

6.2 运行频率与时序参数解析

在“Memory”标签页中，“DRAM Frequency”显示的是实际运行频率的一半，因DDR（Double Data Rate）技术在一个时钟周期内传输两次数据。因此需乘以2得到等效频率（Effective Clock）：

DRAM Frequency: 1600 MHz → Effective Speed: 3200 MT/s (DDR4-3200)

该频率反映了内存是否运行于XMP（Extreme Memory Profile）或DOCP启用状态。若未开启超频，可能仅运行在JEDEC标准如2133MHz或2400MHz。

更深层次的性能指标体现在时序参数（Timings），位于SPD页面的“Timings Table”中。关键时序包括：

参数	全称	含义	示例值
CL	CAS Latency	列地址访问延迟	16
tRCD	RAS to CAS Delay	行选通到列选通延迟	18
tRP	RAS Precharge Time	行预充电时间	18
tRAS	Active to Precharge Delay	行激活最小持续时间	36

这些参数以时钟周期（T）为单位，直接影响内存响应速度。较低的CL值意味着更快的数据访问，但通常伴随更高电压或稳定性风险。

以一组DDR4-3200 CL16-18-18-36为例，其完整读取流程如下：

sequenceDiagram
    Controller->>Memory: 发送行地址（ACTIVATE）
    Note right of Memory: tRCD ≥ 18 cycles
    Controller->>Memory: 发送列地址（READ）
    Memory-->>Controller: 输出数据（CL=16后开始）
    Controller->>Memory: PRECHARGE命令关闭行
    Note right of Memory: tRAS ≥ 36 cycles (from ACTIVATE to PRECHARGE)

可见，tRCD和CL共同决定首次数据输出延迟，而tRAS限制了连续操作的最小间隔。优化BIOS设置时应综合考虑这四项主时序，避免过度压缩导致系统蓝屏或自检失败。

6.3 电压与通道配置检测

内存运行电压是稳定性的关键因素之一。在SPD页面中可查看多个电压项：

VDD/VDDQ : 主供电电压（如DDR4为1.2V，DDR5为1.1V）
VPP : 字线高电压（约2.5V）
Module Voltage : 实际标称工作电压（可能标注1.35V for XMP）

CPU-Z虽不直接监控实时电压，但可通过SPD中保存的设计值判断是否支持低压节能模式（Low Voltage, LV）。例如：

Module Voltage: 1.35 V — Indicates DDR4L or XMP profile

此类内存适用于笔记本或低功耗平台，在BIOS中启用XMP后将自动加载更高电压与频率组合。

通道模式识别依赖于内存插槽分布。CPU-Z“Memory”页的“Channels #”字段会明确标识当前为Single、Dual或Quad Channel模式。实现双通道需满足：

至少两根内存条
安装于颜色匹配的插槽（如A2/B2）
BIOS中未禁用多通道模式

性能差异显著：双通道相比单通道在视频渲染、大型矩阵运算中可提升15%-30%带宽利用率。

6.4 主板与插槽信息综合分析

SPD信息还可用于反向推断物理DIMM插槽使用情况。每个SPD窗口对应一个实际插槽，若某插槽无数据，则表示为空。

例如，在四插槽主板上观察到以下现象：

[SIMM1] Module Size: 16384 MB — Populated
[SIMM2] Module Size: Not installed
[SIMM3] Module Size: 16384 MB — Populated
[SIMM4] Module Size: Not installed

说明用户采用了非相邻插槽安装方式，但仍实现了双通道交叉访问（Interleaving），符合Intel推荐布局。

此外，切换至“Mainboard”标签页可获取主板厂商、芯片组与BIOS版本信息：
