实测回顾

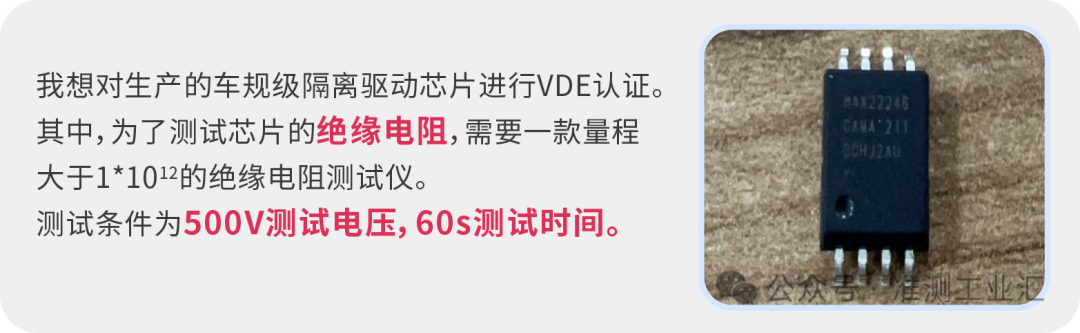

由于该芯片为车规级，需确保高温下的工作及绝缘能力，因此需要的测试被该芯片在3种温度环境下的性能，分别为室温（约25℃）、125℃、150℃。根据客户的要求，将芯片放置于专用工装①上，实现两侧引脚分别短接的状态后进行测试。

①客户用于固定测试治具的电路板绝缘电阻大于被测物绝缘电阻，因此该测试工装不会对测试结果产生影响。

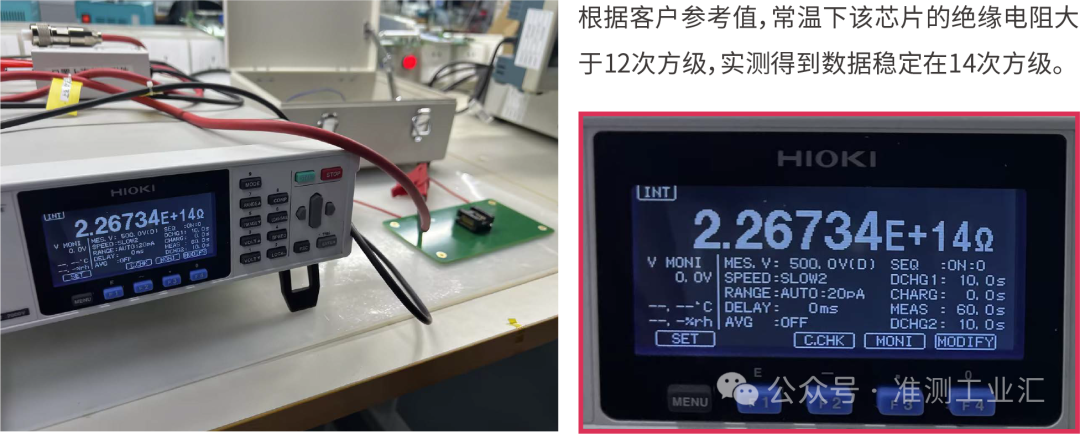

 室温下的测试数据

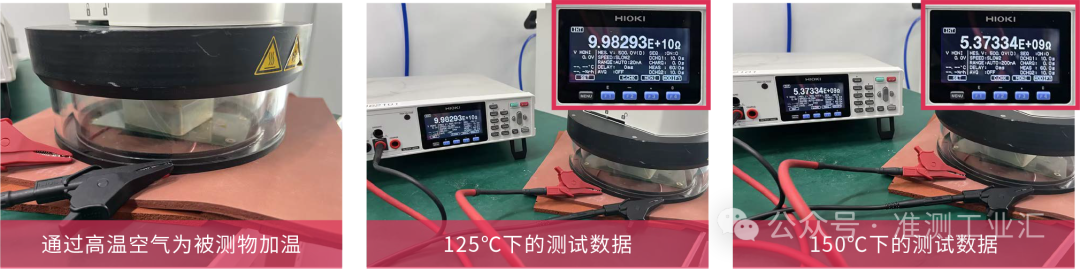

 高温下的测试数据

当实际电阻高于GΩ（9次方级）时，电流已处于μA级别，此时微小的电流变化将会对测试得到的电阻值造成明显影响，故此时将绝缘电阻的次方级数作为主要评估参数。

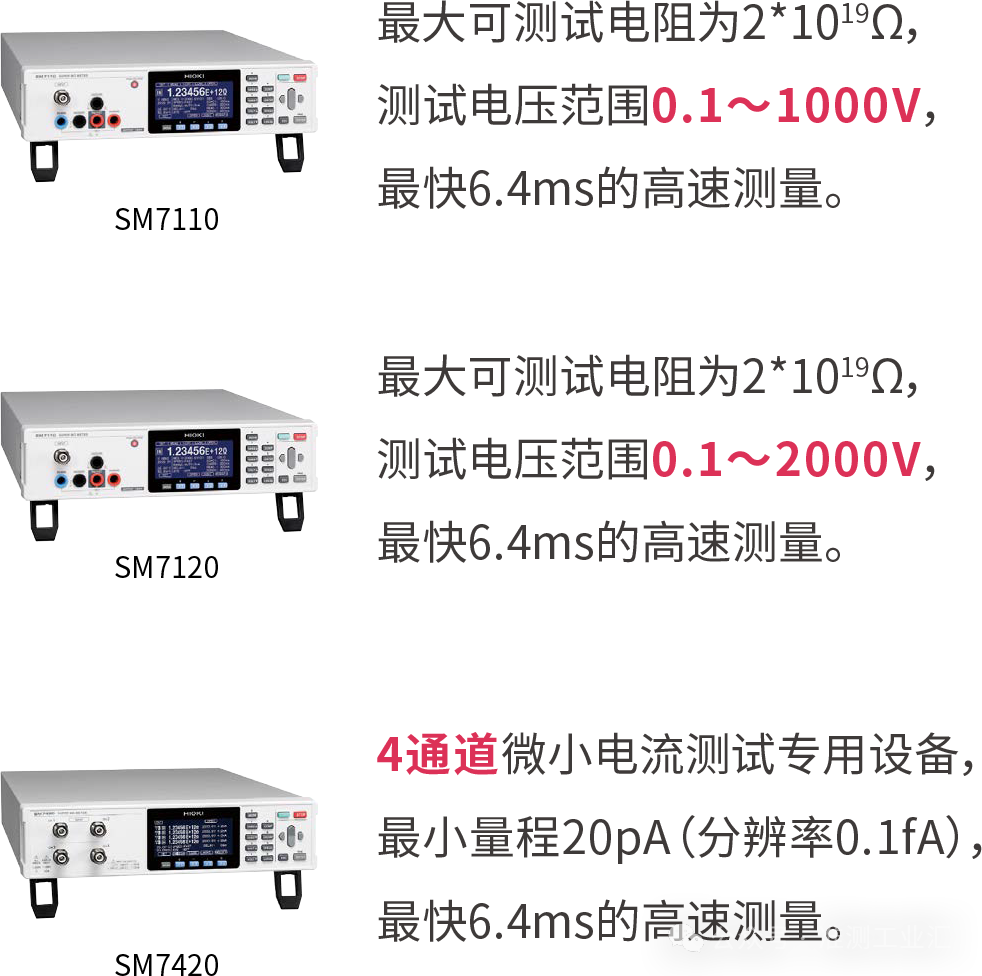

日置的高阻计产品线

 高阻计SM系列的各种配件

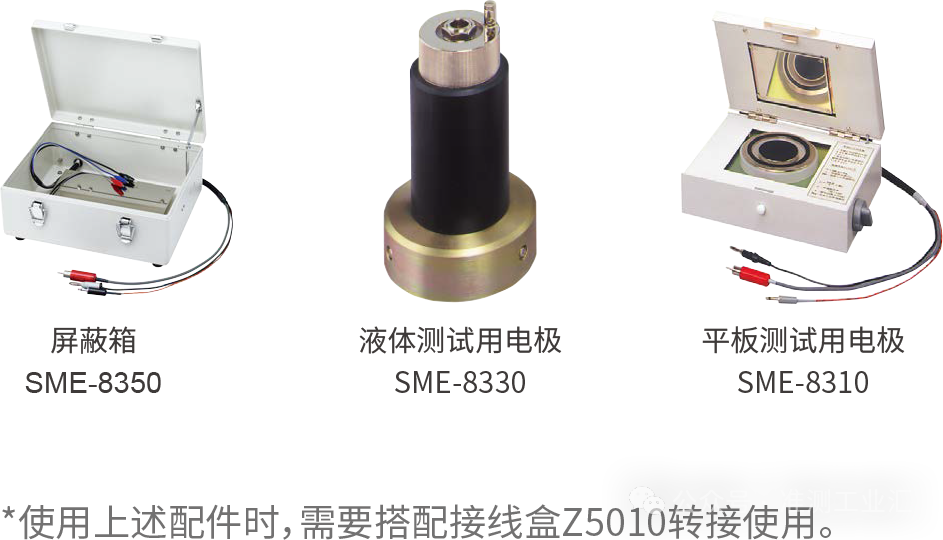

根据不同被测物需求，日置为高阻计研发了多种 配件以及测试治具，常用有电磁绝缘功能的屏蔽 箱SME-8350，液体测试用电极SME-8330、平板 测试用电极SME-8310（常用于平面材料的测试 表面/体积电阻率测量）等等。此外还有插片式电 容测试用电极、表面阻抗测量用电极、表面电阻 测试用电极。
