C#联合Halcon视觉框架，可以根据项目配置工程，选择对应halcon脚本，可以编译修改脚本，调试相机，创建模板，可以查看检测信息，生产履历，保存历史图像，跟三菱FX5U以太网通讯，相机是海康网口sdk，halcon版本17.12，

在工业视觉领域，将 C# 与 Halcon 框架相结合，能够释放出令人惊叹的能力。今天就来聊聊如何利用这两者，打造一个功能丰富的视觉项目。

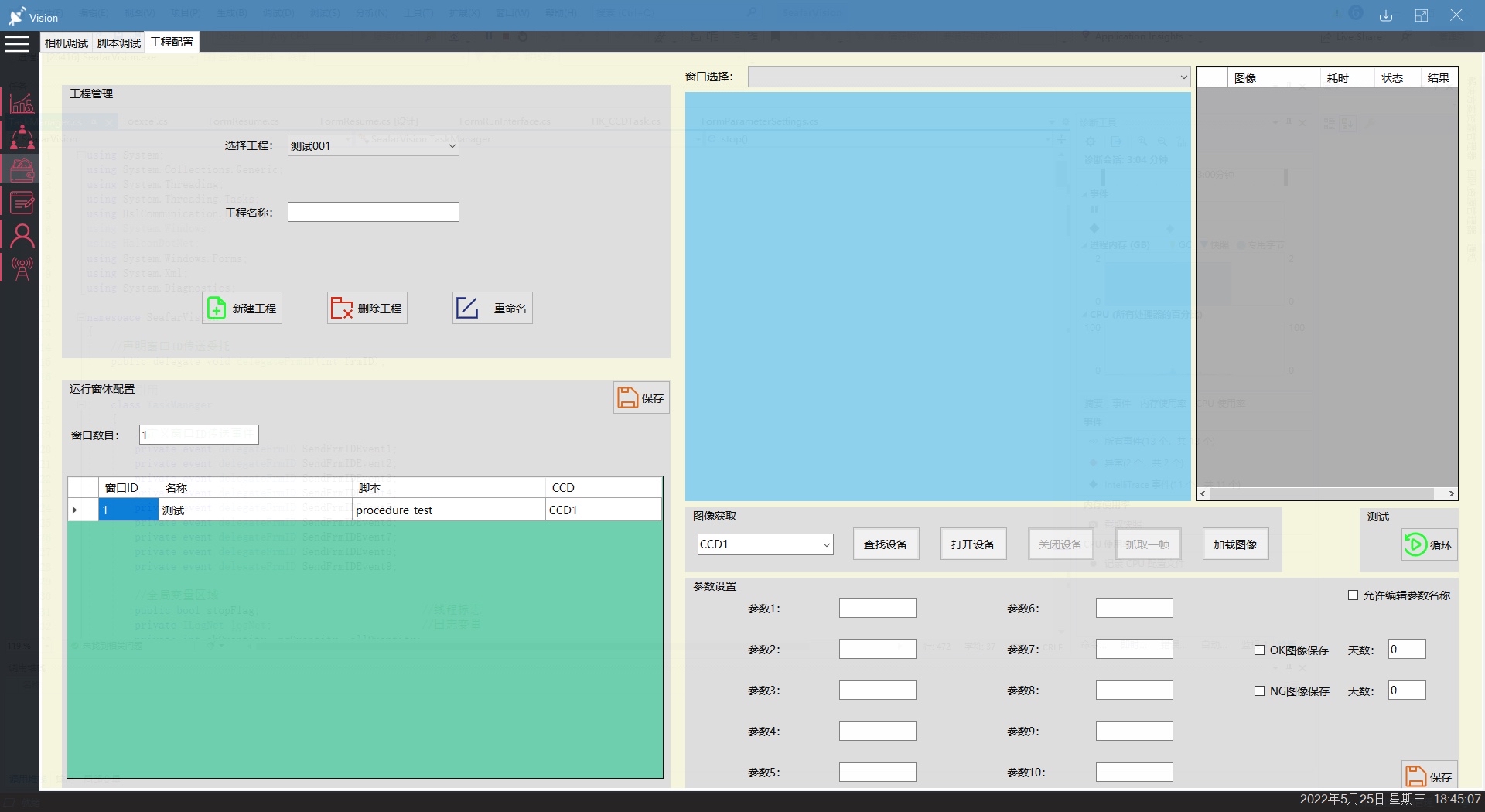

一、项目配置与 Halcon 脚本选择

在开始项目前，我们要先进行工程配置。Halcon 提供了脚本的方式来处理视觉任务，我们可以根据项目需求灵活选择对应的 Halcon 脚本。例如，在一个简单的产品外观检测项目中，可能会有检测产品表面划痕的脚本，以及检测产品是否组装完整的脚本。

在 C# 中，我们可以通过代码来加载不同的 Halcon 脚本。假设已经将 Halcon 的运行时环境集成到项目中，可以这样加载脚本：

using HalconDotNet;

class Program
{
    static void Main()
    {
        HOperatorSet.GenEmptyObj(out HObject ho_Image);
        HOperatorSet.ReadImage(out ho_Image, "your_image_path");

        // 加载 Halcon 脚本文件
        HDevProgram program = new HDevProgram("your_script_path.hdev");
        HDevEngine engine = new HDevEngine(program);

        // 执行脚本中的函数
        engine.Execute();
    }
}

在这段代码中，首先生成一个空的 Halcon 对象 ho_Image，然后读取一张图片。接着加载指定路径下的 Halcon 脚本文件，并创建一个执行引擎来执行脚本中的操作。

二、编译与修改脚本

Halcon 的脚本并不是一成不变的，我们可以根据实际情况对其进行编译和修改。比如在实际检测过程中，发现检测精度不够，就需要调整脚本中的参数。

C#联合Halcon视觉框架，可以根据项目配置工程，选择对应halcon脚本，可以编译修改脚本，调试相机，创建模板，可以查看检测信息，生产履历，保存历史图像，跟三菱FX5U以太网通讯，相机是海康网口sdk，halcon版本17.12，

在 Halcon 的开发环境中，可以直接打开脚本文件进行修改。修改完成后，重新编译。在 C# 代码中加载修改后的脚本，就可以使用新的逻辑进行视觉处理。

三、调试相机

本项目使用海康网口 SDK 的相机。在 C# 中调用海康相机 SDK 来调试相机，确保相机能够正常采集图像是关键的一步。以下是一个简单的相机初始化代码示例：

using System;
using HikVision;

class CameraManager
{
    private Camera camera;

    public CameraManager()
    {
        camera = new Camera();
        // 初始化相机参数
        camera.Init("192.168.1.100", 8000, "admin", "password");
        camera.Connect();
    }

    public HObject GetImage()
    {
        byte[] imageData = camera.GetImageData();
        // 将相机采集到的数据转换为 Halcon 可处理的图像对象
        HOperatorSet.GenImage1(out HObject ho_Image, "byte", camera.Width, camera.Height, imageData);
        return ho_Image;
    }
}

这段代码定义了一个 CameraManager 类来管理相机的连接和图像获取。在构造函数中初始化相机并连接，GetImage 方法获取相机采集的图像数据，并转换为 Halcon 能处理的图像对象。

四、创建模板

模板匹配在视觉检测中非常重要。使用 Halcon 可以轻松创建模板。以下是一个简单的创建模板示例：

HOperatorSet.GenEmptyObj(out HObject ho_Template);
HOperatorSet.ReadImage(out HObject ho_ImageForTemplate, "template_image_path");
HOperatorSet.CreateShapeModel(ho_ImageForTemplate, "auto", 0, Math.PI, "auto", "none", "use_polarity", "auto", 0.5, out HTuple hv_ModelID);
HOperatorSet.GenEmptyObj(out ho_Template);
HOperatorSet.GetShapeModelContours(out ho_Template, hv_ModelID, 1);

上述代码首先读取一张用于创建模板的图片，然后使用 CreateShapeModel 函数创建形状模型，并获取模型的轮廓作为模板。

五、查看检测信息与生产履历

在检测完成后，我们需要查看检测信息，并记录生产履历。可以在 C# 中使用数据库来存储这些信息。例如使用 SQLite 数据库：

using System.Data.SQLite;

class HistoryManager
{
    private SQLiteConnection connection;

    public HistoryManager()
    {
        string connectionString = "Data Source=production_history.db;Version=3;";
        connection = new SQLiteConnection(connectionString);
        connection.Open();

        // 创建表（如果不存在）
        string createTableQuery = "CREATE TABLE IF NOT EXISTS ProductionHistory (Id INTEGER PRIMARY KEY AUTOINCREMENT, DetectionResult TEXT, ImagePath TEXT, Timestamp DATETIME)";
        SQLiteCommand command = new SQLiteCommand(createTableQuery, connection);
        command.ExecuteNonQuery();
    }

    public void SaveHistory(string result, string imagePath)
    {
        string insertQuery = "INSERT INTO ProductionHistory (DetectionResult, ImagePath, Timestamp) VALUES (@result, @imagePath, @timestamp)";
        SQLiteCommand command = new SQLiteCommand(insertQuery, connection);
        command.Parameters.AddWithValue("@result", result);
        command.Parameters.AddWithValue("@imagePath", imagePath);
        command.Parameters.AddWithValue("@timestamp", DateTime.Now);
        command.ExecuteNonQuery();
    }
}

这段代码创建了一个 HistoryManager 类，用于管理生产履历的存储。构造函数中创建数据库连接并创建存储检测历史的表，SaveHistory 方法将每次检测的结果、图像路径和时间戳保存到数据库中。

六、保存历史图像

为了后续分析和追溯，保存历史图像是必要的。可以使用 C# 的文件操作来实现：

string savePath = "history_images\\" + DateTime.Now.ToString("yyyyMMddHHmmss") + ".jpg";
HOperatorSet.WriteImage(ho_Image, "jpeg", 0, savePath);

上述代码将当前处理的图像以 JPEG 格式保存到指定的历史图像文件夹中，文件名包含时间戳。

七、与三菱 FX5U 以太网通讯

最后，实现与三菱 FX5U 的以太网通讯，可以将检测结果发送给 PLC。这里使用三菱提供的通讯库来实现：

using MitsubishiFx5u;

class PLCCommunication
{
    private Fx5uPlc plc;

    public PLCCommunication()
    {
        plc = new Fx5uPlc("192.168.1.200", 5007);
        plc.Connect();
    }

    public void SendData(string data)
    {
        // 将数据转换为 PLC 可接收的格式并发送
        byte[] dataBytes = System.Text.Encoding.ASCII.GetBytes(data);
        plc.Write(dataBytes, 0, dataBytes.Length);
    }
}

这段代码创建了一个 PLCCommunication 类，用于连接三菱 FX5U PLC 并发送数据。在构造函数中建立连接，SendData 方法将检测结果数据转换为字节数组并发送给 PLC。

通过以上步骤，我们利用 C# 和 Halcon 17.12，结合海康相机以及与三菱 PLC 的通讯，打造了一个功能全面的视觉项目。无论是从相机调试、视觉处理，还是数据记录与通讯，各个环节紧密配合，为工业生产中的视觉检测提供了强大的解决方案。
