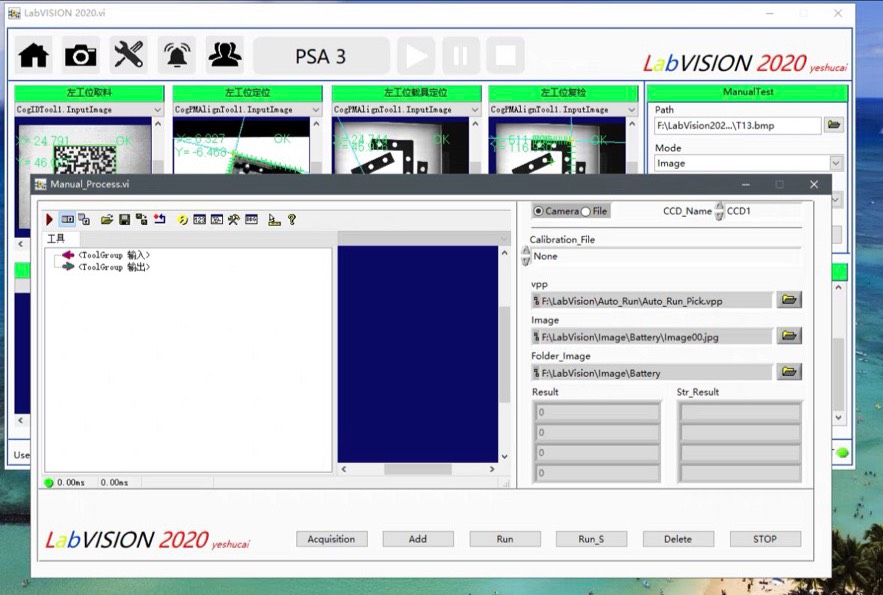

LabVIEW调用VisionPro框架代码，12点标定，上下相机映射标定，视觉部分内容均是visionpro完成，labview只负责调用以及获取最终结果 功能如下： 需自行安装搭建 【主要包含内容】 【1】加载vpp，运行vpp，获取vpp结果数据； 【2】连接相机，相机采图，加载相机采图图片以及显示相机图片； 【3】读取本地图片加载至vpp，NI 图片转visionpro图片； 【4】图片保存/原图保存/ROI图片保存； 【5】标定流程/12点标定/上下相机映射标定范例程序代码； 【6】相机图像实时采集显示； 【7】内存管理（避免内存泄露） 【8】参数设置（如相机曝光，亮度等） 以上所有视觉部分内容均是visionpro完成，labview只负责调用以及获取最终结果

最近在搞LabVIEW和VisionPro的联调，发现这俩老伙计配合起来干活确实高效。特别是视觉算法这种吃算力的活儿，VisionPro扛大旗，LabVIEW负责当管家，这组合拳打得漂亮。下面直接上干货，聊聊具体实现时那些你可能踩的坑。

环境配置这关得过明白，先装好VisionPro 8.2和VDM 20.0。记得在LabVIEW里导入Cognex的控件库，否则连基础通信都搞不定。这就好比没装驱动就想用显卡，门儿都没有。

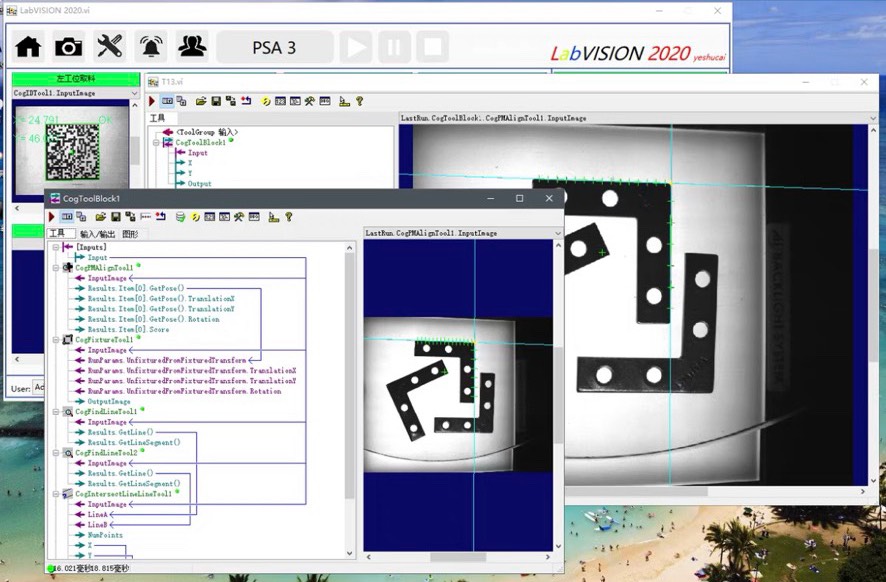

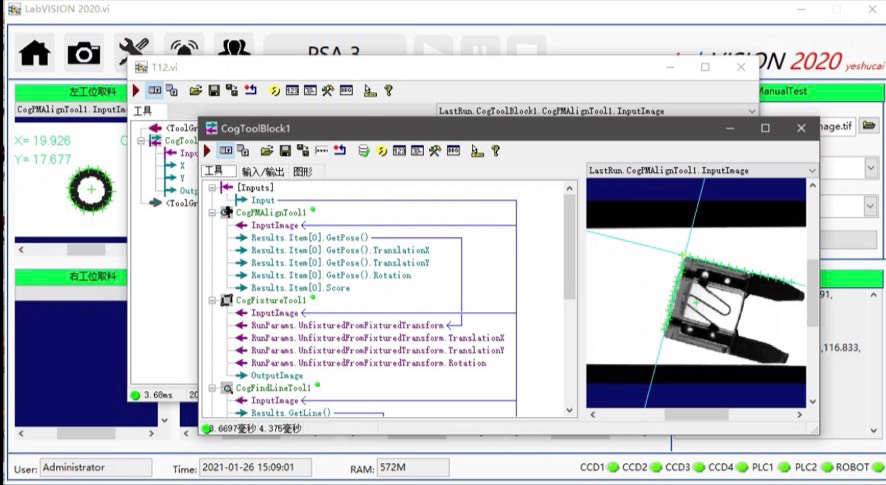

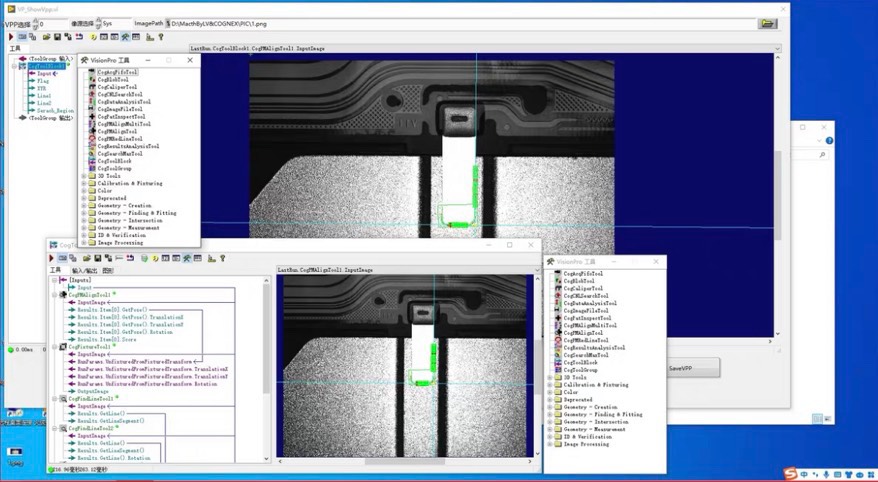

核心玩法就一句：VisionPro当黑盒子，LabVIEW当传令官。 看这个加载vpp的代码片段：

// 加载工具脚本
CogToolBlock.Open(@"D:\VisionProJobs\Cali.vpp", 0);
// 获取输出结果
CogToolBlock.GetOutput("FinalOffsetX", offsetX);

注意.vpp文件路径别带中文，这货对双字节路径过敏。运行前用CogToolBlock.Run()触发，取结果时记得校验状态码，别傻等。

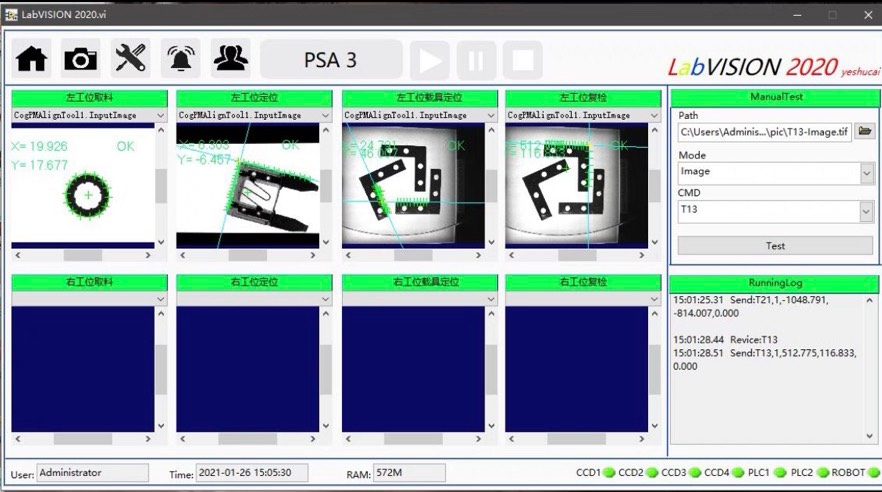

相机控制这块有个骚操作，用NI-IMAQdx驱动直接喂图给VisionPro：

// 初始化相机
IMAQdx Open Camera.vi -> 返回会话句柄
// 硬件触发采图
IMAQdx Grab.vi -> 输出图像缓冲区
// 转VisionPro格式
CogImage.ConvertFromNIImage(niImage, out cogImage);

转换格式时注意像素深度匹配，遇到过RGBA转灰度直接崩进程的惨案。实时显示建议用双缓冲，不然画面撕裂能让你怀疑人生。

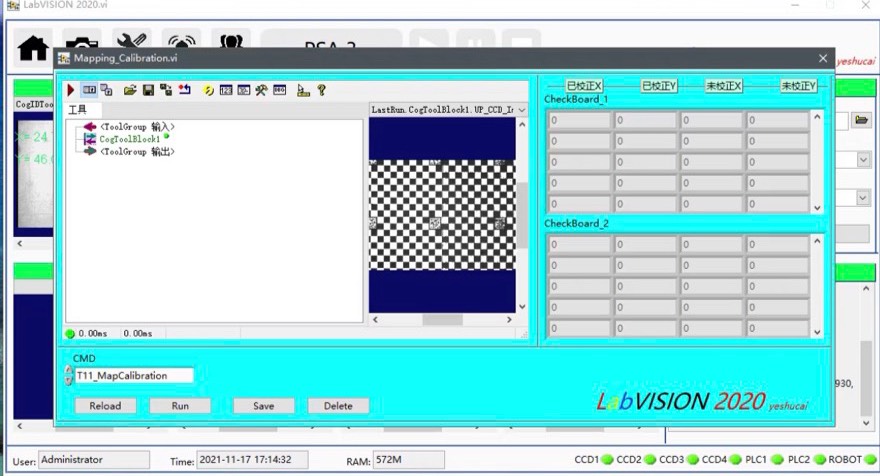

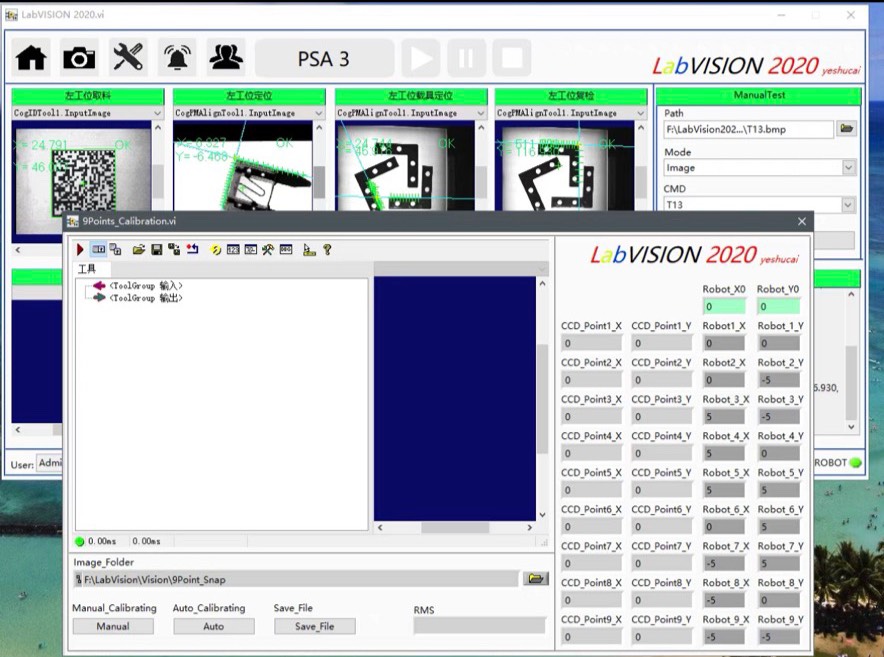

标定模块是重头戏，十二点标定的数据流转这样搞：

// 机械坐标队列
Build Array -> X_List, Y_List
// 像素坐标队列
CogCalibCheckerboard.GetResults() -> u_List, v_List
// 生成变换矩阵
CogCalibNPointToNPoint.Compute() -> HomographyMatrix

标定板别用A4纸打印！环境光稍微变点就翻车。实测亚克力蚀刻板误差能控制在0.1像素内。

内存泄漏这个坑必须填。每次处理完必须走这个流程：

CogImage.Dispose();
CogToolBlock.Reset();
IMAQdx Close Camera.vi;

特别是相机句柄，开10次不关直接卡死采集卡。建议用LV的引用计数封装成子VI，谁用谁回收。

参数调节有个妙招，把VisionPro的CameraControl封装成属性节点：

// 动态改曝光
Property Node -> CameraControl.ExposureTime -> 50000μs
// 亮度补偿
CogIPOneImageTool.Contrast = 1.2;

实测用事件结构监听滑块值变化，比轮询方式省30%CPU占用率。别在回调里直接调硬件，加个200ms的防抖延时稳如老狗。

文件存储建议用并行队列，存图时不阻塞主循环：

// ROI截图保存
CogRectangle.GetBoundary() -> ROI
CogImage.CopyPixels() -> SubImage
// 异步写入
Write PNG File.vi (非阻塞模式)

遇到过同步存图导致采集丢帧的，加个生产者消费者模式立马解决。原图建议存成.bmp格式，VisionPro的压缩算法有时会抹掉关键特征。

这架构最大的优势是升级方便，哪天想把标定算法换成深度学习模型，直接替换.vpp文件就行，LabVIEW这边连重新编译都不用。实测跑满4K分辨率时，帧率能稳定在15FPS，对工业场景够用了。

说到底，LabVIEW和VisionPro就像火锅配香油，各司其职才能出味儿。别总想着大包大揽，该让专业工具干的活就放手，代码反而更清爽。下次试试把质检结果推送到MES系统，那又是另一个故事了...
