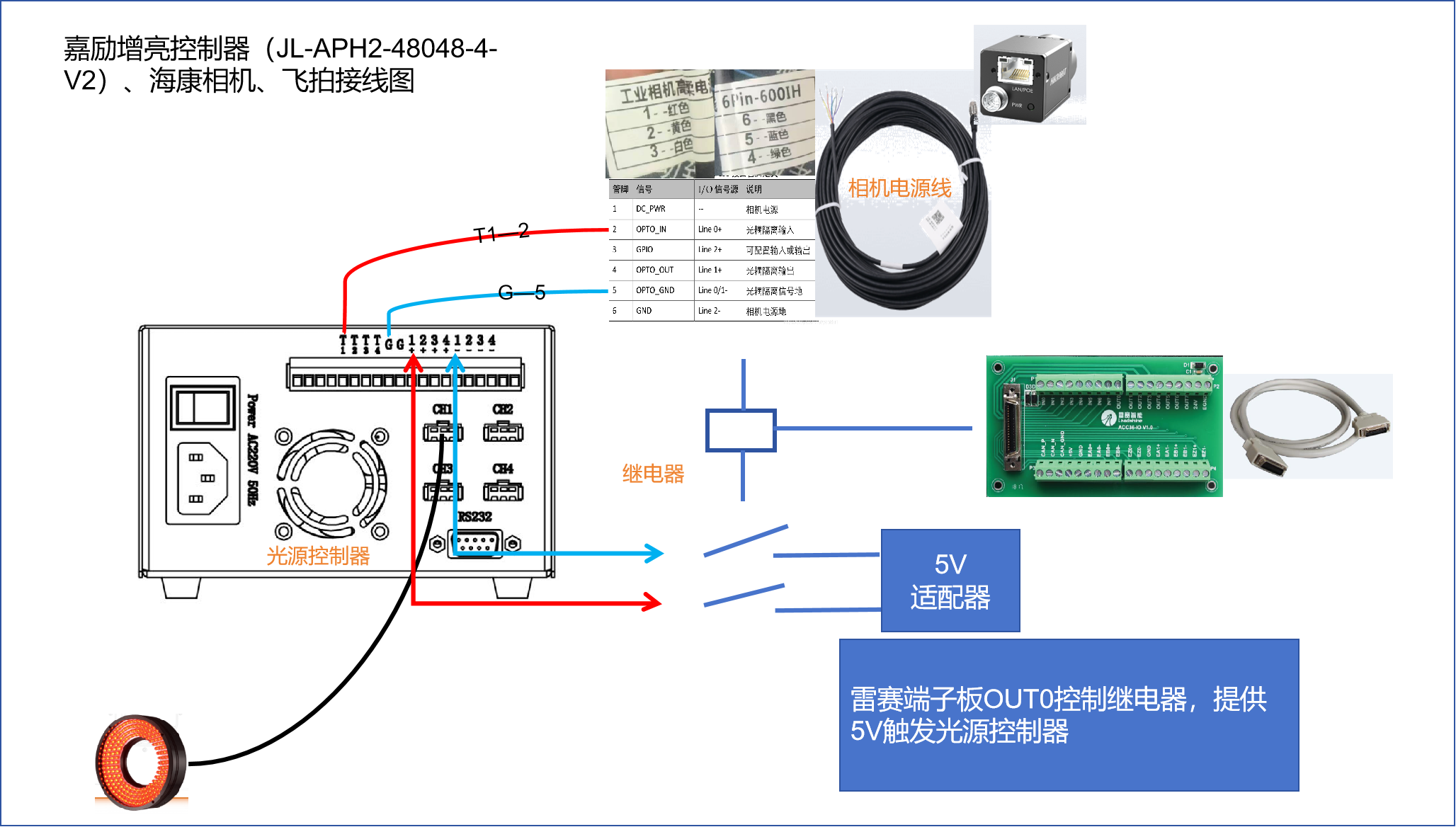

机器视觉飞拍接线图
相机飞拍控制系统采用运动控制板卡-光源控制器-相机三级触发架构。上位机通过运动控制板卡接线端子触发光源控制器，当轴运动到位时立即发送信号；光源控制器通过相机电源线2/5引脚向相机发送触发指令。软件配置需选择LINE0作为触发源，并根据实际应用场景设置上升沿或下降沿触发极性。该系统通过硬件级联触发方式，实现运动位置与图像采集的精确同步控制。
·
