前言：

WT588E02B语音芯片是一款SPI通讯方式的语音芯片、最大的特点便是客户可以自行通过SPI协议，按照规定的数据更换流程发送语音数据，实现客户可以在线更新音频数据，有利于客户产品的升级迭代，保持产品活力。

WT588E语音芯片可以替客户完成更多的功能，推出了数码管扩展。通过将WT588E语音芯片的IO口与数码管相连接，便可以代替客户驱动数码管，实现数码管的显示。而客户仅仅需要4个IO口与WT588E语音芯片通讯，大大节省了客户主控芯片的资源。

下面先介绍一下WT588E语音芯片的基本信息。

芯片基本介绍：

1. 16位DSP语音芯片、32Mhz内部振荡；
2. 工作电压2.0~5.5V；
3. 16bit的PWM/DAC输出、可直接驱动8R 0.5W喇叭；
4. 支持6K~32Khz的WAV文件；
5. 客户可以通过MCU或配套下载器在线更换芯片内部语音内容；
6. 支持模拟SPI通讯；
7. 支持最大4通道16K采样率混音；
8. 支持最高16通道midi播放（8K采样率）；
9. 支持224段地址，有更多需求可以扩展；
10. 具有硬件SPI接口、UART接口、IIC、内置比较器等接口。可以为客户定制各类功能。
11. 芯片内置220k byte的存储（不包含主控程序）。
12. 芯片主控程序和内置存储数据均可擦除再烧写。
13. 芯片上电初始化时间大概为200ms

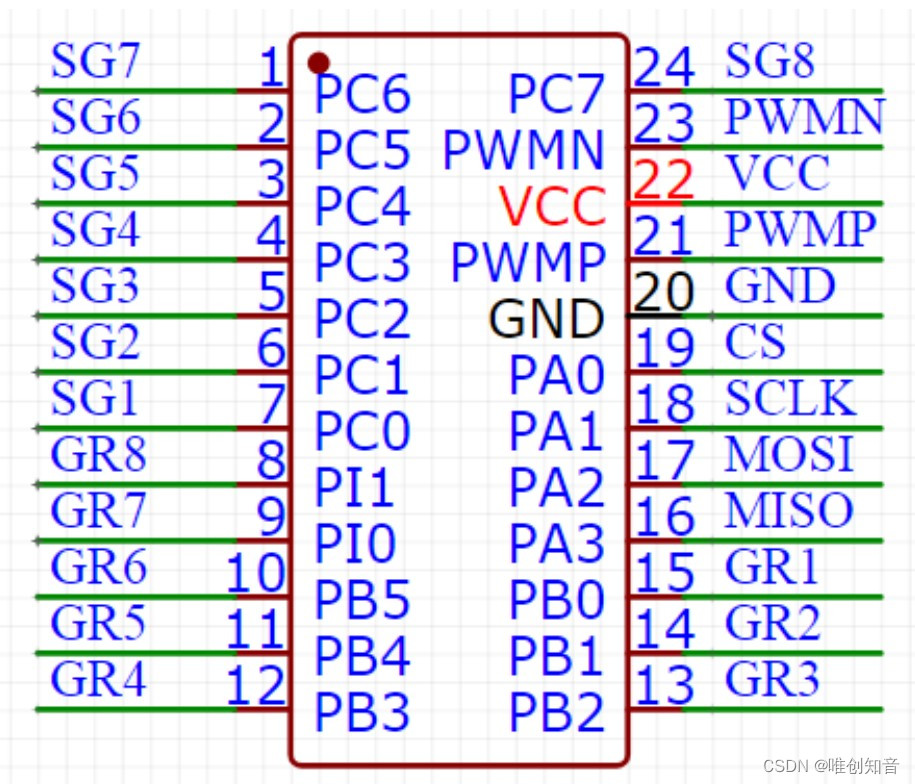

引脚功能图：

管脚	功能
1：SG1~SG8	数码管段码（段选）、按顺序对应a,b,c,d,e,f,g,h
2：GR1~GR8	8位数码管位选、按顺序对应低位到高位
3：PA0	从机SPI的使能脚：CS
4：PA1	从机SPI的时钟线：SCLK
5：PA2	从机SPI的输入脚：MOSI
6：PA3	数据更换时：从机SPI的输出脚：MISO 平常播放使用：busy
7：PWMP，PWMN	喇叭/扬声器接口
8：VCC，GND	电源正负极

通讯协议介绍：

SPI是串行通讯协议，也就是说数据是一位一位的传输的。MISO引脚和MOSI引脚上的数据的MSB位必须与SPSCK的第一个边沿同步，在SPI传输过程中，在同步时钟信号周期开始时（上升沿）数据上线，然后在同步时钟信号的下降沿时，SPI的接收方捕捉位信号，在时钟信号的一个周期结束时（上升沿），下一位数据信号上线，再重复上述过程，先发高位，直到一个字节的8位信号传输结束。由此可以实现控制语音播放、停止、循环等。详细说明可见下面介绍。

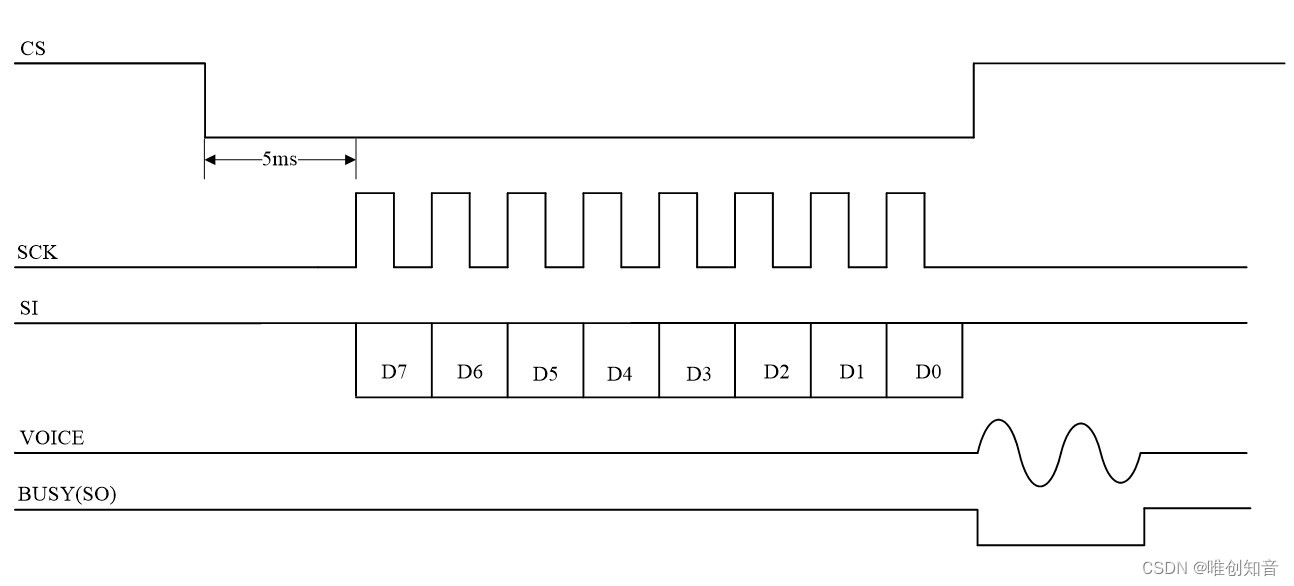

  SPI控制模式由芯片CS、SCK和SI进行控制操作，每发一个字节数据前，CS先拉低4ms至20ms，推荐使用5ms，然后再发送CLK，接收数据高位在先，在时钟的下降接收数据。时钟周期介于160us～2ms之间，推荐周期使用200us。发数据时先发高位，再发低位。数据中的指令根据指令表来发送。

播放指令介绍：

1、播放指令

指令头	参数1
A0	XX

参数1：播放的语音地址需要

例：A0 01

播放01地址

1. 循环指令

指令头	参数1
AF	XX

参数1：00 取消播放

01单曲循环

02播放2次

03 播放3次

以此类推

例：AF 03

循环播放上次播放的地址3遍

1. 连码播放

指令头	参数1	参数2	参数3	......
AF	XX	XX	XX	......

参数：需要连码播放的地址，最多可以连码40段

例：AF 00 01 02

连码播放地址：00 01 02

1. 音量调节

指令头	参数1
AE	XX

参数1：具有64级音量调节（包括静音） 需要调节的音量等级

例：AE 20

调节音量等级为32级

1. 停止指令

指令头

AB

停止芯片播放

数码管指令介绍：

1. 数码管自动地址显示

指令头1	指令头2	指令头3	参数1	参数2	参数3	......	参数N
FF	02	B1	0X	CX	XX	......	XX

参数1：00 数码管更新方式为覆盖，即只会显示这条指令中的数码管，其他数码管为关闭

01 数码管更新方式为替换，只会改变指令中的数码管，其他数码管仍保持原来的显示

参数2：从哪一个数码管开始显示

参数3：从参数2的数码管开始更新

参数N：数码管亮度调节具有0~8档

例：FF 02 B1 01 C1 3F 3F 3F 02

更新数码管 第二、三、四位数码管显示数值0，其他数码管显示不变

1. 数码管固定地址显示

指令头1	指令头2	指令头3	参数1	参数2	参数3	......	参数N
FF	02	B2	0X	CX XX	CX XX	......	XX

参数1：00 数码管更新方式为覆盖，即只会显示这条指令中的数码管，其他数码管为关闭

01 数码管更新方式为替换，只会改变指令中的数码管，其他数码管仍保持原来的显示

参数2：在CX数码管显示XX数据

参数N：数码管亮度调节具有0~8档

例：FF 02 B2 00 C1 3F C3 3F 08

只显示第二、四位数码管，显示数值为0，其他数码管不显示，整体亮度为8档

3、亮度调节

指令头1	指令头2	指令头3	参数1	参数2
FF	02	B3	00	XX

参数2：数码管亮度参数有0~8档

例：FF 02 B3 00 05

全部数码管的亮度调整为等级5

指令头1	指令头2	指令头3	参数1	参数2
FF	02	B3	01	CX XX

参数2：调整第Cx位数码管的亮度为XX

例：FF 02 B3 01 C1 08 C7 07

调整第二位数码管的亮度为8，第八位数码管的亮度为7

4、关闭数码管

指令头1	指令头2	指令头3	参数1
FF	02	B4	00

关闭全部数码管

指令头1	指令头2	指令头3	参数1	参数2
FF	02	B4	01	CX

参数2：关闭的数码管

例：FF 02 B4 01 C2 C3

关闭第三、四位数码管

5、单独控制某一段数码管

指令头1	指令头2	指令头3	参数1	参数2	参数3	......
FF	02	B4	CX	XX	XX	......

参数1：控制的哪一位的数码管

参数2：控制的是哪一段的数码管

参数3：00 关闭该段显示

01 开启该段显示

例: FF 02 B4 C2 00 00

关闭第三位数码管的A段显示

数据更换指令介绍：

1. 更换指令头

指令头1	指令头2	参数1
E0	00	XX

参数1：更换单曲的地址序号

更换单曲的指令

指令头1	指令头2	参数1
E0	00	XX

全部声音的更换序号

1. 查询指令

指令头1	指令头2	指令头2
EE	00	00

发送改指令后芯片会返回数据

回复00或FF：忙

回复01：闲

回复02：空间已满

1. 一包的起始指令

指令头1	指令头2	指令头2
DF	00	00

发送改指令后芯片会返回数据，是对上一包你发送的数据的校验

1. 更换结束指令

指令头1	指令头2	指令头2
DF	00	00

发送改指令后芯片会返回数据，是对上一包你最后发送的数据的校验

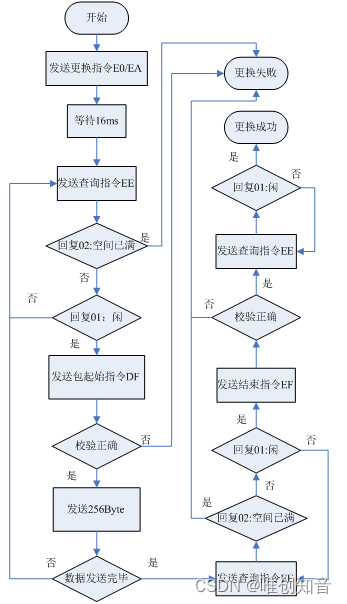

1. 更换流程

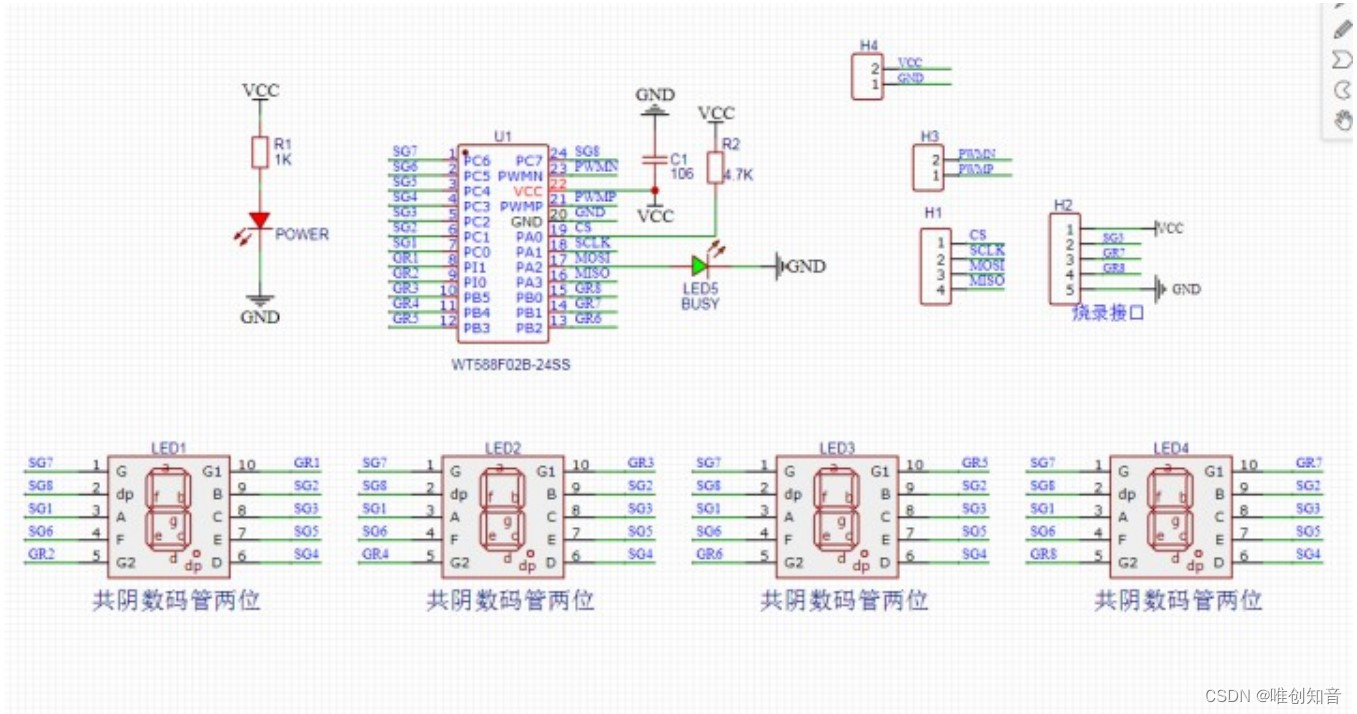

应用原理图：

应用场景介绍：

知道了唯创知音语音芯片的各个指令，也就知道了唯创知音在对于数码管的操作是比较详细的，通过指令，客户可以随意灵活地去控制数码管，细致到单段的控制。

当然除了细致的数码管的控制，还有自行更换语音。

例1：

在智能闹钟行业。客户MCU可以通过发送指令给语音芯片进行数码管的控制，而且可以通过手机App等途径，让客户自行选择铃声，替换掉原来的声音，增加产品活力。

例2：

在游戏行业。通过更换游戏声音，不同的数码管控制，从而能够制出不同的游戏设备。比如利用游戏投篮机，八位数码管既可以分成2个4位数码管，进行投篮PK，又可以将其中1个4位的数码管进行一个倒计时，变成投篮闯关，这个都是可以有客户自行选择创造。这是对统一个游戏类型的规则改造而出来的不同游戏，但是我如果可以游戏声音替换为拳击器，是不是有是一个不一样的产品。

总结：

简而言之，唯创知音的WT588E语音芯片具有在线更新语音内容，又具有自由灵活地8位数码管控制，又只需要占用客户MCU的4个IO口，让客户有更多的资源去处理更多的信息。
