三相潮流，牛顿拉夫逊潮流计算程序 %适用网络：任意拓扑结构的电网系统 %计算方法：牛顿拉夫逊/前推回代法 %适用场景：电网三相不对称或单相DG并网 %版本：可提供matlab版和python版，可根据需求改进 %************************************************

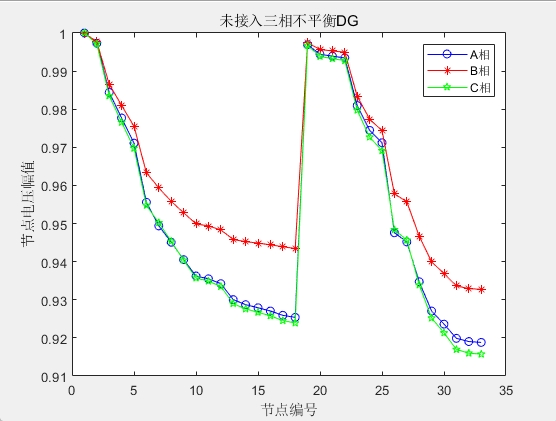

在电力系统领域，三相潮流分析是一项至关重要的任务，它对于理解电网中功率的流动、电压的分布等情况有着不可替代的作用。今天咱就来唠唠基于牛顿拉夫逊法的三相潮流计算程序。

牛顿拉夫逊法在三相潮流计算中的原理

牛顿拉夫逊法本质上是一种迭代求解非线性方程组的方法。在三相潮流计算里，电网中的节点电压和功率之间呈现非线性关系，这就需要借助牛顿拉夫逊法来逐步逼近真实解。

我们知道，在电力系统潮流计算中，节点功率方程可以表示为：

\[Pi = Vi\sum{j=1}^{n}Vj(G{ij}\cos\theta{ij} + B{ij}\sin\theta{ij})\]

\[Qi = Vi\sum{j=1}^{n}Vj(G{ij}\sin\theta{ij} - B{ij}\cos\theta{ij})\]

这里\(Pi\)和\(Qi\)分别是节点\(i\)的有功和无功功率，\(Vi\)和\(Vj\)是节点电压，\(G{ij}\)和\(B{ij}\)是节点导纳矩阵元素，\(\theta_{ij}\)是电压相角差。牛顿拉夫逊法就是通过不断迭代，修正电压幅值和相角，使得功率方程满足精度要求。

Matlab 版本实现

% 初始化参数
% 假设已经有节点导纳矩阵 Ybus，节点类型（PQ、PV、平衡节点），初始电压幅值 V0 和相角 theta0
n = size(Ybus, 1); % 节点数量
V = V0;
theta = theta0;
tol = 1e-6; % 收敛容差
max_iter = 100; % 最大迭代次数

for iter = 1:max_iter
    % 计算功率
    P = zeros(n, 1);
    Q = zeros(n, 1);
    for i = 1:n
        for j = 1:n
            P(i) = P(i) + V(i)*V(j)*(real(Ybus(i,j))*cos(theta(i)-theta(j)) + imag(Ybus(i,j))*sin(theta(i)-theta(j)));
            Q(i) = Q(i) + V(i)*V(j)*(real(Ybus(i,j))*sin(theta(i)-theta(j)) - imag(Ybus(i,j))*cos(theta(i)-theta(j)));
        end
    end

    % 计算雅克比矩阵
    J = zeros(2*n, 2*n);
    for i = 1:n
        for j = 1:n
            if i == j
                % 雅克比矩阵对角元素计算
            else
                % 雅克比矩阵非对角元素计算
            end
        end
    end

    % 计算功率偏差
    dP = P - P_specified;
    dQ = Q - Q_specified;
    dX = [dP; dQ];

    % 求解修正量
    dx = J \ dX;

    % 更新电压幅值和相角
    dV = dx(1:n);
    dtheta = dx(n+1:end);
    V = V + dV;
    theta = theta + dtheta;

    % 判断是否收敛
    if norm(dX) < tol
        disp(['收敛于第 ', num2str(iter),'次迭代']);
        break;
    end
end

在这段 Matlab 代码里，首先初始化了电网的一些基本参数，包括节点导纳矩阵、节点数量、初始电压幅值和相角等。然后进入迭代过程，每次迭代计算节点功率、雅克比矩阵、功率偏差，求解修正量并更新电压幅值和相角，直到满足收敛条件。

Python 版本实现

import numpy as np


def newton_raphson(Ybus, P_specified, Q_specified, V0, theta0, tol=1e-6, max_iter=100):
    n = Ybus.shape[0]
    V = V0.copy()
    theta = theta0.copy()

    for iter in range(max_iter):
        P = np.zeros(n)
        Q = np.zeros(n)
        for i in range(n):
            for j in range(n):
                P[i] += V[i] * V[j] * (np.real(Ybus[i, j]) * np.cos(theta[i] - theta[j]) + np.imag(Ybus[i, j]) * np.sin(theta[i] - theta[j]))
                Q[i] += V[i] * V[j] * (np.real(Ybus[i, j]) * np.sin(theta[i] - theta[j]) - np.imag(Ybus[i, j]) * np.cos(theta[i] - theta[j]))

        J = np.zeros((2 * n, 2 * n))
        for i in range(n):
            for j in range(n):
                if i == j:
                    # 雅克比矩阵对角元素计算
                else:
                    # 雅克比矩阵非对角元素计算

        dP = P - P_specified
        dQ = Q - Q_specified
        dX = np.concatenate((dP, dQ))

        dx = np.linalg.solve(J, dX)

        dV = dx[:n]
        dtheta = dx[n:]
        V = V + dV
        theta = theta + dtheta

        if np.linalg.norm(dX) < tol:
            print(f'收敛于第 {iter + 1} 次迭代')
            break

    return V, theta

Python 版本的代码逻辑和 Matlab 类似，利用 Numpy 库进行矩阵运算。定义了一个函数 newton_raphson，传入电网参数和初始条件，通过迭代实现牛顿拉夫逊法的三相潮流计算。

这种计算程序适用范围相当广泛，任意拓扑结构的电网系统都不在话下，无论是电网三相不对称的复杂情况，还是单相 DG 并网的特定场景，都能有效应对。而且，根据不同需求，代码也具备进一步改进的灵活性，为电力系统的研究和实际应用提供了有力工具。

希望通过这篇博文，大家对三相潮流的牛顿拉夫逊潮流计算程序有更深入的理解和认识。后续咱们还可以进一步探讨如何优化这些代码，提升计算效率等问题。
