问题1

芯片引脚space较小，通常不能满足走线宽度要求（如电源线、阻抗匹配等），尤其是射频走线。同理，在铺铜的过程中，芯片的引脚可能由于space规则，无法完成铺铜要求。如走线space是15mil，但芯片引脚space是10mil。

解决方案1

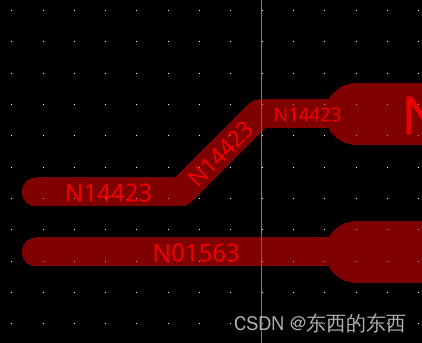

设置区域规则解决，如下图

左边region设置了9.8mil space，右边是24mil space。

问题2

上面的问题能解决几乎所有的规则设置问题，但是有一例外，即：

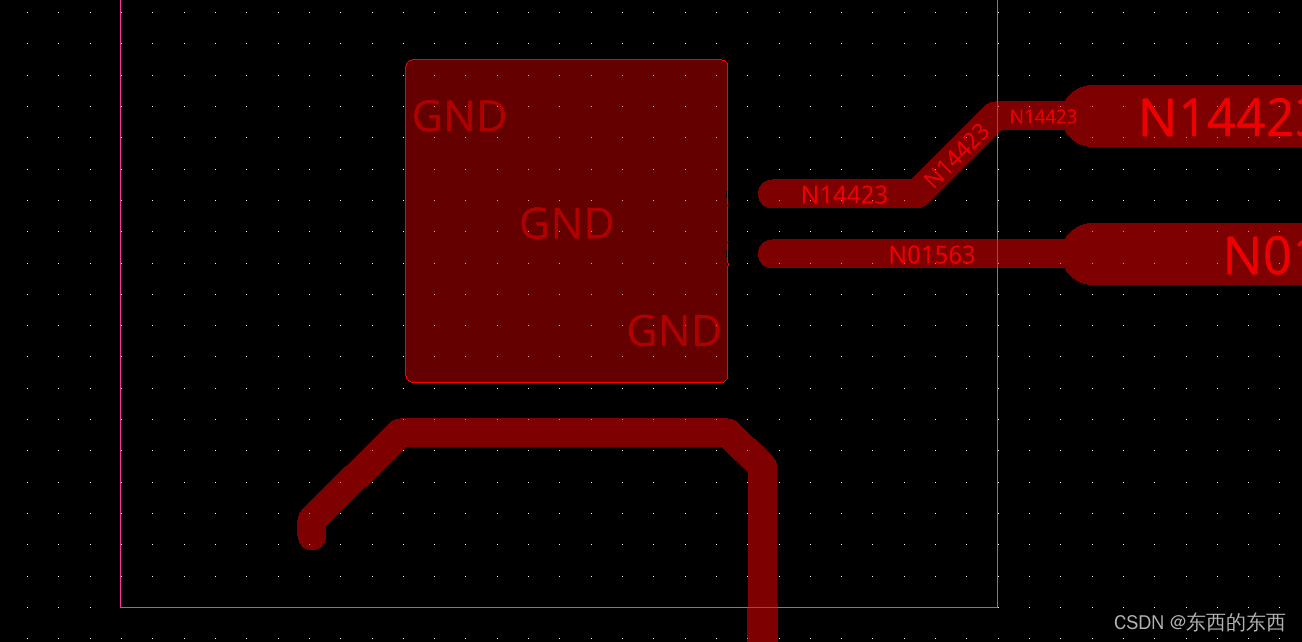

铺铜的时候，在region内，铜皮shape与带有net的Cline无法实现region的space规则。而无net的Cline能走出region的space规则。如下图所以。

粉红框为region，space规则为9.8mil；
右边两Cline在region外space规则是24mil，region内设置了9.8mi
下边的Cline则是无net。
问题点：region内，右边的Cline与GND铜皮仍然是24mil space，而下方无net Cline与GND铜皮是9.8mil。

解决方案2

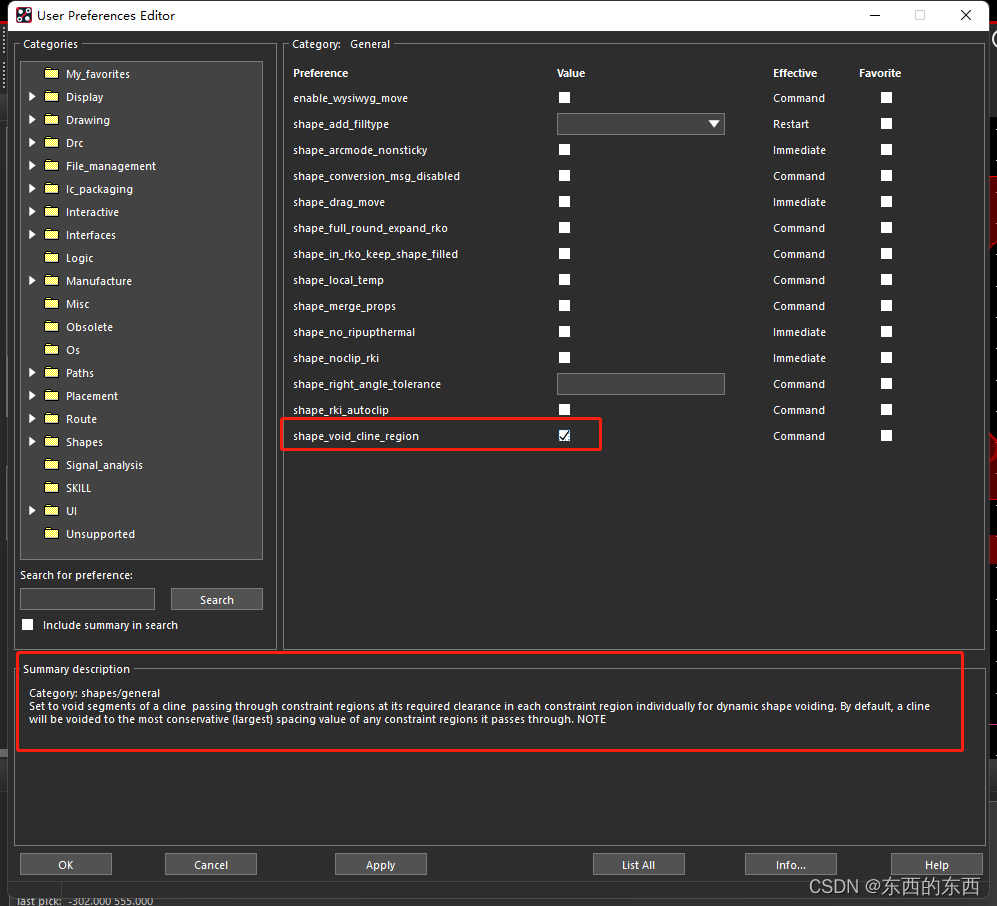

解决方案如下图

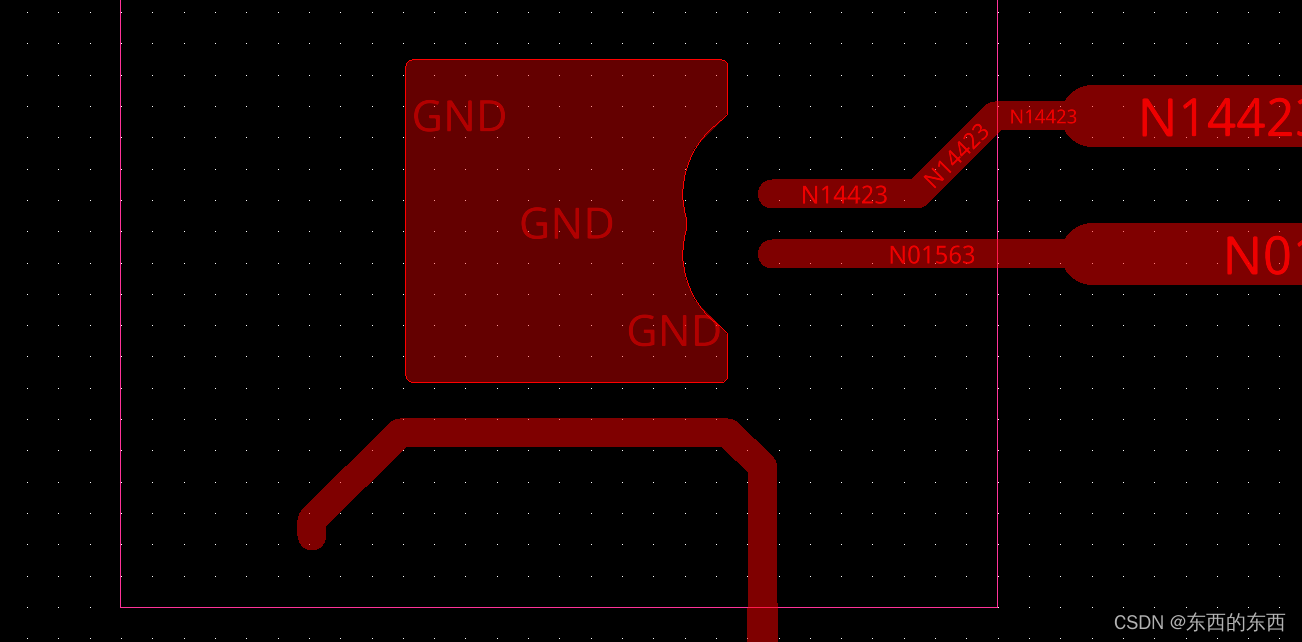

效果如下

成功解决问题，撒花。
note：目测是全网首发，找了两天网页，均无此问题2解决方案的描述。
