🎯 机器视觉光源怎么选？6类核心光源特点+场景适配，避免“拍不清”坑

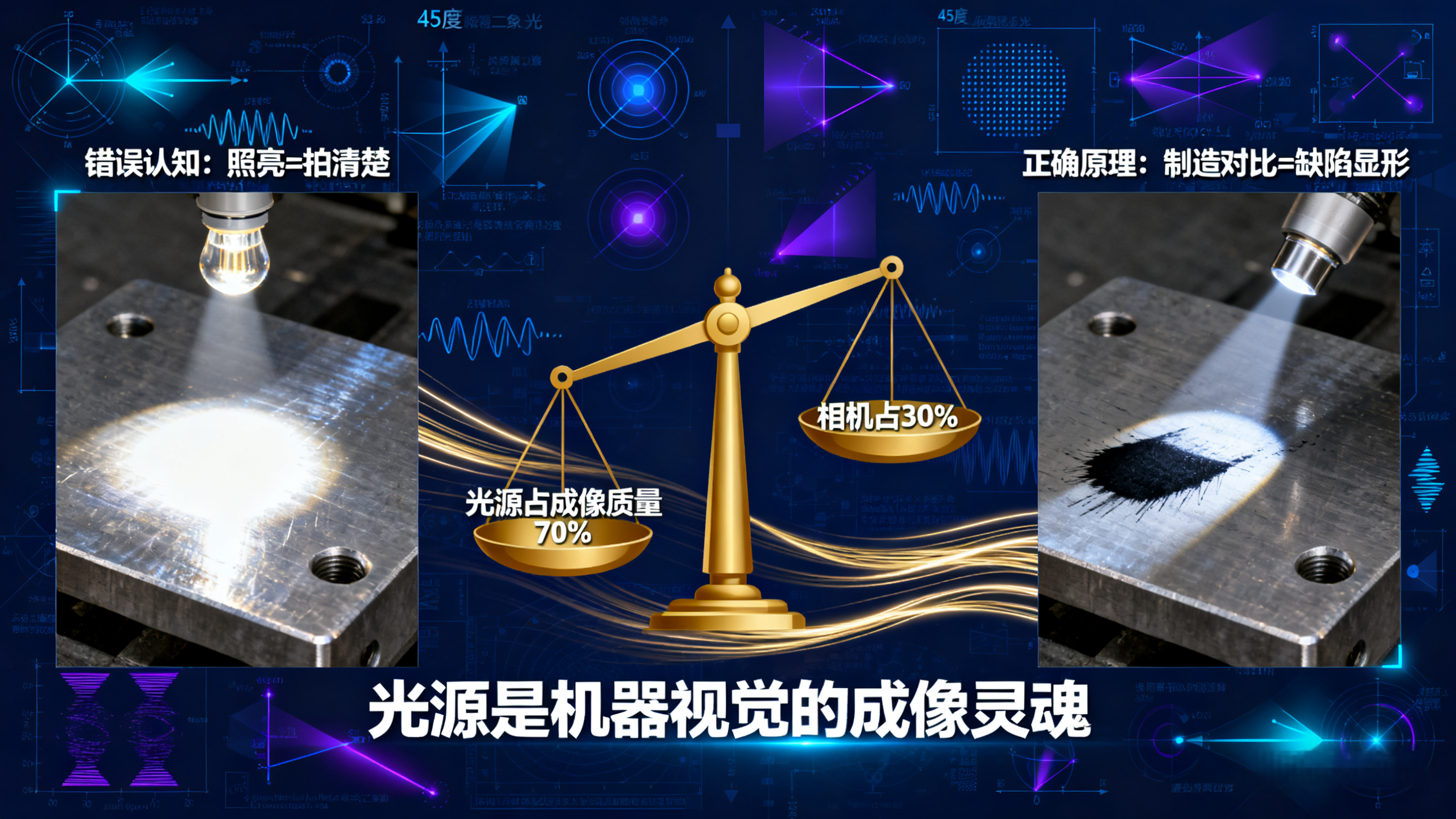

在机器视觉项目里，很多人会陷入“重相机、轻光源”的误区——花几万买高像素相机，却用几十块的普通灯当光源，结果缺陷拍不清、检测漏判率飙升。其实，光源才是机器视觉的“成像灵魂”：金属划痕靠光源打出阴影才能显形，透明玻璃杂质靠光源形成明暗对比才能识别，哪怕相机再高端，光源选错了，也只能“拍了个寂寞”。今天我们拆解工业场景中最常用的6类光源，讲清它们的特点、适用场景和避坑点，帮你快速选对“让缺陷显形”的光源。

🎯一、先搞懂：机器视觉光源的核心作用——不是“照亮”，是“造对比”

很多人以为光源的作用是“把产品照亮”，其实不对。工业视觉中，光源的核心是制造“缺陷与背景的差异”：

• 让划痕、凹陷等缺陷“变明显”（比如用斜射光给划痕打阴影，和光滑表面形成对比）；
• 消除反光、环境光等干扰（比如用漫反射光避免金属表面反光掩盖缺陷）；
• 突出细微特征（比如用同轴光让半导体晶圆的微米级针孔清晰成像）。
  简单说：好的光源能让缺陷“主动跳出来”，差的光源会让缺陷“藏起来”。

🎯二、6类核心光源：特点+场景+案例，直接套用

工业中90%的场景，都能在这6类光源里找到适配方案，我们按“适用场景优先级”拆解：

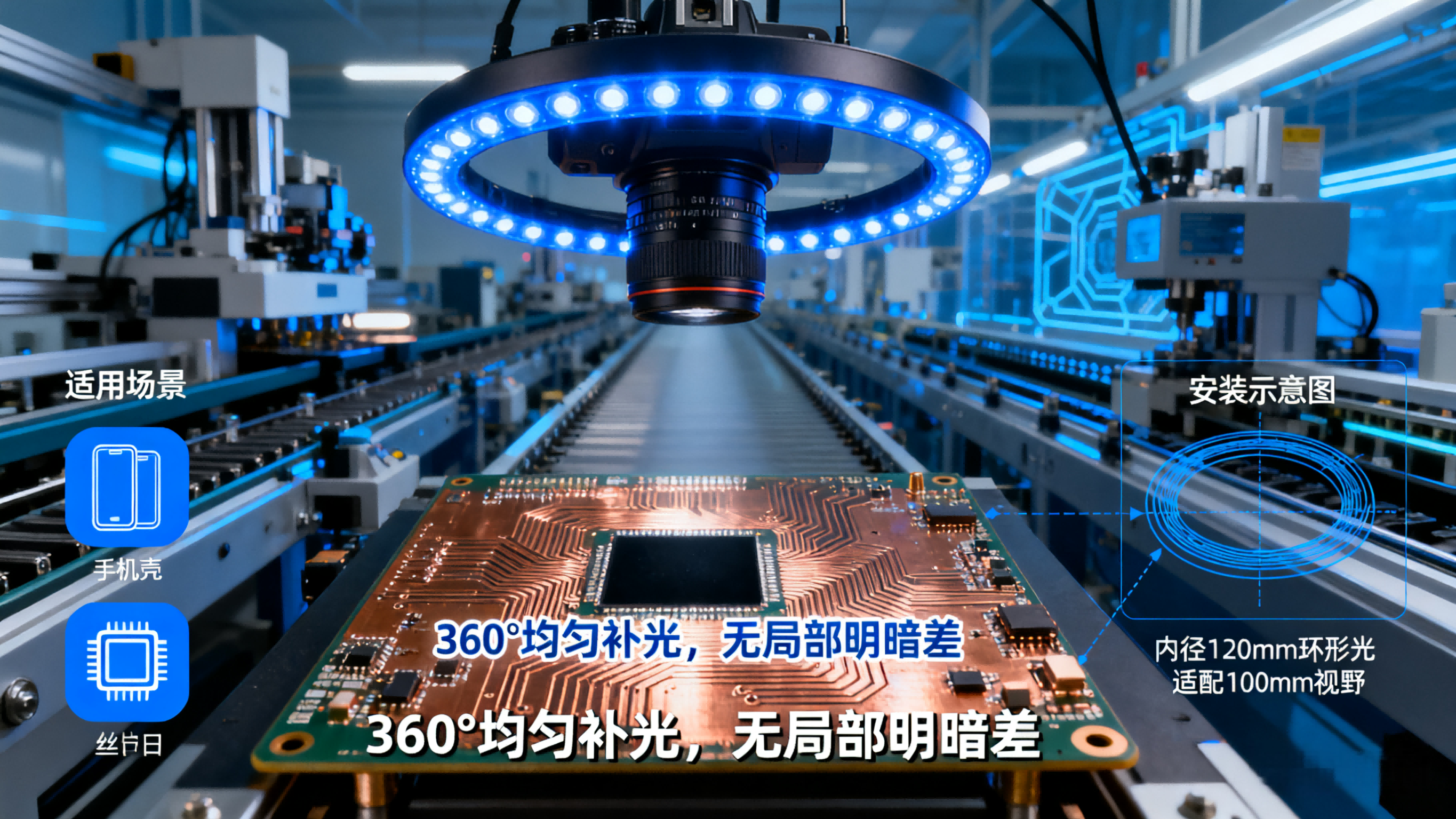

1. 环形光源：360°均匀补光，平面物体首选

• 核心特点：灯珠呈环形排列，从目标周围360°发光，光线均匀覆盖平面，无局部明暗差；
• 工作逻辑：通过调节环形内径和发光角度（通常15°-60°），让光线垂直或轻微倾斜照射目标，避免边缘阴影；
• 适用场景：平面类产品的表面缺陷检测，尤其适合“需要无反光、均匀成像”的场景：
  • 电子制造：PCB板线路短路/断路、手机外壳划痕、芯片丝印模糊；
  • 汽车零部件：仪表盘按键外观、塑料卡扣表面杂质；
• 实战案例：检测PCB板线路是否断路——环形光源垂直照射PCB表面，线路（铜材质）反光均匀，断路处（无铜）呈暗区，相机清晰捕捉暗区位置，误判率＜0.1%；
• 优点：均匀性好、安装方便（可直接套在镜头上）；
• 注意事项：不适合曲面产品（如圆柱状零件），会导致曲面边缘反光过强。

2. 条形光源：斜射打阴影，突出凹凸缺陷

• 核心特点：灯珠呈长条状排列，可单条或多条组合使用，主打“斜射发光”，能给凹凸缺陷（如划痕、凹陷）打出明显阴影；
• 工作逻辑：将条形光源倾斜45°-60°对准目标表面，凸起或凹陷处会阻挡光线形成阴影，光滑表面则光线反射均匀，阴影就是缺陷的“标记”；
• 适用场景：需要突出“凹凸特征”的缺陷检测，尤其适合金属、塑料等有一定反光的材质：
  • 金属加工：不锈钢板划痕、铝合金冲压件凹陷、轴承滚道毛刺；
  • 新能源：电池极片边缘褶皱、金属外壳磕碰痕迹；

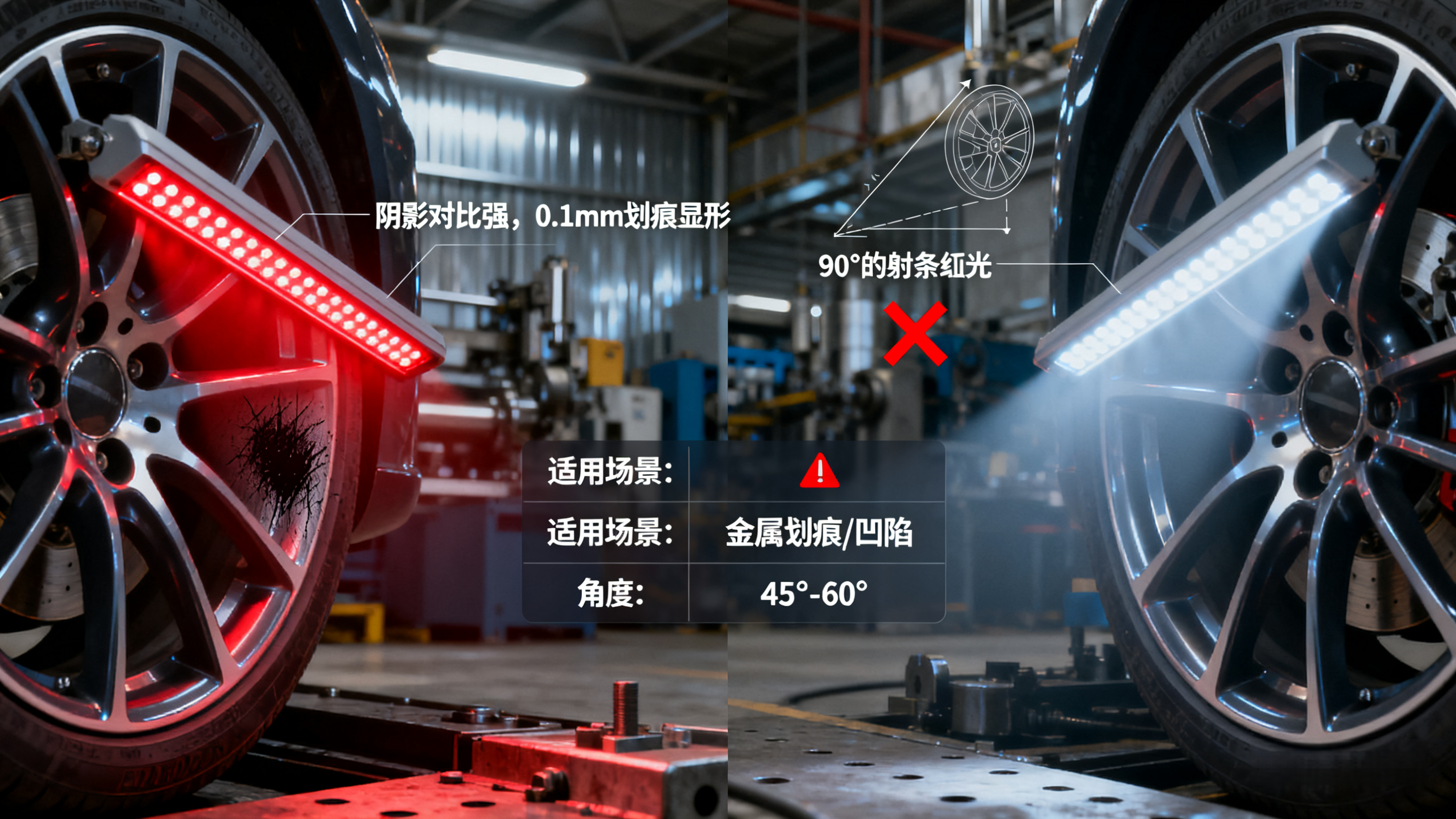

• 实战案例：检测汽车轮毂表面划痕——条形光源45°斜射轮毂，划痕处形成深色阴影，正常光滑区域反光亮，阴影与亮区对比强烈，哪怕0.1mm的细划痕也能识别；
• 优点：阴影对比强、缺陷显形效果好；
• 注意事项：需调整倾斜角度（角度太小阴影弱，太大反光强），建议搭配遮光板减少环境光干扰。

3. 背光光源：穿透透明件，凸显轮廓/杂质

• 核心特点：从目标“背面”发光，光线穿透目标后成像，主打“透视效果”——透明/半透明物体的杂质、孔洞、轮廓会阻挡光线，在图像中呈现暗区；
• 工作逻辑：将背光光源放在产品后方，相机在前方拍摄，光线穿过产品时，杂质/孔洞会“挡住光”，形成“亮背景+暗缺陷”的对比；
• 适用场景：透明/半透明产品的缺陷检测，或需要精准捕捉轮廓的场景：
  • 包装行业：塑料薄膜破洞、玻璃瓶盖杂质、食品包装袋漏封；
  • 电子行业：玻璃盖板内部气泡、透明连接器针脚位置（看轮廓是否偏移）；

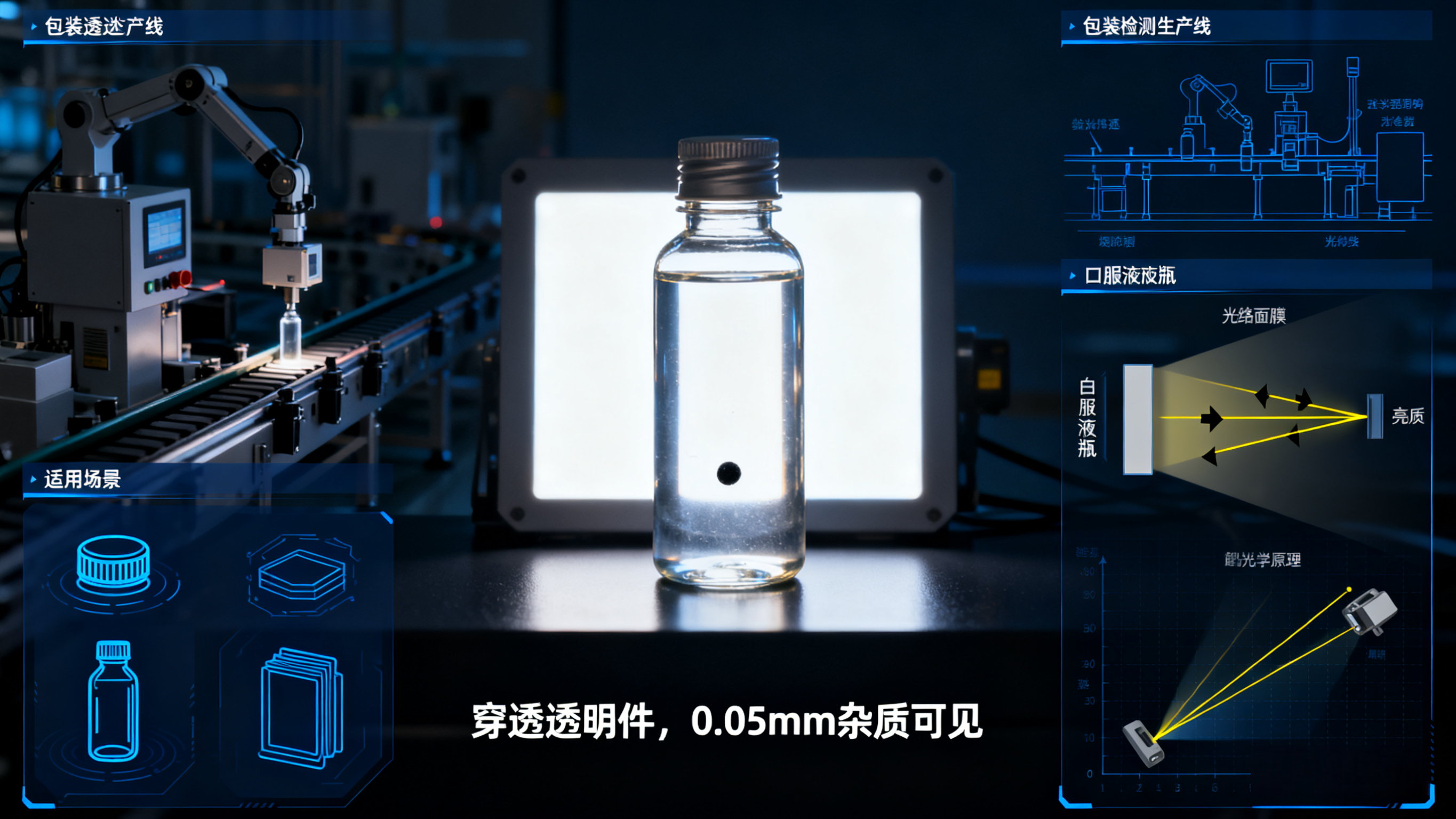

• 实战案例：检测口服液瓶内杂质——背光光源从瓶后照射，瓶身透明（光线穿透呈亮区），杂质（如纤维、黑点）阻挡光线呈暗点，相机轻松定位暗点，哪怕0.05mm的小杂质也不会漏；
• 优点：杂质/轮廓对比极强、算法处理简单（只需找暗区）；
• 注意事项：不适合不透明产品（光线穿不透，拍出来全是暗的），且需确保光源与产品平行（避免光线偏移导致明暗不均）。

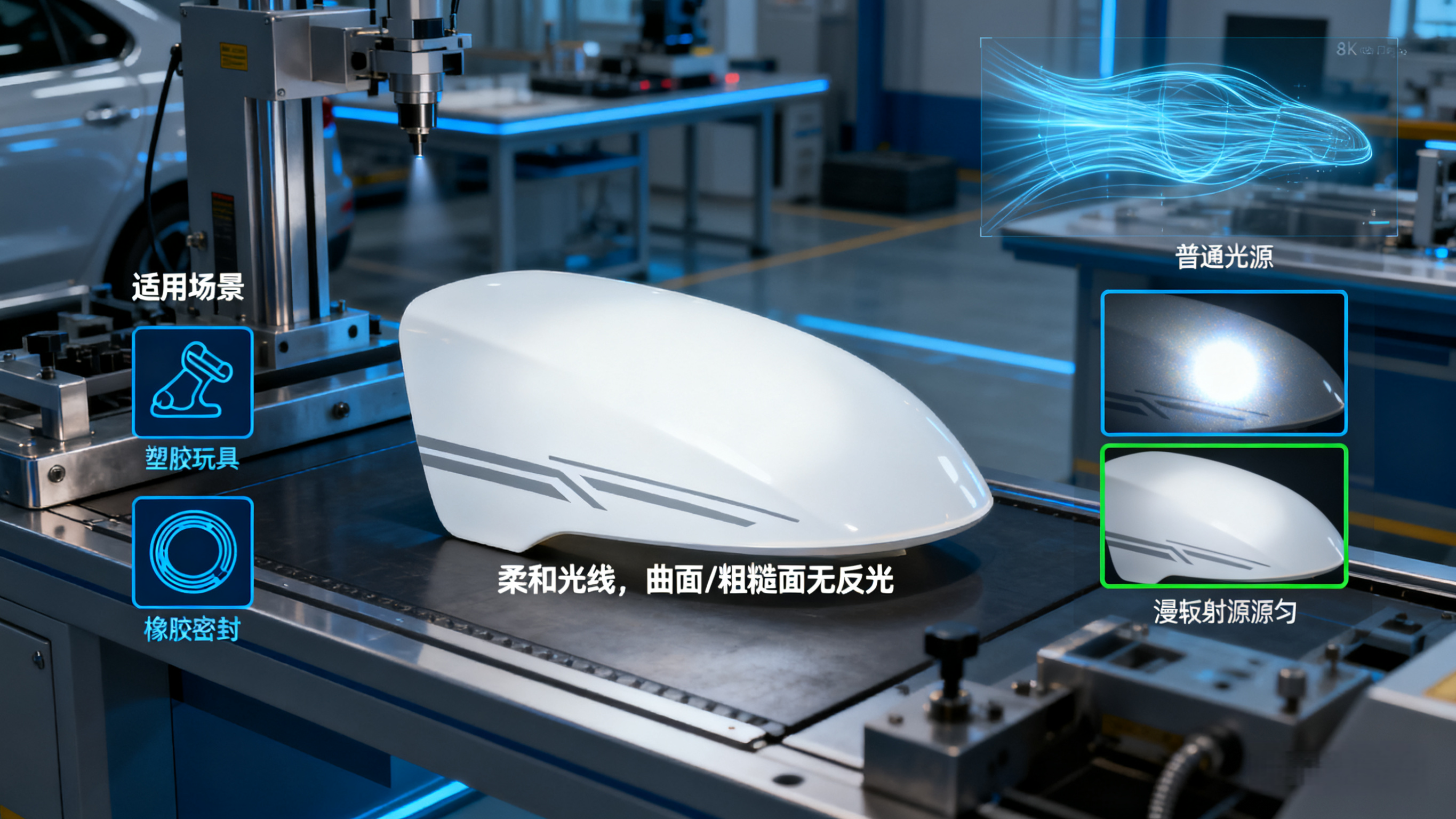

4. 漫反射面光源：消除反光，适配曲面/粗糙表面

• 核心特点：通过漫反射板（如乳白色亚克力）发光，光线柔和无方向性，能“均匀包裹”目标，尤其适合曲面、粗糙表面，避免局部反光；
• 工作逻辑：光源先照射漫反射板，光线在板内散射后形成“均匀柔光”，再照射目标，曲面/粗糙表面的每个位置都能接收均匀光线，无强光点；
• 适用场景：曲面、粗糙表面的缺陷检测，或对反光敏感的场景：
  • 汽车行业：汽车灯罩（曲面）划痕、保险杠（粗糙表面）杂质；
  • 日用品行业：塑料水杯（曲面）凹陷、橡胶密封圈表面裂纹；
• 实战案例：检测塑胶玩具表面色差——漫反射面光源照射玩具（曲面+粗糙表面），光线柔和无反光，色差区域的灰度差异清晰呈现，不会因反光导致色差误判；
• 优点：光线柔和、无反光干扰；
• 注意事项：亮度相对较低，不适合需要强对比的细小组件（如半导体芯片）。

5. 同轴光源：抑制反光，凸显平面细微缺陷

• 核心特点：光线与相机镜头“同轴”（即光线方向和拍摄方向一致），通过半透半反镜让光线垂直照射目标，适合平面反光材质的细微缺陷；
• 工作逻辑：光源发出的光经半透半反镜反射后，垂直打在目标表面，平面区域的光线沿原路径反射回相机（呈亮区），细微缺陷（如划痕、针孔）会让光线散射（呈暗区），形成“亮背景+暗缺陷”；
• 适用场景：高反光平面的细微缺陷检测，尤其适合精密零件：
  • 半导体行业：晶圆表面针孔、芯片封装体划痕；
  • 电子行业：手机钢化膜表面指纹印（需清洁检测）、金属铭牌刻字模糊；

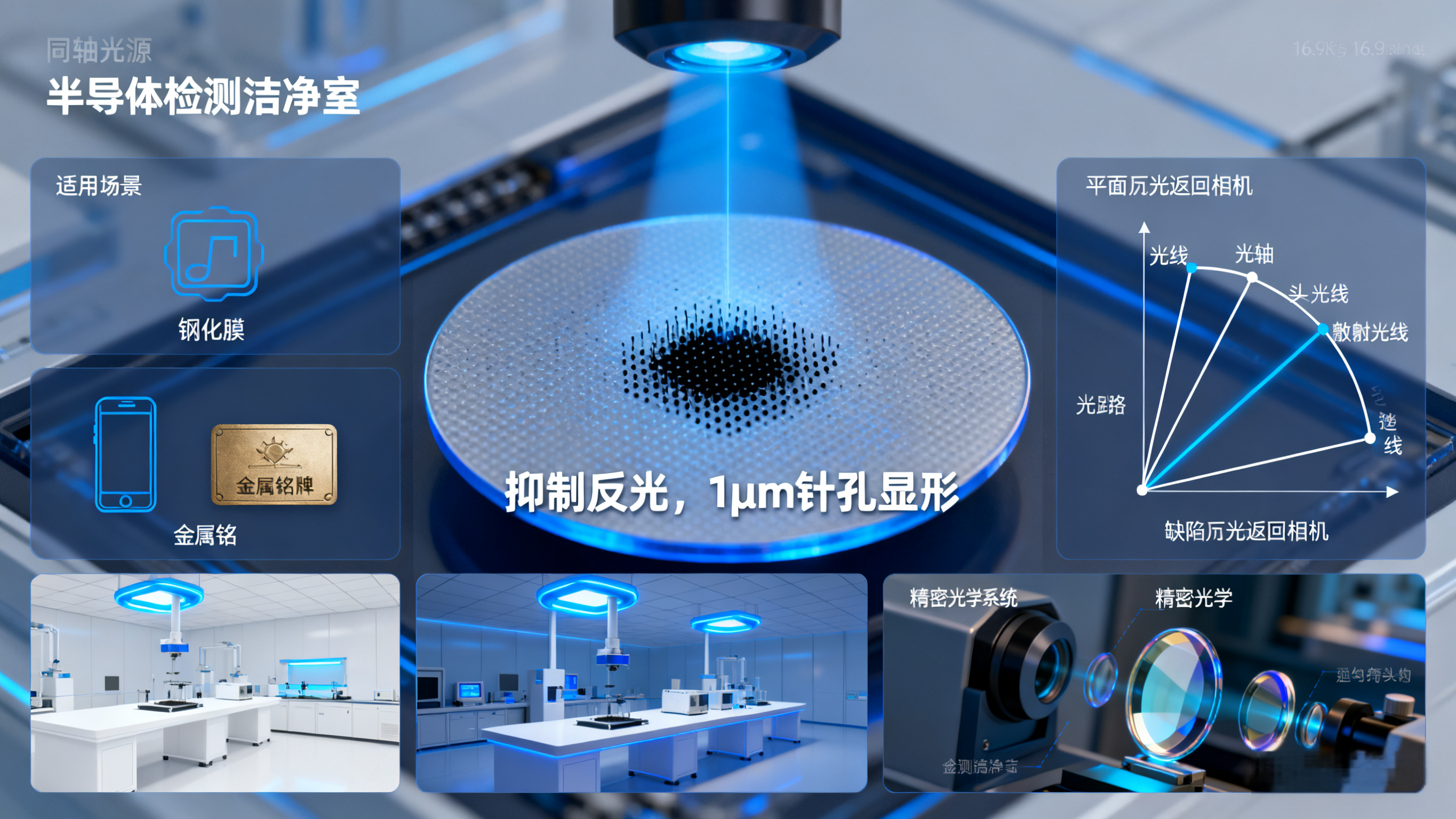

• 实战案例：检测半导体晶圆的1μm针孔——同轴光源垂直照射晶圆（高反光平面），晶圆表面反光亮，针孔处光线散射呈暗点，相机精准捕捉暗点，检测精度达0.5μm；
• 优点：反光抑制好、细微缺陷显形率高；
• 注意事项：仅适合平面产品，曲面产品会导致光线反射不均，且成本比环形光源高30%左右。

6. 点光源：聚焦局部，适配小范围检测

• 核心特点：光线集中在小范围（光斑直径通常1-10mm），亮度高，主打“局部精准补光”；
• 工作逻辑：通过透镜将光线聚焦成小点，照射目标的局部区域，突出小范围的缺陷特征；
• 适用场景：小尺寸零件或局部细节检测：
  • 精密制造：螺丝头部十字槽缺陷、连接器针脚变形；
  • 医疗器械：注射器针头毛刺、微型传感器表面杂质；

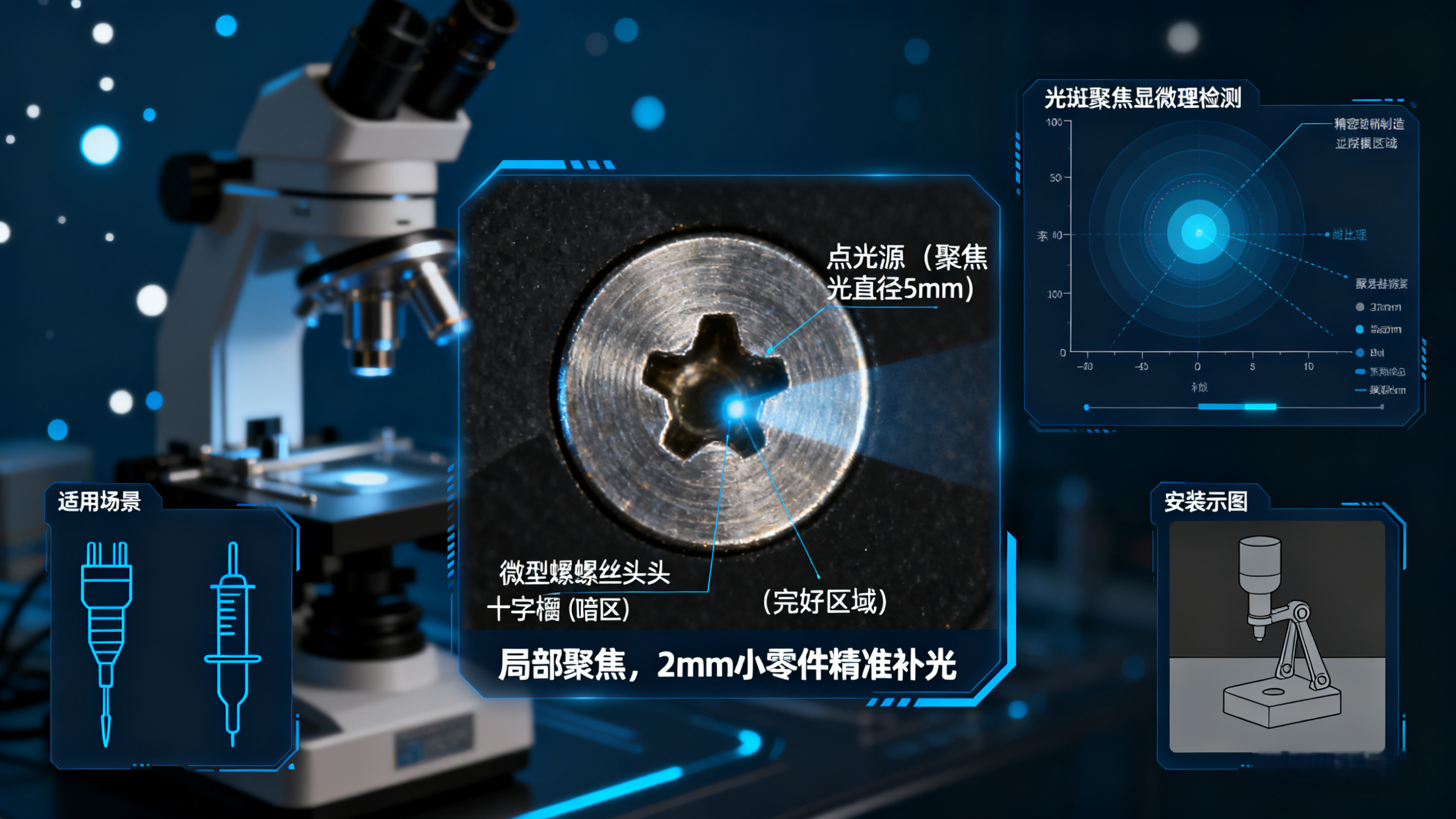

• 实战案例：检测微型螺丝头部的十字槽是否残缺——点光源聚焦在螺丝头部（直径2mm），十字槽完好区域反光均匀，残缺处呈暗区，清晰判断是否合格；
• 优点：聚焦性好、局部亮度高；
• 注意事项：照射范围小，不适合大面积产品，需搭配调节支架精准对准检测区域。

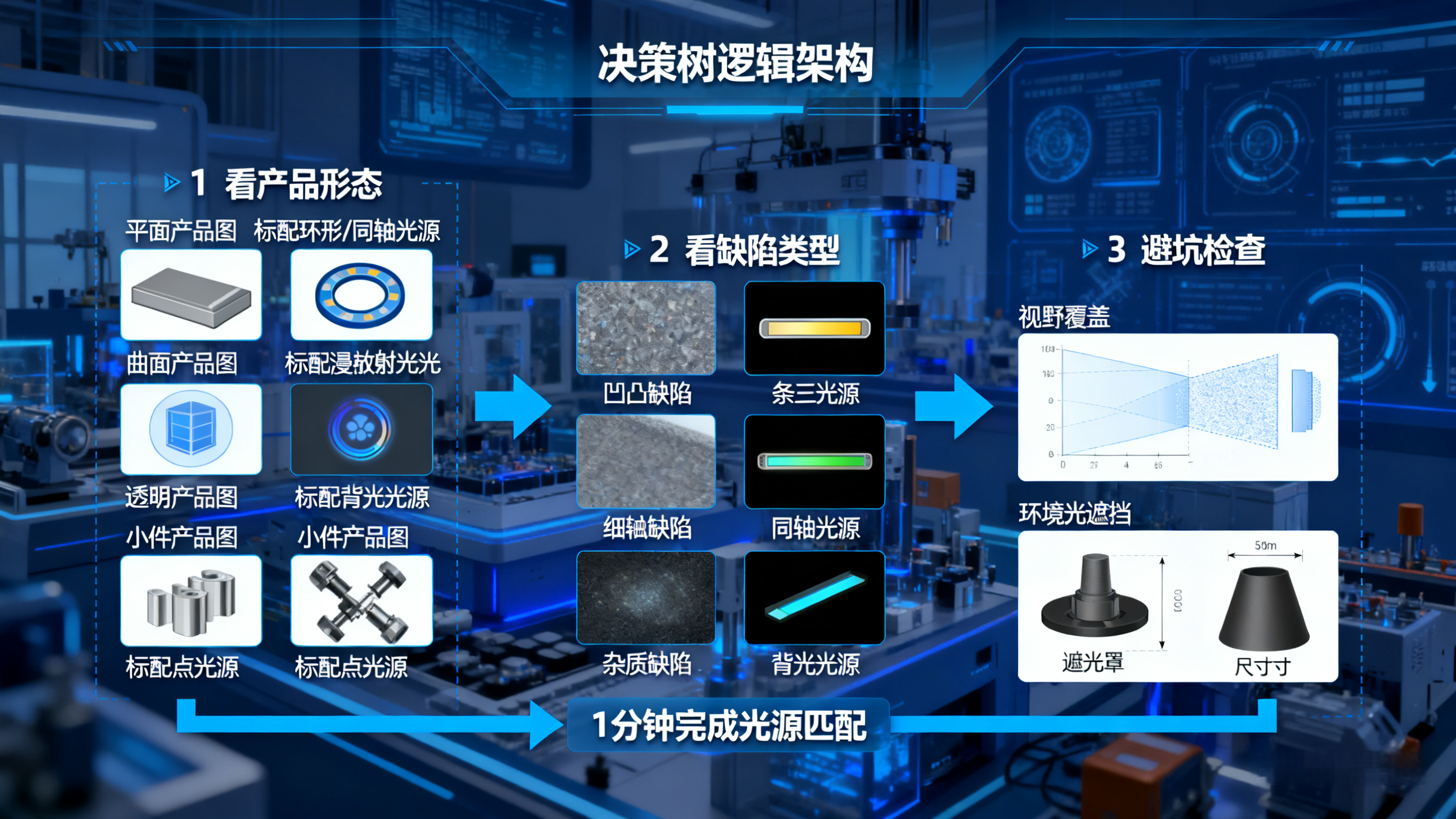

🎯三、快速选型：3步找到适配光源（不用记原理，直接套）

第一步：看“产品形态”定方向

• 平面产品（PCB、手机壳）：优先环形光源、同轴光源；
• 曲面/粗糙产品（灯罩、保险杠）：优先漫反射面光源；
• 透明/半透明产品（玻璃、薄膜）：优先背光光源；
• 小尺寸零件（螺丝、针头）：优先点光源。

第二步：看“缺陷类型”定光源角度

• 凹凸缺陷（划痕、凹陷）：选斜射光（条形光源，45°-60°倾斜）；
• 平面细微缺陷（针孔、丝印模糊）：选垂直光（环形、同轴光源）；
• 轮廓/杂质（透明件孔洞）：选背光（穿透光）。

第三步：避坑！3个最易犯的错误

1. 误区1：“越亮越好”
   亮度太高会导致目标过曝（全白一片，缺陷消失），比如用强光照射玻璃，玻璃反光过强，杂质被掩盖；正确做法：根据相机曝光时间调节亮度，以“缺陷清晰、背景不曝”为标准。
2. 误区2：忽略“环境光干扰”
   车间的日光灯、窗户强光会影响光源效果，比如条形光源斜射金属时，窗外强光会抵消阴影；正确做法：在检测区域加遮光罩，或选用抗环境光的光源（如高对比度条形光源）。
3. 误区3：没匹配“相机视野”
   环形光源内径太小，无法覆盖相机视野（边缘暗、中心亮）；正确做法：光源照射范围需比相机视野大10%-20%（如视野100mm×80mm，选内径120mm的环形光源）。

🎯四、光源选型对比表：1眼看清适配性

光源类型	核心优势	适配产品形态	适配缺陷类型	成本水平
环形光源	360°均匀，无局部明暗	平面产品	线路、划痕、丝印模糊	中低
条形光源	斜射打阴影，对比强	平面/轻微曲面金属	划痕、凹陷、毛刺	低
背光光源	穿透透明件，显轮廓/杂质	透明/半透明产品	孔洞、杂质、轮廓偏移	中低
漫反射面光源	柔和无反光	曲面/粗糙产品	色差、表面杂质	中
同轴光源	抑制反光，显细微缺陷	高反光平面产品	针孔、精密划痕	中高
点光源	聚焦局部，亮度高	小尺寸零件	针脚变形、小范围毛刺	低

🎯五、总结口诀+互动答疑

选型口诀

平面均匀环形找，凹凸缺陷条形好；
透明杂质背光照，曲面柔和漫反射；
精密反光同轴上，小件点光准又亮。

你在项目中遇到过“光源选不对”的问题吗？比如“金属划痕拍不清”“玻璃杂质看不见”，欢迎留言你的行业、产品形态和缺陷类型，帮你推荐最适配的光源方案～
