住友SZ-VE-S或VE-A数据采集
住友注塑机数据采集及联网
·
一、住友注塑机数据采集困难
住友注塑机在机台数据采集及联网领域，目前比较困难，其独有的授权协议EM63,EM77,EM83，使其对接起来，比较麻烦。本人经过几年的时间摸索和与厂商多次沟通，终于解决这一难题。
二、数据采集方案设计
1. 技术架构
- 南向采集：通过RJ45网口实现对机台的数据采集及联网。数据实时，准确无误。
- 北向协议对接：实现对MQTT,OPC UA,MODBUS协议与MES端数据对接。
- MES应用层：开发可视化看板，支持工艺参数动态调整与异常预警
2. 关键数据采集点
| 运行模式 | 手动/自动/维护模式切换
| 机台状态 |生产、待机 | 故障代码、故障信息
| 生产过程数据 | 周期时间、产量统计、注射时间、出料时间、保压位置、主射最大压力
| 工艺成型数据 | 注射、保压、储料、锁模、开模、送退、座台、顶针、冷却 时间
三、数据可视化示例
1. 实时数据监控、机台模式、机台状态

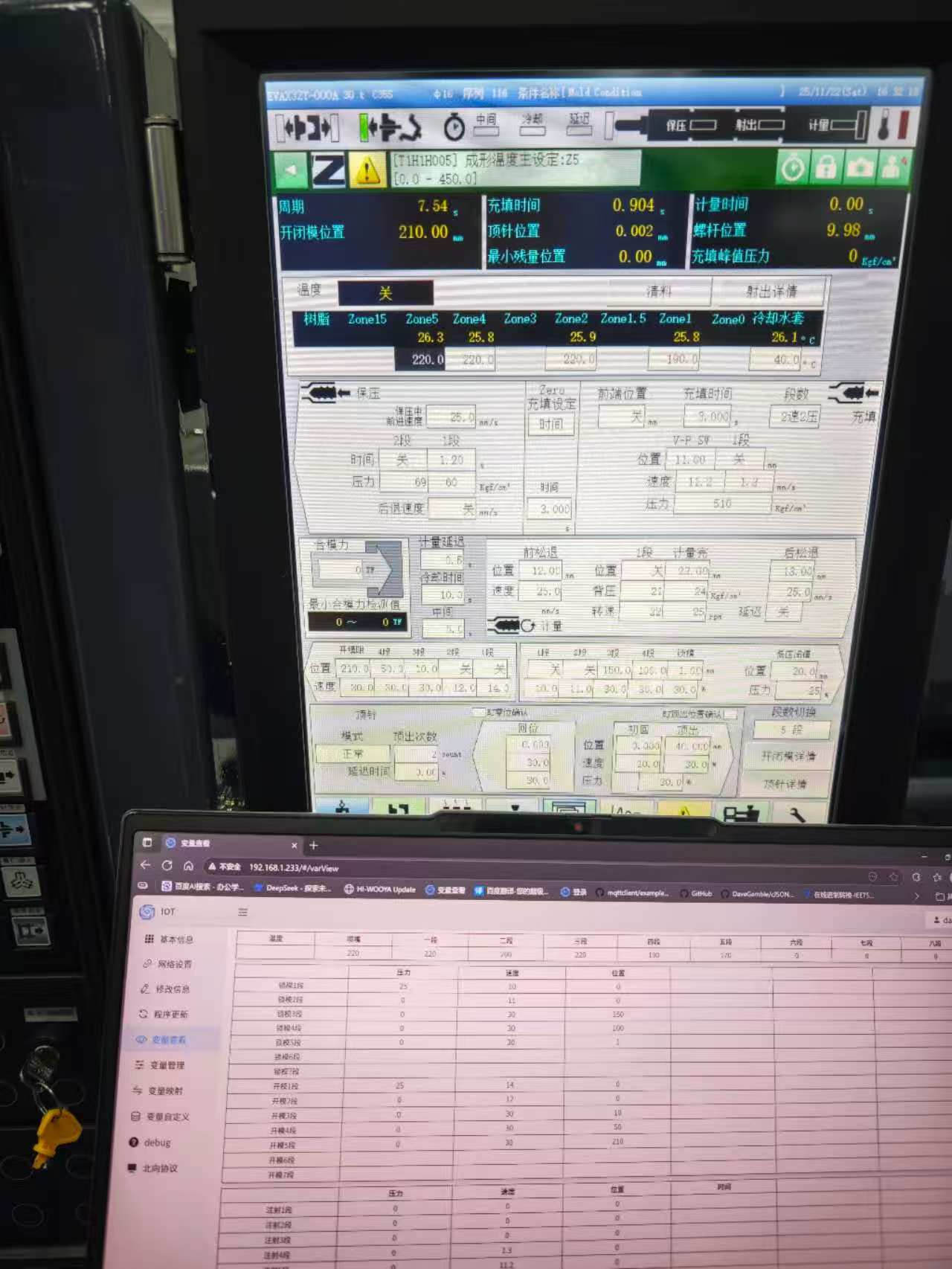

图1：实时数据监控
2. 生产过程分析

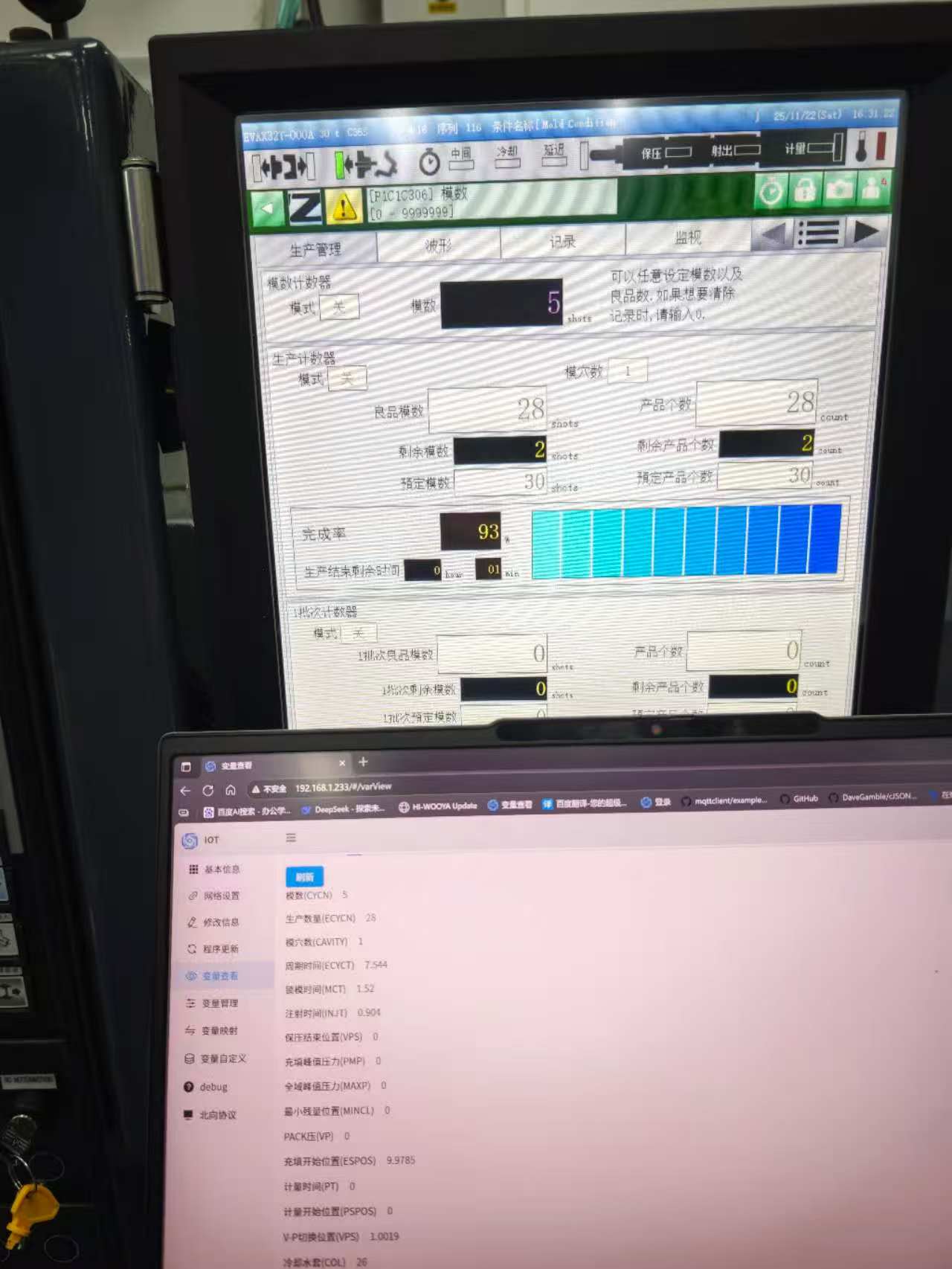

图2：生产过程数据
3. 工艺参数优化
图3：工艺成型参数
