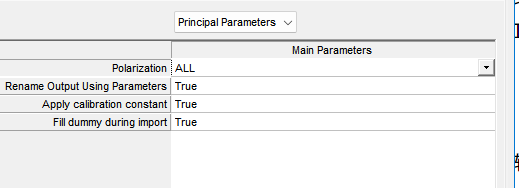

1. Polarization: ALL

• Polarization（极化）：这表示 SAR 数据的极化方式。在 SAR 图像中，极化表示电磁波的振动方向，通常有几种极化方式，如单极化、双极化、四极化等。
• ALL 表示将包含所有可用的极化数据。如果有多个极化方式的 SAR 数据，选择 ALL 会包括所有这些极化数据进行处理。

2. Rename Output Using Parameters: True

• Rename Output Using Parameters（使用参数重命名输出）：此选项控制输出文件的命名方式。设置为 True，意味着输出的文件名将基于输入数据的某些参数自动进行重命名。
• 这通常用来根据处理过程中使用的参数动态生成文件名，以便更好地组织和识别数据。

3. Apply Calibration Constant: True

• Apply Calibration Constant（应用校准常数）：在 SAR 数据处理过程中，通常需要进行校准，以确保图像反射强度与实际物理反射特性一致。设置为 True，表示将应用校准常数进行数据处理。
• 如果你正在处理原始的 SAR 数据，这个选项会帮助将数据的反射强度标准化。

4. Fill Dummy During Import: True

• Fill Dummy During Import（导入时填充虚拟数据）：这个参数控制在导入数据时是否填充虚拟数据。
• 设置为 True 表示在数据导入过程中，如果某些区域数据缺失或不完整，系统将填充“虚拟数据”或“占位符数据”。这有助于避免在后续处理过程中因缺失数据而出现的错误。

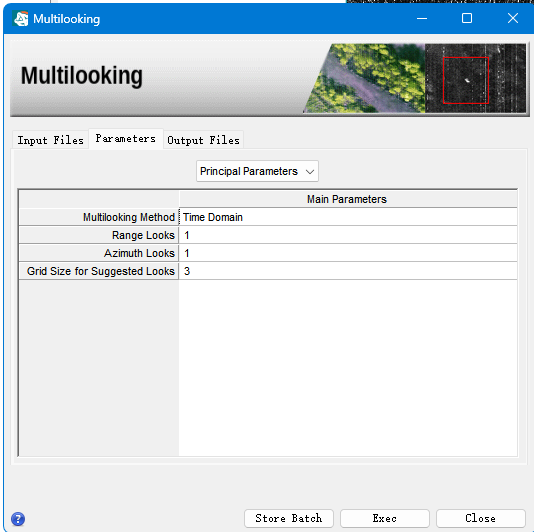

1. Multilooking Method: Time Domain

• Multilooking Method（多视图方法）：这个参数指定了多视图处理的方法。在这个界面中，方法设置为 Time Domain，表示采用时间域进行多视图处理。
• Time Domain 是指在时间维度上对数据进行多视图处理，这通常用于减少噪声，提高图像质量，特别是在目标检测和分类等任务中。

2. Range Looks: 1

• Range Looks（距离向视图数）：这是对 SAR 图像中的 距离方向（Range Direction）进行的视图数量的设置。值为 1 表示没有增加额外的视图，即保留原始数据分辨率。
• Range Direction：是指沿着雷达波传播的方向，也就是垂直于雷达天线的方向。增大 Range Looks 数量通常会降低图像的空间分辨率，但可以减少噪声。

3. Azimuth Looks: 1

• Azimuth Looks（方位向视图数）：这是对 SAR 图像中的 方位方向（Azimuth Direction）进行的视图数量的设置。值为 1 同样表示没有增加额外的视图，保持原始分辨率。
• Azimuth Direction：是指与雷达波传播方向平行的方向。与 Range Looks 类似，增加 Azimuth Looks 数量会导致分辨率下降，但有助于减少噪声。

4. Grid Size for Suggested Looks: 3

• Grid Size for Suggested Looks（建议视图的网格大小）：这个参数控制在处理过程中如何安排多视图的网格。值为 3 表示在计算过程中，建议选择的网格大小为 3x3 区域。
• 这个网格大小影响图像平滑处理的方式。较大的网格会平滑图像，减小噪声，但也会损失更多的空间分辨率。

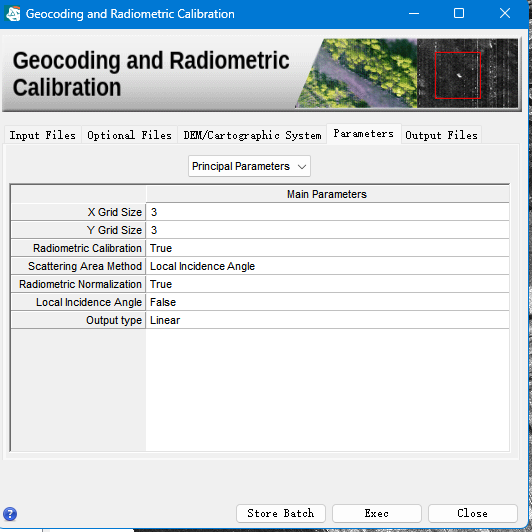

1. X Grid Size: 3

• X Grid Size（X 方向网格大小）：这是地理编码过程中的网格大小设置，通常用于将图像坐标系统转换为地理坐标系统。在这里，3 表示在 X 方向上每个网格的大小为 3 像素。该参数控制地理校正时输出图像的分辨率。

2. Y Grid Size: 3

• Y Grid Size（Y 方向网格大小）：与 X Grid Size 类似，这是在 Y 方向上网格大小的设置，决定了每个网格在 Y 方向上的大小。值为 3 表示在 Y 方向上每个网格的大小为 3 像素。

3. Radiometric Calibration: False

• Radiometric Calibration（辐射定标）：辐射定标是将原始 SAR 图像的像素值转换为具有物理意义的数值。设置为 False 表示不进行辐射定标，即保持图像的原始强度值。如果设置为 True，则会对图像进行辐射定标，调整图像中的强度数据，使其符合标准。

4. Scattering Area Method: Local Incidence Angle

• Scattering Area Method（散射区域方法）：此参数选择用于计算图像中每个像素的散射面积的方法。Local Incidence Angle（局部入射角）表示使用局部入射角来计算散射区域。入射角是雷达波到达地面的角度，影响图像的亮度和质量。
• 设置为 Local Incidence Angle 表示通过计算每个像素的入射角来进行散射面积的调整，这有助于提高图像的辐射准确性，特别是在处理不同地形和表面时。

5. Radiometric Normalization: False

• Radiometric Normalization（辐射标准化）：辐射标准化用于校正图像中的亮度不均匀性，确保不同时间、不同观测角度下的图像具有一致性。设置为 False 表示不进行辐射标准化。
• 如果设置为 True，则会进行标准化，使得图像在辐射上更具有一致性。

6. Local Incidence Angle: False

• Local Incidence Angle（局部入射角）：该参数指示是否在处理过程中考虑局部入射角。如果设置为 True，则在进行图像校正时会考虑局部入射角的影响，调整图像的亮度。如果为 False，则不进行该调整，使用默认的模型处理图像。

7. Output Type: Linear

• Output Type（输出类型）：该参数决定了输出图像的数据类型或格式。Linear 表示输出图像将是线性的，通常指的是图像强度值没有经过压缩或非线性转换，保持原始的亮度值。
• 其他常见的选择可能包括 Logarithmic（对数输出），适用于某些类型的图像校正和增强。

懵逼树上智障果

关键概念：

1. 辐射定标：用于将原始 SAR 图像的强度值（通常是数字数值，DN）转换为反射系数或散射系数。常见的散射系数包括：

   • Sigma (σ)：后向散射系数，通常是图像处理中的默认输出。
   • Gamma (γ) 和 Beta (β)：分别是 相对散射系数 和 能量散射系数，有时根据不同的分析需求需要转换为这些值。

具体的解释：

1. 默认的辐射定标结果是 Sigma (σ)：

   • Sigma（σ）是最常见的 后向散射系数，它表示雷达波从地面或目标物体反射回雷达天线的强度。在 SAR 图像处理 中，通常会将原始的 数字数值（DN） 转换为 σ 值。

2. 得到的是 Linear 值：

   • 如果选择了辐射定标，默认情况下，定标后的结果是 线性值（Linear）。这意味着图像数据的数值会直接与实际的后向散射系数成正比。

3. 如果需要 Gamma (γ) 或 Beta (β)：

   • 如果你需要 Gamma (γ) 或 Beta (β) 散射系数，可以通过 Geocoding and Radiometric Calibration 面板中的 Other Parameters 进行设置。这些系数通常用于不同类型的分析：

     • Gamma (γ)：通常用于表征目标在特定频段的散射特性。
     • Beta (β)：通常与物理场景中的能量传播模型有关。

   • Other Parameters 设置允许你根据需要选择输出 Sigma、Gamma 或 Beta。

结论：

• Sigma (σ) 是最常见的默认输出，是 后向散射系数。

• Linear 值 表示数据会转换为一个线性比例的系数。

• 如果需要其他散射系数（如 Gamma (γ) 或 Beta (β)），可以在 Geocoding and Radiometric Calibration 面板中的 Other Parameters 部分选择。

  雷达传感器测量的是发射脉冲和接收信号强度的比，这个比值称为后向散射。经过辐射定标的后向散射强度信息，不受SAR数据观测几何（不同SAR传感器或不同接收模式）的影响，相当于归一化到同一标准下，可以进行对比和分析。这个过程就是SAR数据的辐射定标（Calibration）。

定标结果是无量纲的（单位是linear），由于后向散射的量级都比较小，实际工作中便于分析往往会转成dB的单位，如果要输出dB为单位的定标结果（10*log10 of the linear value），可以选择相应单位的定标结果输出。

定标结果一般采用以下命名：

Sigma——后向散射系数，就是通常说的散射体反射回来的雷达强度，单位是dB
Gamma——用入射角归一化的后向散射系数
Beta——雷达亮度（反射率）系数
要输出某个形式的后向散射系数，也可以通过地理编码时的参数设置实现。
