MATLAB基本使用及SIMULINK建模仿真实验

这是我总结的操作方法：

1 )  M脚本文件的编写

1、新建M-file；

2、输入指令；

3、保存(注意：保存路径需要与工作路径一致)

2 )在SIMULINK中创建系统模型的步骤

1、新建一个空白的 模型窗口。

2、在SIMULINK模块库浏览器中，将创建系统模型所需要的功能模块用鼠标拖放到新建的模型窗口中。

3、在各个模块用信号线连接，设置仿真参数，保存锁创建的模型(后缀名.mdl)。

4、点击模型窗口中的 三角形 按钮，运行仿真。

1、 二维曲线绘图基本指令操作

t=(0:pi/50:2*pi)’;

k=0:4:0.1:1;

Y=cos(t)*k;

Plot(t,Y);

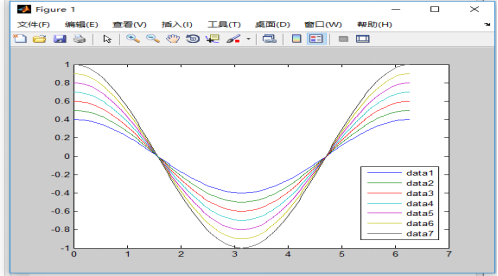

图 1 二维曲线绘图plot指令操作

2、 用图形表示连续调制波形Y=sin(t)sin(9t)及其包络线。

t=(0:pi/100:pi)’;

y1=sin(t).*sin(9*t);

t3=pi*(0:9)/9;

y3=sin(t3).*sin(9*t3);

plot(t,y1,’r:’,t,y2,’b’,t3,y3,’bo’);

axis([0,pi,-1,1]);

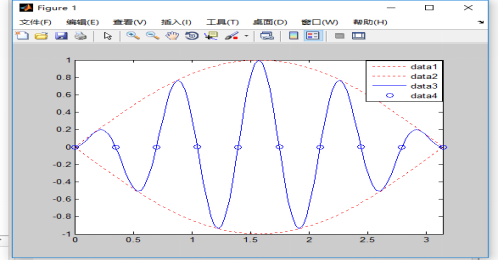

图 2 调制波形及其包络线指令操作

3、用信号发生器产生1HZ，幅度为15mv的正弦波和方波信号，并通过示波器观察波形。注意设置仿真参数和示波器的扫描参数和幅度显示参数。使得示波器能够显示10个正弦波周期。

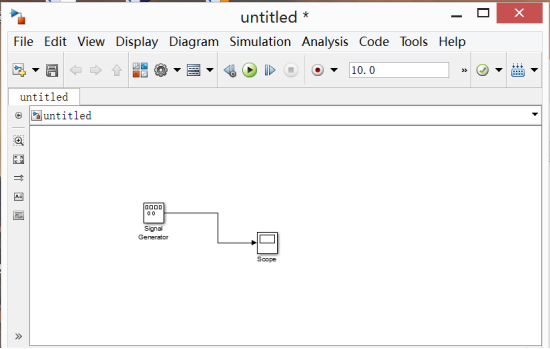

图 3 SIMULINK仿真模型图

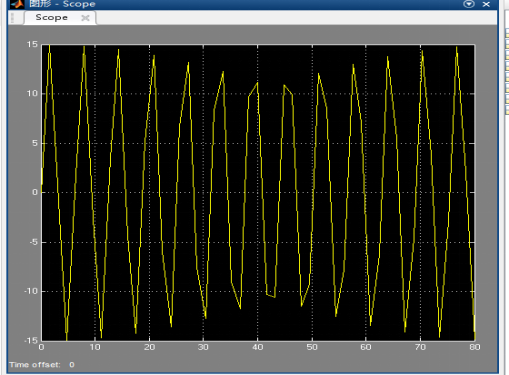

图 4 10个周期正弦波

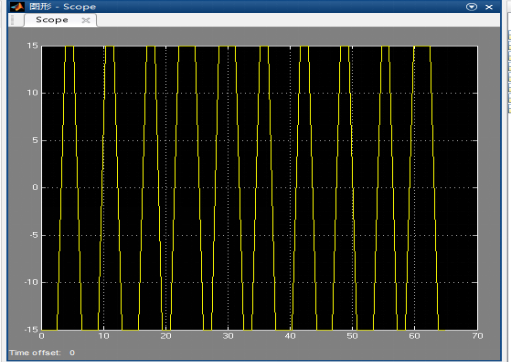

图 5 10个周期方波
