matlab使用教程(65)—在图中绘制多条曲线(2019b以上版本)
此函数将创建一个分块图布局，该布局将图窗分为一系列不可见的图块网格。每个图块可以包含一个用于显示绘图的坐标区。然后调用绘图函数在该坐标区中绘图。例如，在一个 2×1 布局中创建两个绘图。启用 hold 状态后，新图不会清除现有图，也不会重置标题或轴标签等坐标区属性。您也可以将坐标区对象指定为图形函数的第一个输入参数，以确保该函数作用于正确的坐标区。通过在每个坐标区对象上设置属性来修改坐标区外观。默
·
以下示例说明了如何使用 hold 函数合并同一坐标区中的绘图，以及如何使用 tiledlayout 函数在图窗中创建多个坐标区。
1.在同一坐标区中合并绘图
默认情况下，新图将清除现有图，并重置标题等坐标区属性。但是，您可以使用 hold on 命令在同一坐标区中合并多个图。例如，绘制两条直线和一个散点图，然后将 hold 状态重置为 off。
x = linspace(0,10,50);
y1 = sin(x);
plot(x,y1)
title('Combine Plots')
hold on
y2 = sin(x/2);
plot(x,y2)
y3 = 2*sin(x);
scatter(x,y3)
hold off
启用 hold 状态后，新图不会清除现有图，也不会重置标题或轴标签等坐标区属性。新图将根据坐标区的ColorOrder 和 LineStyleOrder 属性循环使用颜色和线型。坐标区范围和刻度值可能会进行调整以适应新数据。
2.在图窗中显示多个坐标区
您可以使用 tiledlayout 函数在单个图窗中显示多个坐标区。此函数将创建一个分块图布局，该布局将图窗分为一系列不可见的图块网格。每个图块可以包含一个用于显示绘图的坐标区。创建布局后，调用nexttile 函数将坐标区对象放置到布局中。然后调用绘图函数在该坐标区中绘图。例如，在一个 2×1 布局中创建两个绘图。为每个绘图添加标题。
x = linspace(0,10,50);
y1 = sin(x);
y2 = rand(50,1);
tiledlayout(2,1)
% Top plot
nexttile
plot(x,y1)
title('Plot 1')
% Bottom plot
nexttile
scatter(x,y2)
title('Plot 2')
3.创建跨多行或多列的绘图

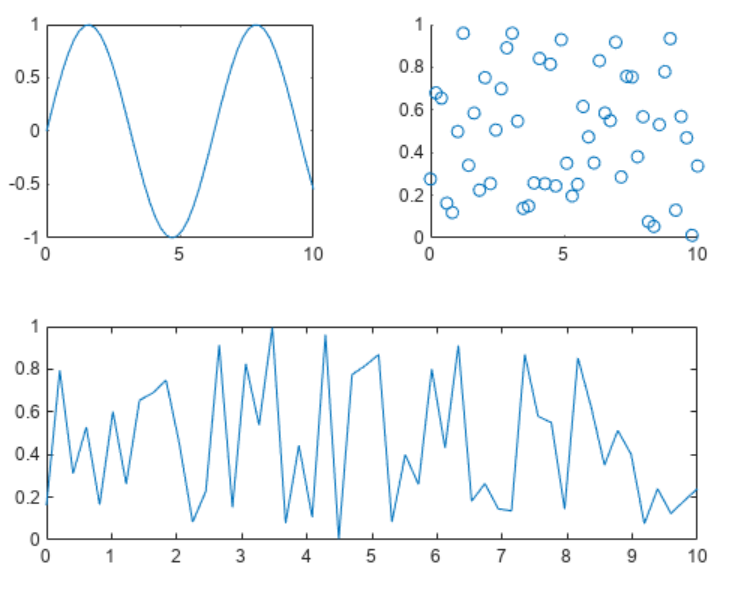

要创建跨多行或多列的绘图，请在调用 nexttile 时指定 span 参数。例如，创建一个 2×2 布局。绘制前两个图块。然后创建一个跨一行两列的图。
x = linspace(0,10,50);
y1 = sin(x);
y2 = rand(50,1);
% Top two plots
tiledlayout(2,2)
nexttile
plot(x,y1)
nexttile
scatter(x,y2)
% Plot that spans
nexttile([1 2])
y2 = rand(50,1);
plot(x,y2)
4.修改坐标区外观
通过在每个坐标区对象上设置属性来修改坐标区外观。您可以通过带输出参数调用 nexttile 函数来获取坐标区对象。您也可以将坐标区对象指定为图形函数的第一个输入参数，以确保该函数作用于正确的坐标区。

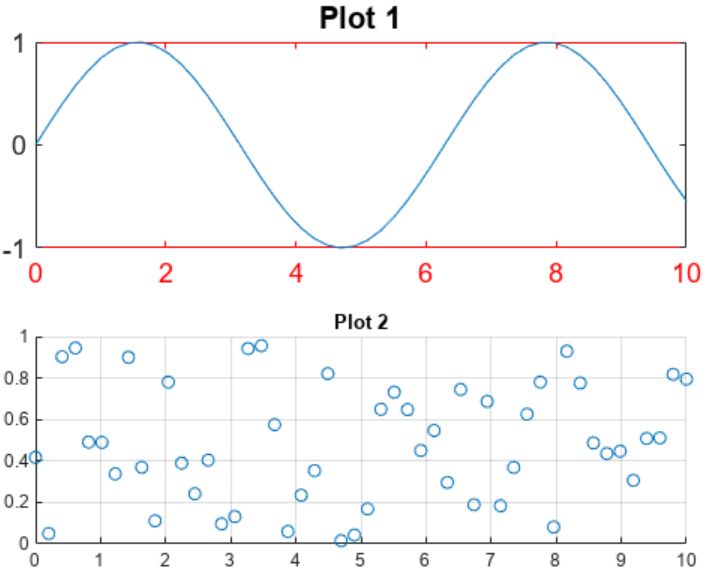

例如，创建两个绘图，并将坐标区对象赋给变量 ax1 和 ax2。更改第一个绘图的坐标区字体大小和 x 轴颜色。为第二个绘图添加网格线。
x = linspace(0,10,50);
y1 = sin(x);
y2 = rand(50,1);
tiledlayout(2,1)
% Top plot
ax1 = nexttile;
plot(ax1,x,y1)
title(ax1,'Plot 1')
ax1.FontSize = 14;
ax1.XColor = 'red';
% Bottom plot
ax2 = nexttile;
scatter(ax2,x,y2)
title(ax2,'Plot 2')
grid(ax2,'on')
5.控制图块周围的间距
您可以通过指定 Padding 和 TileSpacing 属性来控制布局中图块周围的间距。例如，在一个 2×2 布局中显示四个绘图。
x = linspace(0,30);
y1 = sin(x);
y2 = sin(x/2);
y3 = sin(x/3);
y4 = sin(x/4);
% Create plots
t = tiledlayout(2,2);
nexttile
plot(x,y1)
nexttile
plot(x,y2)
nexttile
plot(x,y3)
nexttile
plot(x,y4)

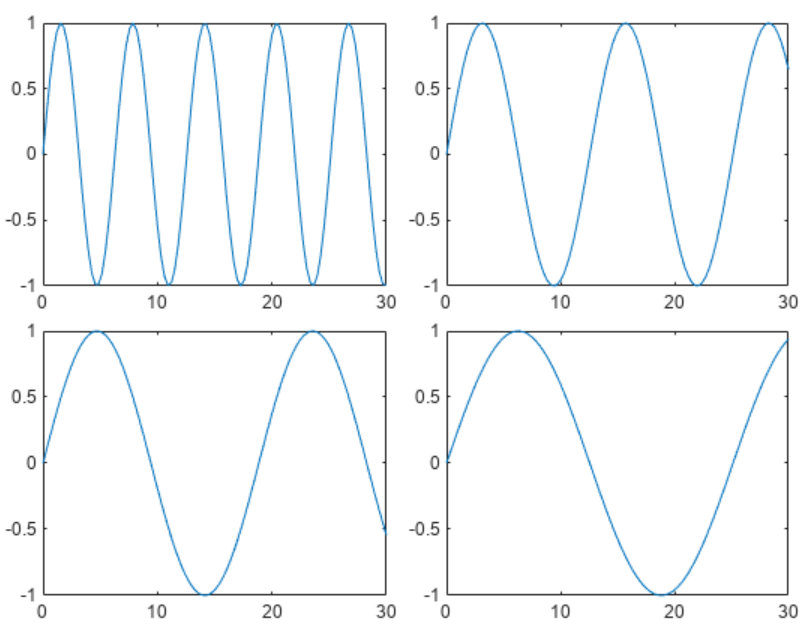

通过将 Padding 和 TileSpacing 属性设置为 'compact'，减小布局四周和每个图块周围的间距。
t.Padding = 'compact';
t.TileSpacing = 'compact';
6.显示共享标题和轴标签
您可以在布局中显示共享标题和共享轴标签。创建一个 2×1 布局 t。然后显示一个线图和一个针状图。通过调用 linkaxes 函数来同步 x 轴范围。
x1 = linspace(0,20,100);
y1 = sin(x1);
x2 = 3:17;
y2 = rand(1,15);
% Create plots.
t = tiledlayout(2,1);
ax1 = nexttile;
plot(ax1,x1,y1)
ax2 = nexttile;
stem(ax2,x2,y2)
% Link the axes
linkaxes([ax1,ax2],'x');
