STM32F1x芯片GPIO下拉输入无法达到0V而保持在1点几伏的现象
某些GPIO引脚在上电后可能默认处于复用功能状态,而不是普通的GPIO功能。如果这些引脚被复用为其他功能(如JTAG、SWD等),可能会导致引脚电平行为异常。STM32的内部下拉电阻是“弱下拉”,其阻值较大,下拉能力较弱。因此,当外部信号源的驱动能力较弱时,可能无法将引脚电平完全拉低到0V。这种情况下,引脚电平可能会保持在1.x伏左右,这是一个不确定的电平状态。STM32的GPIO引脚内部包含施密
在STM32F1x芯片中,GPIO配置为下拉输入模式时,如果无法达到0V而保持在1.x伏,可能是由以下原因导致的:
1. 内部下拉电阻的特性
STM32的内部下拉电阻是“弱下拉”,其阻值较大,下拉能力较弱。因此,当外部信号源的驱动能力较弱时,可能无法将引脚电平完全拉低到0V。这种情况下,引脚电平可能会保持在1.x伏左右,这是一个不确定的电平状态。
2. 外部干扰或漏电流
- 外部干扰:如果引脚附近存在较强的电磁干扰,可能会导致引脚电平不稳定,无法完全拉低。
- 漏电流:如果引脚连接的外部电路存在漏电流,可能会使引脚电平无法被完全拉低。
3. 引脚复用问题
某些GPIO引脚在上电后可能默认处于复用功能状态,而不是普通的GPIO功能。如果这些引脚被复用为其他功能(如JTAG、SWD等),可能会导致引脚电平行为异常。例如,需要通过以下代码禁用JTAG功能,释放GPIO引脚:
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_AFIO, ENABLE);
GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);
4. 施密特触发器的阈值
STM32的GPIO引脚内部包含施密特触发器,用于对输入电压进行整形。如果输入电压接近施密特触发器的阈值,可能会导致引脚电平不稳定。
解决方案
- 使用外部下拉电阻:在引脚上添加一个外部下拉电阻(如10kΩ),以增强下拉能力,确保引脚能够被完全拉低。
- 检查硬件连接:确保引脚连接的外部电路没有漏电流或干扰,并且连接正确。
- 确认引脚配置:检查代码中GPIO引脚的配置,确保引脚未被错误地复用为其他功能。
- 检查电源和地:确保VDD和VSS之间的电压稳定,且没有异常。
通过以上方法,可以解决STM32F1x芯片GPIO下拉输入无法达到0V的问题。

1. 推挽输出(Push-Pull)
工作原理:
- 输出高电平:P-MOS导通,N-MOS关闭 → 引脚连接到VDD
- 输出低电平:P-MOS关闭,N-MOS导通 → 引脚连接到VSS
- 特点:可以主动输出高电平和低电平,驱动能力强
2. 开漏输出(Open-Drain)
工作原理:
- 输出低电平:N-MOS导通 → 引脚连接到VSS
- 输出高电平:N-MOS关闭 → 引脚悬空(高阻态)
- 特点:只能主动拉低,不能主动输出高电平
- 需要外部上拉电阻才能输出高电平

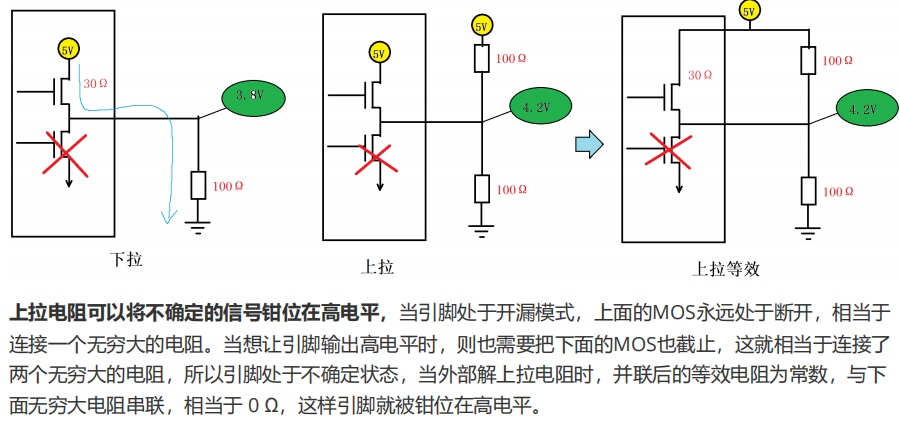

3. 上拉/下拉电阻的位置和作用

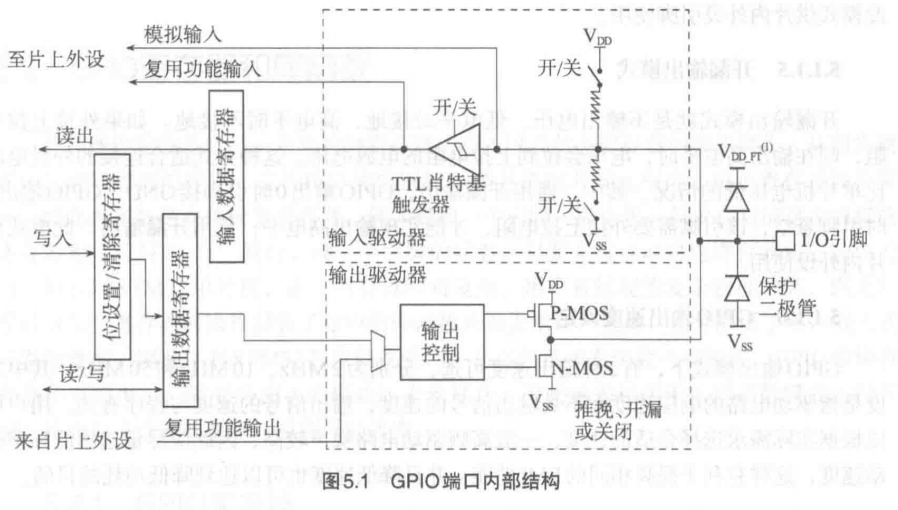

从原理图可以看到,上拉/下拉电阻位于输出驱动器之后:
在推挽输出模式下:
引脚电平 = 输出驱动器的强驱动
上拉/下拉电阻(约40kΩ)的作用微乎其微,因为:
- P-MOS/N-MOS的导通电阻很小(几十欧姆)
- 40kΩ的上拉/下拉相比之下影响极小
1R总=∑i=1n1Ri \frac{1}{R_{\text{总}}} = \sum_{i=1}^{n} \frac{1}{R_i} R总1=i=1∑nRi1
两个电阻:
R总=R1R2R1+R2R总=40000×2040000+20≈19.99Ω \begin{aligned} R_{\text{总}} &= \frac{R_1 R_2}{R_1 + R_2} \\ R_{\text{总}} &= \frac{40000 \times20}{40000+20}\\ &\approx{19.99} \Omega \end{aligned} R总R总=R1+R2R1R2=40000+2040000×20≈19.99Ω
为什么说"影响极小"?
- 没有40kΩ上拉时:等效电阻 = 20Ω
- 有40kΩ上拉时:等效电阻 = 19.99Ω
在开漏输出模式下:
- 输出低电平时:N-MOS导通,上拉电阻无效
- 输出高电平时:N-MOS关闭
- 如果有内部上拉:通过40kΩ电阻缓慢上拉到VDD
- 如果无内部上拉:引脚悬空,需要外部上拉
4. GPIO Output Level的作用
这个设置直接控制输出控制模块:
- High:初始化时输出控制器输出’1’ → 推挽模式P-MOS导通/开漏模式N-MOS关闭
- Low:初始化时输出控制器输出’0’ → 推挽模式N-MOS导通/开漏模式N-MOS导通
4.1 解释
1. 推挽输出模式(Push-Pull)
当输出数据 = 1 时:
├─ P-MOS门极 = 低电平 → P-MOS导通
├─ N-MOS门极 = 低电平 → N-MOS关闭
└─ 结果:引脚连接到VDD,输出高电平
当输出数据 = 0 时:
├─ P-MOS门极 = 高电平 → P-MOS关闭
├─ N-MOS门极 = 高电平 → N-MOS导通
└─ 结果:引脚连接到VSS,输出低电平
2. 开漏输出模式(Open-Drain)
当输出数据 = 1 时:
├─ P-MOS:始终关闭(开漏模式下P-MOS不工作)
├─ N-MOS门极 = 低电平 → N-MOS关闭
└─ 结果:引脚高阻态(悬空)
当输出数据 = 0 时:
├─ P-MOS:始终关闭
├─ N-MOS门极 = 高电平 → N-MOS导通
└─ 结果:引脚连接到VSS,输出低电平
更直观的理解方式
把GPIO Output Level想象成一个"命令":
推挽模式下:
- GPIO Output Level = High → 命令:“让引脚输出高电平”
- 执行:关闭下管(N-MOS),打开上管(P-MOS)
- GPIO Output Level = Low → 命令:“让引脚输出低电平”
- 执行:打开下管(N-MOS),关闭上管(P-MOS)
开漏模式下:
- GPIO Output Level = High → 命令:“释放引脚”
- 执行:关闭下管(N-MOS),引脚悬空
- GPIO Output Level = Low → 命令:“拉低引脚”
- 执行:打开下管(N-MOS),引脚接地
正确配置示例:
场景1:控制LED(推挽输出)
GPIO Mode: Output Push Pull
GPIO Output Level: Low // 初始LED熄灭
Pull-up/Pull-down: No pull-up and no pull-down // 不需要
场景2:I2C通信(开漏输出)
GPIO Mode: Output Open Drain
GPIO Output Level: High // 初始释放总线
Pull-up/Pull-down: Pull-up // 如果外部没有强上拉
前配置的问题:
当设置推挽输出+Pull-up时:
- Pull-up不能决定初始电平,它只是个弱上拉
- 真正决定初始电平的是GPIO Output Level
- 推挽模式下,内部上下拉基本无用
建议:
- 推挽输出:只需设置GPIO Output Level
- 开漏输出:设置GPIO Output Level + 考虑是否需要内部弱上拉
GPIO Output Level 是设置GPIO引脚初始化时的默认输出电平。
它实际控制什么?
这个设置会写入到GPIO的输出数据寄存器(ODR),决定引脚初始化完成后的电平状态。
// CubeMX生成的代码示例
GPIO_InitStruct.Pin = GPIO_PIN_5;
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);
// Output Level的影响在这里:
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET); // 如果设置为Low
// 或
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET); // 如果设置为High
实际应用举例:
1. 控制LED(推挽输出)
场景:LED接在GPIO和GND之间
设置:Output Level = Low
原因:初始化时LED熄灭,避免上电瞬间闪烁
2. 控制继电器(推挽输出)
场景:通过GPIO控制继电器
设置:Output Level = Low
原因:上电时继电器不动作,保证安全
3. I2C总线(开漏输出)
场景:GPIO作为I2C的SDA/SCL
设置:Output Level = High
原因:初始化时释放总线(高阻态),不干扰总线
时序示意:
上电复位
│
↓
GPIO未初始化(高阻态/随机)
│
↓
运行HAL_GPIO_Init()
│
↓
应用Output Level设置 ←── CubeMX中的设置在这里生效
│
↓
GPIO进入设定的初始状态
重要提醒:
我之前的描述有误,正确的是:
推挽模式:
- Output Level = High → P-MOS导通,N-MOS关闭 → 输出高电平
- Output Level = Low → P-MOS关闭,N-MOS导通 → 输出低电平
开漏模式:
- Output Level = High → N-MOS关闭 → 引脚高阻(需要上拉才能为高)
- Output Level = Low → N-MOS导通 → 引脚拉低到地
最佳实践:
| 应用场景 | 推荐设置 | 理由 |
|---|---|---|
| LED控制 | Low | 避免启动闪烁 |
| 电机/继电器 | Low | 安全考虑 |
| 蜂鸣器 | Low | 避免启动响声 |
| 使能信号 | Low | 默认禁用 |
| I2C/开漏 | High | 释放总线 |
| 片选信号 | High | 默认不选中 |
