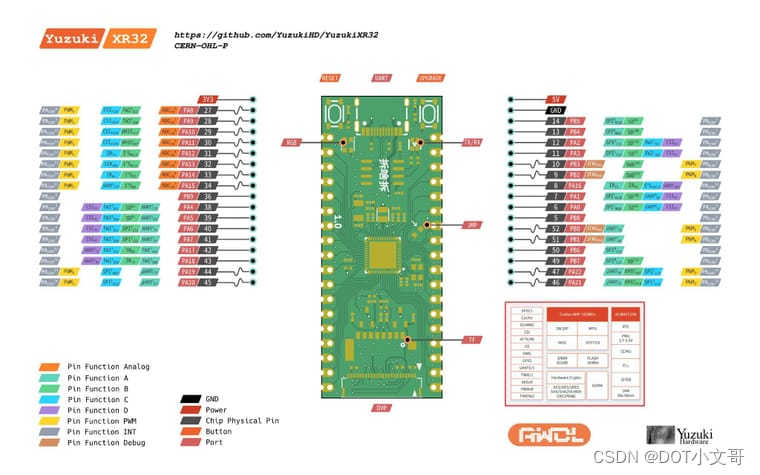

在这里插入图片描述

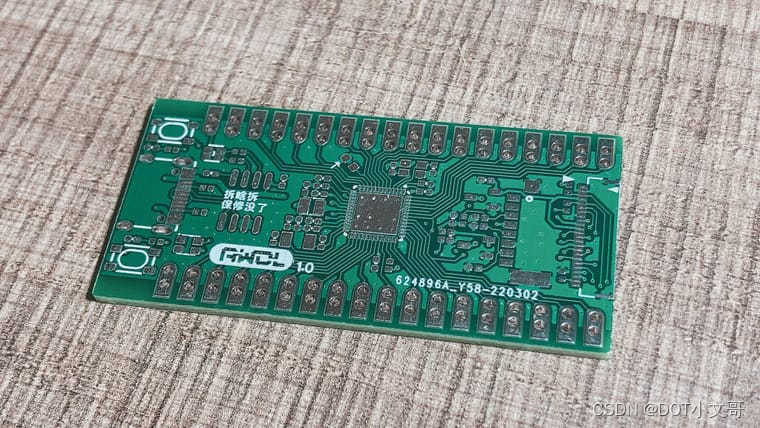

板子到货啦，现在来焊接吧

在这里插入图片描述

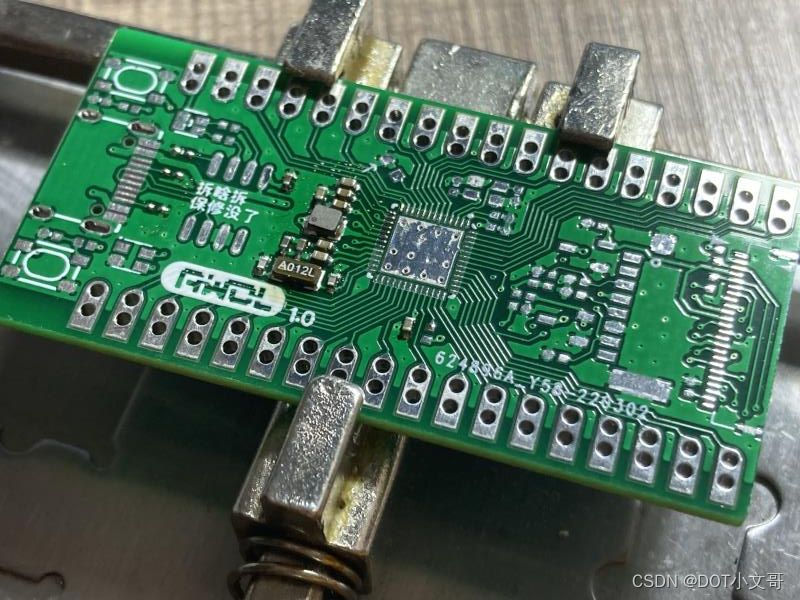

上刑具

先焊接电源部分，主要是因为这一部分焊接出来挺好看的（？

在这里插入图片描述

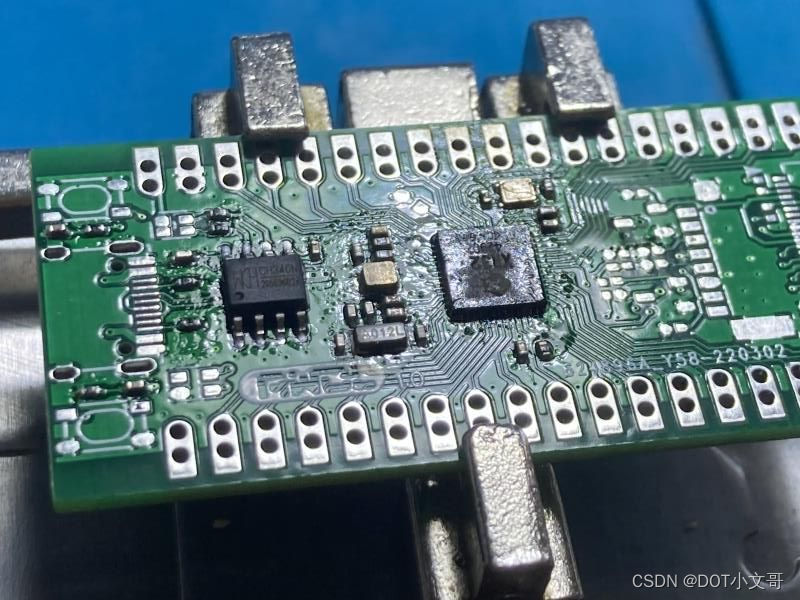

焊接芯片，QFN焊接具体教程可以看隔壁帖子：https://bbs.aw-ol.com/topic/1127/share/1

在这里插入图片描述

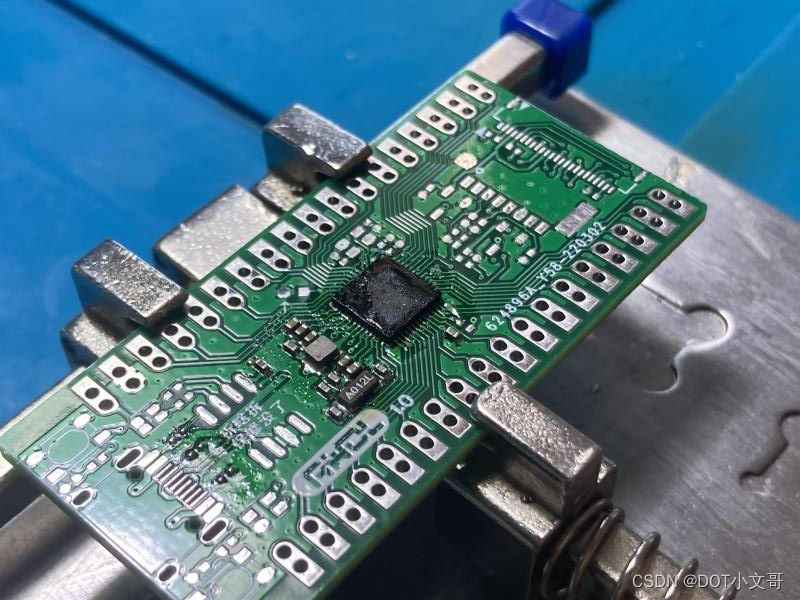

其他外围~

在这里插入图片描述

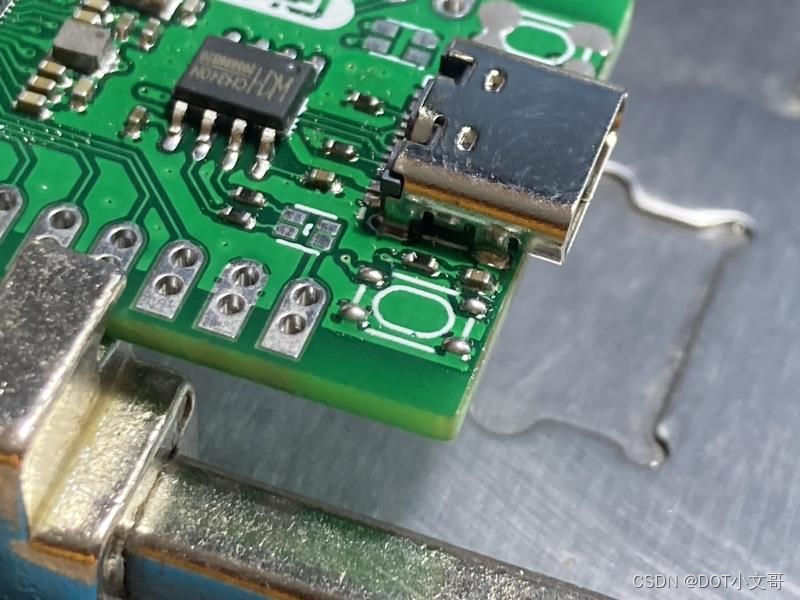

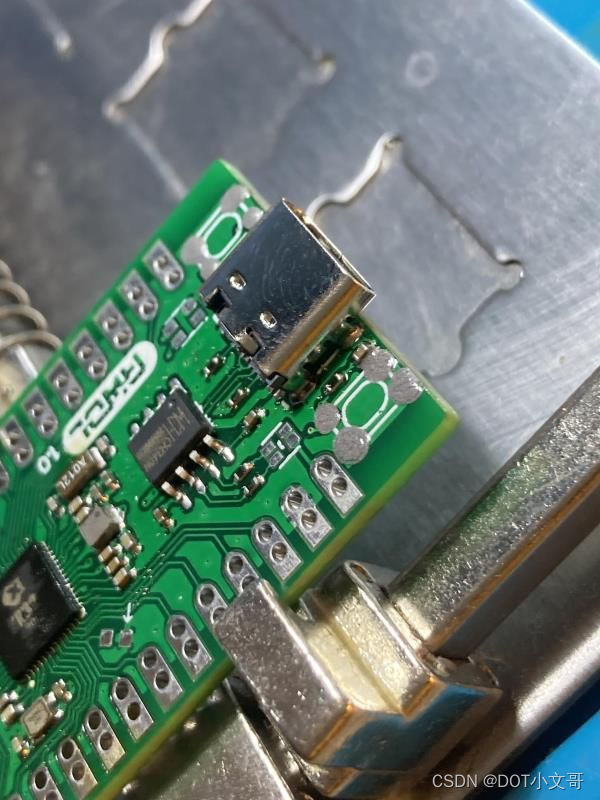

焊接USB头，先上锡，化锡

在这里插入图片描述

保证每一个脚都是饱满的

在这里插入图片描述

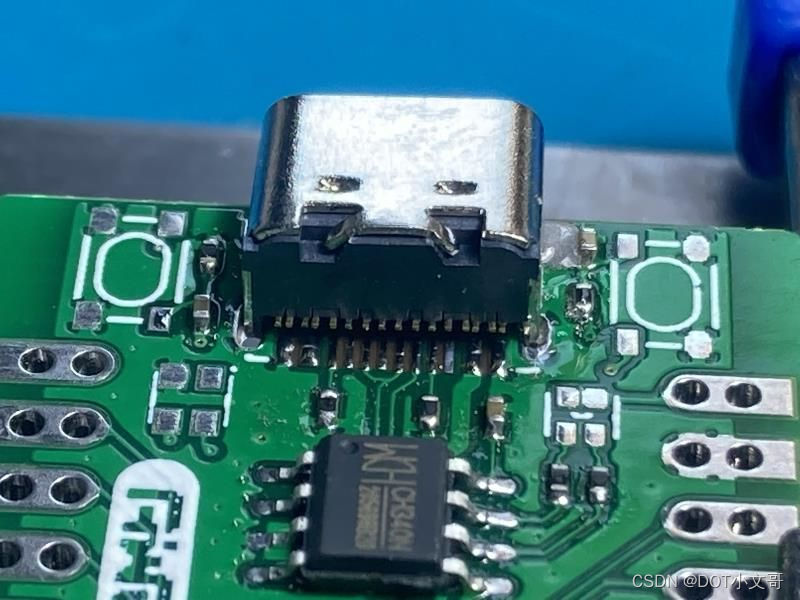

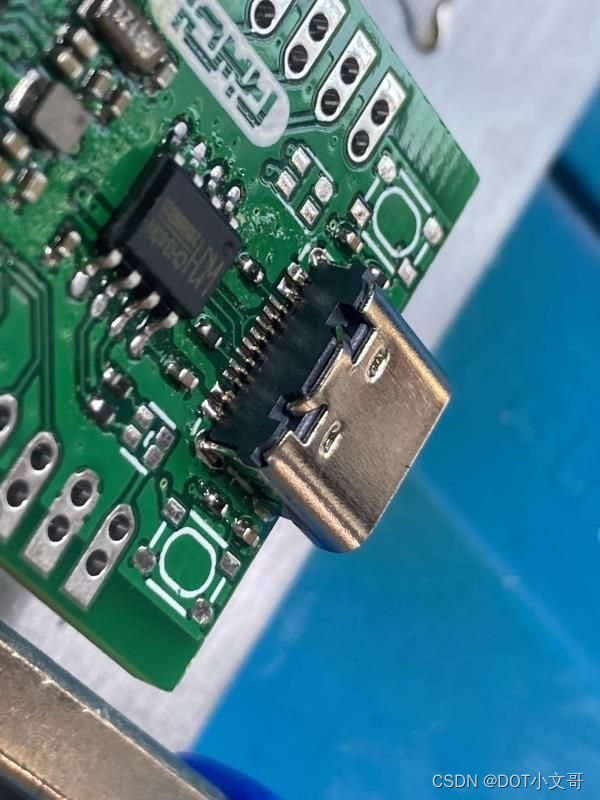

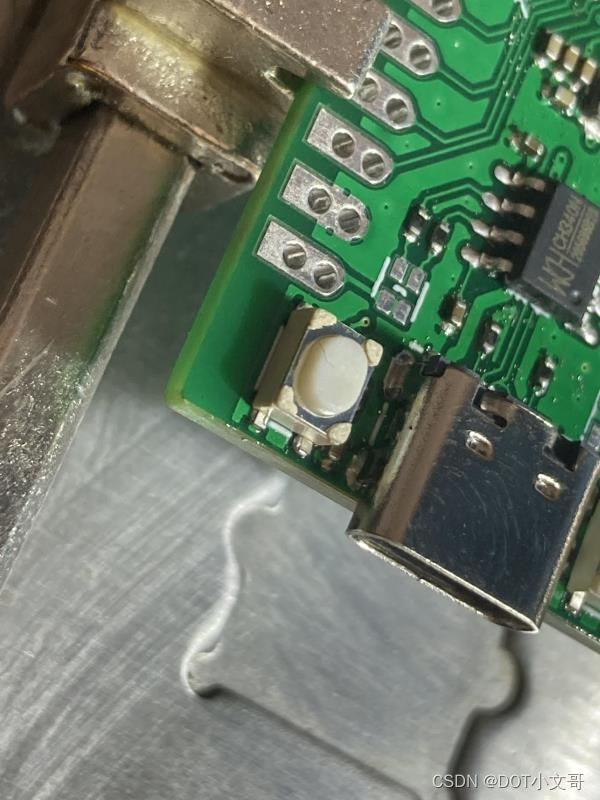

USB口焊接上去~~

在这里插入图片描述

完美

在这里插入图片描述

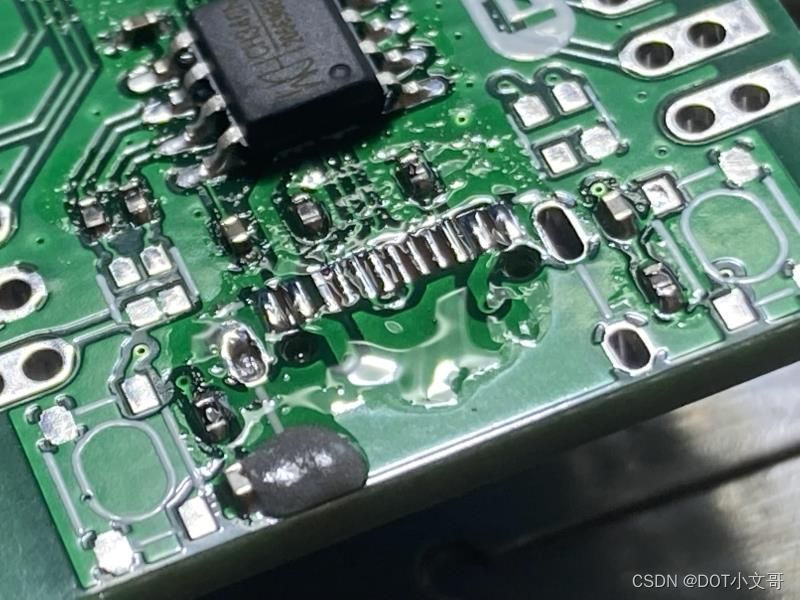

焊接按钮，先上锡

在这里插入图片描述

融锡，保证饱满

在这里插入图片描述

乘着按钮还没发现温度太高要融化的时候安装上去

在这里插入图片描述

然后就焊接好了核心部分
在这里插入图片描述

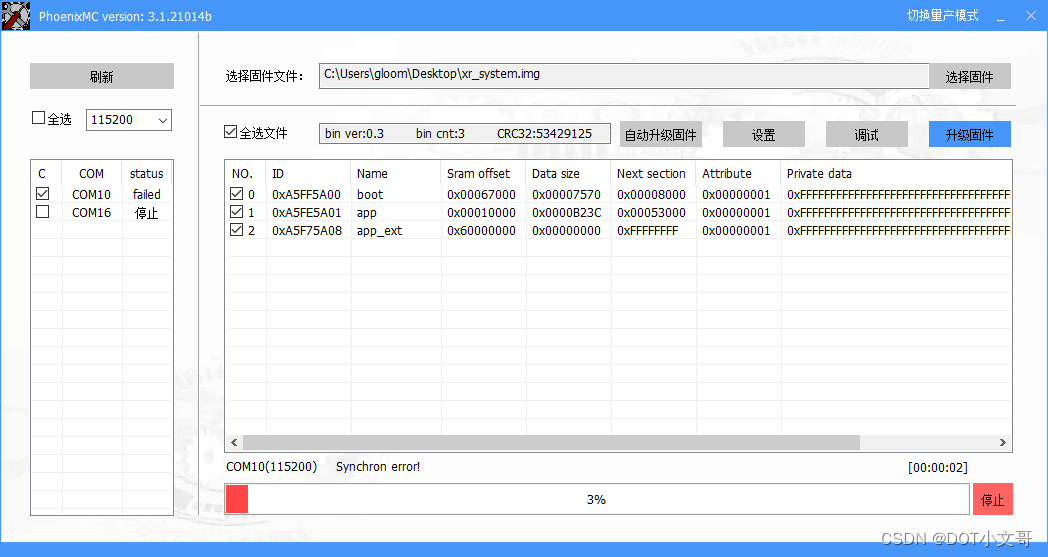

焊接完成，上电，UART检测到了，但是测试烧录有点问题

在这里插入图片描述

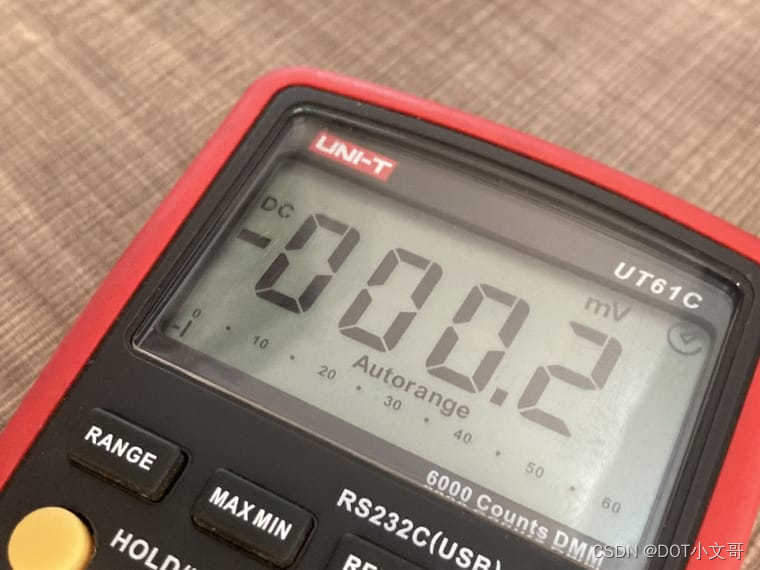

量了一下芯片输出，怎么0V没有电压？？？

在这里插入图片描述

再用示波器看了一下IO的输出，发现呈现一种上电掉电的感觉，感觉像是板子在不停重置

在这里插入图片描述

再比较看一下RESET相关电路

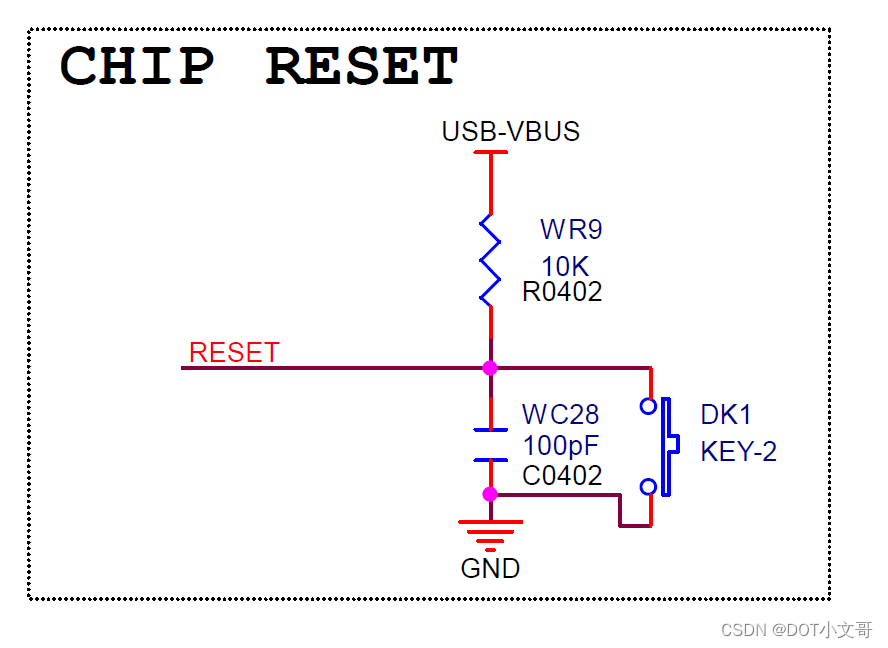

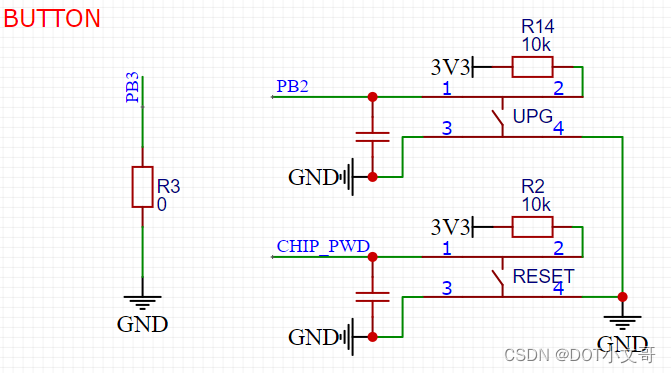

我画的
在这里插入图片描述

官方的
在这里插入图片描述

寄了，官方上拉是拉到VBUS的，也就是USB电源，我这里拉的是3V3，看来XR32默认上电的时候是不输出3V3的。

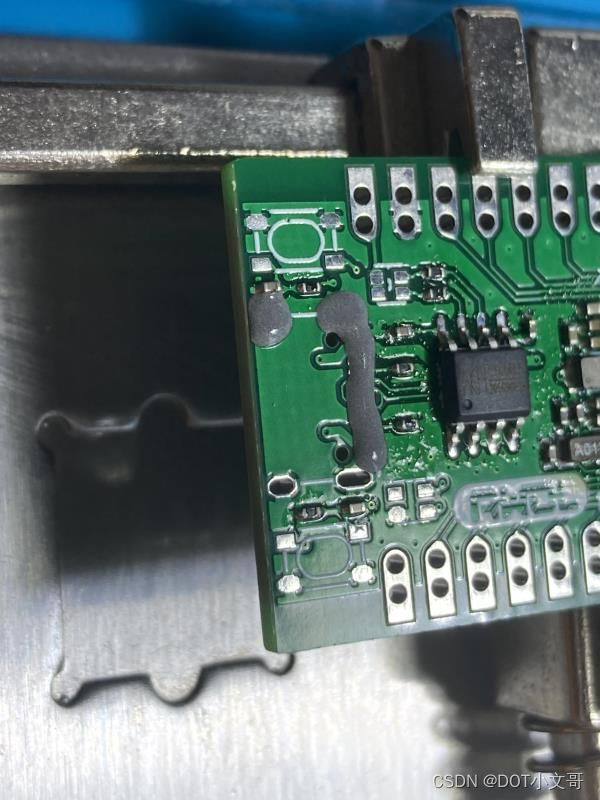

那好办，飞线伺候

在这里插入图片描述

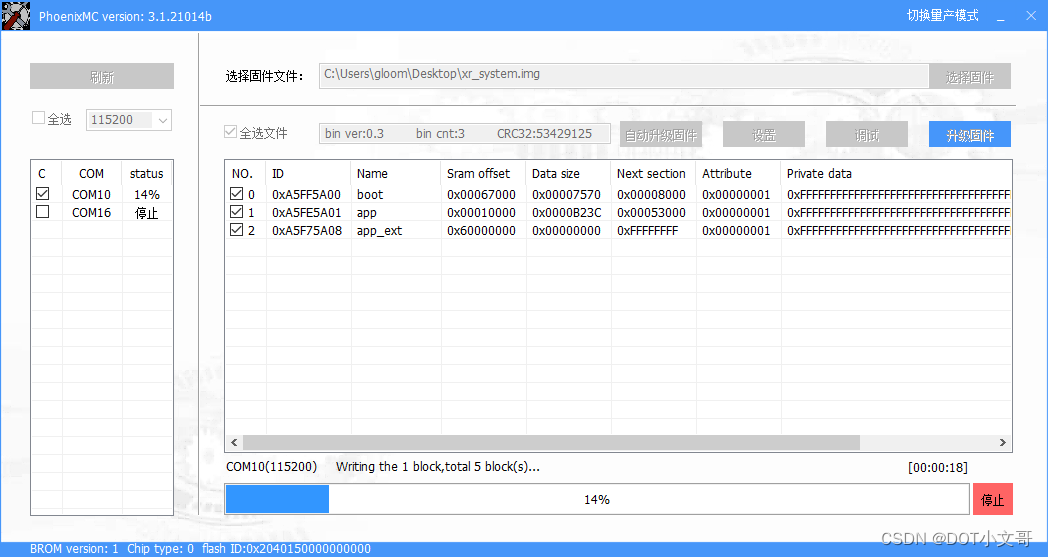

烧录进去了

在这里插入图片描述

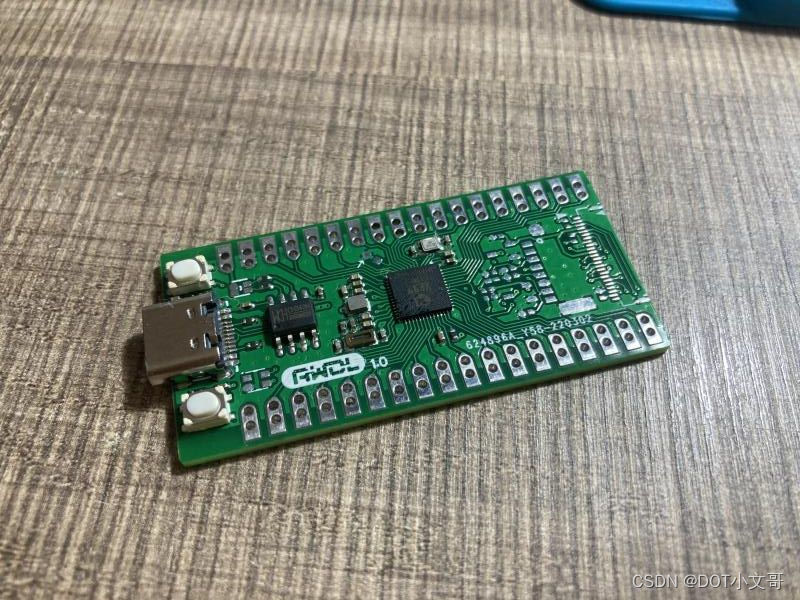

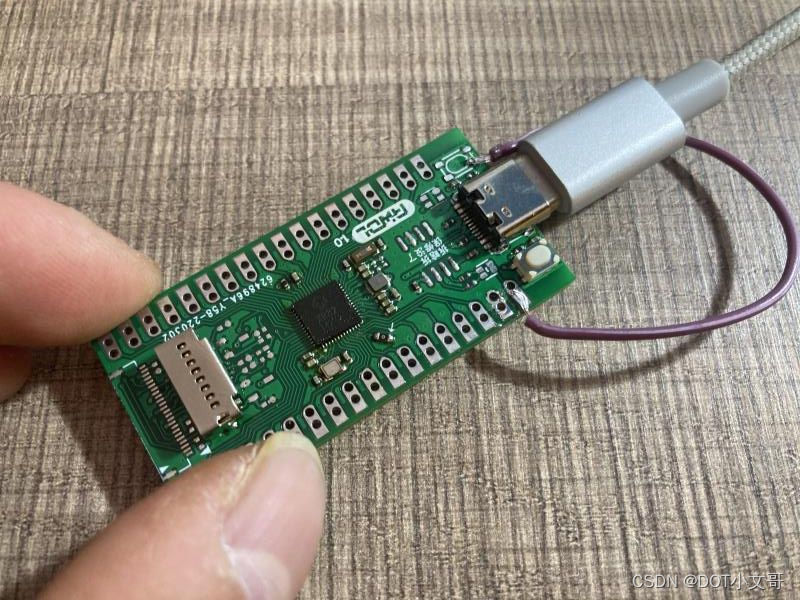

跑起来了

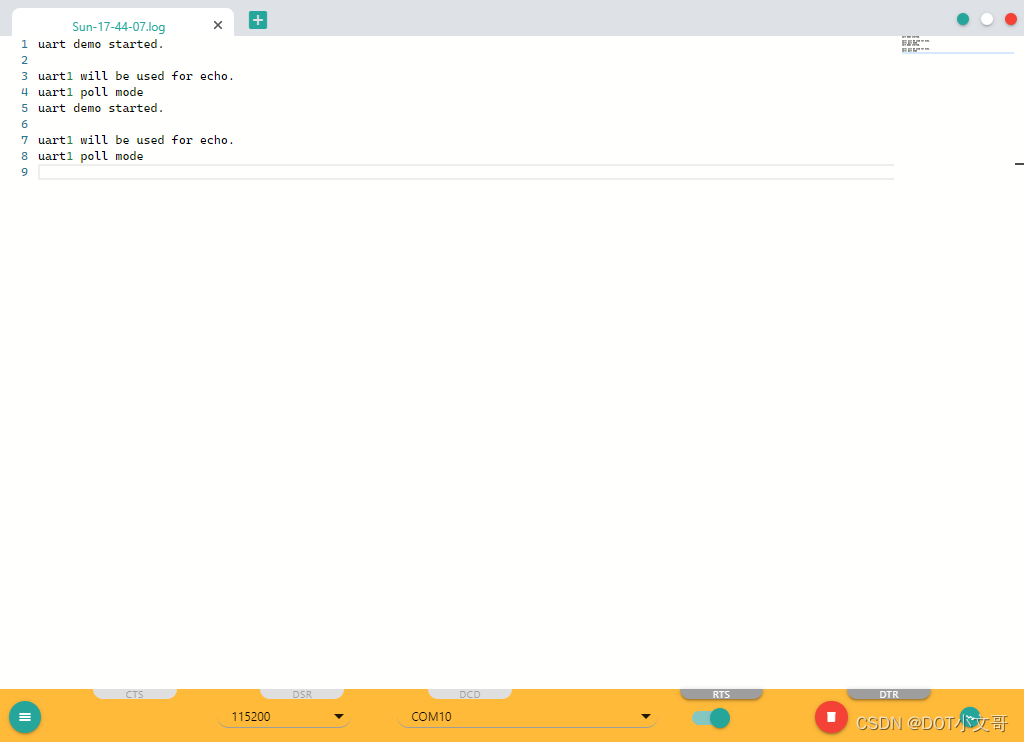

在这里插入图片描述

原贴链接：https://bbs.aw-ol.com/topic/1154/
全志在线开发者交流企鹅群（客服机器人24小时在线解答）：498263967
资源获取、问题讨论可以到全志在线开发者社区进行：https://www.aw-ol.com
全志及开发者最新动态可以关注全志在线微信公众号
